Оптоволоконне кабельне рішення для центру обробки даних Evolux
Створіть RFQ-готову специфікацію пасивного волокна з магістралями та роз’ємами MPO/MTP, патч-кордами LC, опціями багатомодового-режиму OM3/OM4 або OS2, сумісними адаптерами та маркуванням-проекту.
Надішліть специфікацію кабелів Перегляньте перевірені продукти
Заснована 2013
Публікація профілю компанії
10+ років
Досвід волоконно-оптичної промисловості викладено на сайті
Зразки до оптом
Підтримка замовлення зразків, малих-серій і великих обсягів
Документація IL/RL
Завершені проекти
Оптоволоконні-кабелі високої щільності для серверних кімнат, корпоративних мереж і хмарної інфраструктури
Evolux постачає пасивне підключення для проектів оптоволоконних кабелів центрів обробки даних, включаючи патч-корди LC, кабельні збірки MPO/MTP, багатомодові кабелі OM3 і OM4, одномодові-кабелі OS2, волоконно-оптичні адаптери та роз’єми. Асортимент охоплює патчі обладнання, зв’язки між шафами, магістральні магістралі, перехідні переходи та переміщення, додавання та зміни структурованих кабелів. Оператори центрів обробки даних, мережеві інтегратори, підрядники з монтажу кабелів і дистриб’ютори можуть придбати стандартні продукти, запросити зразки або підготувати специфікацію проекту для дрібно-серійного та масового виробництва. Як виробник волоконно-оптичних кабелів для центрів обробки даних і постачальник волоконно-оптичних кабелів OEM, Evolux може переглядати комбінації роз’ємів, режим волокна, полірування, довжину, оболонку, колір, маркування та упаковку. Покупці, які планують -кабельне рішення MPO/MTP високої щільності, повинні надати інтерфейс трансивера, кількість волокон, стать і полярність із запитом пропозицій.
Оптоволоконні кабелі для центрів обробки даних із специфікаціями, які можна перевірити
У наведених нижче картках продуктів використовуються назви, параметри та числові значення, опубліковані на сторінках продуктів Evolux. Остаточні ціни повинні визначати вибраний ступінь втрат, схему роз’єму та конструкцію кабелю, оскільки не кожен варіант підходить для кожної збірки.

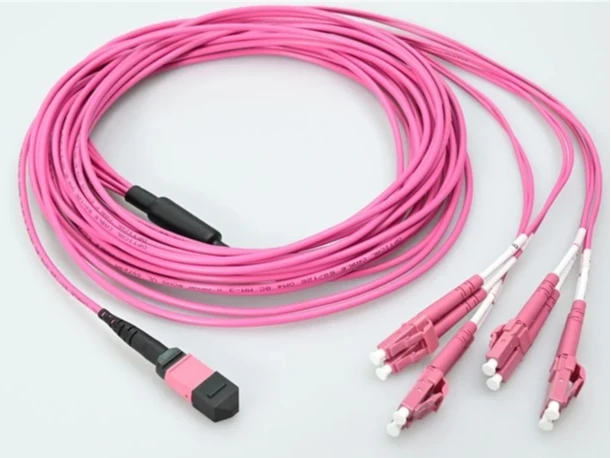

Гніздо MTP до 4 × LC UPC Duplex, 8-волоконний OM4
- OM4 50/125 мкм; 850/1300 нм
- MTP IL 0,35 дБ макс.; LC IL Менше або дорівнює 0,2 дБ
- кабель OFNP 3,0 мм; 150 м при 40/100G і 850 нм

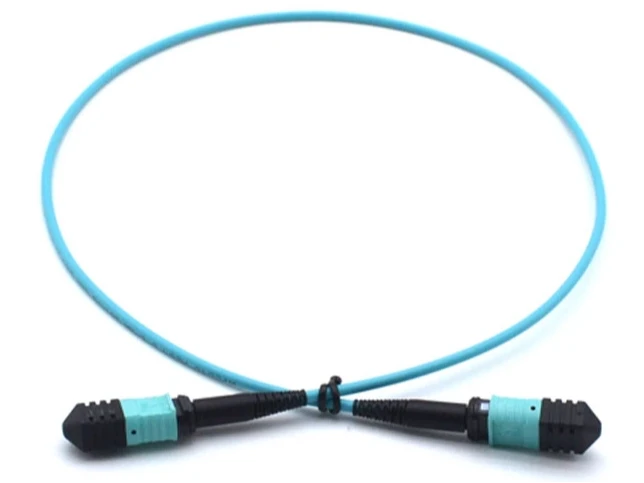

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- 12-волоконна збірка OM3
- кабель LSZH 3,0 мм; опубліковано конфігурацію 1 м
- MM низькі-втрати IL: типовий<0.30 dB; max <0.5 dB

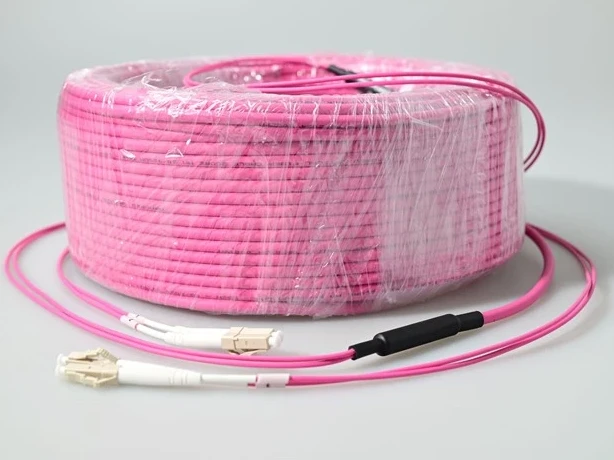

LC до LC OM4 багатомодовий дуплексний патч-корд
- Наконечник із малим-форм-фактором 1,25 мм
- Інтерфейс роз'єму IEC 61754-20
- Заявлено варіанти стояка, пленуму та індивідуального кабелю
LC UPC OM3 Uniboot Multimode Patch Cable
- OM3 лазер-оптимізоване волокно 50/125 мкм
- 10G охоплює до 300 м при 850 нм
- ОФНР і ОФНП; стандартна довжина від 0,5 м до 30 м
Індивідуальний одномодовий-коммутаційний кабель LC/UPC
- 9/125 мкм одномодовий-варіант
- IL Менше або дорівнює 0,30 дБ IEC Grade C; Менше або дорівнює 0,15 дБ IEC клас B
- 0,9/2,0/3,0 мм; ПВХ, ЛСЖ або ОФНП
Адаптер MTP/MPO з вирівнювальною втулкою
- Внесені втрати 0,2 дБ макс
- Мінімум 1000 циклів спарювання
- Фланцевий/безфланцевий; симплекс/дуплекс; RoHS зазначено

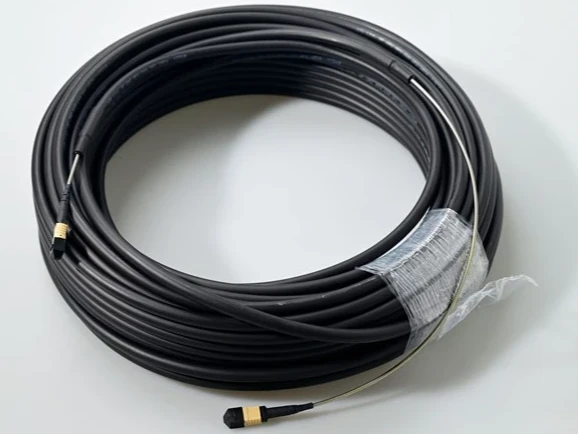

Броньований волоконно-оптичний патч-корд MPO/MTP
- OS2, OM3 або OM4; 8, 12, 24, 48, 72 або 144 волокна
- Стрічкова броня зі спіральною-нержавіючої сталі
- IEC 61754-7 і TIA 604-5
LC/LC дуплексний багатомодовий адаптер
- Тип адаптера LC; дуплексний корпус
- UPC польський інтерфейс
- багатомодовий; без-конфігурації фланця

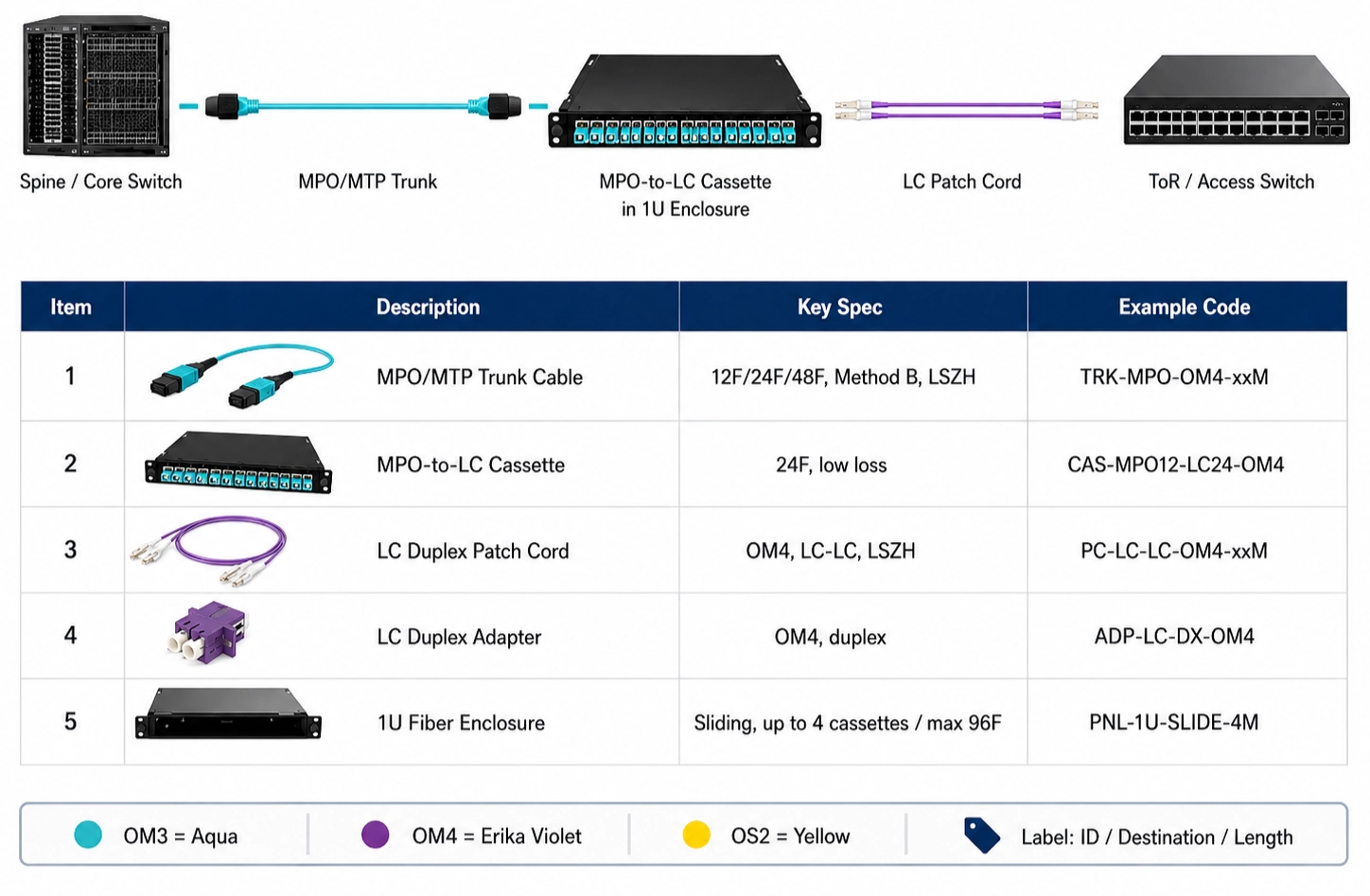

Архітектура оптоволоконних кабелів високої-щільності центру обробки даних за роллю зв’язку
Корисний план структурованої кабельної розводки починається з точок підключення, а не із загального списку кабелів. Зіставте карту інтерфейсу обладнання та метод латання на кожному етапі, а потім призначте стать роз’єму, полярність, клас волокна та оболонку для всього каналу.
Сервер або сховище
Перевірте LC-дуплексний або прямий інтерфейс трансивера MPO/MTP і необхідний клас волокна.
01
Перемикач ToR / EoR
Використовуйте виправлення LC для дуплексних портів або перемикання MPO/MTP для паралельного-перетворення-дуплексу.
02
Стійка Patch Field
Підберіть дуплексні адаптери LC або MPO/MTP до розмірів панелі чи касети,-зазначених покупцем.
03
Ряд / Основний стовбур
Попередньо завершені збірки MPO/MTP консолідують волокна та зменшують термінову роботу на місці.
04
MDA / Cross-Connect
Зберігайте записи про маркування, полярність і -бюджет втрат на шляху структурованого кабелю.
05
| Стан проекту | Рекомендований напрямок кабелю | Покупець повинен підтвердити | Відповідний обсяг Evolux |
|---|---|---|---|
| Ламковий ремонт дуплексного обладнання | LC-to-LC дуплексний або однозавантажувальний кабель | Клас волокна, полірування, довжина, оболонка, маркування порту | OM3/OM4 багатомодовий і 9/125 мкм одномодовий-збірки LC |
| Паралельний хребет | Магістраль MPO/MTP | 8/12/24-волоконний дизайн, стать, полярність, орієнтація ключів, клас втрати | Збірки MPO/MTP у конфігураціях OS2, OM3 та OM4 |
| Паралельна міграція-до-дуплексу | Прорив MTP/MPO-до-LC | Відображення трансивера, порядок пар LC, стать і загальна втрата каналу | 8-волоконний дуплексний вузол OM4 MTP з чотирма LC UPC |
| Високий-завантаженість або відкритий шлях | Броньований мульти{0}}волоконний вузол | Кількість волокон, геометрія кабелю, обмеження маршруту та контроль згину | Спіральні броньовані варіанти MPO/MTP із-нержавіючої сталі |
| Панельна або касетна муфта | Адаптер LC або MPO/MTP | Розташування, фланець, орієнтація клавіш, режим і сумісність полірування | Фланцеві або безфланцеві адаптери LC duplex і MTP/MPO |
Оптоволоконний кабель центру обробки даних MPO/MTP для компактних магістралей і зв’язків прориву
Опублікований асортимент Evolux підтримує дві практичні ролі MPO/MTP у структурованій системі:багато{0}}волоконний канал між точками розподілуі роз'ємні вузли, які представляють дуплексні роз'єми для обладнання.
8 волокон → 4 дуплексні пари LC
Ефективність прориву вказана для обох типів роз’ємів
Збірка 8-волокна OM4 використовує гніздовий роз’єм MTP і чотири дуплексні кінці LC UPC. Його опубліковані обмеження відокремлюють інтерфейс MTP на максимальних внесених втратах 0,35 дБ від інтерфейсу LC на рівні менше або рівному 0,2 дБ, тому покупець може розмістити кожне з’єднання в бюджеті втрат каналу замість того, щоб покладатися на одну невизначену заяву про «низькі втрати».
Опубліковано 8–144 волокна
Стандартні та броньовані конструкції спрямовані на різні шляхи
Стандартний продукт MPO/MPO-OM3-12F-3.0MM-LSZH-1M підходить для компактних каналів усередині приміщень, тоді як броньований діапазон MPO/MTP додає спіральну стрічку з нержавіючої сталі.Брондування слід підбирати для механічного впливу; це не замінює необхідності підтверджувати контроль згину, втрату роз'єму, полярність або сумісність панелі.
Оптоволоконний кабель центру обробки даних LC для щільного комутатора та латання серверів
Збірки LC підходять для портів обладнання та патч-полів, де кожне з’єднання використовує дуплексну пару передачі/отримання. Наконечник LC 1,25 ммзабезпечує менший інтерфейс, ніж SC, тоді як конструкція uniboot зменшує кількість корпусів кабелів, що проходять через щільну стійку.
OM3: 10G до 300 м при 850 нм
Використовуйте OM3 там, де його підтримують трансивер і охоплення
Опублікований однозавантажувальний кабель LC UPC OM3 використовує лазер-оптимізоване волокно 50/125 мкм і пропонується у версіях OFNR і OFNP. Evolux перераховує стандартні довжини від 0,5 м до 30 м і приймає користувацькі довжини, що дозволяє специфікації контролювати надлишок службових-петель замість використання однієї довжини для кожного положення стійки.
OM4 або 9/125 мкм один-режим
Вибирайте клас волокна з оптики, а не лише колір
Портфоліо LC включає в себеБагатомодовий дуплексний продукт OM4і настроювані одномодові вузли 9/125 мкм-з варіантами кабелю PVC, LSZH або OFNP. Колір куртки може підтримувати ідентифікацію, але в специфікації покупки має бути чітко вказано режим волокна, полірування, рейтинг куртки та виміряні вимоги IL/RL.
Втрати-Бюджет, полярність та контроль інтерфейсу для оптоволоконного кабелю центру обробки даних
Те, що робить -завершену збірку придатною для розгортання, це узгодженість між кожним атрибутом посилання. Ці перевірки повинні бути вирішені на затвердженому кресленні або специфікації перед виробництвом.
Бюджет оптичних втрат
Додайте вказані втрати в конекторі та адаптері на кожній сполученій парі, а також загасання оптоволокна та технічний запас. Запитуйте формат звіту IL/RL із пропозицією.
Полярність MPO/MTP
Визначте --кінцеву карту волокон і ключову орієнтацію. «Сумісність з MPO/MTP» сама по собі не визначає, чи канал зберігає шляхи передачі та прийому.
Роз'єм пол
Покажіть закріплені та незакріплені інтерфейси на трансиверах, магістралях, адаптерах і касетах. Неможливо правильно з’єднати два закріплені роз’єми.
Клас волокна та оптика
Зіставте OM3, OM4 або OS2 з довжиною хвилі, швидкістю передачі даних і радіусом дії в таблиці даних трансивера. Не замінюйте сорт волокна без повторної перевірки каналу.
Куртка і шлях
Вкажіть LSZH, OFNR, OFNP або іншу необхідну конструкцію разом із діаметром кабелю, середовищем прокладки та вимогами до механічного захисту.
План ідентифікації
Надайте угоду про найменування портів, етикетки за кінцями, кольори куртки чи черевика, графік довжини та групи упаковки, необхідні для послідовності встановлення.
Надішліть повну специфікацію пасивних оптоволоконних кабелів на розгляд
Менеджер із постачання або інженер із продукції має надати достатньо інформації, щоб ідентифікувати кожен інтерфейс сполучення та кожен комерційний варіант. Це зменшує петлі прояснення та робить тестування зразків значущим.
Застосування та топологія:роль сервера, сховища, ToR/EoR, магістралі, MDA або крос{0}}з’єднання.
Інтерфейси:тип роз’єму, полірування, кількість волокон MPO/MTP, стать, орієнтація клавіш і полярність.
Оптичні носії:OM3, OM4 або OS2, довжина хвилі, швидкість передачі даних, охоплення та необхідний клас втрат.
Механічна конструкція:довжина кабелю, діаметр, довжина прориву, рейтинг оболонки, броня та вимоги до тяги.
Комерційні деталі:кількість за конфігурацією, кількість зразків, етикетки, логотип, упаковка та необхідні документи.
Огляд конфігурації та креслення волоконно-оптичних кабелів центру обробки даних
Evolux заявляє, що комбінації роз’ємів, довжина кабелю, режими оптоволокна, типи полірування, структура кабелю, кольори оболонки та черевика, етикетки та упаковка можуть бути перевірені для постачання-на основі проекту.
Підтримка специфікацій і креслень
Поділіться кресленням, зразком продукту, існуючою специфікацією або топологією. Огляд має зафіксувати відображення роз’єму, розміри роз’єму, допуск на довжину, оболонку, положення етикетки та одиницю упаковки перед виготовленням зразка.
- BOM і перегляд топології
- Відповідність роз’єму та волокна
- Стандартна або індивідуальна конфігурація
Постачання зразків, малих-серій і оптом
Сайт підтверджує оцінку зразків, невеликі-серійні налаштування та масове виробництво. Він не публікує один фіксований MOQ або цикл вибірки для всіх вузлів центру обробки даних, оскільки конфігурація та кількість впливають на замовлення.
- Зразок сумісності
- Оцінка ефективності
- Затверджений зразок як стандарт виробництва
Приватна торгова марка та ідентифікатор установки
Доступні налаштування включають кольори куртки та черевика, маркери кабелю, етикетки продуктів, логотипи, нейтральне пакування та пакування-спеціального клієнта. Визначте текст, формат штрих-коду та конвенцію end-A/end-B у затвердженій ілюстрації.
- Індивідуальні етикетки кабелів і продуктів
- Огляд логотипу та упаковки
- Кольорове кодування за проектом
Стандарти та записи про якість для закупівель волоконно-волоконних кабелів
Найкорисніший доказ якості пов’язаний із точним продуктом і партією. Сторінки продуктів Evolux публікують наступні стандарти інтерфейсу, заяви про матеріали та варіанти тестування; покупці повинні вимагати відповідний документ проти цитованого SKU.
IEC 61754-7 і TIA 604-5
Опубліковано для броньованого вузла MPO/MTP і асортименту адаптерів MPO/MTP. Ці посилання визначають інтерфейс багато-волоконного з’єднувача та підтримують перевірку сумісності.
Telcordia GR-326 і JIS
Перелічено на сторінці адаптера MTP/MPO із максимальними-втратами 0,2 дБ. Підтвердьте точний документ про кваліфікацію або відповідність конфігурації адаптера, що замовляється.
Оболочка кабелю OFNP
Опубліковано для збірки 8-волокна OM4 MTP-to-LC. Це ідентифікує заявлену конструкцію напірного кабелю; розробник проекту залишається відповідальним за прийняття місцевого коду.
IEC 61754-20
Опубліковано для дуплексного патч-корду LC OM4. Він визначає інтерфейс роз’єму LC, який використовується в з’єднаннях обладнання SFP, XFP і SFP+.
Відповідність матеріалів RoHS
Вказано для адаптера MTP/MPO. Для записів про закупівлю вимагайте поточну декларацію, яка ідентифікує пропонований продукт або групу матеріалів.
Звіт про-збитки при вставці/поверненні-
Evolux заявляє, що можна надавати звіти IL/RL. Вкажіть довжину хвилі, межу, метод тестування, основу відбору проб і чи потрібні серіалізовані результати.
Evolux стверджує, що була заснована в 2013 році і має більш ніж 10-річний досвід роботи в оптоволоконній галузі. На розглянутих сторінках не публікується загальна кількість-центру-спеціальної доставки або назва центру обробки даних, тому ця сторінка рішення не призначає непідтверджену кількість розгортань сегменту центру обробки даних.
Поширені запитання щодо оптоволоконного кабелю центру обробки даних
Яку інформацію слід включити до запиту пропозицій щодо оптоволоконного кабелю центру обробки даних?
Укажіть роль зв’язку, трансивер або інтерфейс обладнання, тип роз’єму, режим волокна, кількість волокон, полярність, стать роз’єму, полірування, довжину кабелю, рейтинг оболонки, кількість за довжиною, маркування та упаковку. Топологія, специфікація, креслення, зразок або поточна специфікація допомагають Evolux перевіряти сумісність компонентів перед пропозицією.
Коли центр обробки даних повинен використовувати дуплекс LC замість MPO/MTP?
Використовуйте LC-дуплекс, де активне обладнання та поля патчів відкривають дуплексні LC-порти, а канал передає одну пару передавання/отримання. Використовуйте MPO/MTP для багато-волоконних магістралей, паралельних-оптичних портів або агрегації високої-щільності; джгут від MPO/MTP-до-LC або перехід на касету можуть з’єднати два типи інтерфейсу.
Як покупцям вибрати між OM3, OM4 і OS2?
Підберіть волокно до специфікації трансивера, довжини хвилі, радіусу дії та встановленої установки. Evolux перераховує OM3 та OM4 50/125 мкм багатомодові збірки та OS2 9/125 мкм одномодові-опції; перевірте точну оцінку відповідно до таблиці даних обладнання, а не вибирайте лише колір куртки.
Які деталі MPO/MTP необхідно підтвердити перед виробництвом?
Перевірте кількість волокон, стать роз’єму, орієнтацію ключа, метод полярності, полірування UPC або APC, клас волокна, клас втрат і відображення кінця-{1}}. Ці атрибути працюють як одна система, тому правильний тип кабелю з неправильною полярністю чи статтю все одно може перешкоджати роботі зв’язку.
Який мінімальний замовник і час виконання зразків для спеціальних оптоволоконних кабелів для центру обробки даних?
Evolux заявляє, що підтримує зразки, невеликі-серійні налаштування та масове виробництво, але веб-сайт не публікує фіксований числовий мінімальний запит або час виконання зразка для цього рішення. Обидва мають бути підтверджені після перегляду з’єднувача, волокна, довжини, оболонки, маркування, звіту-про випробування та вимог до кількості.
Чи може Evolux надати приватні-кабелі та тестову документацію?
Опублікований обсяг налаштувань включає кольори куртки та черевика, маркери кабелю, етикетки продуктів, логотипи, нейтральну або-спеціальну упаковку та конфігурацію продукту. Таблиця даних і вставка-втрата/повернення-тест на втрату-підтримка звіту також зазначено; визначте, чи звіти базуються на пакетах-чи серійних у затвердженій специфікації замовлення.
Створіть BOM оптоволоконного кабелю центру обробки даних навколо реальних інтерфейсів
Надішліть топологію, інтерфейси трансивера, відображення роз’ємів, вимоги OM3/OM4 або OS2, довжину, оболонку, кількість і план маркування. Evolux може перевірити пасивні кабельні вузли та адаптери на відповідність поданій специфікації.
