Evolux Fiber: Ваш професійний виробник волоконно-оптичних терміналів!
Shenzhen Evolux Fiber Co., Ltd є провідним постачальником передових-оптичних рішень, що спеціалізується на дослідженні, розробці, виробництві та розповсюдженні високоякісної-оптичної продукції. Заснована в 2013 році зі штаб-квартирою в Шень Чжень, Китай, ми стали надійним ім’ям у сфері волоконної оптики. Звертаючи особливу увагу на інновації та надійність, ми прагнемо задовольнити постійні потреби світової телекомунікаційної галузі.
Наші переваги
Різноманітний портфель продуктів
Ми пропонуємо повний асортимент оптичних волокон, від одномодових- і багато-модових оптичних волокон до спеціальних оптичних волокон для конкретних застосувань, включаючи волоконно-оптичні кабелі, з’єднувачі, трансивери, адаптери та відповідні аксесуари для задоволення різноманітних потреб наших клієнтів.
Чудова підтримка клієнтів
Ми зібрали команду експертів, які готові підтримувати наших клієнтів. Вони допомагають клієнтам у виборі правильного оптоволоконного рішення та керують процесом впровадження, дозволяючи клієнтам насолоджуватися комплексними консультаціями перед-продажем, після-підтримкою та технічною підтримкою.
Розширені засоби досліджень і розробок
Сучасні---об’єкти для досліджень і розробок, обладнання та спеціалізовані лабораторії забезпечують ідеальне середовище для проведення передових-досліджень, експериментів і випробувань волоконно-оптичних матеріалів, проектування та виробничих процесів.
Професійні послуги з налаштування
Ми пропонуємо варіанти налаштування, які дозволяють клієнтам пристосувати волоконно-оптичні продукти до своїх конкретних потреб. Діаметр волокна, матеріал покриття або тип з’єднувача можна гнучко налаштувати.
Product Categories
Latest Products
Виробник волоконно-оптичної термінальної коробки для проектів FTTH і FTTx
EVOLUX постачає волоконно-оптичні клемні коробки для FTTH, FTTx, телекомунікаційних мереж доступу, житлових широкосмугових мереж, систем розподілу в будівлях і оптоволоконних установок-на стороні абонента.
Асортимент нашої продукції включає внутрішню та зовнішню клемні коробки, настінні-корпуси та-монтовані на стовпах, компактні абонентські коробки, багатожильні-волоконно-розподільні коробки та попередньо-роз’ємні рішення.
Окрім стандартних моделей, ми підтримуємо-спеціальні конфігурації для-проектів,-попередньо завантажені вузли та послуги OEM/ODM волоконно-оптичних клемних коробок. Продукти можуть постачатися як порожні корпуси або зібрані з адаптерами, роз’ємами, лотками для з’єднання, розгалужувачами ПЛК і монтажними аксесуарами відповідно до вимог вашого проекту.
Незалежно від того, чи є ви оператором зв’язку, підрядником FTTH, мережевим інтегратором, дистриб’ютором або брендом приватної-марки, наша команда може допомогти вам вибрати або розробити рішення для завершення оптоволокна, яке відповідає вашому середовищу встановлення, структурі мережі та бюджету.
Як виготовляються волоконно-оптичні термінальні коробки?
Для надійної волоконно-оптичної клемної коробки потрібен узгоджений корпус і внутрішня структура.
Матеріал корпусу, конструкція кабельного вводу, система ущільнення, з’єднувальний лоток, панель адаптера, простір для оптоволокна та монтажна конструкція мають працювати разом, щоб підтримувати ефективне встановлення та-тривалу роботу мережі.
Спосіб виготовлення залежить від обраного матеріалу корпусу та конструкції виробу.
Виробництво пластикових волоконно-оптичних клемних коробок
Пластикові клемні коробки зазвичай складаються з наступних етапів:
Огляд структури продукту
Розміри корпусу, положення кабельних вводів, з’єднувальний лоток, адаптерна панель, монтажна конструкція та метод ущільнення перевіряються перед виробництвом.
Вибір матеріалу
Матеріал корпусу вибирається відповідно до конструкції виробу, середовища встановлення, механічних вимог і вимог-стійкості до погодних умов.
Доступні варіанти матеріалів залежать від моделі клемної коробки та можуть включати ABS, PC, PC+ABS, PP або інші перевірені матеріали.
Лиття під тиском
Кришка корпусу, основа, з’єднувальні лотки та відповідні формовані деталі виготовляються з використанням перевірених інструментів і матеріалів.
Обрізка та перевірка зовнішнього вигляду
Відформовані деталі перевіряють на наявність задирок, деформацій, тріщин, незавершеності формування, дефектів поверхні та відповідності розмірів.
Підготовка внутрішніх компонентів
Лотки для з’єднання, адаптерні панелі, кабельні затискачі, ущільнювальні компоненти, замки, кріплення та монтажні аксесуари підготовлені відповідно до підтвердженого специфікації.

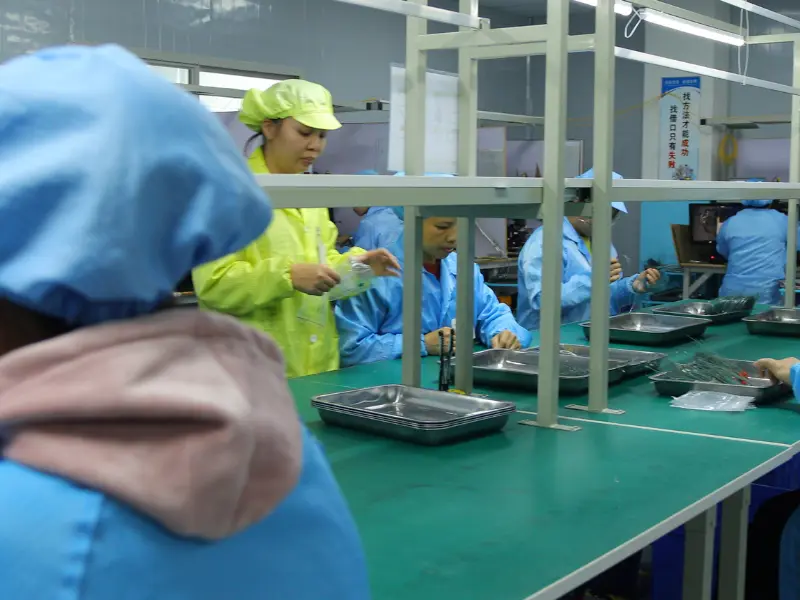

Складання продукту
Корпус, з’єднувальні лотки, ущільнювачі, замки, компоненти-кабельного вводу та внутрішні аксесуари збираються.
Додаткове завантаження компонентів
Адаптери, розгалужувачі, розгалужувачі PLC і захисні чохли можуть бути встановлені відповідно до необхідної конфігурації продукту.

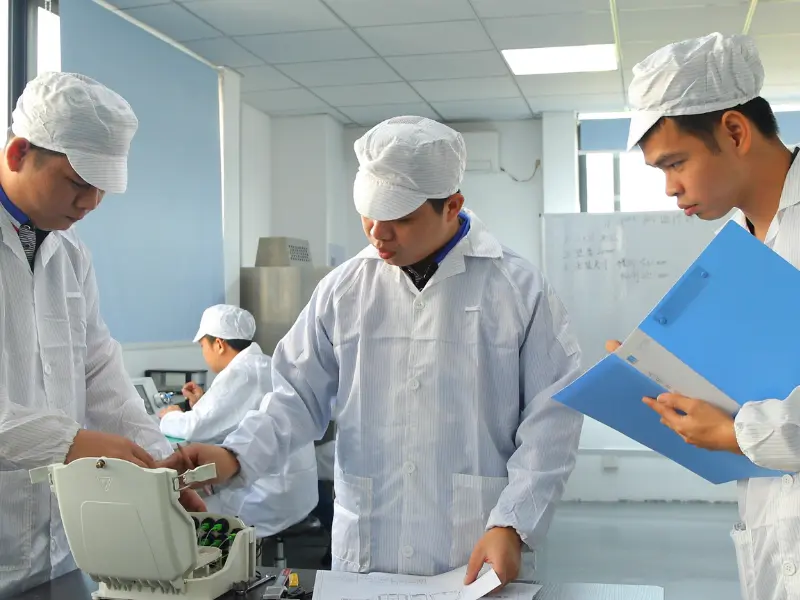

Перевірка та упаковка
Готові клемні коробки перевіряються на відповідність підтвердженій конфігурації продукту перед пакуванням.
Оптоволоконна клемна коробка — це коробка, яка захищає волоконно-оптичний кабель і зварювання волоконно-оптичного кабелю. Він в основному використовується для прямого-зварювання та зрощування відгалужень внутрішніх і зовнішніх волоконно-оптичних кабелів, а також для фіксації волоконно-оптичних кабельних терміналів, які відіграють роль волоконно-оптичного кабелю для зберігання та захисту з’єднання. Він може розділити оптичний кабель на одне оптичне волокно, що є еквівалентом роз’єму, який відіграє роль з’єднання оптичного кабелю та косички. Після того, як оптичний кабель надходить до користувача, він фіксується в клемній коробці, а жила та кінець оптичного кабелю зварюються в клемній коробці.
Типи волоконно-оптичних кінцевих коробок
На стіні-і в -стійці
Оптоволоконні кінцеві коробки можна класифікувати на стійки-і настінні-коробки на основі їх конструкції. Останній, як правило, герметичний і висить на стіні, тоді як перший має задні та передні дверцята з боковою рейкою, прикріпленою безпосередньо до стійки сервера. Настінний FTB здебільшого призначений для прямих підключень. Такі процедури, як зварювання, зрощування та завершення, необхідно виконати до встановлення FTB. Настінний-оптоволоконний кінцевий блок добре-підходить для таких програм, як телеконференції, створення вхідних терміналів тощо. Ці FTB можна додатково розділити на зовнішні та внутрішні бокси. З іншого боку, корпуси,-що монтуються в стійку, ідеально підходять для архітектури з’єднання або перехресного-з’єднання. Такі FTB ідеально підходять для побудови інтерфейсів між пристроєм передачі та кабелем зовнішньої установки, маючи достатньо місця для керування, завершення, розподілу та з’єднання. Проте FTB-вмонтовані в стійку призначені лише для розгортання всередині приміщень.
Внутрішній і зовнішній
Залежно від застосування в різних умовах FTB можна розділити на категорії зовнішніх і внутрішніх кінцевих коробок. Ключовою відмінністю між ними будуть матеріали, які використовуються для виготовлення. Матеріали, які використовуються в блоці, мають бути порівнянними з матеріалами, які використовуються в інших елементах, і навіть оболонках кабелю/косички. У випадку, якщо FTB призначений для зовнішнього розгортання, його хімічні та фізичні властивості мають бути досить стабільними з хорошою стійкістю до води та пилу. Температура плавлення матеріалів також не повинна бути нижче 120 градусів. Компоненти FTB повинні працювати в широкому діапазоні температур щонайменше -25 градусів до 45 градусів, щоб витримати значні температурні коливання. Його зовнішній корпус, як правило, добре герметичний для захисту внутрішніх компонентів від пошкоджень і має високу ударостійкість. З іншого боку, внутрішня FTB, як відомо, є точкою переходу між горизонтальними та висхідними кабелями. Вони зазвичай використовуються як місце зберігання для розподілу та завершення волокон у більш контрольованих умовах і, отже, не мають жодних особливих вимог щодо матеріалів. Щоб вибрати ідеальну оптоволоконну кінцеву коробку для вашої мережі, вам потрібно грамотно оцінити свої вимоги та вибрати варіант, який ефективно відповідає вашим потребам. FTB можна знайти з різних матеріалів, форм і розмірів. Вам потрібно взяти до уваги кількість використаних волокон і доступний простір, серед іншого, щоб визначити те, яке найкраще підійде для вашої збірки.
Функція клемної коробки оптичного волокна полягає в тому, щоб забезпечити зварювання оптичного волокна та оптичного волокна, зрощення оптичного волокна та косички, а також передачу оптичного з’єднувача. Він також забезпечує механічний захист і захист оптичного волокна та його компонентів від навколишнього середовища, а також дозволяє проводити належні перевірки для підтримки найвищих стандартів управління оптичним волокном. Хороша волоконно-оптична клемна коробка повинна мати такі функції.
Функція фіксації
Після того, як оптичний кабель увійде в стійку, його зовнішню оболонку та армуючу серцевину слід механічно закріпити, встановити компоненти захисту проводу заземлення, обробити захист кінців, а також угрупувати та захистити оптичні волокна.
Функція зварювання
Після того, як оптичне волокно, витягнуте з оптичного кабелю, з’єднується з хвостовим кабелем, надлишок оптичного волокна скручується та зберігається, а з’єднане з’єднання захищається.
Функція розподілу
підключіть роз’єм, приєднаний до хвостового кабелю, до адаптера та встановіть оптичне з’єднання з оптичним роз’ємом на іншій стороні адаптера. Перехідники та з’єднувачі повинні легко вставлятися та зніматися; оптичний шлях можна вільно розгортати та тестувати.
Функція зберігання
Передбачте простір для зберігання різноманітних-перехресних оптичних кабелів між стійками, щоб їх можна було розмістити регулярним і впорядкованим чином. У клемній коробці оптичного волокна має бути відповідний простір і метод, щоб зробити проводку цієї частини лінії оптичного з’єднання чіткою, легкою для налаштування та відповідати вимогам мінімального радіусу вигину.
Волоконно-оптичний розподіл
Клемні коробки використовуються для розподілу та організації волоконно-оптичних кабелів усередині будівлі або певної території. Вони забезпечують структуровану та легкодоступну точку для підключення різних волоконно-оптичних кабелів.
Внутрішнє волоконно-оптичне закінчення
У закритих приміщеннях, таких як центри обробки даних, офіси або житлові будинки, волоконно-оптичні термінальні коробки використовуються для завершення та організації волоконно-оптичних кабелів. Вони часто постачаються з попередньо-налаштованими адаптерами для легкого підключення-і-підключення.
Оптоволокно до дому (FTTH).
У розгортаннях FTTH волоконно-оптичні термінальні коробки використовуються для закінчення волоконно-оптичних кабелів у приміщеннях замовника. Ці коробки можуть розміщувати роз’єми або адаптери для підключення до обладнання користувача, такого як маршрутизатори або оптичні мережеві термінали (ONT).
Точки підключення абонентів
Роз’ємні коробки служать точками підключення абонентів, забезпечуючи місце для зрощування, з’єднання та керування волоконно-оптичними кабелями для окремих користувачів або абонентів у мережі.
Процедура монтажу волоконно-оптічної кінцевої коробки
Монтаж
Оптоволоконна кінцева коробка монтується на стіні або на стандартній стійці шириною 19 дюймів (483 мм). Передня панель має бути легкодоступною, оскільки кабель входить знизу.
Підготовка кінців кабелю
Будь-який кінець волоконно-волоконного кабелю необхідно підготувати перед початком введення кабелю в кінцеву коробку оптоволокна. Процедуру підготовки кінця кабелю можна отримати у постачальника. На цьому етапі вкрай важливо захистити оголені волокна. Це тому, що вони оголюються після підготовки кінців кабелю.
Кабельний ввід
Коли кінці кабелю підготовлені, гумову діафрагму в отворі для входу кабелю в коробку потрібно проткнути. Це потрібно зробити перед тим, як вставляти кабель у коробку, оскільки в нових коробках цей отвір закривається.
Затискач кінця кабелю
Оптоволоконна кінцева коробка має кілька пластикових направляючих волокон, встановлених у ній. Через них проходить волокно в рукавах або транспортній трубці кабелю. Через ці напрямні вся надлишкова довжина кабелю вводиться у вибраний лоток для з’єднання. Потім за допомогою пластикового затискного ременя він затискається в точці входу з’єднувального лотка.
Зрощення
Найважливішою частиною процесу монтажу є зрощування оптичного волокна від кабелю до пігтейлів. Для цього використовується зварювальний верстат. Його зберігають на столі біля кінцевої коробки. Механізм із дроту з нержавіючої сталі звільняється від пружинного фіксатора, щоб відкрити певний лоток для з’єднання. Сплайсинг-машина використовується для зрощування волокон косички таким чином, щоб кінці волокон виходили з кабелю. Потім їх штовхають, щоб вони помістилися в зрощене з’єднання. Процес виконується для всіх зрощень, які зберігатимуться в лотках для зрощення. Потім ці з’єднувальні лотки поміщаються в стопку всередині кінцевої коробки. Потім закриваючий механізм із дроту з нержавіючої сталі закривається коробкою.
Фактори, які слід враховувати перед вибором волоконно-оптичної клемної коробки
Ємність
Ємність волоконно-оптичної клемної коробки є одним із найважливіших факторів, які слід враховувати. Він визначає кількість волоконно-оптичних кабелів, які можна розмістити в коробці. Місткість ящика повинна базуватися на ваших поточних потребах і майбутньому зростанні. Переконайтеся, що ви вибрали коробку достатньої місткості для будь-якого майбутнього розширення вашої мережі.
Розмір
Розмір волоконно-оптичної клемної коробки також є важливим фактором, який слід враховувати. Ящик має бути достатньо великим, щоб вмістити всі волоконно-оптичні кабелі та будь-яке додаткове обладнання, яке може знадобитися. Однак він не повинен бути занадто великим, щоб займати занадто багато місця або важко встановити.
захист
Волоконно-оптична клемна коробка повинна забезпечувати належний захист волоконно-оптичних кабелів від фізичних пошкоджень, пилу та вологи. Виберіть коробку, виготовлену з високоякісних-матеріалів і надійнумеханізм блокування для запобігання несанкціонованого доступу. Ящик також повинен мати відповідні ущільнювачі та прокладки для запобігання проникненню вологи та пилу.
Підключення
Оптоволоконна клемна коробка має бути сумісна з типом оптоволоконних роз’ємів, які ви використовуєте. Різні типи роз’ємів включають SC, LC і ST. Переконайтеся, що ви вибрали коробку, яка може вмістити тип роз’ємів, які ви використовуєте.
Простота монтажу
Оптоволоконна клемна коробка повинна бути простою в установці та використанні. Шукайте коробку з чіткими інструкціями та всім необхідним монтажним обладнанням. Коробка також повинна бути легкою для доступу та обслуговування.
Ціна
Ціна завжди є фактором при виборі будь-якого товару. Вартість оптоволоконної клемної коробки слід порівнювати з її характеристиками та функціональністю. Виберіть коробку, яка пропонує хороше співвідношення ціни та якості та відповідає вашому бюджету.
Остаточний посібник із поширених запитань щодо волоконно-оптичної термінальної коробки
З: Що таке волоконно-оптична клемна коробка?
Q: Як називається кінцева коробка оптоволокна?
Q: Як встановити волоконно-оптичну клемну коробку?
Питання: Що таке кінцева коробка оптоволокна?
Q: Як встановити та використовувати волоконно-оптичну термінальну коробку?
Q: Що слід помітити в волоконно-оптичній клемній коробці?
З: Яка роль волоконно-оптичних кінцевих коробок у мережах FTTH?
З: Яка структура волоконно-оптичної термінальної коробки?
З: Захист оптичного волокна
Q: Які властивості матеріалу волоконно-оптичної клемної коробки?
З: Яка оптична продуктивність волоконно-оптичної термінальної коробки?
З: Яка різниця між оптоволоконною клемною коробкою та лотком для з’єднання волокон?
З: Які переваги використання волоконно-оптичної клемної коробки?
З: Які компоненти волоконно-оптичної клемної коробки?
Питання: Навіщо використовувати волоконно-оптичні термінальні блоки?
З: Як відбувається зрощування волокон у FTB?
З: Чи можна FTB-монтувати на стіну?
Як один із провідних виробників і постачальників волоконно-оптичних клемних коробок у Китаї, ми щиро вітаємо вас придбати волоконно-оптичну клемну коробку на складі на нашому заводі. Всі індивідуальні продукти мають високу якість і низьку ціну. Щоб отримати прайс-лист і безкоштовний зразок, зв’яжіться з нами зараз.
