ВОЛОКОННО-ОПТИЧНИЙ АДАПТЕР OEM & ОПТОВЕ ПОСТАЧАННЯ
Надійний партнер із постачання оптоволоконних адаптерів для ваших продуктів і проектів
Вихідні стандартні, гібридні та мульти{0}}волоконні адаптери для телекомунікаційних мереж, систем FTTH, центрів обробки даних, обладнання для розподілу оптоволокна та продуктів підключення OEM.
Evolux постачає волоконно-оптичні адаптери SC, LC, FC, ST, E2000, MU, MT-RJ і MPO/MTP в одно-режимних, багатомодових, UPC, APC, симплексних, дуплексних і багато-волоконних конфігураціях.
Незалежно від того, чи шукаєте ви стандартні волоконно-оптичні з’єднувачі для розповсюдження, підбираєте адаптери до специфікації проекту чи розробляєте асортимент продукції-під приватною торговою маркою, наша команда допоможе підтвердити необхідну конфігурацію перед відбором зразків і масовим виробництвом.
01
Стандартні та спеціальні конфігурації
Виберіть інтерфейс роз’єму, режим волокна, тип полірування, конфігурацію порту, структуру корпусу та упаковку, необхідні для вашої програми.
02
Зразок-до-підтримки виробництва
Оцініть придатність виробу, сумісність, зовнішній вигляд і застосовні вимоги до продуктивності, перш ніж перейти до масового виробництва.
03
Етикетки та упаковка OEM
Спеціальні етикетки-клієнта, номери моделей, штрих-коди, логотипи та пакування можна обговорити для приватних-етикеток і замовлень на розповсюдження.
04
Мало{0}}серійні та об’ємні замовлення
Підтримка доступна для оцінки зразків, невеликих-персоналізованих партій і-проектних закупівель.
Налаштуйте волоконно-оптичний адаптер для конкретного застосування
Вибір волоконно-оптичного адаптера передбачає не тільки відповідність назви роз’єму. Інтерфейс роз’єму, тип полірування, режим оптоволокна, щільність портів, втулка для вирівнювання, монтажна структура та конструкція корпусу можуть впливати на сумісність із мережею, панеллю чи обладнанням, у якому буде встановлено адаптер.
Надішліть нам свої технічні вимоги, існуючу таблицю даних, креслення або фізичний зразок. Ми переглянемо конфігурацію перед організацією зразків або виробництва.
Інтерфейс роз'єму
Виберіть інтерфейс роз’єму, який відповідає вашій оптоволоконній мережі, обладнанню чи системі панелей.
Доступні варіанти:
- SC
- LC
- FC
- ST
- E2000
- MU
- MT-RJ
- MPO/MTP
- Гібридні адаптери
Для гібридних волоконно-оптичних адаптерів укажіть потрібний інтерфейс роз’єму з кожного боку.
Режим оптоволокна
Виберіть оптоволоконний режим, який відповідає підключеним кабельним вузлам і вимогам до мережі.
Доступні варіанти:
- Одиночний-режим
- Багатомодовий
- Конфігурації OM3
- Конфігурації OM4
- Параметри-спеціальної програми
Будь ласка, надайте режим оптоволокна або існуючу специфікацію кабелю, коли запитуєте зразки або цінову пропозицію.
Польський тип
Перевірте тип полірування роз’єму, який вимагається підключеними оптоволоконними компонентами та інтерфейсами обладнання.
Загальні варіанти включають:
- UPC
- БТР
- UPC-до-UPC
- APC-до-APC
- Гібридні полірування
Для гібридних адаптерів укажіть необхідний тип полірування з обох сторін, якщо це можливо.
Конфігурація порту
Виберіть конфігурацію порту відповідно до типу роз’єму, щільності панелі та середовища встановлення.
Доступні конфігурації можуть включати:
- Симплекс
- Дуплекс
- Quad
- Мульти-порт
- Мульти{0}}волокно
Будь ласка, надайте необхідну кількість портів і панелі, щоб ми могли підтвердити сумісну структуру адаптера.
Монтаж і конструкція корпусу
Виберіть монтажну конструкцію та конструкцію корпусу відповідно до отвору панелі, способу встановлення та робочого середовища.
Доступні структури можуть включати:
- Фланцеві
- Безфланцевий
- Оснастка-в
- Гвинтове-кріплення
- Ставницями
- Металевий корпус
- Пластиковий корпус
Будь ласка, надайте виріз панелі або наявні розміри адаптера, якщо механічна сумісність критична.
Втулка для вирівнювання
Виберіть втулку для вирівнювання відповідно до типу роз’єму, матеріалу наконечника та необхідної продуктивності з’єднання.
Доступні варіанти можуть включати:
- Керамічна втулка
- Металева гільза
- Розрізний рукав
- Суцільний рукав
- Варіанти-спеціальних рукавів
Якщо потрібен певний матеріал рукава, вкажіть його в технічній специфікації або запиті.
Конфігурація MPO/MTP
Оптоволоконні адаптери MPO/MTP вимагають кількох деталей конфігурації, щоб забезпечити сумісність із повною багато{0}}волоконною системою.
Будь ласка, вкажіть:
- Кількість клітковини
- Ключова орієнтація
- Необхідна полярність
- Фланцева або безфланцева конструкція
- Колір корпусу
- Панельне або касетне застосування
Слід також підтвердити стать роз’єму, якщо вона впливає на весь кабельний вузол.
Спеціальне житло та ідентифікація
Налаштуйте зовнішній вигляд адаптера, його ідентифікацію та упаковку відповідно до вашого бренду або вимог до розповсюдження.
Доступні варіанти можуть включати:
- Колір корпусу
- Колір пилозахисної кришки
- Маркування продукції
- Етикетка клієнта
- Номер моделі
- Штрих-код
- Внутрішня упаковка
- Маркування зовнішньої упаковки
Доступність налаштувань і MOQ залежать від структури продукту та кількості замовлення.

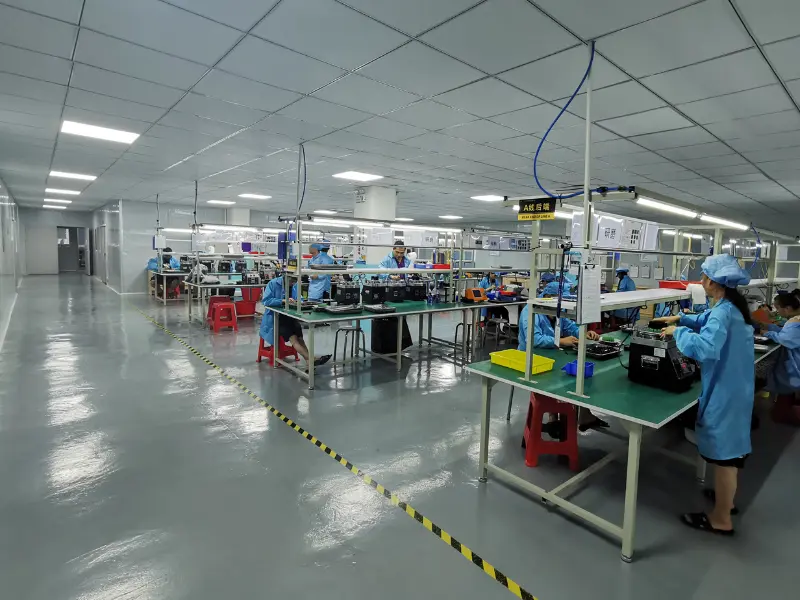

ПРОЦЕС ВИГОТОВЛЕННЯ ВОЛОКОННО-ОПТИЧНОГО АДАПТЕРА
Як виробляються волоконно-оптичні адаптери?
Виробництво волоконно-оптичних адаптерів вимагає точних розмірів корпусу, стабільного утримання роз’єму та точного вирівнювання між підключеними волоконними інтерфейсами.
Точний процес виробництва залежить від типу адаптера, матеріалу корпусу, монтажної конструкції та методу вирівнювання. Кожне замовлення має бути виготовлено відповідно до затвердженої специфікації продукту, креслення та вимог до перевірки.
Специфікація та перевірка матеріалів
Перед виробництвом креслення продукту, конфігурація адаптера та вимоги до замовлення переглядаються та підтверджуються.
Вхідні корпуси, центрувальні втулки, монтажні затискачі, жалюзі, пилозахисні кришки та інші компоненти перевіряються на:
- Правильні розміри
- Матеріал і колір
- Стан поверхні
- Чистота
- Цілісність компонентів
- Ідентифікація моделі та партії
Затверджене креслення, зразок або специфікація використовуються як посилання на виробництво та перевірку.

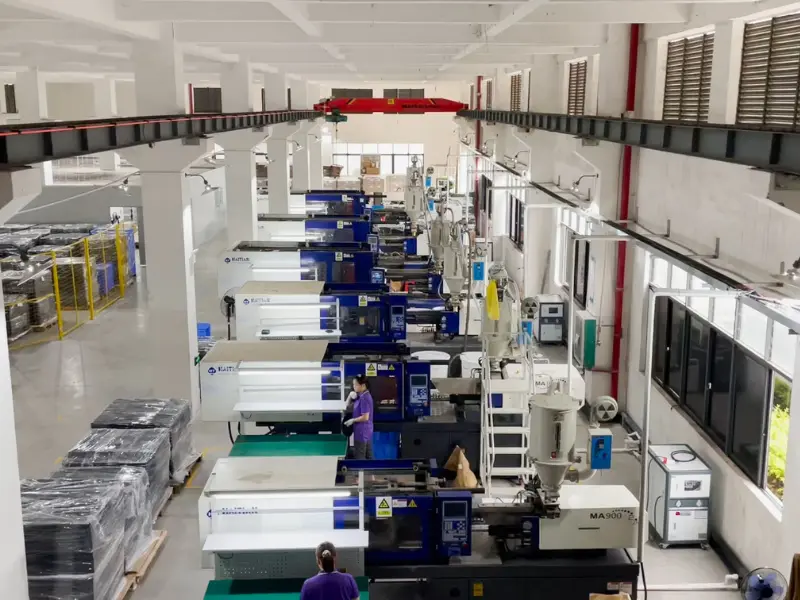

Формування та обробка корпусу
Пластикові корпуси адаптерів формуються відповідно до необхідного інтерфейсу роз’єму, монтажної конструкції та ідентифікаційного кольору.
Металеві корпуси адаптерів можуть вимагати механічної обробки, формування або обробки поверхні залежно від конструкції продукту.
Житло перевіряється на:
- Точність розмірів
- Дефекти поверхні
- Спалах або деформація
- Конструкція фланця та кліпси
- Геометрія входу-з’єднувача
- Сумісність із-монтуванням на панелі
Підготовка компонентів вирівнювання
Для SC, LC, FC, ST, MU, E2000 та інших адаптерів на основі -наконечників керамічні або металеві центрувальні муфти очищаються та готуються до встановлення.
Для волоконно-оптичних адаптерів MPO/MTP підготовка зосереджена на:
- Ключова орієнтація
- Позиціонування роз'єму
- Ретенційна структура
- Конфігурація фланця
- Геометрія корпусу
- Сумісність панелей
Перед складанням усі компоненти повинні бути чистими та без пошкоджень.

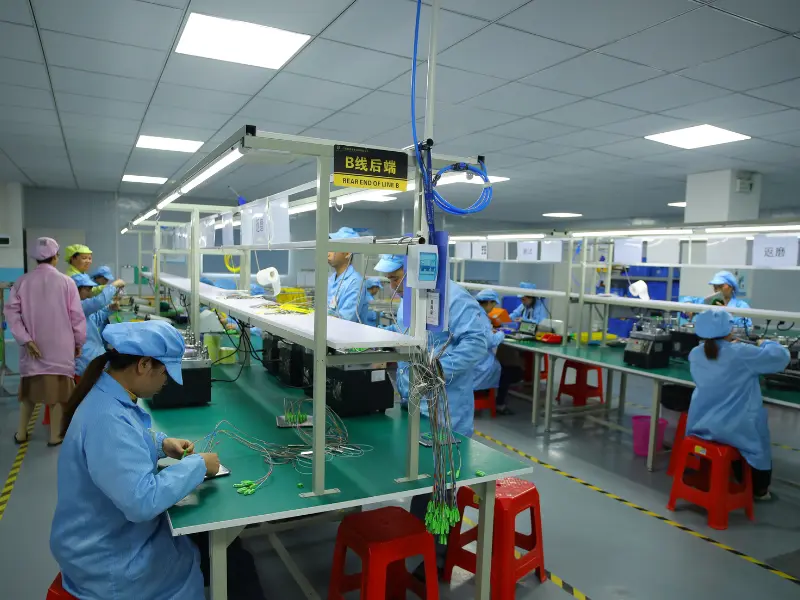

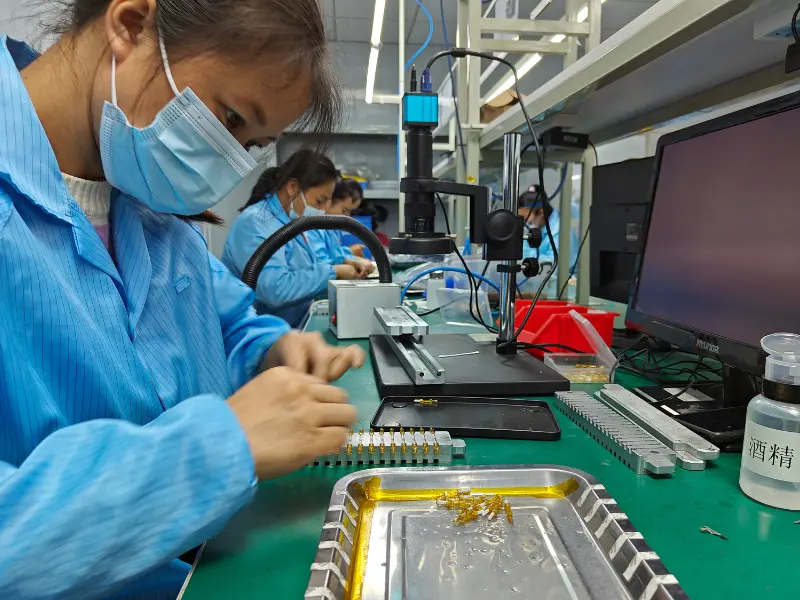

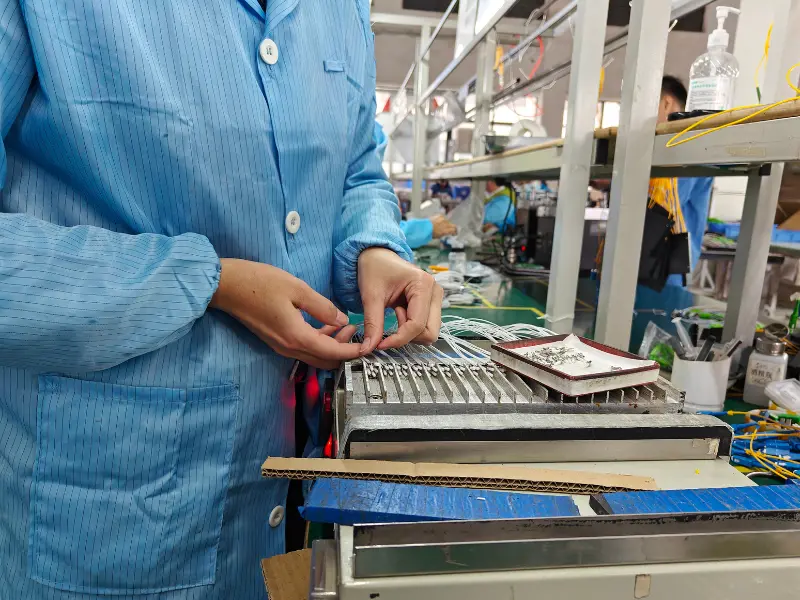

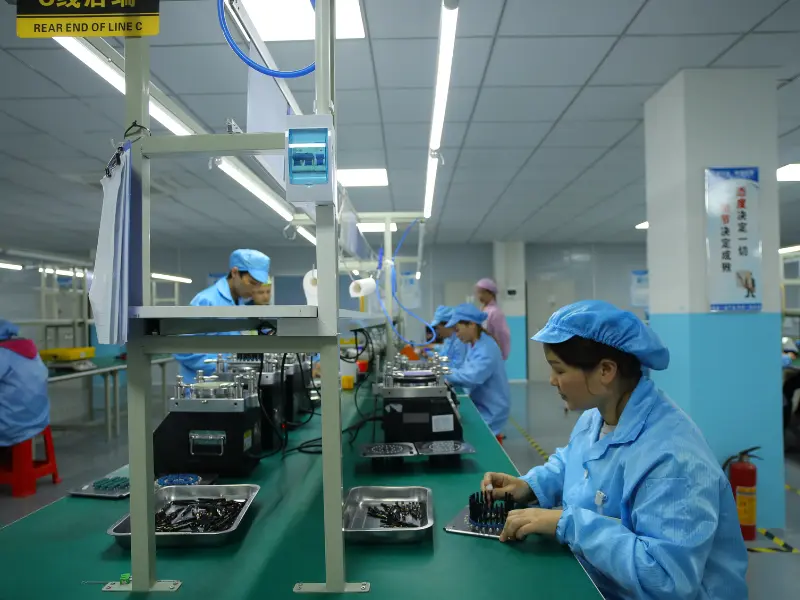

Збірка прецизійного адаптера
Корпус, компоненти вирівнювання та монтажні аксесуари збираються відповідно до затвердженого проекту продукту.
Збірка може включати:
- Установка центрирующей втулки
- З’єднання секцій житла
- Установка кріпильних затискачів або гвинтів
- Монтаж жалюзі та пилозахисних ковпаків
- Підтвердження орієнтації ключа
- Нанесення маркування товару
Контрольована збірка допомагає запобігти зсуву гільзи, пошкодженню корпусу та неправильній установці компонентів.

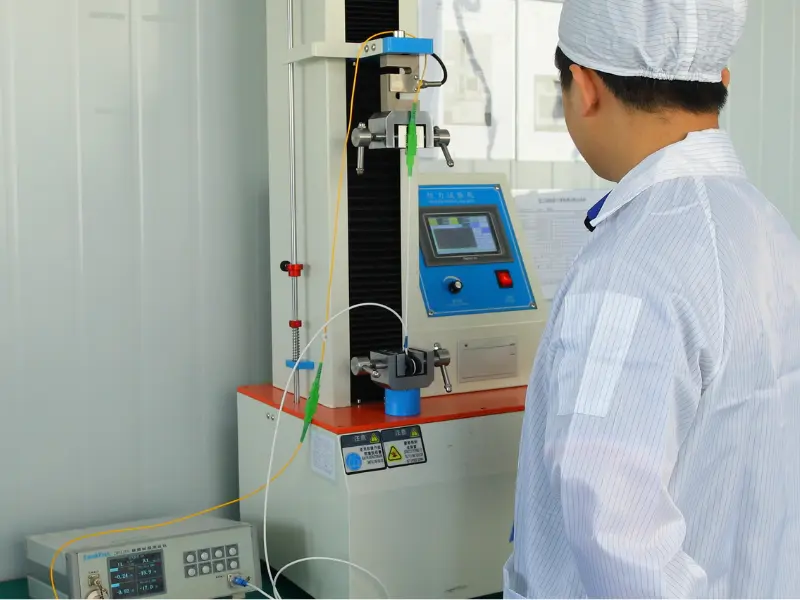

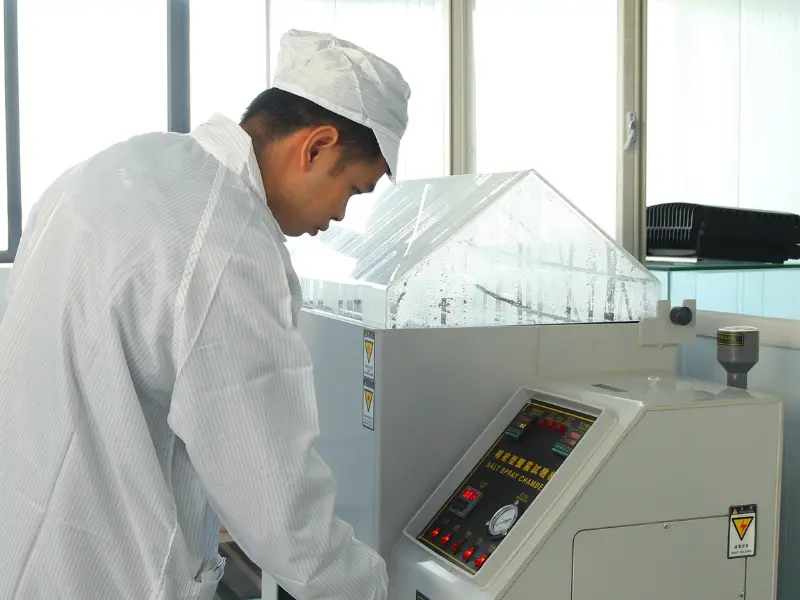

Механічна та оптична перевірка
Зібраний адаптер перевіряється на механічну сумісність, структурну стабільність і відповідні оптичні характеристики.
Перевірка та випробування можуть включати:
- Габаритні розміри
- Підгонка панелей
- Вставляння та виймання конектора
- Утримання роз'єму
- Робота затвора
- Ключова орієнтація
- Втрата введення -парної пари
- Повторюваність підключення
- Довговічність сполучення
- Тестування екологічної надійності
Вимоги до тестування та межі прийнятності залежать від моделі адаптера та специфікації замовника.

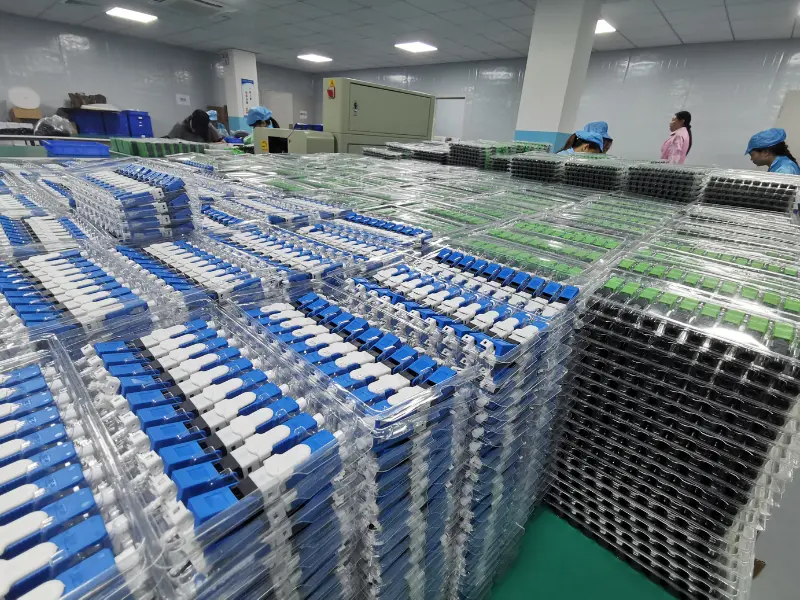

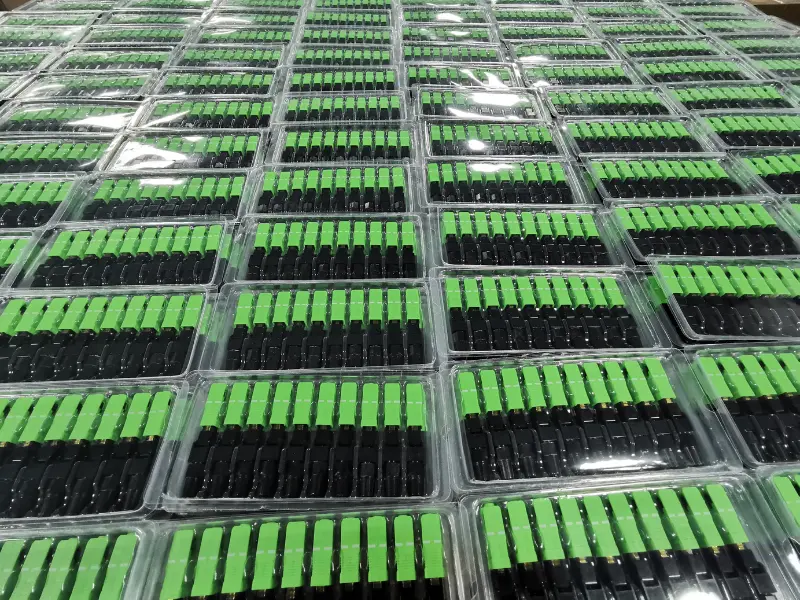

Очищення, остаточна перевірка та пакування
Після складання та тестування адаптер очищають від пилу, часток і залишків виробництва.
Остаточна перевірка підтверджує:
- Правильна модель товару
- Колір корпусу та пилозахисної кришки
- Стан поверхні
- Внутрішня чистота
- Точність етикетки та штрих-коду
- Кількість товару
- Спосіб упаковки
- Маркування картону
Сертифіковані адаптери перед відправленням пакуються оптом, окремо або в-спеціальну упаковку.
Волоконно-оптичні адаптери (також відомі як волоконно-оптичні муфти, волоконно-оптичні адаптери) призначені для з’єднання двох оптичних кабелів. Вони мають версії з одним волоконним роз’ємом (симплекс), подвійним волоконним роз’ємом (дуплекс) або іноді з чотирма волоконними роз’ємами (четвірний). Оптоволоконний адаптер можна вставляти в різні типи оптичних роз’ємів на обох кінцях оптоволоконного адаптера, щоб реалізувати перетворення між різними інтерфейсами, такими як FC, SC, ST, LC, MTRJ, MPO та E2000, і широко використовується в оптичних волоконно-розподільчих системах (ODF), забезпечуючи чудову, стабільну та надійну роботу.
Поширені типи волоконно-оптичних адаптерів
SC адаптер
Адаптер SC (Subscriber Connector) — це адаптер квадратної-форми, який використовує механізм push-pull для швидких і безпечних з’єднань. Він широко використовується в мережах передачі даних і телекомунікаційних мережах.
LC адаптер
Адаптер LC (Lucent Connector) — це невеликий з’єднувач високої -щільності з конструкцією push{1}}pull. Він зазвичай використовується в центрах обробки даних і телекомунікаційних програмах, де оптимізація простору має вирішальне значення.
ST адаптер
Адаптер ST (прямий наконечник) — це байонетний-з’єднувач із поворотним-увімкнути/відкрутити-механізмом. Хоча в сучасних установках він менш поширений, він широко використовувався в старих мережах.
Адаптер MTP/MPO
Адаптери MTP (Multi-Fiber Termination Push-on) і MPO (Multi-Fiber Push-On) використовуються для додатків із високою-щільністю. Вони часто пов’язані з паралельною оптикою та зазвичай використовуються в середовищах центрів обробки даних для високо-швидкісних з’єднань.
FC адаптер
Адаптер FC (Ferrule Connector) має гвинтовий-механізм і часто використовується в тестовому обладнанні та деяких старіших оптоволоконних мережах. У сучасних установках зустрічається рідше.
Адаптер MT-RJ
Адаптер MT-RJ (Mechanical Transfer-Registered Jack) — це дуплексний роз’єм із обома волокнами в одному малому форм-факторі. Він зазвичай використовується в мережевих додатках, де проблема простору.
Застосування оптоволоконного адаптера
Локальна мережа або Інтернет
Це використовується для встановлення локальних мереж, що складаються з комутаційних шнурів. Наприклад, коли йдеться про мережі Ethernet, патч-корди з’єднують пристрої за допомогою оптоволоконного адаптера або патч-панелі. На ринку доступно багато типів, які мають різні комбінації та різновиди.
Волоконно-оптичне закінчення
Він використовується для завершення оптичного волокна і зазвичай зустрічається в телекомунікаційних, локальних і кабельних телевізійних програмах. Ці адаптери зазвичай використовуються для підключення одного кінця оптичного волокна до адаптера для завершення, а іншого кінця волокон типу до його кінців. Подібним чином завершення можна виконати вручну або автоматично, залежно від ваших вимог і пристрою.
Мережа
Це використовується під час встановлення мережевих систем. І в цьому випадку для з'єднання комп'ютерів в мережу використовуються патч-корди. Оптоволоконний адаптер можна використовувати з лотком для з’єднання оптоволокна, оскільки він захищає їх від пошкодження. Однак ці адаптери прикріплені на кінці кожного шнура, щоб забезпечити правильну та ефективну роботу. Крім того, під час встановлення мережевих кабелів бажано використовувати такі інструменти, як стриппер і щипці. За допомогою цих інструментів усі дроти в мережевій системі обрізаються, зачищаються та правильно підключаються. Крім того, слід також переконатися, що використовується мідний-екранований кабель (RG6), оскільки він забезпечує кращу якість сигналу та мінімізує перешкоди від інших пристроїв.
Система безпеки
Це використовується в системі безпеки з сигналізацією. Цей адаптер підключається між будильником і приймачем, завдяки чому обидва пристрої можуть обмінюватися даними через бездротову мережу. Системі безпеки завжди потрібні надійні дані, тому найкраще для цієї мети підійдуть оптоволоконні адаптери.
Ступінь вогнестійкості адаптера
Займистість UL94 є найпоширенішим стандартом займистості пластикових матеріалів. Він використовується для оцінки вогнегасної здатності матеріалу після займання. Відповідно до швидкості горіння, часу горіння та проти-капельної здатності існує багато способів оцінити вогнегасну здатність. HB, V0, V1, V2 є різними класами вогнестійкості, тому що їхні класи різні, метод випробування вогнестійкості також різний, а також стандарт оцінки тесту. Ступінь вогнестійкості поступово підвищується від HB, V-2, V-1 до V-0.
Втрата вставки
Зазвичай внесені втрати повинні бути менше 0,2 дБ. Якщо внесені втрати занадто високі, це вплине на оптичну передачу.
Довговічність
Адаптер оптоволоконного кабелю потрібно часто підключати та від’єднувати під час використання, тому довговічність адаптера має бути високою. Нормальний стандарт вимагає, щоб кількість підключень і відключень могла досягати понад 500 разів без впливу на продуктивність.
Робоча температура
-40 градусів ~75 градусів є нормальним діапазоном робочих температур адаптера FC до ST.
Матеріал волоконно-оптичної втулки для вирівнювання адаптера
Гільза для вирівнювання є найважливішою частиною оптоволоконного адаптера. Як правило, використовуються металеві або керамічні матеріали. Відносно непоганий ефект матиме оптоволоконний перехідник з кераміки. Оскільки кристалічна структура кераміки тверда, і її непросто деформувати, можна досягти швидкого вирівнювання та високоточного з’єднання волокна торцем--до лиця.
інші
Вибираючи волоконно-оптичний адаптер, ви можете вибрати відносно високоякісні-та стабільні волоконно-оптичні адаптери завдяки вищевказаним важливим факторам. Звичайно, вам також потрібно враховувати інші фактори, які впливають на якість, наприклад міцність на розрив і відповідність стандартам. Волоконно-оптичні адаптери широко використовуються в кімнаті зв’язку, волокні FTTH до дому, локальній мережі, волоконно-оптичній системі зв’язку, обладнанні для передачі волоконно-оптичних з’єднань, бойовій готовності національної оборони тощо. Хоча волоконно-оптичний адаптер невеликий, його якість безпосередньо впливає на весь оптоволоконний зв’язок. Тому вибір оптоволоконного адаптера повинен бути суворим і комплексним.
Поради щодо волоконно-оптичних адаптерів
Крок 1:Огляньте волоконно-оптичний роз’єм, компонент або перегородку за допомогою фіброскопа.
крок 2:Якщо роз’єм забруднений, почистіть його за допомогою хімчистки.
Хімчистка:Використовуючи бобіно-очисник для касет із середнім тиском, протріть торець роз’єму сухою тканиною для чищення (один рух за один вплив) в одному напрямку. Для полірованих роз’ємів із кутовим фізичним контактом (APC) переконайтеся, що вся торцева поверхня з’єднується з тканиною для чищення. Сухе прибирання, як правило, видаляє забруднення повітрям, і його слід спробувати спочатку. Після чищення огляньте торцеву поверхню роз’єму на наявність забруднень.
крок 3:Огляньте роз'єм.
крок 4:Якщо роз’єм усе ще забруднений, повторіть техніку хімчистки.
крок 5:Огляньте роз'єм.
крок 6:Якщо роз’єм все ще забруднений, очистіть його за допомогою вологого чищення, а потім негайно сухого чищення, щоб переконатися, що на торцевій поверхні не залишилося залишків.
Вологе прибирання: злегка змочіть частину безворсової серветки розчином для чищення оптичних волокон (або > 91% ізопропіловим спиртом) і, застосовуючи середній тиск, спочатку протріть торець у вологу область, а потім на суху ділянку, щоб очистити можливі залишки з торця. Для полірованих роз’ємів APC переконайтеся, що вся торцева поверхня з’єднується з очисними серветками. Вологе прибирання є більш агресивним, ніж сухе, і видаляє забруднення, що переносяться повітрям, а також легкі залишки масла та плівки.
Крок 7:Ще раз огляньте роз’єм.
Крок 8:Якщо забруднення не вдалося видалити, повторіть процедуру очищення, поки торець не стане чистим.
Примітка:Ніколи не використовуйте спирт або вологе прибирання, не переконавшись, що вони не залишають слідів на торці. Або це призведе до пошкодження обладнання.
Повний посібник із поширених запитань щодо волоконно-оптичних адаптерів
Q: Що таке волоконно-оптичний мережевий адаптер?
Q: Що означає волоконно-оптичний адаптер?
З: Як очистити волоконно-оптичний адаптер?
Питання: як користуватися адаптером без волокна?
Питання: Що таке оголений оптоволоконний адаптер?
Питання: волоконно-оптичні адаптери – це те саме, що волоконно-оптичні з’єднувачі?
З: Які є типи волоконно-оптичних адаптерів?
З: Які ключові компоненти волоконно-оптичних адаптерів?
З: Які переваги використання волоконно-оптичних адаптерів?
З: Як обслуговувати волоконно-оптичні адаптери?
Q: Як вибрати волоконно-оптичні адаптери?
Q: Як очистити волоконно-оптичні роз'єми?
Q: Яке призначення оптоволоконного адаптера?
З: Що таке волоконно-оптичний адаптер LC?
Q: Яка різниця між одномодовими та багатомодовими адаптерами?
З: Яка різниця між чоловічим і жіночим адаптером?
Q: Що таке ослаблений волоконно-оптичний адаптер?
З: Що таке оптоволоконний адаптер із швидким-підключенням?
З: Що таке внесені втрати оптоволоконного адаптера?
Питання: чи довго служать волоконно-оптичні адаптери?
