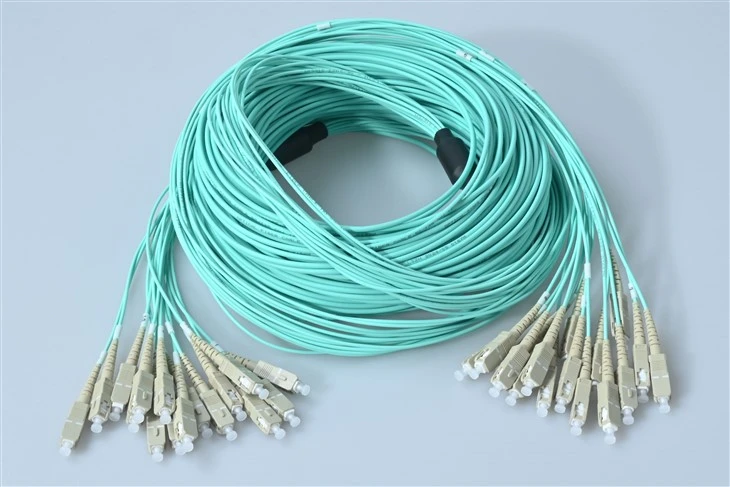

16-жильний патч-корд SC Multimode OM3

A: Чудове запитання! Ось угода: коли ви використовуєте 16 волокон, у вас є два варіанти: об’єднати 8 дуплексних кабелів або використовувати одну 16{4}}жильну збірку. Багато-волоконний підхід виграє з кількох причин. По-перше, управління кабелями стає значно простішим – один кабель для прокладки замість восьми окремих, які заплутують ваш шлях. По-друге, ви значно економите місце в стелажах у -середовищі з високою щільністю. По-третє, час інсталяції різко скорочується – ми бачили, як технічні спеціалісти скорочують час виправлення на 60-70% порівняно з використанням окремих дуплексів. Єдиний компроміс? Якщо виникає проблема з одним волокном, ви вирішуєте проблему в межах пучка. Але з нашими внесеними втратами менше або дорівнює 0,3 дБ для всіх 16 ядер, збої трапляються надзвичайно рідко.

A: Це, мабуть, найпоширеніше запитання, яке ми отримуємо! Коротка відповідь: для з’єднань 10G на відстані до 300 метрів OM3 ідеальний – і, чесно кажучи, він покриває близько 95% центрів обробки даних. Ось технічна деталь: OM3 має ефективну модальну смугу пропускання 2000 МГц·км при 850 нм, тоді як OM4 збільшує її до 4700 МГц·км. Що це означає практично? OM3 підтримує 10G на відстані до 300 м, 40G на відстані до 100 м і 100G на відстані до 100 м. OM4 збільшує ці відстані – від 10G до 400м, від 40G до 150м, від 100G до 150м. Отже, якщо ви не використовуєте довші з’єднання або не плануєте оновлення 40G/100G найближчим часом, OM3 забезпечить вам чудову продуктивність за кращою ціною. Обидва використовують однакову серцевину 50/125 мкм і водяну оболонку, тому вони повністю сумісні з наявною інфраструктурою OM3.

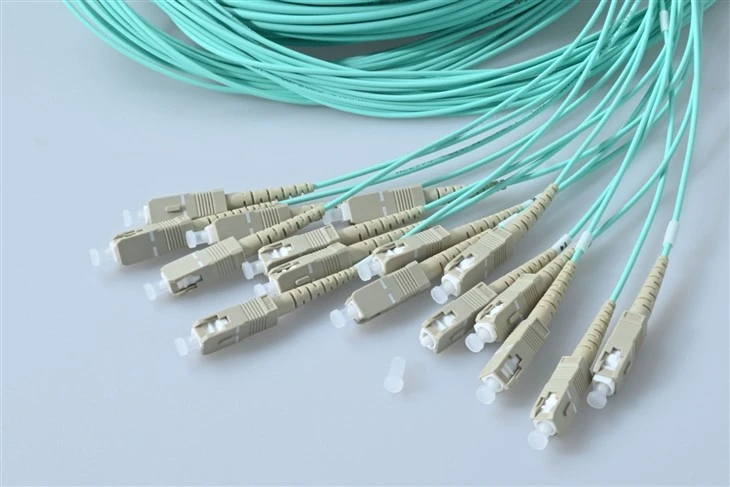

A: Абсолютно – це краса роз’єму SC! Кожне з 16 волокон завершується стандартним роз’ємом SC, тож їх можна підключати прямо до будь-якої панелі адаптера SC, ODF або порту обладнання, який у вас уже є. Механізм фіксації SC-pull ідентичний незалежно від того, чи йде він від одного дуплексного кабелю чи від нашої 16-жильної збірки. Слід пам’ятати одну річ: переконайтеся, що ваша комутаційна панель або схема адаптера вміщає 16 портів SC у потрібному вам розташуванні. Зазвичай ми бачимо, як клієнти використовують їх із адаптерними панелями SC високої щільності, які містять 12 або 24 порти. Якщо вам потрібна допомога в плануванні конфігурації панелі, просто зв’яжіться – ми виконали сотні таких розгортань і можемо поділитися тим, що працює найкраще.

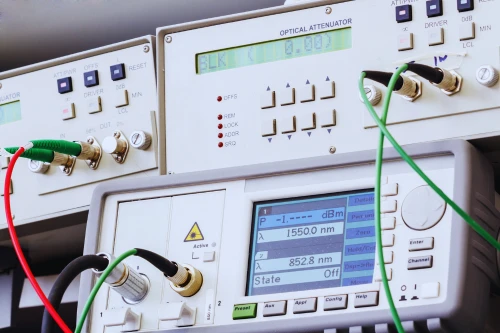

Відповідь: Наші 16-жильні патч-корди SC OM3 протестовано, щоб забезпечити менше або дорівнює 0,3 дБ внесених втрат на роз’єм – це галузевий стандарт для зборок преміум-класу-. З двома з’єднувачами на посилання (по одному на кожному кінці) загальна втрата в з’єднанні становить менше або дорівнює 0,6 дБ. Для розрахунку бюджету зв’язку врахуйте ось що: втрати з’єднувача (0,6 дБ), затухання волокна (3,5 дБ/км при 850 нм для OM3) і будь-які точки з’єднання, якщо це можливо. Для типового 100-метрового зв’язку 10G ви використовуєте, можливо, 0,35 дБ для самого волокна плюс 0,6 дБ для роз’ємів – цілком у межах бюджету 2,6 дБ, який дозволяє 10GBASE-SR. Ми на 100% перевіряємо кожне волокно перед відправкою та додаємо звіт про випробування, щоб ви точно знали, що отримуєте. Без сюрпризів.

A: Гарне мислення – ідентифікація волокон має вирішальне значення, коли ви маєте справу з багато-волоконними кабелями! Ми дотримуємося стандарту кодування кольорів TIA-598, який використовує певну послідовність із 12 кольорів (синій, помаранчевий, зелений, коричневий, шиферний, білий, червоний, чорний, жовтий, фіолетовий, рожевий, морський) плюс смуги для волокон 13-24. У 16-жильному кабелі волокна 1-12 мають суцільні кольори, а волокна 13-16 використовують перші чотири кольори зі смугою або маркером. Кожне волокно також пронумеровано на ніжках прориву. Професійна порада: коли ви документуєте свою інсталяцію, сфотографуйте обидва кінці, щоб було видно послідовність кольорів – це заощадить вам години на пошуки несправностей у дорозі. Якщо вам потрібна спеціальна колірна схема або конкретне маркування для вашої організації, ми також можемо задовольнити це.

Відповідь: Самі роз’єми SC мають відносно більшу площу порівняно з LC, але саме волокно є досить гнучким. Для наших багато-волоконних кабелів OM3 мінімальний радіус вигину під навантаженням у 10 разів перевищує зовнішній діаметр кабелю, а без навантаження — приблизно в 5 разів. Для типового 16-жильного розподільного кабелю це становить приблизно 50-60 мм (приблизно 2 дюйми) після встановлення. Окремі відривні ніжки на кінцях SC можуть згинатися щільніше – до радіусу приблизно 30 мм. Ось у чому річ: завжди залишайте трохи слабини в точках переходу, а не змушуйте круті вигини. Щільні вигини збільшують затухання та можуть з часом спричинити макро{16}}втрати на вигини. Для додатків із обмеженим простором розгляньте наш варіант оптоволокна, нечутливого до вигинів – воно справляється з вигинами радіусом 7,5 мм без значного збільшення втрат.
