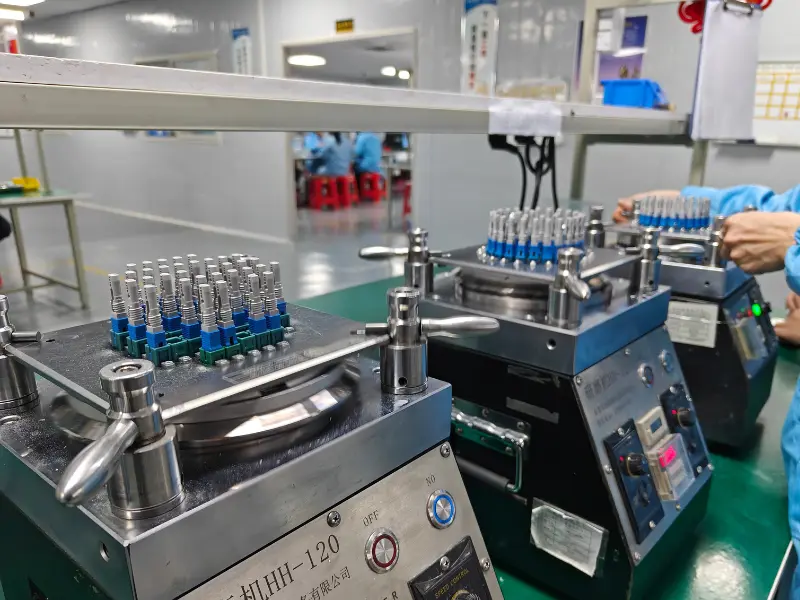

Волоконно-оптичний роз'єм

Роз'єми Lucent (LC)

З’єднувачі LC мають одні з найменших наконечників розміром 1 1/4 мм, що приблизно вдвічі менше розміру з’єднувача ST. Їх крихітний розмір ставить їх у категорію наконечників малого форм-фактора. Ці роз’єми добре підходять для багатомодових трансиверів і одномодових-кабелів.

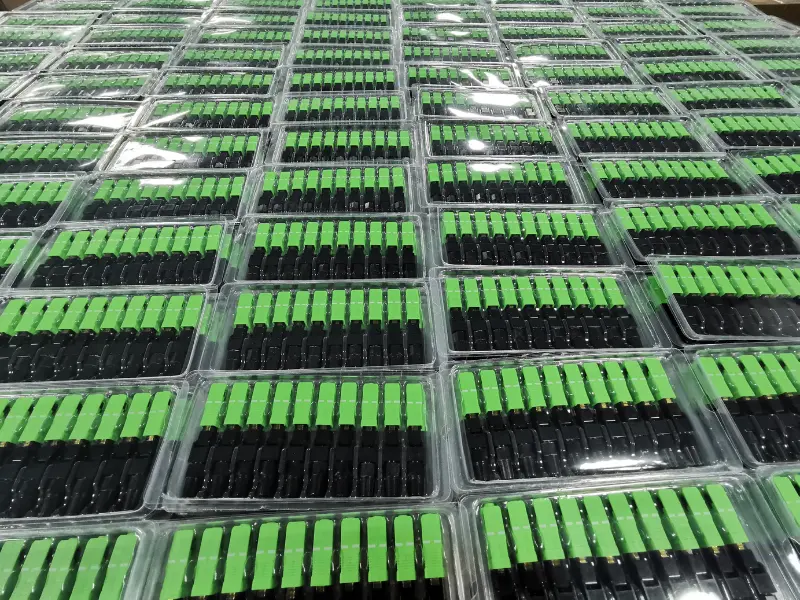

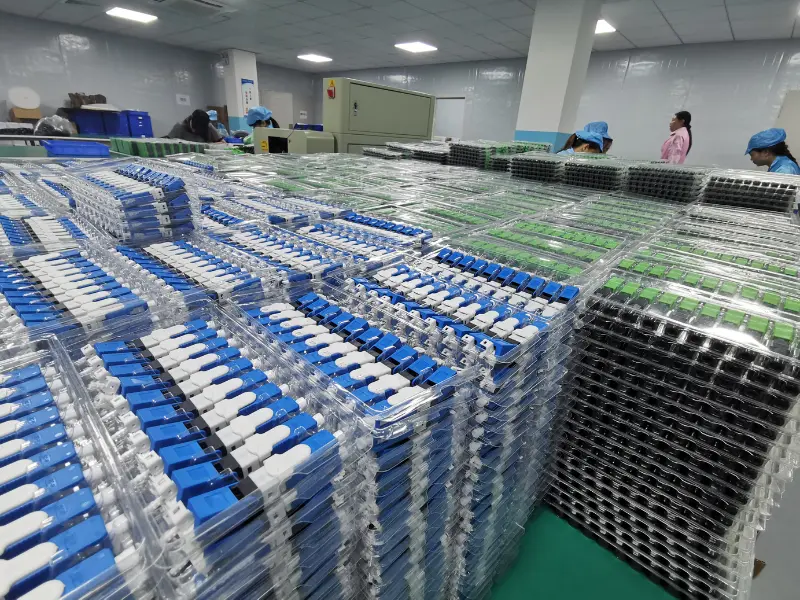

Стандартні роз'єми (SC)

З’єднувачі SC мають наконечник 2 1/2 мм, який фіксується на місці. Поштовхування та потягування закріплюють роз’єм. Ці типи завершень мають високі рівні продуктивності, що разом із падінням ціни з моменту їх появи сприяло їх величезній популярності в багатьох додатках. Насправді, багато програм, які раніше використовувалися для роз’ємів ST, тепер використовують замість них роз’єми SC, оскільки SC було винайдено, щоб замінити ST як у телекомунікаціях, так і в передачі даних.

З'єднувачі ST

З’єднувачі ST є одними з найстаріших типів з’єднувачів оптоволоконних кабелів. До 2005 року цей запатентований бренд AT&T роз’єму вважався одним із найпопулярніших кінцівок оптоволокна. Хоча рішення, які вирішують деякі проблеми, наявні роз’єми ST замінили ці роз’єми, вони все ще залишаються популярними. Сьогодні їхня вартість низька через їхній вік, що робить їх вибором для-проектів з урахуванням бюджету. Конструкція з’єднувачів ST – це 2 1/2 мм наконечник із байонетним-з’єднанням між волокнами через адаптер. У цих наконечниках використовується пружинне{10}}навантаження, що може ускладнити встановлення, якщо деталі не мають точної посадки, хоча гніздо зі шпонкою допомагає вирівняти наконечники для з’єднання.

Роз'єми з наконечником (FC).

Роз’єми FC вважалися одними з найпопулярніших для використання з одномодовими-з’єднаннями до появи роз’ємів LC і SC. Для них використовується гвинтовий-наконечник із шпонкою. Однак процес загвинчування наконечника потребує додаткового часу та зусиль порівняно з замикаючими з’єднувачами SC. Гвинт-у конструкції запобігає перериванню з’єднання, навіть якщо хтось тягне за кабель або система працює в місцях із великою кількістю рухів. Відео через оптоволокно є одним із варіантів використання цих типів роз’ємів завдяки постійному потоку даних через кабель і безпеці роз’єму. Подібно до з’єднувачів ST і SC, для наконечників FC використовується наконечник 2 1/2 мм. За допомогою гібридного адаптера будь-хто може створити міст між цими типами роз’ємів.

Багатопозиційні оптичні (MPO) з’єднувачі-

MTP є комерційною маркою роз’ємів MPO. З’єднувачі MTP і MPO однакові, за винятком того, що бренд MTP спеціально використовується для високо-додатків, тоді як MPO працює в більш механічних ситуаціях. Ці два роз’єми зазвичай з’єднують стрічкові кабелі з декількома волокнами. Ці роз’єми мають від двох до шести рядів по 12 або 16 волокон. З’єднувачі MPO з 12 волокнами в ряду можуть мати від двох до шести рядів, причому два найбільш поширені. З’єднувачі, які мають 16 волокон у ряду, не мають більше двох рядів. Для з’єднання кінців волокна з іншим кабелем або електронним пристроєм використовуються шпильки та отвори. Найчастіше цей тип роз’єму застосовується або у високо-швидкісних з’єднаннях, які використовують багатомодовість, або для попередньо-групування кабелів.

Роз’єми MT-RJ

Сьогодні роз’єми MT-RJ зникли з використання. Однак деякі системи можуть потребувати цих роз’ємів для ремонту. MT-RJ працює лише для багатомодових кабелів із дуплексними волокнами. Обидва волокна входять у наконечник, який з’єднується зі своєю половиною за допомогою штифтів і отворів, подібно до закінчення MPO. Існують також деякі варіанти роз’ємів цього типу-і-роз’ємів.

Очистіть роз’єми

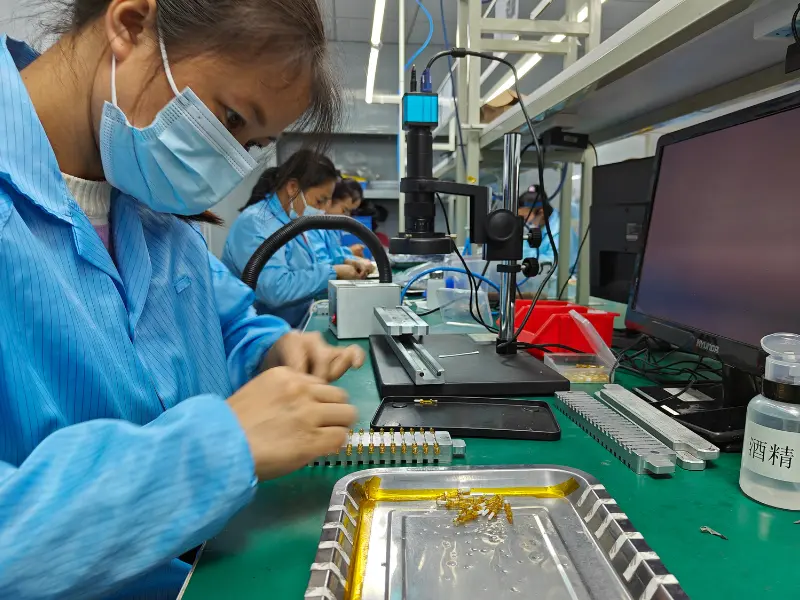

Одним із найважливіших кроків для догляду за оптоволоконними кабелями та з’єднувачами є їх регулярне та ретельне очищення. Бруд, пил, масло та інші забруднення можуть вплинути на якість і ефективність ваших оптичних сигналів, спричинити ослаблення, відображення та перешкоди та навіть пошкодити серцевину волокна чи торець-з’єднувача. Щоб очистити роз’єми, використовуйте серветку без ворсу, очищувальну касету або каністру зі стисненим повітрям, залежно від типу та розміру роз’єму. Вам також слід перевірити роз’єми до та після чищення за допомогою мікроскопа або відеозонда, щоб переконатися, що на них немає сміття та подряпин.
Зберігайте кабелі належним чином
Іншим ключовим фактором для обслуговування оптоволоконних кабелів і з’єднувачів є їх належне зберігання, коли вони не використовуються або перевозяться. Ви повинні уникати впливу на ваші кабелі екстремальних температур, вологості, сонячного світла, хімічних речовин або механічного впливу, оскільки вони можуть погіршити матеріал волокна, спричинити тріщини або зламати кабель. Ви також повинні обережно та нещільно змотувати кабелі, дотримуючись рекомендованого радіуса вигину та уникаючи перегинів, скручувань або вузлів. Ви повинні чітко позначати свої кабелі та використовувати захисні кришки, пакети або футляри, щоб запобігти пилу та пошкодженню роз’ємів.
Регулярно перевіряйте свої кабелі

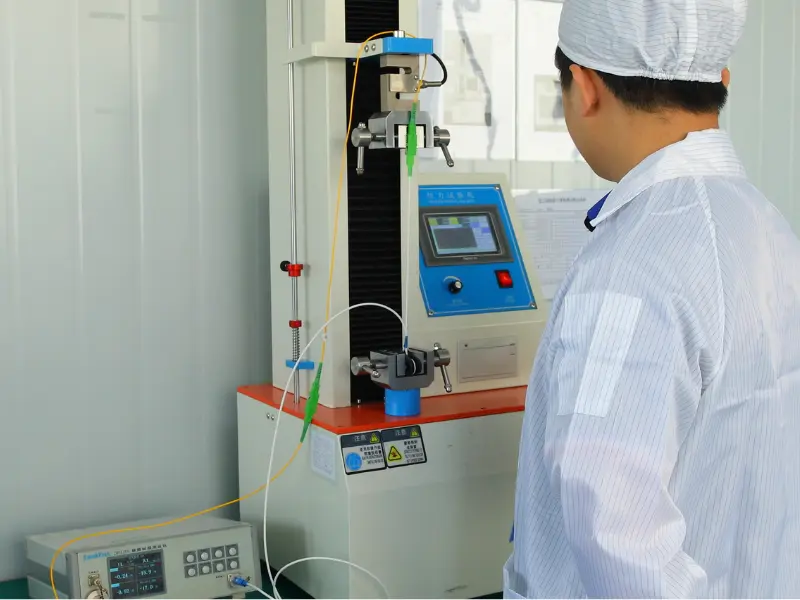

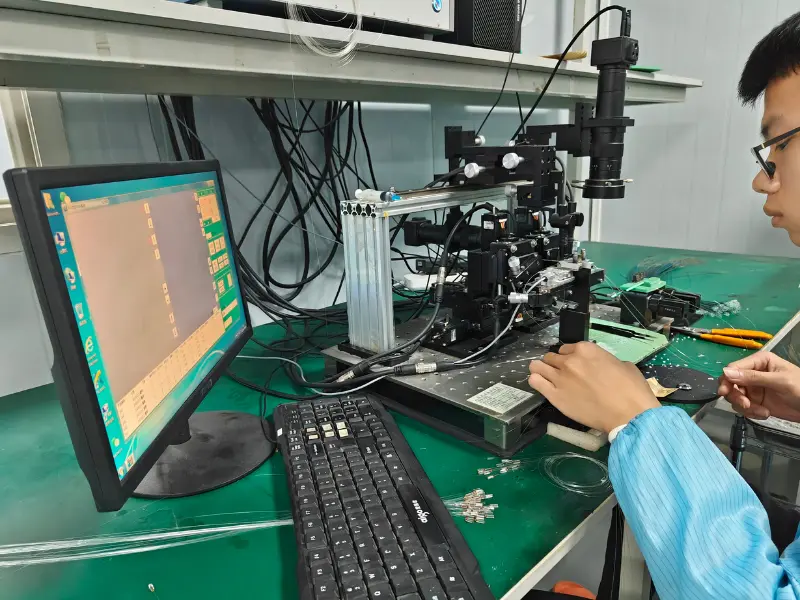

Щоб переконатися, що оптоволоконні кабелі та з’єднувачі працюють належним чином і забезпечують очікувану продуктивність, вам слід регулярно перевіряти їх за допомогою відповідних інструментів і методів. Вимірюйте оптичну потужність, затухання та втрати в кабелях за допомогою вимірювача потужності, джерела світла або оптичного рефлектометра в часовій області (OTDR). Ви також повинні перевірити якість і цілісність своїх оптичних сигналів за допомогою оптичного аналізатора спектра (OSA) або аналізатора оптичної модуляції (OMA). Вам слід порівняти результати тестування зі специфікаціями та стандартами вашої системи та виявити будь-які проблеми чи аномалії.
За потреби відремонтуйте або замініть кабелі
Іноді, незважаючи на всі ваші зусилля, ваші оптоволоконні кабелі та роз’єми можуть бути пошкоджені, зношені або вийти з ладу, які неможливо виправити чищенням або тестуванням. У такому випадку вам слід якомога швидше відремонтувати або замінити кабелі, щоб уникнути подальших проблем або простоїв. Для з’єднання зламаних або порізаних волокон слід використовувати зварювальний апарат або механічне з’єднання, дотримуючись інструкцій виробника та заходів безпеки. Ви також повинні використовувати сумісні та високоякісні-з’єднувачі, адаптери та патч-корди для підключення або заміни кабелів і уникати змішування різних типів або сортів волокна.
Навчіть свій персонал і дотримуйтеся найкращих практик
Нарешті, один із найефективніших способів обслуговування оптоволоконних кабелів і з’єднувачів – це навчання персоналу та дотримання найкращих практик поводження, встановлення та експлуатації оптоволоконної системи. Ви повинні навчити свій персонал основам волоконної оптики, типам і характеристикам волоконних кабелів і з’єднувачів, потенційним небезпекам і ризикам роботи з волокном, а також належним процедурам і методам очищення, зберігання, тестування, ремонту та заміни волоконних компонентів. Ви також повинні дотримуватися галузевих стандартів і вказівок щодо встановлення, завершення та сертифікації оптоволокна, а також документувати свою діяльність з обслуговування та записи.
