Оптоволоконна косичка
Evolux Fiber: Ваш професійний виробник волоконно-оптичних косичок!
Shenzhen Evolux Fiber Co., Ltd є провідним постачальником передових оптичних рішень, що спеціалізується на дослідженні, розробці, виробництві та розповсюдженні високоякісних оптоволоконних продуктів. Заснована в 2013 році зі штаб-квартирою в Шень Чжень, Китай, ми стали надійним ім’ям у сфері волоконної оптики. Звертаючи особливу увагу на інновації та надійність, ми прагнемо задовольнити постійні потреби світової телекомунікаційної галузі.
Наші переваги
Різноманітний портфель продуктів
Ми надаємо широкий асортимент оптичних волокон, від одномодових і багатомодових оптичних волокон до спеціальних оптичних волокон для конкретних застосувань, включаючи волоконно-оптичні кабелі, з’єднувачі, трансивери, адаптери та супутні аксесуари для задоволення різноманітних потреб наших клієнтів. .
Відмінна підтримка клієнтів
Ми зібрали команду експертів, які готові підтримувати наших клієнтів. Вони допомагають клієнтам у виборі правильного оптоволоконного рішення та керують процесом впровадження, дозволяючи клієнтам насолоджуватися комплексними передпродажними консультаціями до післяпродажної підтримки та технічної допомоги.

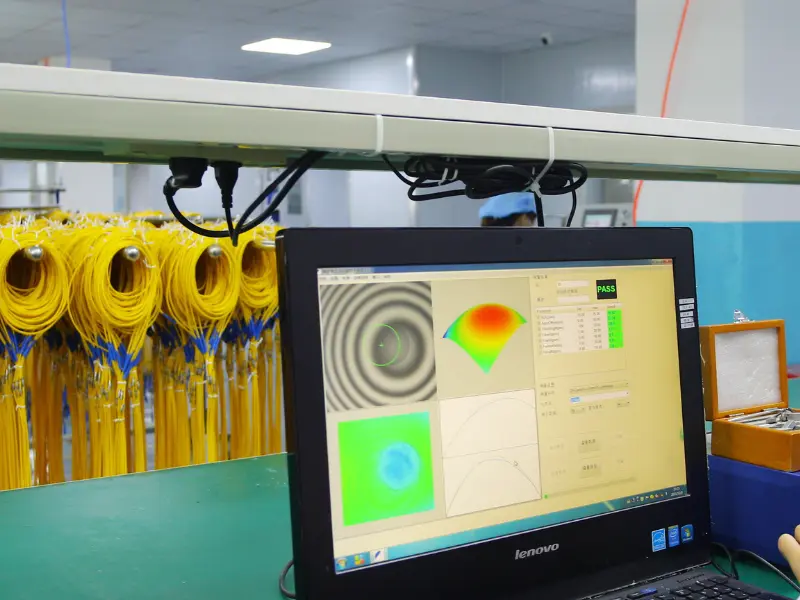

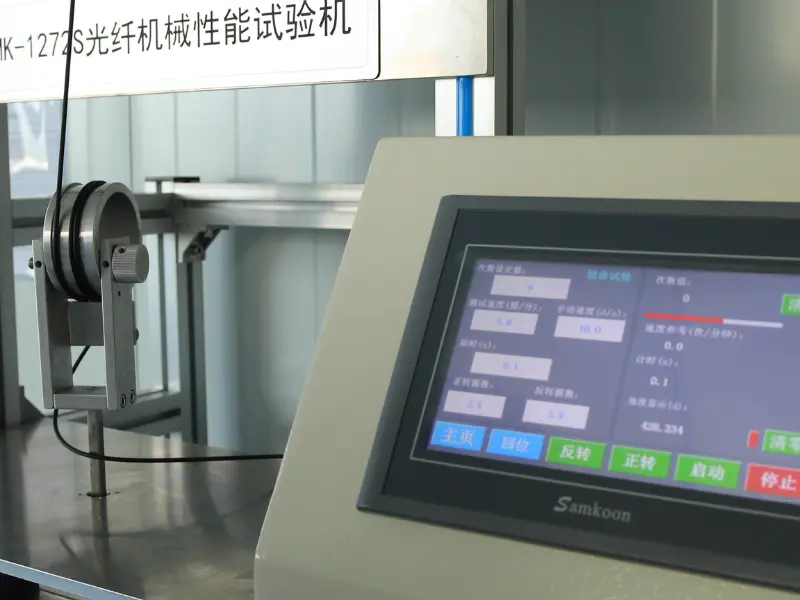

Розширені засоби досліджень і розробок
Сучасні науково-дослідні засоби, обладнання та спеціалізовані лабораторії забезпечують ідеальне середовище для проведення передових досліджень, експериментів і випробувань волоконно-оптичних матеріалів, проектування та виробничих процесів.
Професійні послуги з налаштування
Ми пропонуємо варіанти налаштування, які дозволяють клієнтам пристосувати волоконно-оптичні продукти до своїх конкретних потреб. Діаметр волокна, матеріал покриття або тип з’єднувача можна гнучко налаштувати.
Категорія продукту
Найновіші продукти
Оптоволоконний пігтейл зазвичай має оптичний роз’єм, попередньо встановлений на одному кінці, а інший кінець оголеного волокна використовується для з’єднання з іншим волокном. Пігтейли можуть мати гніздо або штекер. Волоконно-оптичні косички зазвичай знімають із оболонки, щоб їх можна було з’єднати, а потім захищають у лотку для з’єднання волокон механічним або термічним протектором для з’єднання.
Класифікація волоконно-оптичних пігтейлів
За типом волокна
Волоконно-оптичні косички поділяються на два основних типи: одномодове (жовтого кольору) і багатомодове (помаранчевого кольору) волокно. Багатомодові волоконно-оптичні роз’єми використовують об’ємні багатомодові волоконно-оптичні кабелі зі специфікаціями 62,5/125 мікрон або 50/125- мікрон, закінчені багатомодовими оптоволоконними роз’ємами на одному кінці. Крім того, багатомодові волоконно-оптичні кабелі 10G (OM3 або OM4) доступні у вигляді волоконно-оптичних гілок, які зазвичай відрізняються кольором морської оболонки. З іншого боку, в одномодових волоконно-оптичних кабелях використовуються одномодові волоконно-оптичні кабелі розміром 9/125 мікрон, а на одному кінці вони закінчуються одномодовими волоконно-роз’ємними з’єднувачами.
Доступні різноманітні волоконно-оптичні кіски. кожен закінчується окремим роз’ємом. Зазвичай використовувані кабельні з’єднувачі Pigtail включають низку варіантів, таких як волоконний волоконний кінець LC, волоконний волоконний кінець SC, волоконний кінець ST, волоконний кінець FC, волоконний кінець MT-RJ, волоконний кінець E2000 та інші. Кожен роз’єм має переваги та підходить для різних програм і систем. Давайте детальніше розглянемо деякі з них, які зазвичай використовуються:
● SC Fiber Optic Pigtail:Кабельний з’єднувач SC має конструкцію неоптичного від’єднання з наконечником з цирконію або нержавіючого сплаву з попереднім радіусом діаметром 2,5 мм. SC fiber pigtail відомий своєю економічною ефективністю та широким використанням у CATV, LAN, WAN, тестуванні та вимірюванні.
● FC Fiber Optic Pigtail:Оптоволоконний роз'єм FC використовує металевий корпус оптичних роз'ємів FC і має структуру гвинтового типу з високоточними керамічними наконечниками. Волоконно-оптичні косички FC та супутні вироби знаходять широке застосування в загальних волоконно-оптичних з’єднаннях.
● ST Fiber Optic Pigtail:Роз'єм ST pigtail особливо популярний для багатомодових оптоволоконних мереж. Він має подовжену наконечник діаметром 2,5 мм, виготовлений із кераміки (окис цирконію), нержавіючого сплаву або пластику. Оптоволоконні ST-волокна зазвичай використовуються в телекомунікаціях, промисловості, медицині та датчиках.
За прикладним середовищем
Існують спеціалізовані волоконні кабелі, відомі як броньовані волоконні кіски та водонепроникні волоконні кіски, призначені для роботи в суворих і екстремальних умовах.
● Броньована кіска:Броньовані волоконно-оптичні косички виготовлені з трубки з нержавіючої сталі або іншого міцного сталевого матеріалу всередині зовнішньої оболонки. Така конструкція забезпечує додатковий захист волокна та підвищує загальну надійність мережі. Це також допомагає запобігти пошкодженню, спричиненому гризунами, будівельними роботами або вагою інших кабелів.
● Водонепроникна кіска:Водонепроникна косичка з волокна розроблена з посиленим водонепроникним блоком з нержавіючої сталі та броньованим покриттям із ПЕ (поліетилену) для зовнішнього використання. Цей тип косичок добре підходить для суворих умов, таких як вежі зв’язку, установки кабельного телебачення та військові програми. Водонепроникний кабель із косою стрічкою забезпечує чудову міцність, міцність на розрив і надійну роботу, що робить його ідеальним для підключення поза приміщеннями.
Волоконно-оптичні кіски мають різну кількість волокон, наприклад 1, 2, 4, 6, 8, 12, 24 і 48 ниток. Конструкція кіски залежить від кількості волокон.
● Симплексний волоконно-оптичний кісок:Цей тип містить одне волокно та один конектор на одному кінці.
● Duplex Fiber Optic Pigtail:Дуплексна косичка складається з двох волокон і двох роз’ємів на одному кінці, причому кожне волокно зазвичай позначається як «A» або «B» або використовується різнокольоровий роз’єм для позначення полярності.
Подібним чином, кіски з 4, 6, 8, 12, 24, 48 і навіть більше ніж 48 волокнами мають свої відповідні особливості, що відповідають конкретним потребам різних програм і систем.
Примітка: волоконно-оптичні роз’єми мають роз’єми типу «мама» (використовуються в коммутаційних панелях для легкого з’єднання) або роз’єми «папа» (підключаються безпосередньо до оптичних приймачів для передачі сигналу).
Переваги волоконно-оптичних косичок
Простота монтажу
Волоконно-оптичні роз’єми постачаються з попередньо завершеними з’єднувачами, що полегшує їх установку та зменшує потребу в кінцевій частині на місці. Це спрощує процес встановлення та економить час.
Послідовні та високоякісні термінації

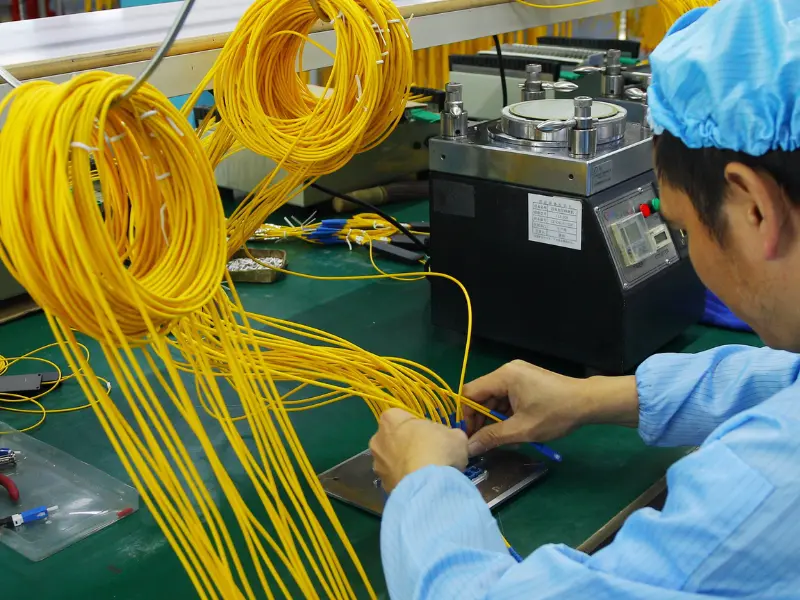

Пігтейли закінчуються на заводі, що забезпечує послідовне та високоякісне закінчення. Це мінімізує ризик людської помилки під час польових завершень, що призводить до кращої загальної продуктивності.
Сумісність
Пігтейли можна завершувати різними типами роз’ємів, такими як SC, LC, ST або іншими, що забезпечує сумісність з різним обладнанням і системами. Ця адаптивність є цінною в різноманітних мережевих середовищах.
Зменшена втрата сигналу
Заводські наконечники та точність вирівнювання роз’ємів допомагають мінімізувати втрати сигналу та забезпечити ефективну передачу світла. Це має вирішальне значення для підтримки продуктивності та цілісності волоконно-оптичної мережі.
Застосування волоконно-оптичних косичок
Кінцеві волоконно-оптичні кабелі
Волоконно-оптичні косички зазвичай використовуються для завершення волоконно-оптичних кабелів, які використовуються для передачі оптичних сигналів на великі відстані. Пігтейли підключаються до оптоволоконного кабелю, а потім з’єднуються або завершуються оптичним роз’ємом до іншого компонента системи, наприклад патч-панелі або оптичного трансивера.
Побудова волоконно-оптичних мереж
Волоконно-оптичні пігтейли широко використовуються в побудові волоконно-оптичних мереж, де вони використовуються для підключення різних компонентів, таких як оптичні трансивери, оптичні підсилювачі та оптичні розгалужувачі. Вони забезпечують надійне та ефективне з’єднання між цими компонентами, забезпечуючи належну передачу оптичних сигналів у мережі.
Центри обробки даних
Волоконно-оптичні гілки також використовуються в центрах обробки даних для підключення оптичних трансиверів і патч-панелей. Це дозволяє центрам обробки даних обробляти великі обсяги трафіку даних ефективно та з мінімальною втратою сигналу, забезпечуючи високу швидкість і надійність передачі даних.
Тестування та технічне обслуговування
Волоконно-оптичні косички також використовуються для тестування та обслуговування волоконно-оптичних систем. Вони забезпечують зручний спосіб тестування оптичних сигналів без переривання основного оптоволоконного кабелю, полегшуючи виявлення та вирішення проблем.
Волоконно-оптичні косички вимагають належного встановлення та завершення для забезпечення оптимальної продуктивності. Давайте розглянемо покроковий процес як для встановлення, так і для припинення, разом із деякими порадами щодо обслуговування.
Процес встановлення
Почніть з підготовки оптоволоконного кабелю, переконавшись, що він чистий і без будь-яких пошкоджень або перегинів. Очистіть зовнішню оболонку кабелю за допомогою стрипера для волокон, оголивши нитки волокон. Очистіть відкриті волокна безворсовими серветками та ізопропіловим спиртом, щоб видалити будь-який бруд або забруднення. Підготуйте кіску, знявши з неї захисне покриття, залишивши невелику довжину оголеного волокна. Вирівняйте зачищені кінці кабелю та косичку, переконавшись, що вони правильно вирівняні для зварювання або механічних з’єднань. Щоб надійно з’єднати волокна разом, використовуйте зварювання або механічні з’єднувачі. Захистіть місце з’єднання або точку з’єднання за допомогою термозбіжної трубки або з’єднувальних черевиків. Перевірте встановлену косу за допомогою оптичного вимірювача потужності, щоб перевірити силу сигналу. Загальні додатки та галузі, які використовують волоконно-оптичні косички, включають телекомунікації, центри обробки даних, медичні установи та промислову автоматизацію. Вони необхідні для підключення різних пристроїв, таких як комутатори, маршрутизатори, трансивери та патч-панелі.
Процес припинення
Почніть з підготовки оптоволоконного кабелю подібним чином, як описано в процесі встановлення. Зніміть зовнішню оболонку кабелю, щоб оголити волокна. Очистіть обидва кінці кабелю безворсовими серветками та ізопропіловим спиртом, щоб видалити будь-які забруднення. Підготуйте роз’єм, знявши його захисний ковпачок і також очистивши його. Вставте кожне волокно у відповідний слот на наконечнику з’єднувача. Надійно прикріпіть корпус роз’єму, щоб забезпечити розвантаження волокон із закінченнями. Огляньте та очистіть надлишки клею чи сміття навколо зони роз’єму. Перевірте кожну кінцеву косу за допомогою оптичного вимірювача потужності, щоб переконатися в належній передачі сигналу. Щоб підтримувати оптимальну роботу волоконно-оптичних гілок, необхідні регулярний огляд і очищення. Уникайте надмірного згинання або скручування, оскільки це може призвести до втрати сигналу або поломки. Крім того, захищайте їх від пилу та вологи.
Фактори, які слід враховувати перед вибором волоконно-оптичних косичок
Тип волокна
Перше, на що потрібно звернути увагу при виборі оптоволоконного кабелю - це тип волокна. Існує два основних типи волокна: одномодове і багатомодове. Одномодове волокно призначене для передачі на великі відстані, тоді як багатомодове волокно краще підходить для коротших відстаней. Якщо ви передаєте дані на великі відстані, ви захочете використовувати одномодове волокно. Якщо ви передаєте дані на менші відстані, достатньо буде багатомодового волокна.
Розмір ядра
Розмір жили волоконно-оптичного кабелю відповідає діаметру скляної або пластикової жили, яка передає світловий сигнал. Розмір жили впливає як на пропускну здатність, так і на відстань кабелю. Загалом, більші розміри ядра краще підходять для менших відстаней і меншої пропускної здатності, тоді як менші розміри ядра кращі для більших відстаней і більшої пропускної здатності.
Матеріал куртки
Матеріал оболонки волоконно-оптичного кабелю важливий, оскільки він захищає волокно від пошкоджень і факторів зовнішнього середовища. Є кілька різних матеріалів оболонки на вибір, включаючи PVC, LSZH і Plenum. ПВХ є найпоширенішим матеріалом оболонки, який підходить для більшості застосувань. Куртки LSZH (Low Smoke Zero Halogen) використовуються в середовищах, де дим і токсичні пари можуть становити небезпеку, наприклад, у літаках або підводних човнах. Кожухи нагріву використовуються в приміщеннях для обробки повітря, наприклад в офісних будівлях.
Тип роз'єму
Тип роз’єму є ще одним важливим фактором, який слід враховувати при виборі оптоволоконного кабелю. Існує кілька різних типів роз’ємів, включаючи SC, FC, ST і LC. Тип роз’єму, який ви виберете, залежатиме від обладнання, до якого ви підключаєтесь, і відстані між ними.
Середовище встановлення
Нарешті, вибираючи волоконно-оптичний кабель, ви захочете врахувати середовище встановлення. Для різних умов потрібні різні типи кабелів. Наприклад, якщо ви прокладаєте кабель у суворих зовнішніх умовах, ви захочете вибрати кабель, призначений для використання поза приміщенням і здатний протистояти впливу стихії. Якщо ви встановлюєте кабель у центрі обробки даних, ви захочете вибрати кабель, який легко встановити та керувати ним.
Поради щодо волоконно-оптичних косичок
Зберігайте кабельні роз’єми в чистоті та сухості
Перед використанням волоконно-оптичних кабелів очистіть роз’єми на кабелі та на кабелях або портах, до яких під’єднано кабель. З’єднувачі можуть легко забруднитися пилом, олією з рук, залишками плівки, що конденсуються випарами повітря, а також покриттям, що залишилося після випаровування води та розчинників. Волога також може роз'їдати кабельні кінці, тому зберігайте кабелі в сухих місцях.
Залиште пилозахисні кришки до підключення
Пилозахисні ковпачки запобігають потраплянню забруднень і вологи на роз’єм і захищають його від пошкоджень. Знявши пилозахисний ковпачок, перевірте та очистіть наконечник перед підключенням до іншого кабелю чи пристрою. Використовуйте лише чистячі засоби, призначені для волоконно-оптичних роз’ємів.
Заспокойся
Оптоволоконні кабелі надзвичайно міцні, складаються з оболонки, покриттів і оболонок, які захищають тонкі скляні нитки та забезпечують міцність. Проте, якщо з ними поводитися неправильно, скляні нитки можуть зламатися, що вплине на передачу сигналу.
Тест на наявність балів
Перевищення радіуса вигину або номінальних показників стійкості до здавлення кабелю може вплинути на продуктивність, тому використовуйте візуальний локатор несправностей (VFL), щоб знайти будь-які точки збою, або вимірювач потужності, щоб визначити, чи є втрата сигналу.
Уникайте заплутаних кабелів
Змотуйте волоконно-оптичні кабелі та закріплюйте з’єднувачі за допомогою кріплень типу «липучка». Оскільки стиснуті кабелі можуть спричинити втрату сигналу, уникайте використання пластикових стяжок. Якщо єдиним рішенням є застібки-блискавки, застібніть їх вільно.
Остаточний посібник із поширених запитань щодо волоконно-оптичних косичок
З: Для чого використовуються кіски Fiber?
Q: Яка різниця між кіскою та патч-кордом?
З: Що таке волоконно-оптичний кісок?
Q: Як перевірити роз'єми?
Питання: якого розміру волокниста косичка?
Питання: Які бувають типи волоконних косичок?
З: Де використовуються волокнисті кіски?
З: Яка різниця між оптоволоконним кабелем і патч-кордом?
Q: Які типи волоконно-оптичних косичок доступні?
Q: Яка довжина хвилі для волоконно-оптичної кіски?
З: На яку максимальну відстань може передавати сигнал оптоволоконний кінець?
Питання: Як працює волокниста косичка?
Питання: Який найпоширеніший роз'єм для косички широко використовується?
З: Де ми використовуємо з’єднання косичок?
Q: Як ви зрощуєте кіски?
З: Що таке однорежимний косичку?
Питання: Як замінити роз'єм з косичкою?
Питання: Які переваги мають попередньо завершені волоконно-оптичні кіски?
З: Яке максимальне натягування для волоконно-оптичних косичок?
Питання: чи волоконно-оптичні кіски підходять для зовнішнього застосування?
Як один із провідних виробників та постачальників волоконно-оптичних косичок у Китаї, ми щиро вітаємо вас придбати волоконно-оптичні косички на складі на нашому заводі. Усі індивідуальні продукти мають високу якість і низьку ціну. Щоб отримати прайс-лист і безкоштовний зразок, зв’яжіться з нами зараз.
