Рішення FTTH ODN для швидкого та надійного розгортання оптоволоконного доступу
Evolux постачає-компоненти пасивної волоконно-оптичної мережі для мереж доступу FTTH, FTTx і PON, включаючи роз’єми SC/APC, адаптери, роз’єми, патч-корди, розгалужувачі ПЛК і клемні коробки.
Рішення FTTH ODN для швидкого та надійного розгортання оптоволоконного доступу
Evolux постачає- пасивні оптоволоконні компоненти для мереж доступу FTTH, FTTx і PON - SC/APC роз’єми, адаптери, роз’єми, патч-корди, розгалужувачі ПЛК і клемні коробки.
Наше продуктове рішення FTTH допомагає телекомунікаційним операторам, підрядникам і дистриб’юторам будувати стабільні, масштабовані та прості-в-в-установленні оптичні розподільчі мережі, починаючи від латання центрального офісу й закінчуючи останнім -спадом абонентів.
Досвід постачання оптоволоконних вух
Волоконно-оптичні з’єднувачі в комплекті
Підтримка проектних замовлень FTTH і FTTx
Доступне маркування та упаковка

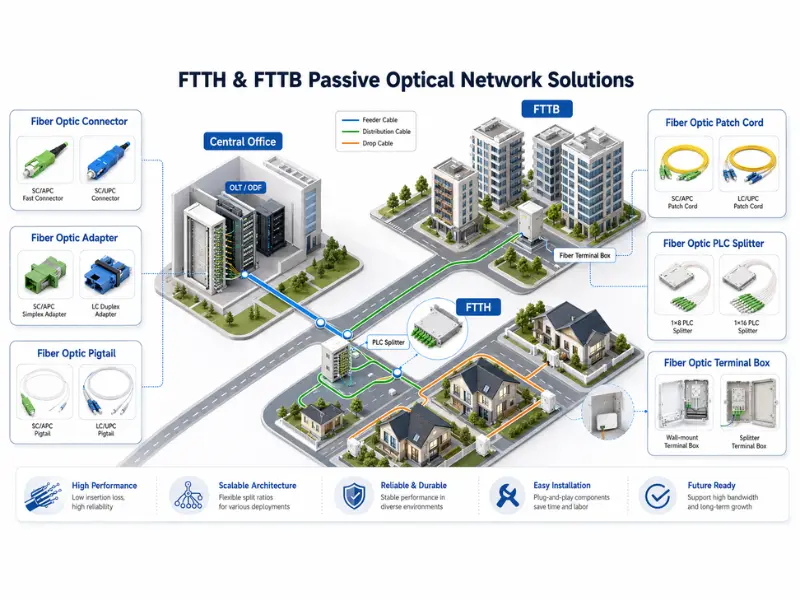

Типова мережева архітектура FTTH ODN
У типовій мережі FTTH PON пасивні оптичні компоненти з’єднують центральний офіс із кінцевими користувачами без активного обладнання на шляху розподілу. Evolux надає ключові пасивні компоненти, які використовуються для розбиття, зрощування, латання, термінації та підключення абонента
OLT
Центральний офіс
01
ODF / Кабінет
Фідерний кабель
02
PLC Splitter
1×4 – 1×64
03
Клемна коробка
Розподіл
04
Відкинути → ОНТ
Абонент
05
Кожна ділянка мережі FTTH потребує сумісних пасивних компонентів. Тип роз’єму, коефіцієнт розподілу, ємність клемної коробки, тип волокна та середовище встановлення впливають на продуктивність мережі та ефективність встановлення. Evolux допомагає клієнтам вибрати відповідні продукти відповідно до топології проекту, кількості абонентів і сценарію розгортання.
Рекомендовані групи продуктів FTTH
Evolux надає основні сімейства пасивних волоконно-оптичних продуктів, які використовуються в мережах доступу FTTH і PON. Ці продукти можна постачати окремо або об’єднати в специфікацію проекту FTTH.
Волоконно-оптичний роз'єм
Швидкий роз’єм SC/APC, роз’єм SC/UPC і роз’єм LC для польової термінації, з’єднання ONT, клемної коробки та патчів.
Використовується в: закінчення поля · ONT · виправлення
Оптоволоконний швидкий роз'єм Sc Apc
Волоконно-оптичний роз'єм Sc
Волоконно-оптичні роз'єми Lc
Волоконно-оптичний адаптер
Симплексний адаптер SC/APC, дуплексний адаптер LC і фланцевий адаптер для клемних коробок, розподільних коробок, ODF і розподільних коробок.
Використовується в: клемній коробці · ODF · роздільній коробці

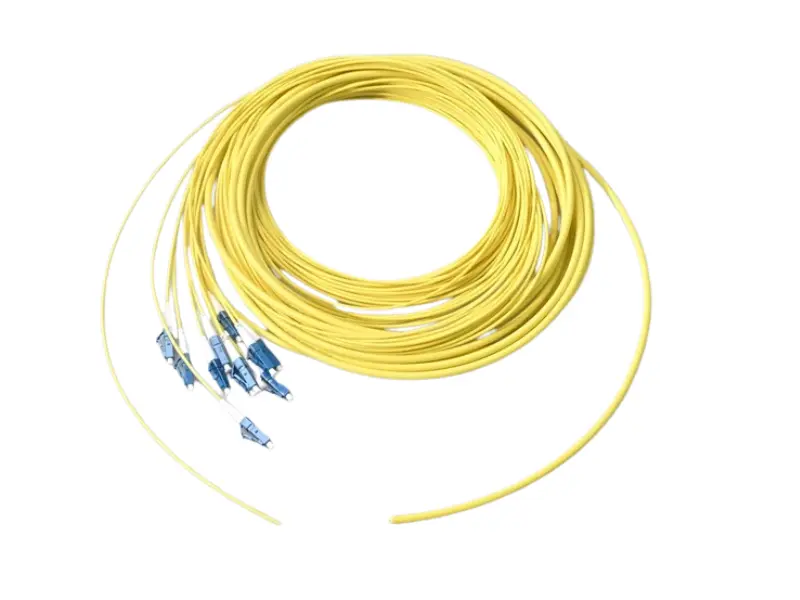

Оптоволоконна косичка
Роз’єми SC/APC і LC/UPC у волокні OS2 G.657A1/A2 для точок з’єднання, клемних коробок і розподільних рам.
Використовується в: точках з’єднання · клемній коробці · ODF

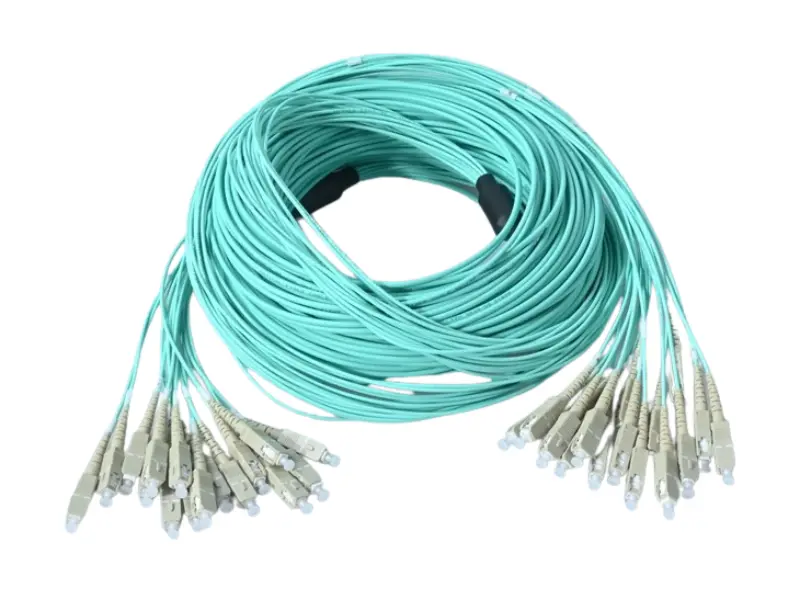

Волоконно-оптичний патч-корд
SC/APC симплекс, LC і броньовані патч-корди для OLT, ODF, спліттера, клемної коробки та ONT.
Використовується в: OLT · ODF · спліттер · ONT

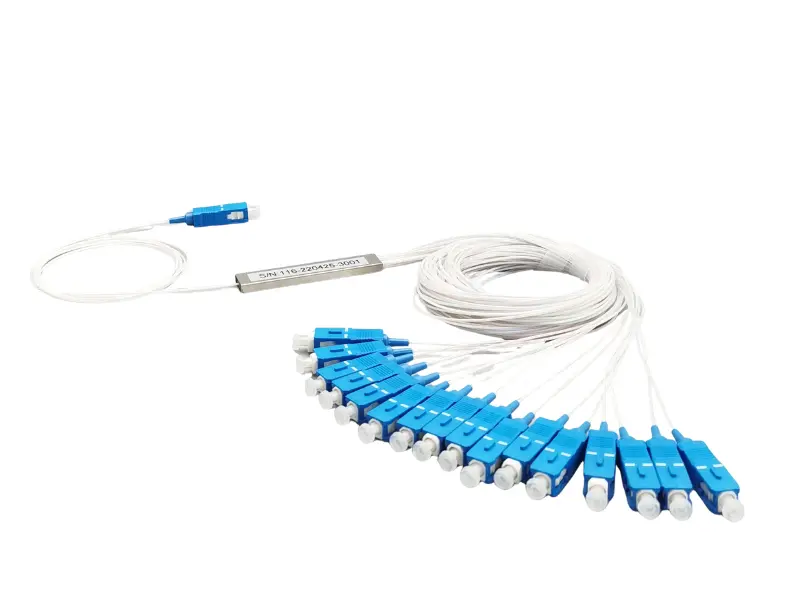

Волоконно-оптичний спліттер PLC
Розгалужувачі PLC 1×4, 1×8, 1×16, 1×32 і 1×64 для розподілу сигналу PON, централізованого та вторинного розподілу.
Використовується в: розділенні PON · централізованому · вторинному
Розгалужувач волокон 1×2 Plc
Волоконно-оптична клемна коробка
2–24-жильні клемні коробки, розгалужувальні коробки та настінні-коробки для коридору, стіни, стовпа та точок доступу абонента.
Використовується в: коридорі · стіні/стовпі · точках доступу
Незалежно від того, чи потрібні для вашого проекту стандартні патч-корди SC/APC або повний набір клемних коробок, розгалужувачів ПЛК, адаптерів і роз’ємів - Evolux підтримує гнучкий підбір продуктів для різних моделей розгортання FTTH.
Типи рішень FTTH для різних потреб розгортання
Для різних проектів FTTH потрібні різні методи встановлення. Evolux підтримує FTTH-на основі з’єднання, попередньо-FTTH і рішення для розповсюдження волокна MDU.

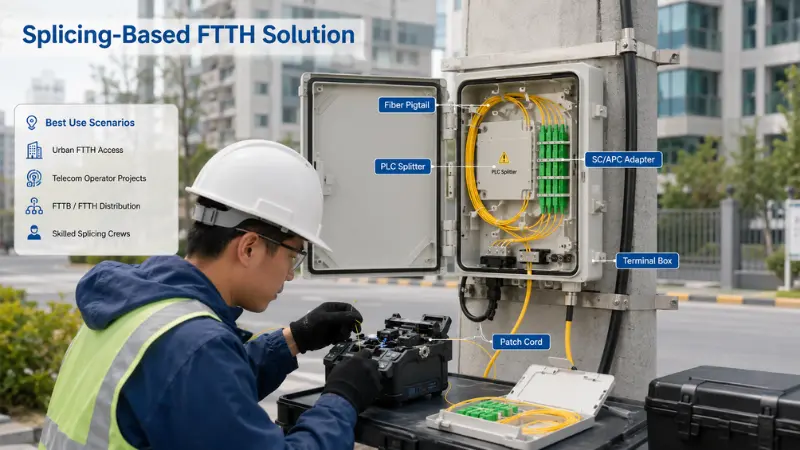

Рішення FTTH-на основі сплайсингу
Для традиційних проектів FTTH,-економічних мереж доступу та розгортань, де потрібне польове з’єднання.
Основна перевага:стабільне з’єднання та гнучка маршрутизація - створені для довгострокових-мереж фіксованого доступу.
Оптоволоконні роз’єми з’єднані з’єднанням із фідерними або розподільними волокнами, тоді як адаптери та клемні коробки забезпечують організовані, захищені точки з’єднання - ідеально для проектів, яким потрібна стабільна довгострокова-продуктивність і гнучка маршрутизація на місці.
- Адаптер SC/APC
- PLC Splitter
- Клемна коробка
- Патч-корд
Найкращі сценарії використання
- Міські мережі доступу FTTH
- Проекти операторів зв'язку
- Точки розподілу FTTB / FTTH
- Команди з кваліфікованими бригадами зі зварювання

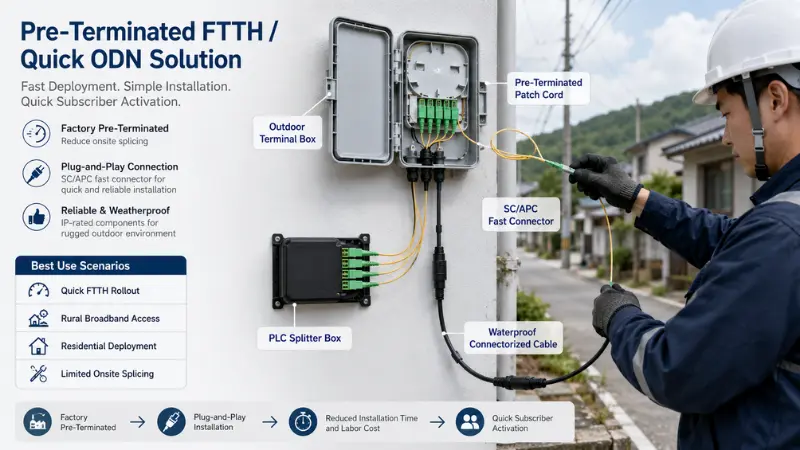

Попередньо-термінований FTTH / Quick ODN
Для швидкої активації абонентів, малоповерхових житлових будинків, широкосмугового зв’язку в сільській місцевості та ринків із високою вартістю робочої сили.
Основна перевага:зменшити польове з’єднання, спростити встановлення та прискорити активацію абонента.
Кабелі, з’єднувачі та клемні коробки із заводськими- завершеннями покращують швидкість розгортання та зменшують кількість помилок - підходять для швидкого розгортання FTTH, де ефективність встановлення та незмінна якість важливі.
- Опис Опис Опис
- Технічні характеристики
- Особливості
- Додатки
Найкращі сценарії використання:
- Швидке розгортання FTTH
- Сільський широкосмуговий доступ
- Розгортання житлової громади
- Обмежені ресурси для зварювання на місці

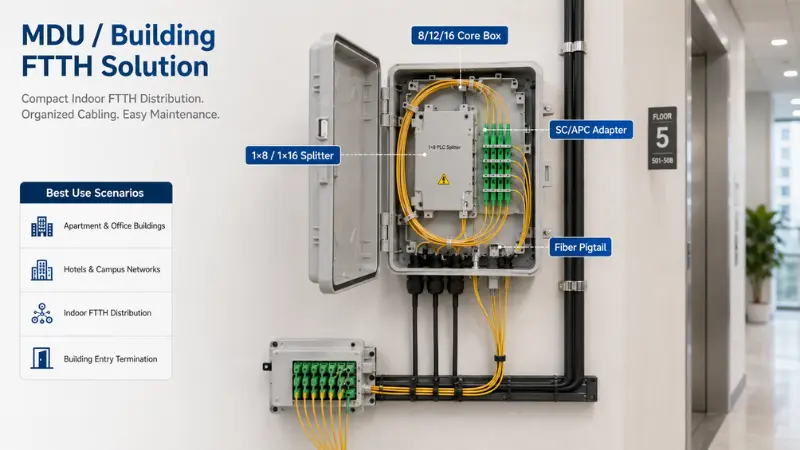

MDU / Створення рішення FTTH
Для квартир, офісних будівель, готелів, кампусів і багато{0}}житлових приміщень.
Основна перевага:компактний розподіл оптоволокна для багато{0}}житлових приміщень і точок входу в будинки.
Для MDU та побудови FTTH ключовими є компактний розподіл і легке обслуговування. Evolux надає клемні коробки, розгалужувачі, адаптери, роз’єми та патч-корди для внутрішніх приміщень для точок доступу в коридорі, на рівні-поверху та -абонента.
- 12.08.16 Core Box
- Спліттер 1×8 / 1×16
- Адаптер SC/APC
- Волокниста косичка
Найкращі сценарії використання
- Житлові та офісні будинки
- Мережі готелів і кампусів
- Розподіл FTTH в приміщенні
- Припинення введення в будівлю
Як вибрати продукти FTTH для вашого проекту?
Правильна конфігурація FTTH залежить від структури мережі, дизайну спліттера, середовища встановлення та кількості абонентів. Скористайтеся цим посібником, щоб вибрати відповідні пасивні компоненти, перш ніж запитувати пропозицію.
| Стан проекту | Рекомендований напрямок | Інформація для підтвердження |
|---|---|---|
| Централізоване поділ | Розподільна шафа PLC / ABS / LGX | Співвідношення спліттера, кількість портів, тип роз'єму, простір для установки |
| Вторинне розщеплення | Клемна коробка з розгалужувачем | Щільність користувачів, кількість поверхів, спосіб обслуговування |
| Зовнішній настінний / стовповий монтаж | Зовнішня клемна коробка IP65 | Водостійкий рівень, напрямок введення кабелю, спосіб кріплення |
| Коридор / Внутрішній монтаж | Компактна коробка + кіска + патч-корд | Вимоги-до вогнестійкості, радіус вигину, розмір коробки |
| Швидка активація абонента | Попередньо-закінчений патч-шнур | Довжина кабелю, тип роз'єму, вушко, гідроізоляція |
| Підключення до мережі PON | Роз'єм SC/APC + спліттер PLC | Співвідношення спліттера, бюджет оптичної потужності, інтерфейс OLT/ONT |
Для більшості мереж FTTH PON зазвичай використовуються роз’єми SC/APC, щоб зменшити відображення. Однак кінцевий тип роз’єму завжди повинен відповідати специфікації OLT, ONT, спліттера та проекту. Evolux може допомогти підтвердити сумісність продуктів перед масовим виробництвом.
Інженерні контрольні точки для розгортання FTTH ODN
Проекти FTTH вимагають не лише придбання продукту. Оптичні характеристики, середовище встановлення, сумісність роз’ємів і тестова документація повинні бути розглянуті перед підтвердженням остаточного списку продуктів.

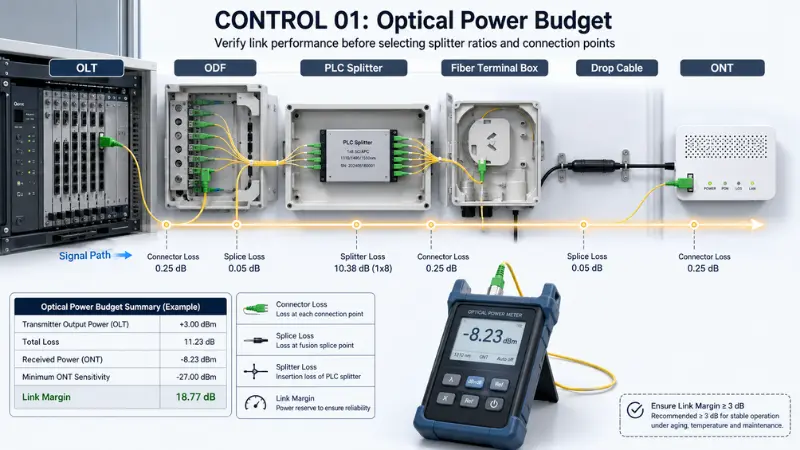

КОНТРОЛЬ 01
Бюджет оптичної потужності
Перед вибором підтвердьте втрату розгалужувача, втрату роз’єму, втрату з’єднання та запас зв’язкукоефіцієнти поділенняі точки підключення. Відповідний бюджет потужності забезпечує стабільність сигналу від OLT до ONT.

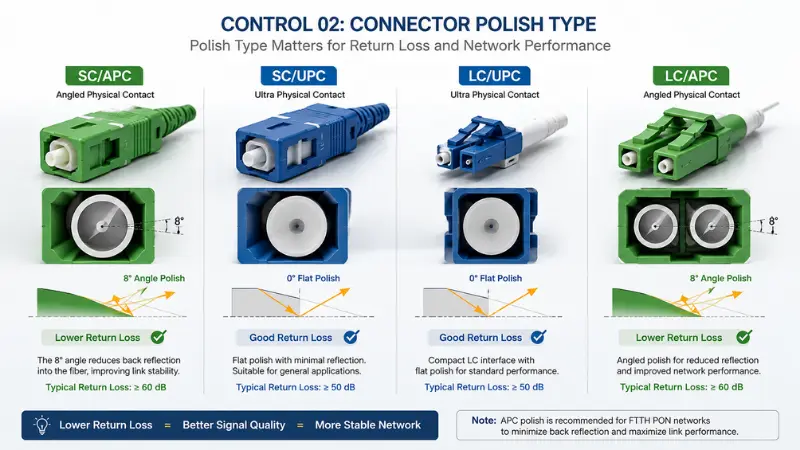

КОНТРОЛЬ 02
Роз'єм польського типу
Мережі PON зазвичай використовують SC/APC, оскільки полірування APC зменшує зворотні втрати. Також можуть застосовуватися SC/UPC, LC/UPC або LC/APC - дивPC проти UPC проти APC полірування.
КОНТРОЛЬ 03

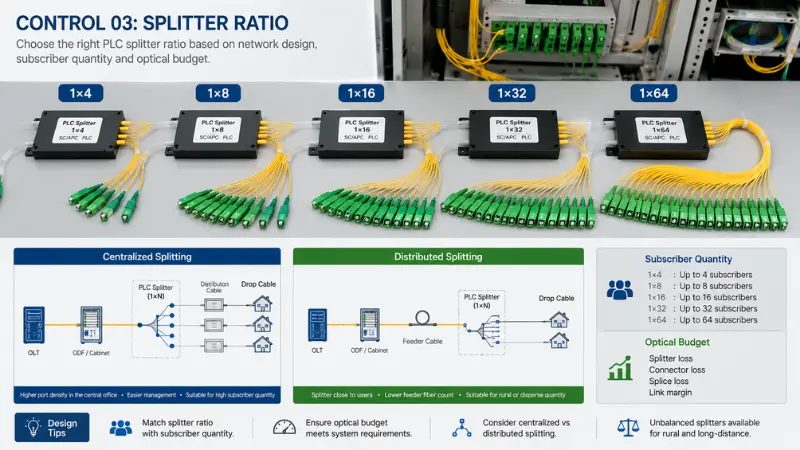

Коефіцієнт розділення
Загальні коефіцієнти PLC: 1×4, 1×8, 1×16, 1×32 та 1×64. Виберіть за кількістю передплатників, оптичним бюджетом і централізованим або розподіленим дизайном - включнонезбалансоване розщепленнядля сільських.

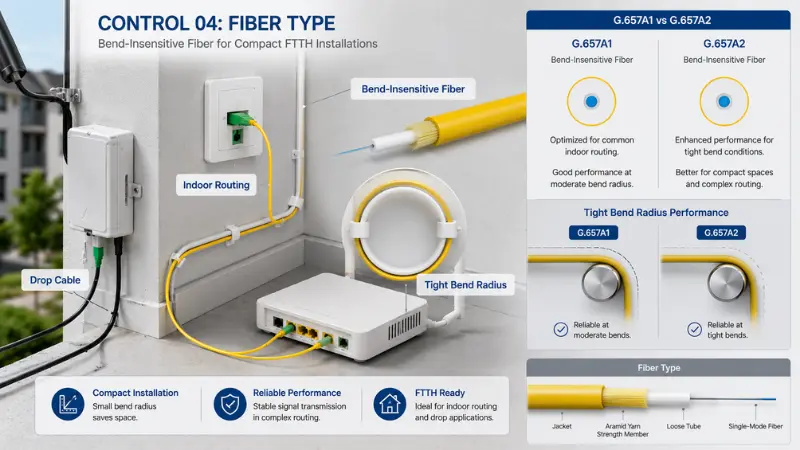

КОНТРОЛЬ 04
Тип волокна
Для роз’ємного кабелю та прокладання всередині приміщень волокна-нечутливі до вигину, такі як G.657A1 / G.657A2, є кращими для компактних приміщень із малим радіусом вигину. Порівняйтеодин-режим проти багатомодового.

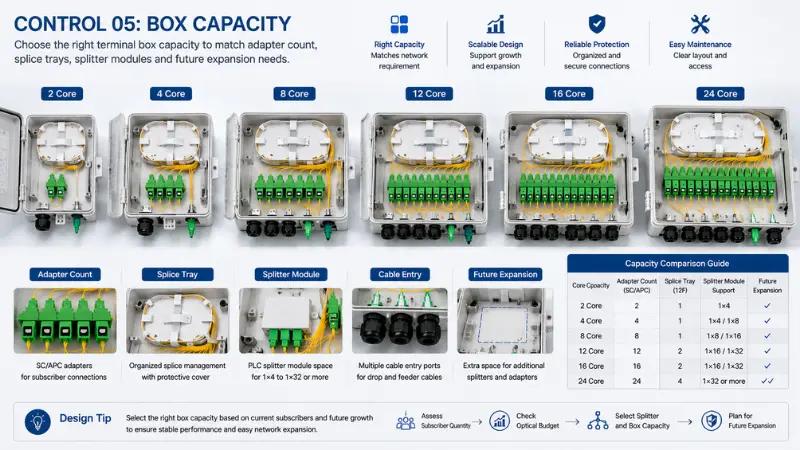

КОНТРОЛЬ 05
Ємність ящика
Матчклемна коробкаємність для підрахунку адаптерів, лотків для з’єднання, модулів розгалужувачів і майбутнього розширення. Поширені варіанти: 2, 4, 8, 12, 16 і 24 ядра.

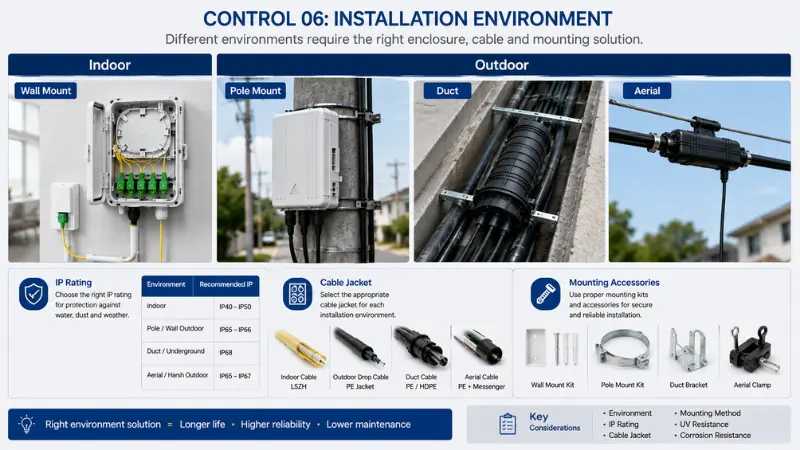

КОНТРОЛЬ 06
Середовище встановлення
У приміщеннях, на вулиці, на стінах, на стовпах, повітроводах і в повітряних середовищах можуть знадобитися різні оболонки кабелю, матеріали коробки, рейтинг IP і монтажні аксесуари. диввнутрішня та зовнішня установка.
Посібники з закупівлі та розробки FTTH
Довідкові статті, які допоможуть вашій команді спланувати розділення PON, вибрати роз’єми та підготувати повну специфікацію пасивних компонентів FTTH.
Індивідуальна підтримка відповідності продуктів FTTH і BOM
Кожен проект FTTH має різні вимоги. Evolux підтримує гнучке підбір продуктів і налаштування, щоб ви могли підготувати потрібні матеріали для розгортання мережі доступу.
Роз'єм: SC/APC, SC/UPC, LC/UPC, LC/APC
Довжина кабелю та оболонка кабелю
Коефіцієнт розподільника ПЛК
Ємність клемної коробки
Внутрішній або зовнішній тип установки
Кількість адаптерів і конфігурація панелі
Етикетка та упаковка OEM
Специфікація та звіт про випробування IL/RL
Надішліть свою топологію мережі, кількість абонентів, план розгалужувача та середовище встановлення - наша команда порекомендує сумісні роз’єми, адаптери, роз’єми, патч-корди, розгалужувачі ПЛК і клемні коробки для вашого проекту FTTH.
Поширені запитання про рішення FTTH ODN
З: Які продукти зазвичай потрібні для проекту FTTH ODN?
A: Для типового проекту FTTH ODN можуть знадобитися волоконно-оптичні з’єднувачі, адаптери, роз’єми, патч-корди, розгалужувачі ПЛК, клемні коробки, роз’ємні кабелі та супутні аксесуари. Остаточний список продуктів залежить від топології мережі, коефіцієнта розподілу, середовища встановлення та кількості абонентів.
З: Чи може Evolux надати повну специфікацію продукту FTTH?
A: Так. Клієнти можуть надіслати нам топологію мережі, кількість абонентів, план спліттера та середовище встановлення. Evolux може порекомендувати відповідну специфікацію пасивного компонента FTTH на основі вимог проекту.
З: Який тип роз’єму зазвичай використовується в мережах FTTH PON?
A: SC/APC зазвичай використовується в мережах FTTH PON, оскільки він допомагає зменшити оптичне відображення. Однак кінцевий тип роз’єму має відповідати специфікації OLT, ONT, спліттера та проекту. Перегляньте наш посібник із роз’єму SC/APC.
Питання: Які доступні коефіцієнти розподілення ПЛК?
A: Загальні коефіцієнти розгалужувачів PLC включають 1×2, 1×4, 1×8, 1×16, 1×32 та 1×64. Інші конфігурації можна обговорити відповідно до вимог проекту. Перегляньте всі розгалужувачі ПЛК.
З: Чи можете ви підтримувати-рішення FTTH із попередньо завершеною передачею?
A: Так. Evolux може підтримувати попередньо-комплектаційні шнури, швидкі з’єднувачі, клемні коробки та відповідні пасивні компоненти, щоб зменшити з’єднання на місці та спростити встановлення.
З: Чи можете ви надати продукти для встановлення FTTH як у приміщенні, так і на вулиці?
A: Так. Evolux пропонує внутрішні та зовнішні клемні коробки, патч-корди, роз’єми, адаптери та інші пасивні компоненти FTTH. Для використання на відкритому повітрі можуть знадобитися водонепроникні коробки, відповідні оболонки кабелю та відповідні аксесуари для кріплення.
Створіть свій проект FTTH ODN із відповідними компонентами пасивного волокна
Незалежно від того, чи потрібні вам стандартні продукти FTTH чи індивідуальна специфікація проекту, Evolux допоможе вам підібрати роз’єми, адаптери, роз’єми, патч-корди, розгалужувачі ПЛК і клемні коробки для розгортання вашої мережі.
