Evolux Fiber: Ваш професійний виробник волоконно-оптичних патч-кордів!
Shenzhen Evolux Fiber Co., Ltd є провідним постачальником передових оптичних рішень, що спеціалізується на дослідженні, розробці, виробництві та розповсюдженні високоякісних оптоволоконних продуктів. Заснована в 2013 році зі штаб-квартирою в Шень Чжень, Китай, ми стали надійним ім’ям у сфері волоконної оптики. Звертаючи особливу увагу на інновації та надійність, ми прагнемо задовольнити постійні потреби світової телекомунікаційної галузі.
Наші переваги
Різноманітний портфель продуктів
Ми надаємо широкий асортимент оптичних волокон, від одномодових і багатомодових оптичних волокон до спеціальних оптичних волокон для конкретних застосувань, включаючи волоконно-оптичні кабелі, з’єднувачі, трансивери, адаптери та супутні аксесуари для задоволення різноманітних потреб наших клієнтів. .
Чудова підтримка клієнтів
Ми зібрали команду експертів, які готові підтримувати наших клієнтів. Вони допомагають клієнтам у виборі правильного оптоволоконного рішення та керують процесом впровадження, дозволяючи клієнтам насолоджуватися комплексними консультаціями перед продажем, післяпродажною підтримкою та технічною допомогою.
Розширені засоби досліджень і розробок

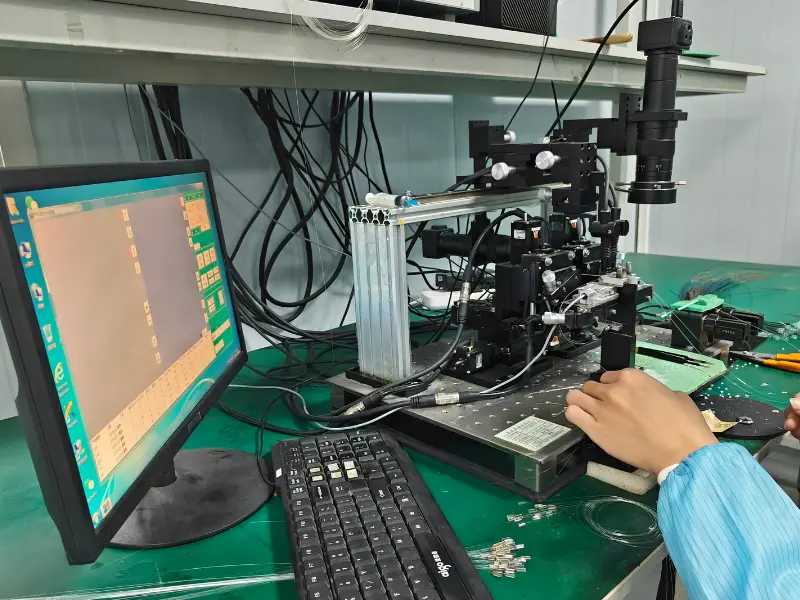

Сучасні науково-дослідні засоби, обладнання та спеціалізовані лабораторії забезпечують ідеальне середовище для проведення передових досліджень, експериментів і випробувань волоконно-оптичних матеріалів, проектування та виробничих процесів.
Професійні послуги з налаштування
Ми пропонуємо варіанти налаштування, які дозволяють клієнтам пристосувати волоконно-оптичні продукти до своїх конкретних потреб. Діаметр волокна, матеріал покриття або тип з’єднувача можна гнучко налаштувати.
Категорія продукту
Найновіші продукти
Волоконно-оптичний патч-корд — це волоконно-оптичний кабель, укріплений на кожному кінці роз’ємами, які дозволяють швидко та зручно підключати його до телекомунікаційного обладнання. Це відоме як з’єднання кабелів у стилі з’єднання.
На основі різних специфікацій і стандартів звичайні волоконно-волоконні патч-корди можна класифікувати з точки зору режиму оптоволоконного кабелю, режиму передачі, типу оболонки, типу роз’єму та типу полірування.
Режим оптоволоконного кабелю: одномодовий або багатомодовий
Режим оптоволоконних патч-кабелів вказує на те, як промені світла поширюються по волокну. Існує два режими оптоволоконного кабелю: одномодовий і багатомодовий. Одномодовий волоконний патч-провід дозволяє проходити лише одну моду світла вздовж його довжини з дуже тонким діаметром 8-10 мікрон, тому він може передавати сигнали зі значно вищою швидкістю з меншим ослабленням. Серцевина багатомодового волоконного патч-корду більша, як правило, 50 або 62,5 мікрон, що дозволяє передавати кілька режимів світла. Він доступний у п’яти варіантах, які підтримують різні швидкості передачі або відстані: 62.5-мікрон OM1, 50-мікрон OM2, 50-мікрон OM3, 50-мікрон OM4 і {{13 }}мікрон OM5, який можна відрізнити за стандартними кольорами оболонки. Оскільки по кабелю проходить кілька шляхів світла, відстань, яку можуть досягти перемички багатомодового волокна, зазвичай невелика. Для передачі на короткі відстані в межах будівлі чи кампусу найкраще підходять багатомодові оптоволоконні патч-корди.
Кількість волокон: симплекс або дуплекс
За кількістю ниток волокна розрізняють симплексний і дуплексний патч-корд. Патч-корд із симплексного волокна містить одну нитку волокна з одним симплексним роз’ємом на кожному кінці. У той час як дуплексний волоконний патч-корд складається з двох скляних або пластикових ниток з одним дуплексним роз’ємом (або розглядається як два симплексні роз’єми).
Тип куртки: ПВХ або ЛСЖ
PVC і LSZH використовуються для опису загального матеріалу оболонки волоконного патч-корду. Оптоволоконні патч-кабелі, покриті оболонкою з ПВХ, є гнучкими за нормальних температур монтажу. У порівнянні з патч-кордами з ПВХ, патч-корди LSZH є більш жорсткими та менш гнучкими, але вони містять вогнезахисну суміш, яка не виділяє токсичних парів у разі горіння. Волоконно-оптичний патч-корд з ПВХ зазвичай використовується для внутрішнього застосування, наприклад для горизонтальних прокладок від центру проводки. У той час як кабель LSZH використовується в невентильованих місцях, відкритих для людей, таких як метро та тунелі, а також використовується для приміщень, з яких важко швидко вибратися.
Тип роз'єму: LC, SC, ST або інші
У оптоволоконних патч-кабелях використовується багато типів роз’ємів, таких як LC, SC, ST, MTP або MPO. Різні типи роз’ємів підключаються до різних інтерфейсів, тому вам краще підтвердити тип інтерфейсу пристроїв, які ви використовуєте вперше. Якщо розділити за критерієм, чи є роз’єм на кожній стороні однаковим, їх можна розділити на волоконний патч-корд з однаковим з’єднувачем і гібридний волоконний патч-корд. Оптоволоконні патч-корди, які мають однаковий тип роз’єму на обох кінцях, включають волоконний патч-корд LC-LC, волоконний патч-корд SC-SC тощо. Тоді як гібридний волоконний патч-корд має різні роз’єми на кожному кінці, як волоконний патч-корд LC-SC. Якщо тип порту пристроїв з обох сторін однаковий, ви можете вибрати оптоволоконний патч-корд з однаковим типом роз’єму або вибрати гібридний.
Тип полірування: PC, UPC або APC
Волоконно-оптичні з’єднувачі розроблені та відшліфовані до різних форм, щоб мінімізувати зворотне відображення, що особливо важливо в однорежимних програмах. Відповідно до цього типу полірування роз’ємів існують волоконно-волоконні патч-корди PC, UPC і APC. В даний час полірований тип ПК замінений типом UPC. Вибір UPC або APC залежить від вашого фактичного застосування. Оскільки APC забезпечує менші внесені втрати, ніж UPC, волоконно-оптичні патч-кабелі APC більш придатні для додатків із високою пропускною здатністю та міжміських з’єднань, таких як FTTx, пасивна оптична мережа (PON) і мультиплекс з розділенням по довжині хвилі (WDM). У той час як волоконно-волоконні патч-корди UPC застосовуються до оптичних систем, які менш чутливі до внесених втрат, таких як цифрове телебачення та телефонія.
Переваги оптоволоконних патч-кордів
Більша пропускна здатність
Волоконно-оптичні кабелі забезпечують значну пропускну здатність для передачі сигналу та можуть передавати набагато більше даних, ніж мідні кабелі того ж діаметру. Добуток смуги пропускання на відстань (BDP) середовища передачі використовується для порівняння можливостей у цьому відношенні, і носій із вищим BDP матиме більшу відстань передачі при надсиланні тієї самої смуги пропускання даних. Чим вищий BDP, тим швидше нестисне відео можна передавати на більшу відстань, відображаючи при цьому з такою ж якістю, що й вихідний сигнал. Наприклад, стандартний BDP для багатомодового оптоволокна становить 500 МГц/км, що означає, що 500-метровий багатомодовий оптоволоконний кабель може передавати 1 ГГц. BDP одномодового волокна набагато вищий, ніж багатомодового волокна, яке вище, ніж мідний кабель вита пара, який вищий, ніж стандартний кабель HDMI.
Більша відстань, більша швидкість
З точки зору фотонів проти електронів, світло в волоконно-оптичних кабелях поширюється приблизно на дві третини швидкості світла, тоді як електрони в мідних кабелях ледь досягають одного відсотка цієї швидкості. Ця величезна перевага у швидкості надзвичайно впливає на потенційні відстані. У той час як стандартна відстань мідних кабелів здебільшого обмежена 100-метрами, волоконно-оптичні кабелі можуть розширювати вміст великої смуги пропускання на надзвичайно великі відстані за малого діаметру. Багатомодове волокно може потроїти цю відстань для сигналу 4K HDMI, наприклад, і залежно від типу кабелю, довжини хвилі та решти мережі, одномодове волокно може поширити той самий сигнал до 10 км.
Вищий опір
На відміну від методів передачі на основі міді, волоконно-оптичні кабелі не містять металевих компонентів. Як результат, вони стійкі до електромагнітних перешкод (EMI) і радіочастотних перешкод (RFI). Крім того, волоконно-оптичні кабелі стійкі до екстремальних змін температури та рівнів вологості, які можуть перешкоджати передачі в мідних кабелях.
Безпека
Оскільки волоконно-оптичні кабелі не проводять електричні сигнали, неможливо дистанційно виявити будь-який сигнал даних, що передається, і спроби фізичного доступу можна буде виявити за допомогою спостереження. Ця безпека робить оптоволокно найкращим методом передачі для таких галузей, як уряд і банки. З точки зору безпеки, волоконно-оптичні кабелі також не становлять ризику в іскронебезпечних середовищах, таких як хімічні та нафтопереробні заводи.
Застосування оптоволоконного патч-корду
Волоконно-оптичний патч-корд є найважливішим компонентом телекомунікацій, який використовується для передачі даних через оптоволокно на великі відстані. По суті, це кабель із роз’ємами на обох кінцях, призначений для підключення оптичних пристроїв, таких як маршрутизатори, комутатори та сервери. Основне призначення оптоволоконного патч-корду — забезпечити надійний і ефективний засіб передачі даних на високій швидкості. Використовуючи світлові сигнали замість електричних сигналів, волоконно-оптична технологія забезпечує швидшу та безпечнішу передачу даних. Це особливо важливо в телекомунікаціях, де потрібно швидко й точно передавати великі обсяги даних. Волоконно-оптичні патч-корди необхідні в різних телекомунікаційних програмах, включаючи підключення до Інтернету, телефонні мережі, кабельне телебачення та центри обробки даних. Вони зазвичай використовуються як у житлових, так і в комерційних умовах для встановлення високошвидкісного підключення до Інтернету та полегшення передачі голосу, відео та сигналів даних. В останні роки попит на волоконно-оптичні патч-корди значно зріс через зростаючу потребу в більш швидкій і надійній передачі даних. З появою таких технологій, як хмарні обчислення, потокові послуги та Інтернет речей (IoT), існує постійно зростаючий попит на більшу пропускну здатність і меншу затримку. Волоконно-оптичні патч-корди відіграють вирішальну роль у задоволенні цих вимог, забезпечуючи необхідну інфраструктуру для ефективної передачі даних. Крім того, волоконно-оптичні патч-корди також використовуються в нових технологіях, таких як мережі 5G і розумні міста. Ці технології вимагають надійних систем зв’язку з високою пропускною спроможністю, чого можна досягти за допомогою оптоволоконних патч-кордів.
Волоконно-оптичний патч-корд використовується для мережевих цілей, зокрема для підключення пристроїв у локальній мережі (LAN). Це важливий компонент у передачі даних, голосу та відеосигналів на великі відстані з високою швидкістю. Волоконно-оптичні патч-корди складаються з пучка тонких гнучких скляних або пластикових волокон, укладених у захисну оболонку. Ці волокна здатні передавати дані за допомогою світлових сигналів, що забезпечує швидшу та надійнішу передачу даних порівняно з традиційними мідними кабелями. Патч-корд діє як міст між такими пристроями, як комп’ютери, комутатори, маршрутизатори та сервери, забезпечуючи безперебійний зв’язок і обмін даними. У середовищі локальної мережі волоконно-оптичні патч-корди зазвичай використовуються для підключення мережевих комутаторів до кінцевих пристроїв, таких як комп’ютери, принтери та IP-телефони. Вони забезпечують пряме та безпечне з’єднання, забезпечуючи мінімальні втрати сигналу та перешкоди. Зі зростанням попиту на високошвидкісний Інтернет і зростанням кількості підключених пристроїв волоконно-оптичні патч-корди стали вирішальними для підтримки надійної та ефективної мережевої інфраструктури. Крім того, волоконно-оптична технологія пропонує ряд переваг перед традиційними мідними кабелями. Він має набагато вищу пропускну здатність, що забезпечує вищу швидкість передачі даних і підтримує вимоги додатків, що потребують інтенсивної пропускної здатності. Волоконно-оптичні патч-корди також стійкі до електромагнітних перешкод, що робить їх ідеальними для використання в місцях з високим електричним шумом або в безпосередній близькості від силових кабелів.
Волоконно-оптичний патч-корд — це кабель, який використовується для з’єднання двох пристроїв або компонентів у оптоволоконній мережі. Він в основному використовується для передачі даних, таких як голос, відео або цифрова інформація, на високій швидкості на великі відстані. У контексті медичної візуалізації волоконно-оптичний патч-корд відіграє вирішальну роль у передачі зображень під час ендоскопії та інших медичних процедур.
Він забезпечує високоякісні зображення з високою роздільною здатністю, які допомагають у точній діагностиці та плануванні лікування. Можливості високошвидкісної передачі волоконно-оптичних патч-кордів забезпечують мінімальну затримку та втрату якості зображення, що дозволяє лікарям приймати рішення в режимі реального часу під час процедур. Крім того, волоконно-оптичні патч-корди мають ряд переваг перед традиційними мідними кабелями в медичній візуалізації. Вони стійкі до електромагнітних перешкод, що особливо важливо в медичних середовищах, де присутні різні електронні пристрої.
Піджак
Оболочка є зовнішнім покриттям оптоволоконного кабелю. Хоча він пропонує захист, його головна мета - не забезпечити міцність. По суті, оболонка утримує всі компоненти разом: арамідні міцні елементи та буферне волокно, які охоплюють оптичне волокно.
Члени Aramid Strength
Арамідні нитки - це міцні, термостійкі волокна. У вузлі волоконно-оптичного кабелю арамідні міцні елементи забезпечують міцність на розрив від з’єднувача та по всьому кабелю. Наприклад, під час виробничого процесу, коли ви натягуєте кабель на роз’єм, арамідні міцні елементи допомагають запобігти розриву кабелю та скляного оптичного волокна.
Буферне покриття на волокні
Скляне оптоволокно виготовляється із захисним (буферним) покриттям від пошкоджень. Залежно від застосування патч-корду, буферне покриття може складатися з різних матеріалів, які забезпечуватимуть, наприклад, стійкість до високих температур або вогнестійкість. Буфер також захищає волокно з акрилатним покриттям, коли воно екструдується в оболонку, а також діє як «ущільнювач», якщо хочете, цього волокна з акрилатним покриттям перед зварюванням або з’єднанням.
Оптичне волокно
Оптичне волокно, виготовлене зі скла або пластику, є оптичним хвилеводом, що складається зі світлопровідної серцевини та оболонки, яка затримує світло в серцевині. Волоконно-оптичні системи зв'язку використовують одномодовий або багатомодовий типи.
Фактори, які слід враховувати перед вибором оптоволоконного патч-корду
Крок 1. Визначте, який тип роз’єму вам потрібен
Щоб визначити, який роз’єм вам знадобиться, вам потрібно вивчити порти пристрою, які ви збираєтеся підключати, і вам потрібно знати, які програми використовуватимуть цей шнур. Волоконно-оптичні патч-корди мають різні роз’єми для підключення до різних пристроїв.
Наступне, що вам потрібно визначити, це який режим оптоволоконного кабелю найкраще підходить для вашої програми. Доступні два режими: одномодовий або багатомодовий.
●Одномодовий волоконно-оптичний патч-кабель
Ви захочете використовувати одномодовий волоконно-оптичний патч-кабель для передачі даних на великі відстані, оскільки одномодовий волоконно-оптичний кабель значно швидший за багатомодовий. Одномодовий передає лише один промінь світла за раз, що дозволяє лазеру працювати на довжині хвилі 1310-1550 нм.
● Багатомодовий волоконно-оптичний патч-кабель
Вам знадобиться багатомодове оптоволокно для додатків, які мають коротші відстані, як-от у межах будівлі або програми A/V у локальній мережі. Максимальна довжина оптоволоконного кабелю становить від 400 до 550 метрів. Але багатомодові кабелі можуть нести кілька джерел світла, що робить їх дуже ефективними для коротких відстаней.
Крок 3. Виберіть між симплексними або дуплексними нитками волокна
Волоконно-оптичні патч-корди можуть мати два види жил: симплекс і дуплекс.
● Симплекс
Симплексний кабель має один оптоволоконний роз’єм на кожному кінці кабелю. Один кінець — передавач, інший — приймач, і вони необоротні. Це зазвичай використовується для двонаправлених (BIDI) волоконно-оптичних трансиверів. Симплексні кабелі менш дорогі та можуть передавати на вищих швидкостях.
● Дуплекс
Дуплексні нитки дозволяють з’єднувати два волоконно-оптичні з’єднувачі поруч за допомогою двоволоконного з’єднувача. Один ланцюг передає в один бік, а інший ланцюг передає назад у протилежний бік. Це величезна перевага перед симплексом, оскільки він може одночасно передавати двонаправлені дані. Але недоліком дуплексу є те, що він з’єднує лише два пристрої, і вам знадобляться додаткові роз’єми для підключення додаткових пристроїв.
Крок 4: Виберіть потрібну довжину кабелю
Це досить просто. Вам потрібно буде знати відстань між вашими пристроями, а потім вибрати потрібну довжину кабелю. Волоконно-оптичний патч-кабель має довжину від 0,5 до 50 м.
Крок 5. Виберіть полірування з’єднувача та оболонку кабелю
Нарешті, вам потрібно визначитися з поліруванням роз’єму та оболонкою кабелю, що може вплинути на продуктивність кабелю.
● Польський роз'єм
Існує два типи полірування роз’ємів: UPC або APC. Полірування APC забезпечує кращу продуктивність, оскільки втрати нижчі, ніж роз'єм UPC. Тому вам може знадобитися полірування APC, якщо ваші програми чутливі до зворотних втрат і вимагають високоточної сигналізації. Але APC дорожчий, ніж UPC. Ви можете визначити полірування роз’єму за його кольором. Патч-кабель APC зазвичай зеленого кольору, а UPC — синього.
● Кабельні оболонки
Волоконно-оптичний патч-кабель має різні типи оболонок:
Low Smoke Zero Halogen (LSZH): вогнестійкий кожух ідеально підходить для використання між підлогами та будівлями.
Полівінілхлорид (ПВХ): Міцна оболонка, стійка до стирання, окислення, корозії та деградації. Він добре витримує погодні умови, що робить його ідеальним для зовнішньої прокладки кабелю або кабелю з тривалим терміном служби.
Непровідна камера оптичного волокна (OFNP): ці оболонки також вогнестійкі та мають низьке димоутворення, що робить їх ідеальними для мережевих додатків, які проходять всередині стін і повітряних камер без трубопроводу.
Броньований кабель: у цих оболонках використовуються подвійні трубки та сталеві рукави, які не пропускають світло та мають високий тиск роздавлювання, що робить їх ідеальними для підлогових кабелів, на які гризуни можуть наступити або навіть погризти їх.
Нечутливий до вигину: ці куртки мають малий радіус вигину та високу стійкість до втрат або пошкоджень, пов’язаних із згином. Цей тип патч-корду призначений для центрів обробки даних і додатків FTTH, а також для кабелів високої щільності.
Поради щодо оптоволоконного патч-корду
Тримайте оптоволоконні кабелі в чистоті
Відповідно до галузевого опитування великої телекомунікаційної компанії, забруднення є основною причиною для усунення несправностей оптичних мереж. Волокна настільки крихкі, що як тільки вони вкриються пилом або іншими забрудненнями, оптичний сигнал може погіршитися. Більше того, металеві частинки, що знаходяться на корпусах і корпусах волокон оптоволоконних з’єднувачів, блокуватимуть волокно, що спричинить втрату сигналу, що зрештою знизить продуктивність мережі та спричинить значні збитки для підприємств, які покладаються на волоконно-оптичні мережі. Як правило, очищення волоконно-оптичних кабелів стосується очищення волоконних роз’ємів. Як правильно чистити оптоволоконні з’єднувачі? Існує два основних способи прибирання: сухе та вологе прибирання, кожен з яких виконує різні функції. Засоби для чищення волокон барабанного типу, очищувачі ручок, серветки для чищення волокон і поролонові тампони є звичайними розчинами для очищення волоконних роз’ємів.
Зберігайте оптоволоконні кабелі належним чином
Незалежно від того, чи використовується чи не використовується оптоволоконний кабель, слід враховувати один важливий момент: не згинайте та не розтягуйте оптоволоконний кабель занадто сильно. Часто буває так, що при роботі з оптоволоконними кабелями люди їх розтягують або згинають. З цієї причини в найгіршому випадку волокно може бути пошкоджено. Деякі поломки, спричинені вигином, можуть бути помітні, але деякі втрати можуть бути невидимі, наприклад, мікроскопічні деформації волокон, спричинені дуже низькою температурою, зсув на кілька міліметрів, спричинений дефектами буфера чи оболонки, поганою практикою встановлення чи іншими факторами. Оскільки таку втрату неможливо побачити безпосередньо людськими очима, вона буде пропущена, і з часом ситуація може стати ще гіршою. У разі великої втрати, коли потрібно замінити оптоволоконні патч-корди, необхідно звернути увагу на такі важливі елементи:
● Спроектуйте шлях оптоволоконного кабелю за допомогою відповідних інструментів або компонентів для захисту волокон, наприклад горизонтальних кабельних розкладок.
● Не згинайте оптоволоконні кабелі за межі мінімального радіусу згину, особливо в тісних місцях з високою щільністю оптоволокна.
● Слідкуйте за тим, щоб оптоволоконний з’єднувач не вдарився ні про що! З одного боку, ці кінці можуть потертися або зламатись. З іншого боку, розбите скло на кінці волокна може порізати комусь шкіру. Під час зберігання або витягування волокон рекомендується використовувати захисні ковпачки.
● OTDR та волоконно-оптичні мікроскопи рекомендуються, якщо вам потрібне обладнання для вимірювання та виявлення будь-яких несправностей, таких як розриви волоконного кабелю або загальне затухання.
Повний посібник із поширених запитань щодо оптоволоконного патч-корду
З: Для чого використовується волоконно-оптичний патч-корд?
З: Чи можна підключити волоконно-оптичний кабель?
З: Яка різниця між патч-кордом і кабелем?
З: Які недоліки патч-кабелю?
Питання: Скільки типів волоконних патч-кордів існує?
З: Який волоконний або мідний патч-кабель краще?
Питання: Чому його називають патч-кабелем?
З: Чи можна використовувати кабель Ethernet як патч-кабель?
Q: Як виглядає патч-кабель?
Q: Що станеться, якщо волоконно-оптичний патч-корд вчасно не почистити?
З: Які переваги патч-кордів?
Q: Як довго зазвичай служать волоконно-оптичні патч-корди?
З: Яка максимальна довжина патч-кордів або перемичок?
З: Чому волоконно-оптичні патч-корди такі дорогі?
Питання: Як перевірити волоконно-оптичний патч-корд?
З: Чи можу я відремонтувати пошкоджений волоконно-оптичний патч-корд?
З: Як зберігати оптоволоконний патч-корд?
Q: Який мінімальний радіус вигину для оптоволоконного патч-корду?
З: Яка максимальна швидкість передачі для оптоволоконного патч-корду?
Питання: Яка різниця між роз’ємами LC і SC для волоконно-оптичних патч-кордів?
Як один із провідних виробників та постачальників волоконно-оптичних патч-кордів у Китаї, ми щиро вітаємо вас із придбанням волоконно-оптичних патч-кордів на нашому заводі. Усі індивідуальні продукти мають високу якість і низьку ціну. Щоб отримати прайс-лист і безкоштовний зразок, зв’яжіться з нами зараз.
