Оптоволоконні патч-корди MTP MPO MM OM3

A: Чудове запитання – це виникає постійно! MPO (Multi-fiber Push On) — це загальний галузевий стандарт для багато-волоконних з’єднувачів, тоді як MTP® — високо-продуктивний бренд виробництва US Conec. Подумайте про це так: усі роз’єми MTP є MPO-сумісними, але не всі роз’єми MPO мають розширені функції MTP. Версія MTP пропонує більш жорсткі допуски, знімні корпуси для полегшення повторного з’єднання та кращі загальні оптичні характеристики. Вони повністю взаємозамінні та з’єднуються один з одним, але коли ви їх змішуєте, загальна продуктивність зв’язку буде обмежена нижчою-якісним з’єднувачем. Для важливих-додатків центрів обробки даних ми рекомендуємо MTP для найкращих результатів.

A: Полярність полягає в тому, щоб переконатися, що ваш передавач (Tx) підключається до приймача (Rx) на іншому кінці – помиліться, і ви отримаєте нульовий сигнал. Ось коротка розбивка: Тип A — «прямий-наскрізь» із ключем-вгорі на одному кінці та ключом-внизу на іншому. Тип B «перевернутий» з обома кінцями ключем-вгору, перевертаючи позиції волокна 1-до-12 і 12-до-1. Тип C – це «перевернуті пари», коли сусідні пари міняються місцями. Для більшості розгортань паралельної оптики 40G/100G у центрах обробки даних ми бачимо, що тип B використовується найчастіше, оскільки він дозволяє використовувати однакові стандартні дуплексні патч-шнури A-to-B на обох кінцях – простіше керування запасами. Якщо ви не впевнені, надішліть нам свою схему мережі, і ми допоможемо вам визначити правильну конфігурацію полярності.

A: З багатомодовим оптичним кабелем OM3, що використовує оптику 40GBASE-SR4 або 100GBASE-SR4, ви дивитесь на максимум 100 метрів. Для 10GBASE-SR OM3 може працювати на відстані до 300 метрів. Тепер, якщо вам потрібен трохи більший діапазон – скажімо, 150 метрів для 40G/100G – ви захочете перейти до волокна OM4, яке має вищу пропускну здатність (4700 МГц·км проти 2000 МГц·км для OM3). Більшість додатків центрів обробки даних зручно розміщуються в межах досяжності OM3, оскільки відстань від-до-стійки зазвичай значно менше 100 метрів. Підсумок: для-рентабельних проектів із коротшими термінами OM3 ідеально підходить і економить ваші гроші.

A: Це критично – неправильно вкажіть стать, і ви або пошкодите роз’єми, або взагалі не матимете з’єднання. Роз'єми MTP мають штифти для вирівнювання; Гніздо роз’ємів має напрямні отвори, у які входять ці штифти. Ось золоте правило: самець завжди спаровується з самкою, ніколи-з-одною. Більшість трансиверних модулів (QSFP+, QSFP28) мають вбудовані-роз’ємні інтерфейси з контактами, тому ваш патч-корд має бути жіночим. Під час з’єднання двох магістральних кабелів із гніздами через адаптерну панель адаптер сам виконує вирівнювання контактів. Ми виготовляємо наші кабелі з точними направляючими штифтами, які забезпечують вирівнювання суб{10}}мікронних волокон – саме так ми досягаємо низьких показників внесених втрат.

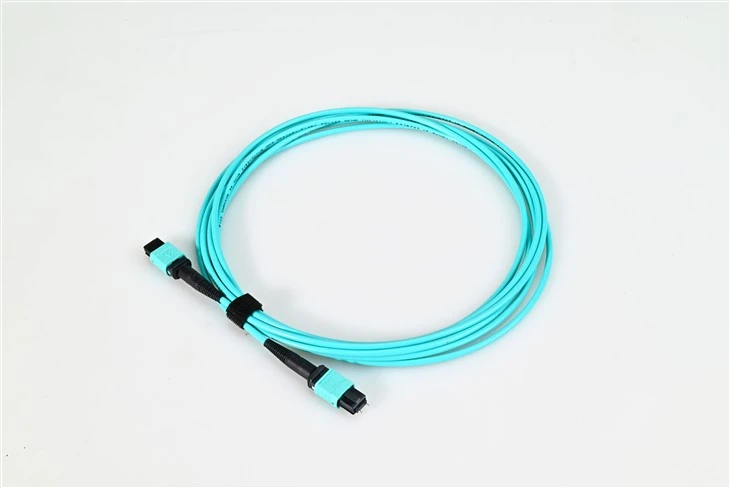

A: Aqua — це стандартний код кольору TIA-598 для оптимізованого для лазера-багатомодового волокна OM3 та OM4 – це не лише декоративне! Коли ви працюєте в щільному центрі обробки даних із сотнями кабелів, ця водяна оболонка миттєво підкаже вам, що це багатомодове волокно 50/125 мікрон, розроблене для трансиверів VCSEL на 850 нм. Ви випадково не сплутаєте його з жовтими одномодовими-кабелями. Деякі виробники використовують Erika Violet (дещо інший відтінок) спеціально для OM4, щоб відрізнити його від OM3, хоча прийнятні як аква, так і фіолетовий. Наші роз’ємні черевики також мають кольорове кодування за кількістю волокон: сірий для 8 волокон, чорний для 12 волокон і червоний для 24 волокон – це значно пришвидшує встановлення та усунення несправностей.

Відповідь: наші патч-корди MTP/MPO OM3 розраховані на максимальні внесені втрати менше або дорівнюють 0,50 дБ зі стандартними багатомодовими наконечниками МТ, але ми також пропонуємо версії з низькими -втратами, які досягають стандартних менше або дорівнює 0,30 дБ і менше або дорівнює 0,50 дБ максимум. Для справді вимогливих додатків наші кабелі елітного/преміум класу зазвичай досягають приблизно 0,15 дБ. Кожен кабель, який ми доставляємо, проходить індивідуальні випробування – ми використовуємо 3D-інтерферометрію, щоб перевірити геометрію наконечника та якість кінцевої поверхні. Зворотні втрати більше або дорівнюють 20 дБ для багатомодового. Ці характеристики мають значення, коли ви обчислюєте бюджет зв’язку для з’єднань 40G або 100G; кожна десята дБ зараховується для кількох точок патча. Ми надаємо звіти про випробування з кожною партією, якщо вам потрібна документація для ваших записів.

A: Зовсім не надмірно – насправді, це розумна інвестиція. Оптоволокно OM3 із роз’ємами MTP/MPO підтримує 10GBASE-SR на відстані до 300 метрів без проблем. Принадність полягає в тому, що ви створюєте інфраструктуру, яка готова до 40G і 100G, коли вам потрібно оновити – не потрібно повторного підключення. Багато наших клієнтів розгортають магістральні кабелі OM3 MTP сьогодні для 10G і просто замінюють трансивери пізніше, щоб перейти до вищих швидкостей. 12-волоконний роз’єм MTP ідеально працює з 10G SFP+ наскрізними касетами (від MTP до 6×LC duplex), надаючи вам переваги щільності багато-волоконного кабелю навіть на низьких швидкостях. Вся справа в надійності ваших інвестицій у майбутнє.

A: Ви праві, що для очищення MTP потрібні спеціальні інструменти – ви не можете просто використовувати стандартний очисник LC click cleaner. Ми рекомендуємо очищувачі -спеціального барабанного- типу MTP або очищувачі касет, розроблені для багато-волоконних наконечників. Очищаючий рух має проходити через усі 12 (або 24) торцевих-волокон за один прохід. Перед кожним сполученням очищайте обидва роз’єми – навіть одна частинка пилу на одному волокні може спричинити втрати на 1 дБ+ і зруйнувати ваш бюджет зв’язку. Тримайте ці пилозахисні ковпачки щоразу, коли роз’єм не під’єднано. Для огляду вам знадобиться мікроскоп із наконечником адаптера MTP. Ми додаємо пилозахисні ковпачки до кожного кабелю, і, повірте мені, використовуйте їх. Кілька секунд, витрачених на прибирання, заощадять години на усунення несправностей пізніше.
