Що таке волоконно-оптичний з'єднувач?
Волоконно-оптичний з'єднувач - це пристрій, який дозволяє роз'ємні (рухомі) з'єднання між оптичними волокнами. Він точно з’єднує дві торцеві сторони оптичних волокон, щоб максимізувати зв’язок виходу оптичної енергії від передаючого волокна до приймального волокна та мінімізувати вплив на систему, спричинений його втручанням в оптичне з’єднання. Це основна вимога до оптоволоконного з’єднувача. Певною мірою волоконно-оптичні з’єднувачі впливають на надійність і продуктивність систем оптичної передачі.

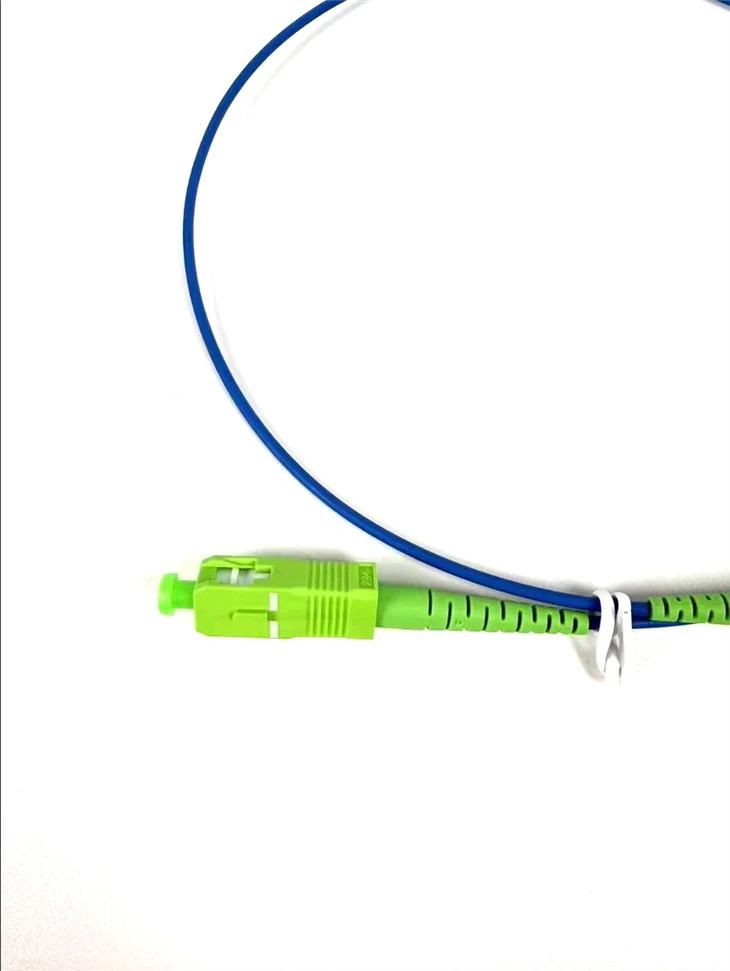

Оптоволоконний роз'єм типу SCце волоконно-оптичний з’єднувач, розроблений корпорацією NTT в Японії. Його оболонка має прямокутну форму, а конструктивні розміри використовуваних шпильок і з’єднувальних втулок точно такі ж, як у типу FC. Торці штифтів часто полірують за допомогоюМетоди шліфування PC або APC; Для методу кріплення використовується штифтовий засув-, який не потребує обертання. Цей тип роз’єму є недорогим, його легко вставляти та від’єднувати, з невеликими коливаннями внесених втрат, високою міцністю на стиск і високою щільністю встановлення.
Інтерфейси ST і SC - це два типи волоконно-оптичних з'єднувачів. Для з’єднань 10Base-F роз’єми зазвичай мають тип ST, тоді як для 100Base-FX роз’єми переважно типу SC. Серцевина роз’єму ST відкрита, тоді як серцевина роз’єму SC знаходиться всередині з’єднання.
Структурні характеристики та показники продуктивності різних одномодових оптоволоконних активних з’єднувачів
| Структурні характеристики та показники продуктивності різних одномодових оптоволоконних активних з’єднувачів | ||||||
| Тип | FC/PC | FC/APC | SC/PC | SC/БТР | ST/PC | |
| Будова і характеристики | форма торця | Опукла сферична поверхня | Ухил 8 градусів | Опукла сферична поверхня | Ухил 8 градусів | Опукла сферична поверхня |
| спосіб підключення | нитка | нитка | Осьове введення і видалення | Осьове введення і видалення | знімок | |
| форму роз’єму | круглий | круглий | прямокутник | прямокутник | круглий | |
| Показники ефективності | середні втрати інерції | Менше або дорівнює 0,2 | Менше або дорівнює 0,2 | Менше або дорівнює 0,3 | Менше або дорівнює 0,3 | Менше або дорівнює 0,2 |
| максимальні внесені втрати | 0.3 | 0.5 | 0.5 | 0.5 | 0.3 | |
| повторюваність | Менше або дорівнює ±0,1 | Менше або дорівнює ±0,1 | Менше або дорівнює ±0,1 | Менше або дорівнює ±0,1 | Менше або дорівнює ±0,1 | |
| взаємозамінність | Менше або дорівнює ±0,1 | Менше або дорівнює ±0,1 | Менше або дорівнює ±0,1 | Менше або дорівнює ±0,1 | Менше або дорівнює ±0,1 | |
| повернення втрат | Більше або дорівнює 40 | Більше або дорівнює 60 | Більше або дорівнює 40 | Більше або дорівнює 60 | Більше або дорівнює 40 | |
| час введення та видалення | Більше або дорівнює 1000 | Більше або дорівнює 1000 | Більше або дорівнює 1000 | Більше або дорівнює 1000 | Більше або дорівнює 1000 | |
| діапазон температур для використання | '-40~80 | '-40~80 | '-40~80 | '-40~80 | '-40~80 | |
Додатки
Кабелі високої-щільності патч-панелей
Ультракоротка довжина 0,5-метра мінімізує провисання кабелю в середовищах із високою щільністю, зменшуючи затори всередині шаф з обладнанням і в місцях комутації.
Підключення термінальної коробки FTTH
Ідеально підходить для підключення пристроїв ONT до оптоволоконних розеток і настінних розеток у-обмежених приміщеннях FTTH.
Внутрішнє латання ODF на короткі-відстані
Зазвичай використовується всередині оптичних розподільних рамок для організованих з’єднань із низьким-перешкодом між суміжними модулями, розгалужувачами та адаптерами.
Компактні телекомунікаційні корпуси
Підходить для невеликих розподільних коробок, настінних-шаф і компактних корпусів, де довші кабелі створюють непотрібний об’єм.
Посилання на випробувальний стенд і лабораторне обладнання
Забезпечує коротку послідовну перемичку для налаштувань оптичного тестування та підключення довідкового пристрою.
FAQ

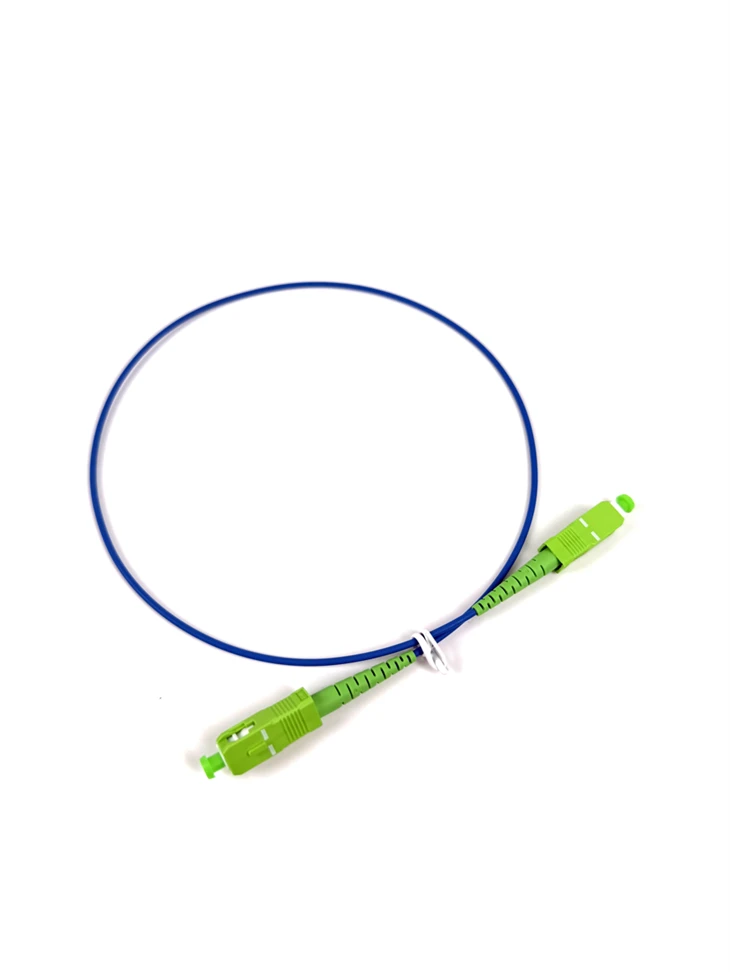

З: Які зворотні втрати забезпечує цей патч-корд SC/APC?
A: Зворотні втрати більше або дорівнюють 60 дБ, як зазначено в таблиці характеристик продукту.
Q: Що таке внесені втрати?
З: Що означає торець під кутом 8 градусів?
Відповідь: З’єднувачі SC/APC мають поліроване покриття під кутом 8 градусів, яке спрямовує відбите світло від серцевини волокна, зменшуючи зворотне відбиття.
Питання: На скільки циклів сполучення розрахований роз’єм?
A: Більше або дорівнює 1000 циклів вставлення та видалення, зберігаючи стабільні оптичні характеристики.
З: Чому варто вибрати ультракороткий патч-корд довжиною 0,5-метра?
A: Ультра-короткі патч-корди зменшують безлад у кабелях, спрощують керування в місцях із високою-щільністю та мінімізують зайвий кабель у компактних приміщеннях.
Q: Який діапазон робочих температур?
A: від -40 градусів до +80 градусів.
Q: Які варіанти куртки та діаметра доступні?
А: Куртки: ПВХ, ЛСЖ, ОФНП. Діаметри: 3,0 мм, 2,0 мм, 0,9 мм.
