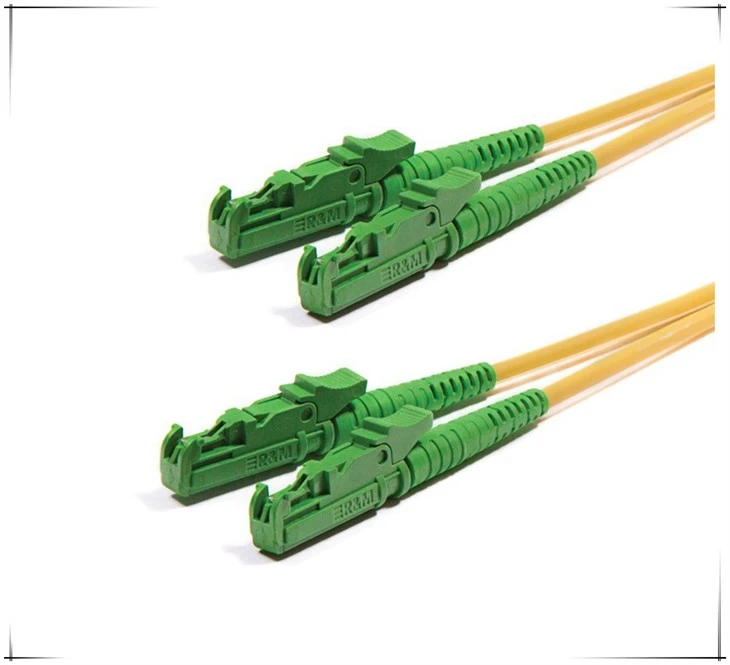

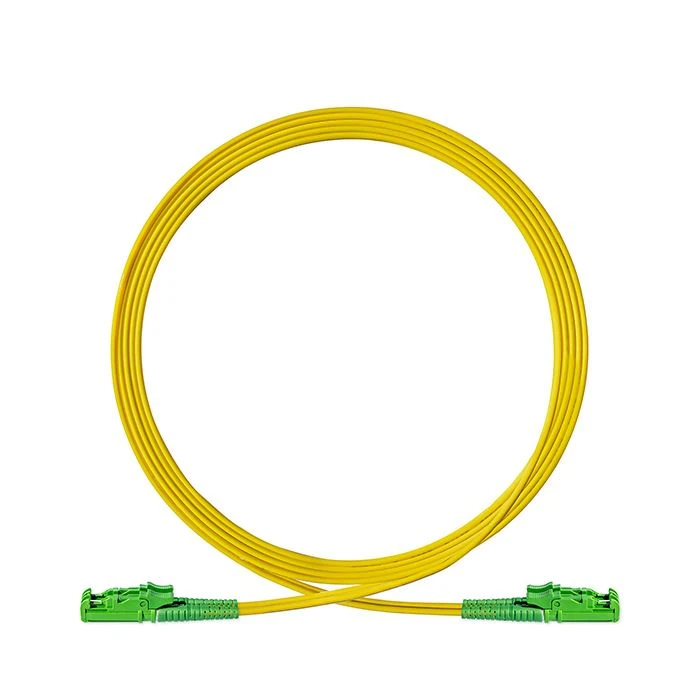

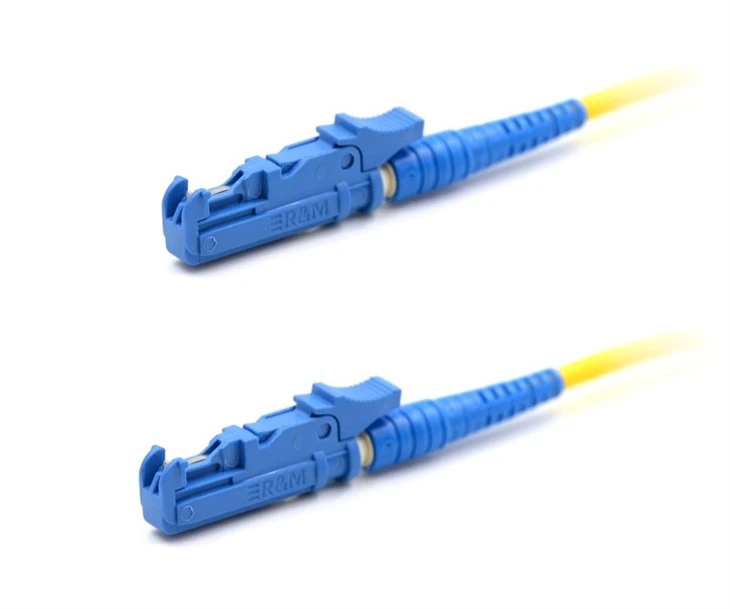

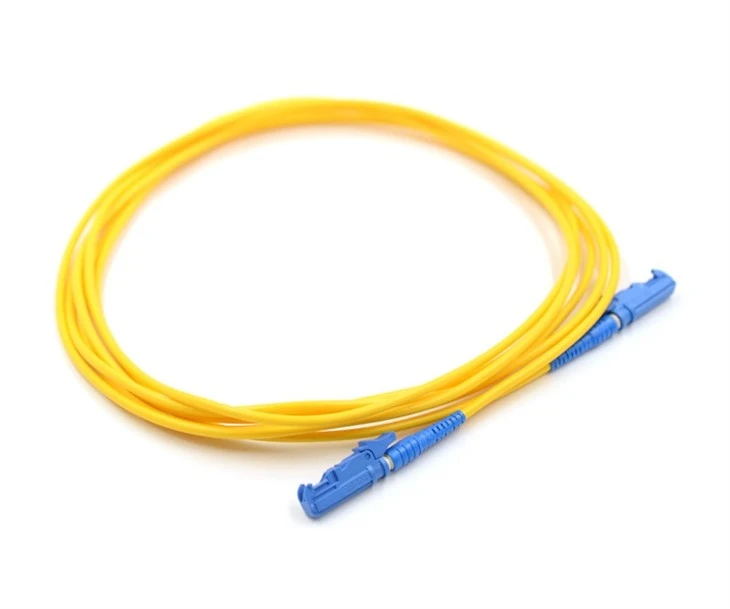

Оптоволокно E2000перемичка призводитьце короткий волоконно-оптичний кабель, який має роз’єми на обох кінцях. Цей кабель використовується для з’єднання двох мережевих гаджетів або частин, таких як маршрутизатор і комутатор або патч-панель і трансивер. Патч-корди мають різну довжину та типи волокон, як-от одномодове або багатомодове волокно, а роз’єми можуть бути різних типів, зокрема SC, ST, LC та MTP/MPO. Використовуючи ці шнури, можна швидко встановлювати та розривати з’єднання між мережевими компонентами без необхідності складних кабелів.

Низькі внесені та зворотні втрати:Волоконно-оптичні патч-корди мають низькі вставні та зворотні втрати, що означає, що вони високоефективні при передачі даних на великі відстані з мінімальним шумом і загасанням сигналу.

Висока пропускна здатність:Волоконно-оптичні патч-корди мають високу пропускну здатність, що робить їх ідеальними для програм високошвидкісної передачі даних, які потребують великої ємності для передачі даних.

Широкий спектр застосування:Волоконно-оптичні патч-корди використовуються в широкому діапазоні застосувань, таких як центри обробки даних, телекомунікації, медичне обладнання, військова та аерокосмічна промисловість, а також промислова автоматизація.

Гнучкість:Волоконно-оптичні патч-корди відрізняються високою гнучкістю, що означає, що їх можна легко встановити в тісних місцях, де традиційні мідні кабелі не підходять.

Довговічність:Волоконно-оптичні патч-корди мають високу міцність і можуть працювати в суворих умовах, включаючи високі температури, вологість і вплив хімічних речовин.

Легка установка:З’єднувачі волоконно-оптичних патч-кордів є «plug-and-play», що означає, що їх можна легко під’єднати до інших пристроїв без необхідності використання будь-яких спеціальних інструментів чи обладнання.

Економічно ефективним:Волоконно-оптичні патч-корди є економічно ефективними та пропонують нижчу загальну вартість володіння порівняно з мідними кабелями, особливо на великих відстанях.

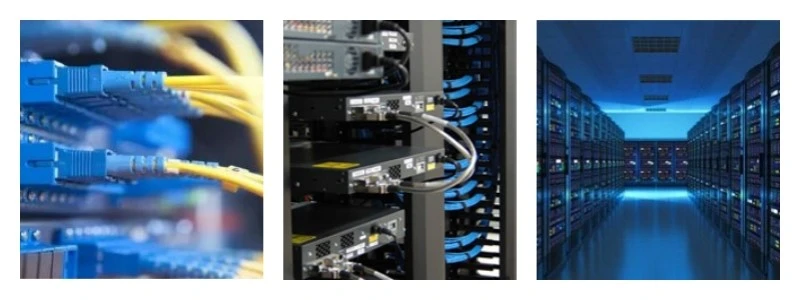

CATV, обладнання для тестування метро;
Телекомунікаційні мережі;
Локальні мережі (LAN);
Глобальні мережі (WAN);
Приміщені установки;
Мережі обробки даних;
Термінація відео та військових активних пристроїв.

П'ять тестів для перевірки якості оптоволоконного патч-корду

Якість волоконних патч-кордів впливає на весь волоконно-оптичний канал. Кожен волоконний патч-корд повинен пройти сувору перевірку перед тим, як залишити фабрику. Отже, які тести проводитиме виробник волоконних патч-кордів, щоб забезпечити високу якість патч-кордів?

Щоб переконатися в якості оптичних патч-кордів, перед виходом із заводу зазвичай проводяться наступні п’ять типів перевірок.

Виявлення втрат при вставці/зворотних втратах волоконного патч-корду

Внесені та зворотні втрати є ключовими параметрами, які впливають на оптичні патч-корди. Стандарт TIA чітко визначає, що максимальні внесені втрати оптичного патч-корду становлять 0,75 дБ (тобто максимально прийнятне значення).

Для більшості оптоволоконних патч-кабелів на ринку нормальний діапазон внесених втрат становить від {{0}}.3 дБ до 0.5 дБ, а діапазон низьких внесених втрат становить від {{6 }}.15 дБ і 0,2 дБ. Значення зворотних втрат виражаються в дБ і зазвичай є від’ємними, тому вищі значення кращі, а типові характеристики коливаються від -15 до -60 дБ.

Згідно з галузевими стандартами, зворотні втрати полірованого оптоволоконного з’єднувача Ultra PC мають бути більшими за 50 дБ, а зворотні втрати полірованого фаска зазвичай перевищують 60 дБ. Тип ПК має бути більше 40 дБ. Для багатомодового волокна типові значення RL становлять від 20 до 40 дБ.

Показники загальних перемичок операторського класу полягають у тому, що внесені втрати менше 0.3 дБ, а зворотні втрати більше 45 дБ.

Перевірка торця волоконного патч-корду

Очищення торця оптоволоконного роз'єму безпосередньо впливає на його продуктивність. Наприклад, подряпини, ямки, тріщини, забруднення пилом тощо на торці оптичного волокна спричинять втрату сигналу з’єднання, що призведе до поганої вставки та зворотних втрат.

Перевірка волоконного патч-корду 3D інтерферометром

Тестування 3D-інтерферометра в основному призначене для перевірки геометрії торця волокна, а параметри включають радіус кривизни, зміщення вершини, висоту волокна тощо. Торець волоконного патч-корду потрібно відшліфувати до сферичної поверхні, але вироби, виготовлені фактичним виробничим процесом, не можуть бути ідеальними.

Які відповідні значення для радіуса кривизни, зміщення вершини та висоти волокна?

Тому в технічному стандарті вказується форма торця, яка включає радіус кривизни ROC, зміщення вершини та висоту волокна.

Згідно з технічними стандартами організації IEC, еталонне значення радіуса кривизни ROC полягає в тому, що роз’єм типу ПК становить 10~25 мм, а роз’єм типу APC — 5~15 мм. Вершинне зсув відноситься до зміщення між вершиною вигнутої поверхні та віссю волокна. Якщо зміщення вершини занадто велике, деформації торця достатньо, щоб викликати фізичний контакт між волокнами. Тому технічний стандарт вимагає, щоб зміщення вершини волоконної перемички було менше або дорівнює 50 мкм.

Висота волокна означає висоту торця волокна відносно торця наконечника. Кінцева поверхня волокна може виступати над торцевою поверхнею втулки або може бути заглибленою під торець втулки. Діапазон висоти оптичного волокна, визначений технічним стандартом, становить -250~+250нм.

Випробування механічних характеристик волоконного патч-корду

Наприклад, випробовуйте оптичний патч-корд із заданою силою витягування, щоб перевірити затухання волокна та коефіцієнт надійності подовження волокна.

Експеримент із температурою навколишнього середовища

Необхідно перевірити показники працездатності волоконно-оптичних конекторів при різних температурних умовах навколишнього середовища.
