Технічні характеристики – дуплексний оптоволоконний патч-кабель LC – FC OM3
| Параметр | Специфікація | Параметр | Специфікація |
|---|---|---|---|
| Тип роз'єму | LC UPC до FC UPC | Тип волокна | OM3 Багатомодовий 50/125 мкм |
| Клас волокна | Лазер-оптимізований 50 мкм | Довжина хвилі | 850 нм / 1300 нм |
| Втрата вставки | Менше або дорівнює 0,3 дБ (типове 0,2 дБ) | Повернення втрати | Більше або дорівнює 20 дБ |
| Кількість волокон | Дуплекс (2 волокна) | Діаметр кабелю | 2,0 мм герметично-з буфером |
| Кабельний кожух | LSZH (з низьким вмістом диму без галогенів) | Колір куртки | Аква (стандарт OM3) |
| Макс. Швидкість передачі даних | 10 Гбіт/с на відстані 300 м | Матеріал наконечника | Точна цирконієва кераміка |
| Хв. Радіус вигину | 30 мм (завантажений) / 15 мм (без навантаження) | Міцність на розрив | Більше або дорівнює 100 Н |
| Робоча температура | -20 градусів до +70 градусів | Температура зберігання | -40 градусів до +80 градусів |
| Доступні довжини | 1 м, 2 м, 3 м, 5 м, 10 м, на замовлення | Відповідність | RoHS, CE, ISO 11801 |

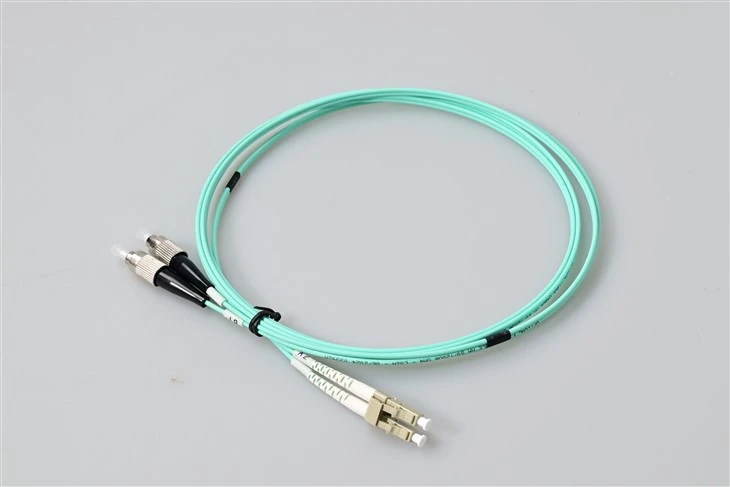

Що таке багатомодовий дуплексний патч-кабель LC – FC OM3?
TheБагатомодовий дуплексний патч-кабель LC – FC OM3це гібридна оптоволоконна перемичка, розроблена спеціально для з’єднання пристроїв з різними інтерфейсами роз’ємів. Завдяки роз’єму LC UPC на одному кінці та роз’єму FC UPC на іншому цей кабель забезпечує безперебійний зв’язок між сучасним мережевим обладнанням із портами LC та застарілими системами, оснащеними інтерфейсами FC.
На відміну від стандартних патч-кордів LC-LC або FC-FC, які з’єднують ідентичні роз’єми, цей гібридний кабель LC-FC відіграє важливу роль у середовищах змішаної оптоволоконної інфраструктури. Центри обробки даних і телекомунікаційні об’єкти часто використовують обладнання різних поколінь-новіші комутатори та трансивери зазвичай використовують компактні LC-роз’єми для більшої щільності портів, тоді як старіші випробувальні інструменти, системи DWDM і телекомунікаційне обладнання операторського-класу все ще можуть покладатися на надійні різьбові роз’єми FC.
Чому варто вибрати цю гібридну багатомодову волоконну перемичку LC-FC?
Лазер OM3-оптимізував серцевину волокна 50/125 мкмпідтримує передачу 10 Gigabit Ethernet на відстань до 300 метрів на довжині хвилі 850 нм, що робить його придатним для магістральних з’єднань у-будівлях і-з’єднань центрів обробки даних із короткою дальністю. Кожух LSZH кольору аква-відповідає вимогам протипожежної безпеки для внутрішнього встановлення, вивільняючи мінімальний дим і не випускаючи токсичних галогенних газів у разі пожежі-необхідно для закритих серверних кімнат і кабельних лотків.
Кожен кабель проходить 100% оптичне тестування перед відправкою. Прецизійні-поліровані цирконієві керамічні наконечники на кінцях LC і FC забезпечують послідовневнесені втратинижче 0,3 дБ, забезпечуючи надійну цілісність сигналу у вашій оптоволоконній мережі.
Роз’єм LC проти роз’єму FC: розуміння різниці інтерфейсу
TheLC (Lucent Connector) використовує компактний наконечник діаметром 1,25 мм із засувним механізмом -потягніть, що забезпечує високу{0}}щільність розгортання-вдвічі більшу кількість портів порівняно з роз’ємами SC у тому самому просторі панелі. Він став домінуючим інтерфейсом дляТрансивери SFP/SFP+і сучасні мережеві комутатори.
TheFC (Ferrule Connector) має наконечник діаметром 2,5 мм із різьбовим гвинтом-на з’єднанні. Хоча роз’єми FC менш поширені в нових інсталяціях, вони залишаються поширеними в прецизійному вимірювальному обладнанні, оптичних випробувальних приладах і старій телекомунікаційній інфраструктурі через їх безпечне механічне з’єднання та стійкість до вібрації.
Цей патч-кабель LC – FC усуває потребу в додаткових адаптерах або модулях перетворення при підключенні цих двох типів інтерфейсу, спрощуючи управління кабелем і зменшуючи потенційні точки збою у вашій мережі.
Застосування – Де дуплексні кабелі LC – FC OM3 Excel
Цей дуплексний гібридний патч-кабель LC UPC – FC UPC OM3 спеціально-створений для виконання однієї роботи, яку більшість стандартних LC-перемичок LC не можуть виконати: підключення сучасних комутаторів, трансиверів і патч-панелей із LC-термінаторами до застарілого FC-тестового обладнання, обладнання для трансляції та шаф ODF до-2010 року -, витримуючи вузькі вигини на 90 градусів, які вимагають структуровані кабельні лотки. Комбінація змішаного-роз’єму та нечутливого до вигину волокна G657A1 відрізняє цю перемичку від звичайного патч-корду LC-FC.
Застаріле обладнання FC → Сучасне оновлення мережі LC
У старих телекомунікаційних центральних офісах і кімнатах-диспетчерської трансляції існуючі оптоволоконні панелі досі закінчуються на перегородках FC. Нечутливий до згинів кабель LC-FC OM3 дає змогу направляти комутатор LC SFP+ нової-збірки безпосередньо в застарілий FC ODF без повторного-закінчення вхідного польового кабелю -, зберігаючи капітальні витрати та уникаючи переривання обслуговування.
Джемпери випробувально-вимірювальної лабораторії
Рефлектометри, оптичні джерела світла та еталонні вимірювачі потужності від EXFO, JDSU, Yokogawa та Anritsu найчастіше постачаються з перегородками FC/PC, тоді як пристрій, що тестується, використовує LC. Дуплексна перемичка 50/125 OM3 LC-FC — це стандартний лабораторний адаптерний кабель, який використовується для з’єднання цих двох інтерфейсів під час сертифікації багатомодового з’єднання 10G.
Прокладання-радіусу в кабельних лотках і кутових вигинах
Волокно G657A1 утримує втрати на макровигині нижче 0,1 дБ при радіусі 10 мм проти приблизно 1–2 дБ для застарілого волокна G652D на тому ж вигині. Це має значення для структурованих кабелів: патч-провід G657A1 LC-FC OM3 2.0мм можна прокладати всередині горизонтальних роз’ємів 1U, навколо кутових стовпів і через кабельні лотки з прорізами без поразки за-вигин, яка порушила б бюджет маржі 10G.
Внутрішня багатомодова магістраль 10G із-пожежною безпекою
Під час горіння куртки LSZH майже не виділяють галогеновмісного диму, тому навколо них написані стандарти IEC 60332-1, EN 50575 Cca та IEC 60754. Вогнестійкий шнур LSZH-від LC до FC OM3 є правильною специфікацією для лікарень, підземних станцій метро, центрів обробки даних і висотних-офісних стояків, де дотримуються обмеження на токсичність диму.
Головні станції CATV і широкомовна передача
Старіші головні станції кабельного телебачення та SDI-над-розширювачами оптоволокна зберігають гвинтові-з’єднувачі FC, оскільки різьбове з’єднання витримує вібрацію краще, ніж -тягнуче LC. Багатомодовий патч-корд LC-FC 10G передає сигнал від сучасного оптоволоконного агрегатора з LC-термінатором до цього чутливого до вібрації-старого порту FC.
Перехресні-з’єднання центрального офісу FTTX
ODF-класу оператора часто викривають FC/PC на стороні лінії та LC на стороні обладнання. Застарілий кабель для перетворення -FC-на-LC із сердечником G657A1 є активом для перехресного з’єднання за умовчанням, купленим оптом для кожного нового відсіку агрегації PON.
Масові замовлення постачальників для виробників панелей і інтеграторів
Системні інтегратори, які розробляють попередньо-проводові патч-панелі, визначають виробника дуплексного кабелю LC–FC OM3 за-радіусом вигину та сертифікатами LSZH -, а не лише ціною за одиницю. Максимальна кількість замовлень для оптового замовлення становить 100 штук на довжину-SKU, із підтримкою змішаної-консолідації довжини на тому самому ЗП.
Часті запитання – оптоволоконний патч-кабель LC – FC OM3
Питання 1: Чому варто вибрати гібридний патч-кабель LC-–-FC OM3 замість двох окремих перемичок LC-LC і FC-FC?
A: Гібридна перемичка видаляє одну сполучену-пару з оптичного шляху, заощаджуючи приблизно 0,3 дБ внесених втрат і одну потенційну точку-проникнення бруду. За обмеженого бюджету багатомодового з’єднання 10G це має значення -, тому гібридний кабель LC UPC – FC UPC OM3 є кращим, а не ланцюжком-з двома перемичками та адаптером LC-FC.
Q2: Що насправді робить нечутливе до вигину волокно G657A1 при радіусі вигину 10 мм?
Відповідь: стандартне волокно G652D втрачає близько 1–2 дБ за виток при згинанні до 10 мм. Волокно G657A1 утримує ці втрати нижче 0,1 дБ. На практиці патч-провід G657A1 LC-FC OM3 2.0мм можна прокласти навколо кутової стійки або всередині пальця кабелю без помітного погіршення сигналу -, чого не може зробити старіша конструкція оптоволокна.
Питання 3: чи розраховано кожух LSZH 2,0 мм для встановлення в камері припливу або стояку?
A: LSZH – це європейський і міжнародний рейтинг із низьким-димом-нуль-галогенами (IEC 60332-1 / EN 50575 Cca). Це прийнято для звичайних прокладок у приміщеннях, стояках і кабельних-лотках, але НЕ еквівалентно рейтингу пленуму OFNP Північної-Америки. Якщо для вашого проекту спеціально потрібен OFNP під NEC, замовте OFNP-варіант оболонки цієї дуплексної перемички LC-FC OM3.
Запитання 4: Чи підтримуватиме цей патч-кабель LC UPC – FC UPC OM3 10G Ethernet на повній відстані 300 м багатомодового діапазону?
A: Так. OM3 50/125 лазер-оптимізоване волокно розраховане на 10GBASE-SR до 300 м. Оскільки внесені втрати менше або дорівнюють 0,3 дБ на цьому багатомодовому шнурі LC-FC 10G залишають достатній запас на парі з’єднувачів, повний охоплення 300 м є досяжним - за умови, що низхідне з’єднання також має OM3 або краще.
Q5: Навіщо вказувати OM3 замість OM1 або OM2 для нової багаторежимної збірки?
A: OM1 (62,5/125) досягає максимальної відстані 33 м для 10GBASE-SR; OM2 (50/125) досягає лише 82 м при 10G. OM3 розширює це до 300 м. Для будь-якої нової інсталяції з підтримкою 10G-дуплексна перемичка 50/125 OM3 LC-FC є мінімальною специфікацією, яка-забезпечить зв’язок у майбутньому. Якщо ваш проект пізніше може бути масштабований до 40G або 100G, дивдетальне порівняння продуктивності багатомодового волокна OM3 та OM4щоб визначити, чи варто оновлення до OM4 під час встановлення.
Q6: Чи можна замінити полірування UPC на цьому кабелі на APC під час оптового замовлення?
Відповідь: UPC проти APC є заводським-вибором полірування, і його не можна змінити в польових умовах. У разі масових замовлень ми виробляємо варіанти LC APC / FC APC як окремі артикули -, але зауважте, що торці APC- мають зелений-завантажувальний код і зазвичай використовуються в одномодовому PON/FTTH, а не в багатомодовому OM3. Для багатомодових з’єднань 10G LC UPC – FC UPC є правильною парою для полірування. Щоб отримати повну інформацію про різницю геометрії торцевих поверхонь PC, UPC і APC щодо продуктивності зворотних втрат, див.Посібник із полірування оптоволоконного роз’єму, що охоплює специфікації ПК проти UPC проти APC.
Запитання 7. Яка вартість і типовий час доставки для дуплексного замовлення постачальника LC-FC OM3?
A: MOQ становить 100 штук на довжину-SKU для стандартних конфігурацій. Термін виконання становить 3–5 робочих днів для стандартних вузлів LSZH 2,0 мм аква та 7–12 робочих днів для оптових партій патч-корду LC до FC OM3 спеціальної-оболочки або нестандартної-довжини. Контейнери по 5,000+ шт. котируються за проект.
Питання 8: Як слід очистити торцеві поверхні LC UPC і FC UPC перед вставленням?{1}}
Відповідь: Використовуйте засіб для очищення волокон барабанного -типу з обох кінців перед кожним з’єднанням. Для польового огляду оптоволоконний відеоскоп 200×/400× перевіряє торцеву-лицьову поверхню на відповідність IEC 61300-3-35 критеріям проходження/невідповідності. Пило{10}}закриття нечутливого до згину кабелю LC-FC OM3 між використаннями є обов’язковим – бруд є найбільшою причиною поломки меж зв’язку на гібридній збірці.
Q9: Цирконієва наконечник класу A поставляється зі звітом про заводські випробування?
A: Так. Кожна одиниця є 100% інтерферометром,-виміряним для зміщення вершини, радіуса кривизни, виточення волокна, а також -втрат/повернень-втрат, перевірених при 1310 нм і 1550 нм. Індивідуальні серійні-пронумеровані звіти про випробування доступні для оптових дуплексних замовлень LC-FC OM3 без додаткової плати.
Q10: Чи можна налаштувати довжину кабелю для конкретного проекту?
В: Нестандартні довжини від 0,5 м до 300 м виготовляються на замовлення. Для оптових замовлень, які змішують довжини (0,5 м, 1 м, 2 м, 3 м, 5 м, 10 м, 20 м) на одному замовлення на поставку, постачальник дуплексних патч-кабелів LC UPC – FC UPC OM3 може об’єднати всі розрізи в одну партію, щоб зменшити транспортування.
Питання 11: Чи підходить цей кабель для прямого-заглиблення?
Відповідь: Ні. 2,0 мм LSZH із щільною буферною-конструкцією розроблено для використання всередині/-будівель. Для відкритих прямих-похованнях вам потрібен броньований або гелевий-наповнений зовнішній кабель, закінчений на ODF, і цю внутрішню перемичку, підключену до сторони ODF.
Q12: Яких обмежень робочого середовища я повинен дотримуватися?
A: Робоча температура від −20 градусів до +70 градусів, зберігання від −40 градусів до +80 градусів. Це охоплює критий-центр даних, телекомунікаційні-кімнати та кондиціоноване середовище трансляції. Для більш холодних неопалюваних зовнішніх укриттів укажіть промисловий-температурний варіант замість цього патч-кабелю LC-FC OM3 LSZH.
