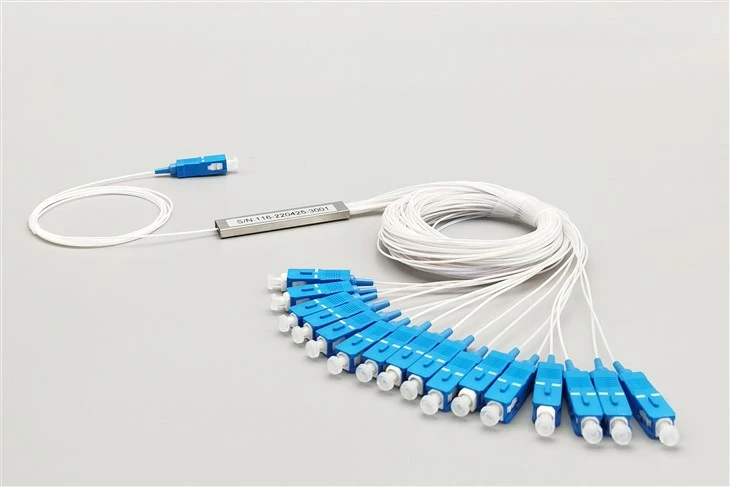

Технічні характеристики – спліттер голих волокон 1×16
| Тип спліттера | PLC (плоска світлохвильова схема) |
| Співвідношення | 1×16 |
| Тип вихідного волокна | Покриття голого волокна 250 мкм (без з’єднань) |
| Стиль упаковки | Сталева труба (металева міні-трубка) |
| Розміри упаковки (Д×Ш×В) | 60 × 12 × 4 мм |
| Робоча довжина хвилі | 1260 нм ~ 1650 нм (повний діапазон PON) |
| Внесені втрати (макс.) | Менше або дорівнює 13,5 дБ |
| Рівномірність втрат (макс.) | Менше або дорівнює 1,2 дБ |
| Втрати, залежні від поляризації | Менше або дорівнює 0,25 дБ |
| Повернення втрати | Більше або дорівнює 55 дБ |
| Спрямованість | Більше або дорівнює 55 дБ |
| Тип волокна | G657A Bend-Нечутливий одиночний режим |
| Робоча температура | -40 градусів до +85 градусів |
| Температура зберігання | -40 градусів до +85 градусів |
| Максимальна оптична потужність | 300 мВт |
| Діапазон вологості | 5% ~ 85% відносної вологості |
Порівняння упаковки спліттера 1×16: сталева труба з голим волокном та інші формати
Вибір правильного пакета розгалужувачів ПЛК залежить від середовища встановлення, наявності місця та від того, чи є перевагою з’єднання польового термоядерного синтезу чи підключення підключи-і-працюй. Це порівняння підкреслює, чому формат сталевої труби з голим волокном товщиною 250 мкм є кращим у-розгортанні в умовах обмеженого простору.
| Тип упаковки | Розміри (1×16) | Найкраще для | Спосіб підключення |
|---|---|---|---|
| Сталева труба з голого волокна | 60 × 12 × 4 мм | Зрощення, герметичні корпуси | Зварювання оплавленням |
| Модуль ABS | 120 × 80 × 18 мм | Внутрішні розподільні рами | Попередньо-з’єднані або з’єднані косичками |
| Касета LGX | Стандартний слід LGX | Комутаційні панелі- для монтажу в стійку | Роз'єми панелі адаптера |
| Монтаж у стійку 1U/2U | 19" ширина стійки | Центральний офіс ОДФ | Роз'єми передньої панелі |
Пакет із сталевих труб розміром 60 × 12 × 4 мм займає менше 3% об’єму, необхідного для розгалужувача модуля ABS, що робить його єдиним життєздатним варіантом, коли кілька розгалужувачів 1 × 16 повинні поміститися в один органайзер для з’єднань або компактний зовнішній корпус.
Чому варто вибрати 250 мкм голосове волокно, а не спліттери з роз’ємами?
Розгалужувач ПЛК із голим волокном 1×16 із покриттям 250 мкм повністю усуває попередньо-роз’єми, що робить його кращим вибором для польових техніків, які виконуютьзварювання методом оплавленняна місці установки. На відміну від розгалужувачів із роз’ємами, для яких потрібні адаптерні панелі та патч-кабелі, ця конструкція без з’єднань забезпечує пряме з’єднання-до-волокна, зменшуючи кількість точок з’єднання та зводячи до мінімуму можливі режими збою в оптичному з’єднанні.
Ефективне використання простору в лотках для з’єднання та мікро{0}}затворах
Завдяки розмірам лише 60 × 12 × 4 мм цей розгалужувач волокон зі сталевої труби займає мінімум місця всередині з’єднувальних лотків, мікро-затворів і вузлів розподілу волокна. Розгортання телекомунікаційних підрядниківМережі FTTHу густонаселених міських районах часто стикаються з серйозними обмеженнями простору всередині підземних колодязів або антен. Конструкція голого волокна 250 мкм дозволяє встановити більше розгалужувачів на корпус порівняно з громіздкими модулями ABS або касетами LGX.
Захист сталевих труб для жорстких умов встановлення
Пакет із сталевих труб забезпечує механічний захист під час транспортування та встановлення без додавання непотрібного об’єму. Польові інсталятори, які працюють у зовнішніх шафах,-змонтованих на стовпах кришках або прямо-закопаних корпусах, отримують переваги від міцного металевого корпусу, який захищає мікросхему ПЛК від вібрації та фізичного навантаження, зберігаючи при цьому компактність, необхідну для-розгортання з обмеженим простором.
Ідеальні сценарії розгортання розгалужувачів сталевих трубок із голим волокном 1×16
Точки розповсюдження останньої-милі FTTH
Розгортається всередині терміналів розподілу оптоволокна (FDT) і точок доступу до мережі (NAP), де одне фідерне волокно має обслуговувати 16 роз’єднань абонентів. Голе оптоволокно дозволяє здійснювати пряме з’єднання з окремими кабелями без додаткового обладнання.
Етапи спліттера PON в центральних офісах
Використовується як вторинний або третинний розподільний каскад вАрхітектури GPON і EPONде простір всередині рам ODF обмежений. Коефіцієнт розподілу 1×16 врівноважує щільність абонентів із прийнятними оптичними втратами для мереж доступу метро.
Зовнішні оптоволоконні розподільні шафи
Встановлюється всередині вуличних-шаф і-монтованих на стовпах корпусів, що обслуговують житлові квартали. Конструкція зі сталевих труб витримує зміну температури від -40 градусів до +85 градусів, що є поширеним у зовнішніх установках у всіх кліматичних зонах.
Затвори для з’єднання повітряних і підземних волокон
Інтегровано в куполоподібні кришки та вбудовані корпуси для з’єднання вздовж волоконних маршрутів, де технічні спеціалісти виконують роз’єднання-прольоту. Формат голих волокон 250 мкм відповідає стандартним конфігураціям з’єднувальних лотків, призначених для волокон з покриттям 250 мкм.
FAQ
З: Які параметри довжини волокна доступні для розгалужувачів 1×16 без волокна?
A: Стандартні конфігурації включають довжину волокна 1,0 м і 1,5 м на обох сторонах входу та виходу. Спеціальна довжина від 0,5 м до 3,0 м може бути визначена для проектів, які вимагають більшої відстані всередині великих корпусів або прямої маршрутизації до коммутаційних панелей.
Питання: чи можу я додати з’єднувачі до голих оптоволоконних виходів після встановлення?
A: Так. З’єднувачі,-встановлювані на місці, або фабричні-відшліфовані кіски можуть бути з’єднані методом оплавлення з виходами голого волокна 250 мкм. Однак це додає точки підключення та потенційну втрату. Якщо потрібні попередньо-виходи з роз’ємами, подумайте про замовлення модуля ABS або касетної версії LGX.
Питання: Яке обладнання для зрощування потрібне для встановлення розгалужувачів голого волокна 250 мкм?
A: Достатньо стандартних одноволоконних зварювальних апаратів із тримачами волокна 250 мкм. Не потрібно жодного спеціального інструменту, окрім стандартного обладнання для встановлення FTTH, включаючи ножиці для волокна, знімачі та захисні муфти для з’єднання.
Питання: Як пакет із сталевих трубок захищає розгалужувач?
A: Трубка з нержавіючої сталі охоплює мікросхему PLC з кремнезему та скріплений волоконний масив, забезпечуючи стійкість до роздавлювання, гасіння вібрації та захист від вологи. Це міцніше, ніж пластикова герметична оболонка, але має менші розміри, ніж корпуси модулів з АБС.
Питання: Чи підходить цей розгалужувач для використання на відкритому повітрі?
Відповідь: сам розгалужувач розрахований на роботу від -40 градусів до +85 градусів, але оптоволоконні виходи потребують захисту всередині герметичної оболонки. Для прямого закопування встановіть розгалужувач всередину ущільненої гелем заглушки, призначеної для підземних середовищ.
З: Яка різниця між конфігураціями спліттера 1×16 і 2×16?
A: Спліттер 1×16 має одне вхідне волокно, яке обслуговує 16 виходів. Конфігурація 2×16 забезпечує два незалежні входи, кожен з яких обслуговує 8 виходів, що корисно для подвійного резервування-OLT або для обслуговування двох окремих дерев PON з одного розташування спліттера.
З: Чи може цей розгалужувач обробляти двонаправлені сигнали PON на 1310 нм і 1490 нм одночасно?
A: Так. Діапазон робочих довжин хвиль 1260-1650 нм охоплює всі стандартні діапазони PON, включаючи низхідний (1490 нм), висхідний (1310 нм) GPON і накладання відео (1550 нм) без зміни втрат, залежних від довжини хвилі.
Q: Яке тестування якості виконується перед відправкою?
A: Кожен спліттер проходить 100% оптичне тестування, включаючивимірювання внесених втратпри 1310 нм і 1550 нм, перевірка зворотних втрат і перевірка однорідності на всіх вихідних портах. Звіти про випробування доступні за запитом.
Потрібна нестандартна довжина волокна чи висока-ціна?
Зв’яжіться з нашою командою інженерів, щоб отримати-спеціальні конфігурації ПЛК-розгалужувачів із голим волокном 1×16.
