Нам часто задають це питання:«Чи варто нам використовувати роз’єми LC чи перейти на MTP/MPO для розширення нашого центру обробки даних?»І, чесно кажучи, відповідь майже ніколи не буває простою-чи--іншим вибором.

Ось що-більшість плутанини виникає через неповну інформацію. Ви можете прочитати, що MTP/MPO пропонує «у 12 разів більшу щільність», і подумати: чудово, давайте-розглянемо це все. Але потім ви розумієте, що ваші існуючі комутатори використовують інтерфейси LC, ваші технічні спеціалісти навчені термінації LC, і раптом ви бачите гібридну установку, про яку вас ніхто не попереджав.

Або, можливо, ви підрахували вартість компонентів і кабелі LC виглядають дешевшими за волокно. правда Але чи врахували ви 6 годин монтажу на кожні 48 підключень LC проти 20 хвилин для еквівалентної магістралі MTP? Ось де реальна картина вартості стає цікавою.

У цьому посібнику розглядаються фактичні моменти прийняття рішень-, а не теоретичні «ось що таке кожен з’єднувач», які можна знайти у Вікіпедії. Ми припускаємо, що ви вже знаєте основи. Що вам, ймовірно, потрібно, так це ясністьколи кожна технологія має фінансовий сенс, де проявляються приховані витрати та як уникнути помилок, які ми бачили в інших командах.

Рівняння вартості, про яке ніхто не говорить

Почнемо з цифр, тому що саме тут більшість розмов про планування або застрягають, або заходять убік.

Ціни на компоненти вводять в оману. Так, 12-волоконний магістральний кабель MTP із попередньо завершеною ланцюгом коштує дорожче, ніж шість дуплексних патч-кордів LC із такою ж кількістю волокон. Іноді в 2-3 рази більше. Якщо ви зупинитесь на цьому, LC виглядає очевидним переможцем.

Але вартість компонентів зазвичай становить лише 15-25% від загальної вартості проекту кабельної розводки. решта? Робота, простір у стелажах, інфраструктура для організації кабелів і поточне обслуговування. Ось де порівняння перевертається.

Пліч--для розгортання 1000 волокон:(Ці цифри базуються на типових ринкових ставках у США та часу встановлення, який ми відстежуємо в кількох проектах. Ваші цифри можуть відрізнятися, але співвідношення, як правило, залишаються.)

Джерела даних: Ставки робочої сили на основі опитувань інсталяторів BICSI 2023-2024; вартість стелажного простору за порівняльними тестами спільного розміщення Uptime Institute; ціноутворення на компоненти на основі агрегованих котирувань дистриб’юторів.

Висновок не такий: «MTP/MPO завжди виграє». Це теточка перетину відбувається близько 400-500 волокон. Нижче цього значення нижча вартість компонентів LC може компенсувати різницю в робочій силі. Більше того, ефективність монтажу MTP/MPO та переваги щільності швидко поєднуються.

Наше рішення:Ми бачили, як команди обпікалися, зосереджуючись надто вузько на початкових котируваннях. Один клієнт заощадив 15 000 доларів США на компонентах, перейшовши до-LC, потім витратив 40 000 доларів США більше на встановлення та через шість місяців закінчилося місце в стійці. «Дешевший» варіант обійшовся їм у додаткову шафу та вихідні на аварійне перемонтування кабелю. Плануйте, де ви будете через 3 роки, а не лише те, де ви зараз.

Як насправді виглядає "висока щільність".

Такі цифри, як «12-кратне покращення щільності», часто лунають. Ось що це означає на практиці.

Візьміть стандартну патч-панель 1U. За допомогою дуплексних адаптерів LC ви можете встановити 48 портів, що забезпечує 96 оптоволоконних з’єднань. Досить щільний за традиційними мірками. Тепер замініть ці адаптери LC на інтерфейси MTP-24. Той самий простір 1U, але тепер кожен порт обслуговує 24 волокна замість 2. Це 1152 волоконних з’єднання в одній стійці.

Малюнок 1. Той самий простір у стійці 1U забезпечує різко різну ємність оптоволокна. Конфігурація MTP-24 забезпечує 12-кратну щільність підключення, ніж LC-дуплекс.

Це особливо важливо в середовищах, де простір у стійці обмежений або дорогий. Об’єкти спільного розташування, які щомісяця стягують 800-1500 доларів США за одиницю стійки, роблять щільність прямим важелем витрат. Корпоративні центри обробки даних із фіксованою площею стикаються з однаковим тиском під іншим кутом — кожну стійку, яку займають кабелі, ви не можете використовувати для обчислень.

Але щільність приносить свої проблеми. У разі збою з’єднання MTP-24 одночасно відключаються 24 волокна замість 2. Для усунення несправностей потрібні різні інструменти та навички. Очищення 24-волоконної торцевої поверхні є більш складним, ніж очищення одного LC наконечника. Це не причини, яких слід уникатиоптоволоконний кабель високої-щільності-вони є причиною правильно спланувати це.

Чому більшість центрів обробки даних використовують обидва

Ось на чому не наголошується в маркетингових матеріалах: більшість сучасних дата-центрів не вибирають між LC і MTP/MPO. Вони використовують структуровану кабельну архітектуру, яка використовує кожну технологію там, де це має сенс.

Рисунок 2: Три{1}}гібридна архітектура - MTP/MPO для магістралі, касети для переходу, доступність LC для виправлення.

Хребетний шарвикористовує магістральні кабелі MTP/MPO-зазвичай 12, 24 або 144-волоконних вузлів-, що проходять між основними розподільними рамами та верхніми-розташуваннями-стійок. Одна 144-волоконна магістраль MTP замінює те, що інакше було б 72 окремих дуплексних кабелю. Одна лише економія кабелю є суттєвою, а монтаж стає питанням з’єднання попередньо закріплених вузлів, а не протягування та закріплення десятків окремих кабелів.

Перехідний шарде MTP зустрічається з LC. Касетні модулі-маленькі корпуси з портами MTP ззаду та портами LC спереду-встановлюються всередині оптоволоконних патч-панелей. Багажник MTP підключається до задньої частини; техніки працюють зі стандартними з’єднаннями LC на передній панелі. Це міст, який робить гібридний підхід практичним.

Шар латкице все LC. Серверні мережеві карти, HBA-системи зберігання та більшість портів комутаторів використовують трансивери з інтерфейсом LC-. Люди, які щоденно-{4}}переміщують, додають і змінюють, працюють зі знайомими патч-кордами LC. Їм не потрібно знати або дбати про те, що основою касети є MTP/MPO-вони лише бачать порти LC.

Наше рішення:Касета — неоспіваний герой сучасної оптоволоконної інфраструктури. Це дозволяє захопити щільність MTP/MPO та переваги інсталяції протягом тривалого часу, зберігаючи при цьому доступність LC для з’єднань, які часто змінюються. Якщо ви будуєте нову інфраструктуру, починайте планувати з касети назовні-яка кількість волокон вам потрібна в кожній стійці? Це визначає технічні характеристики магістралі та вимоги до порту LC.

Полярність: помилка, яка коштує вихідних

Якщо є одна тема, де ми бачили найбільше проблем, яких можна уникнути, то це керування полярністю в системах MTP/MPO.

З LC-з’єднаннями полярність проста-ви збігаєте Tx з Rx. Зіпсувавши це, ви поміняєте два волокна місцями. Займає 30 секунд. З 12 або 24 волокнами в одному роз’ємі математика стає складнішою. Стандарт TIA-568 визначає три методи полярності, і їх змішування не просто спричиняє збій одного з’єднання – це може призвести до деформації кількох пар волокон у спосіб, який справді болісно діагностувати.

Рисунок 4: Методи полярності MTP/MPO - відображення позиції 1 визначає вирівнювання Tx/Rx. Тип B (перевернутий) найбільш поширений для паралельної оптики.

Виправлення не складне-воно лише вимагаєпланування перед замовленням. Задокументуйте свою схему полярності. Переконайтеся, що ваші касети, магістралі та комутаційні шнури дотримуються одного методу. Позначте все. І тестуйте за допомогою тестера, який підтримує -MPO, перед тим, як запускати трансляцію, а не після того, як хтось повідомить про збій зв’язку.

TIA-568.3-D вказує, що тестові дроти повинні перевіряти втрату 0,3 дБ або більше. Якщо ви бачите вищі цифри або суперечливі результати в різних положеннях волокна, перш за все перевірте полярність. ^[1]

Захист від-майбутнього: що означають 400G і 800G для ваших кабелів

Якщо ви сьогодні будуєте інфраструктуру, яка має тривати 5-7 років, дорожня карта 400G і 800G має значення.

Ось траєкторія: паралельна оптика 100G (SR4) використовує 8 волокон із роз’ємами MTP-12. 400G DR4 використовує той самий 8-волоконний підхід. Але розгортання 400G SR8 і 800G переходять на 16-волоконні роз’єми MTP для більшої кількості смуг.

Рисунок 3: Еволюція швидкості мережі та відповідні вимоги до роз’єму. Інфраструктура MTP-12 підтримує оновлення через 400G DR4; MTP-16 підтримує 400G SR8 і 800G.

Практичний висновок: магістральна інфраструктура MTP/MPO, яку ви встановлюєте сьогодні для 100G, може обслуговувати 400G DR4 лише з оновленням трансивера-не потребує повторного підключення. Це значна перевага порівняно з архітектурами лише LC-, які вимагали б додавання кількості волокон для підтримки паралельної оптики на цих швидкостях.

Для кластерів AI і ML це вже актуально. З’єднання -–-GPU спонукають до впровадження 400G, а 800G вже на горизонті. Якщо ваша дорожня карта передбачає серйозну щільність обчислень,оптоволоконний кабель високої-щільностіз MTP/MPO необов’язковий-це ставки за столом.

Тестування: не пропускайте цю частину

Тестування посилань MTP/MPO – це не те саме, що перевірка посилань LC, і різниця не лише академічна.

Виможеперевірте MTP-з’єднання за допомогою кабелів роз’єднання та стандартного дуплексного тестера. Підключіть роз’єм до кінця MTP, перевірте кожну пару волокон окремо за допомогою OLTS, повторіть для всіх позицій. Для 12-волоконного роз’єму це 6 циклів тестування на кінець. Помножте на кожне підключення у вашій установці, додайте час налаштування для еталонних кабелів, і ви отримаєте процес тестування, який займає в 5-10 разів більше часу, ніж потрібно.

Сучасні спеціальні тестери MPO- (наприклад, Fluke MultiFiber Pro) сканують усі положення волокна одночасно. Посібник з тестування IEC TR 61282-15 тепер рекомендує тестувальникам із власними інтерфейсами MPO саме з цієї причини-це значно заощаджує час, і ви усуваєте схильний до помилок етап керування декількома розривними з’єднаннями. ^[2]

Протестуйте все після інсталяції, перш ніж розміщувати посилання у виробництві. Забруднення та помилки полярності набагато легше виправити, коли стелажі не під напругою, а операторська команда не дихає вам у потилицю.

Правильний підбір компонентів

Не всі роз’єми MTP/MPO однакові. Стандартний роз’єм MPO (відповідно до IEC 61754-7) існує з 1990-х років. MTP-Версія під торговою маркою US Conec додає кілька покращень, які важливі для сучасностіоптоволоконний кабель високої-щільності:

Плаваюча конструкція наконечникапокращує фізичне вирівнювання контакту, особливо важливо, коли ви додаєте більше волокон

Металеві штифтові затискачі(порівняно з пластиком на стандартному MPO) зменшує поломку штифтів під час повторних циклів сполучення

Більш жорсткі виробничі допускизабезпечують нижчі та стабільніші внесені втрати-типові характеристики становлять 0,15-0,35 дБ для MTP із низькими втратами проти . 0.25-0.50 дБ для стандартного MPO

MTP і MPO фізично сумісні-ви можете без проблем з’єднати роз’єм MTP із загальним MPO. Але для критичної інфраструктури різниця в продуктивності виправдовує премію.

При пошуку джерелволоконно-оптичні з'єднувачіі збірки, шукайте постачальників, які надають індивідуальні звіти про випробування для кожного кабелю. Загальні твердження "відповідає специфікаціям" менш корисні, ніж фактично виміряні значення. Ви хочете бачити дані про вставні втрати, які показують, які конкретні волокна досягають певних показників-так ви виявляєте проблеми до того, як вони досягнуть місця встановлення.

Практики встановлення, які запобігають зворотним викликам

Кілька деталей встановлення мають непропорційне значення:

Чистота - це все.Частинка пилу розміром 1-мікрон на одноволоконному наконечнику LC впливає на одне з’єднання. Одна і та сама частинка на наконечнику MTP-24 може руйнувати кілька сердечників волокна одночасно. Завжди перевіряйте торці за допомогою волоконного прицілу (200-кратне мінімальне збільшення) і очищайте відповідними інструментами перед кожним сполученням. Кілька додаткових хвилин на підключення заощадять години на усунення несправностей пізніше.

Дотримуйтесь радіус вигину.Правило 10{1}}зовнішнього-діаметра застосовується як до кабелів LC, так і до кабелів MTP/MPO. Більш жорсткі вигини збільшують внесені втрати та можуть спричинити мікротріщини, які проявляються як періодичні несправності через кілька місяців після встановлення. Використовуйте відповідну організацію кабелю-вертикальні тримачі, горизонтальні напрямні-, які зберігають радіус по всьому шляху.

Правильно зіставляйте статі.З’єднувачі MTP/MPO бувають типу «папа» (з напрямними штифтами) і «мама» (з отворами). Порти обладнання завжди є чоловічими, тому кабелі, що з’єднуються з обладнанням, потребують гніздових кінців. З’єднання магістраль--зазвичай використовують штекер-му-штекер із адаптером гніздо--гніздо. Примусове встановлення невідповідних статей пошкоджує напрямні штифти-, а заміна пошкоджених з’єднувачів на попередньо-з’єднаних вузлах коштує дорого.

Заглушити все.Пилозахисні кришки існують не просто так. Кожен роз’єм, який активно не використовується, повинен бути закритий. Це проста звичка, яка запобігає найпоширенішому джерелу проблем з підключенням.

Отже, що вам насправді робити?

Замість того, щоб пропонувати загальний висновок «це залежить», ось практична система прийняття рішень, заснована на параметрах, які фактично керують вибором.

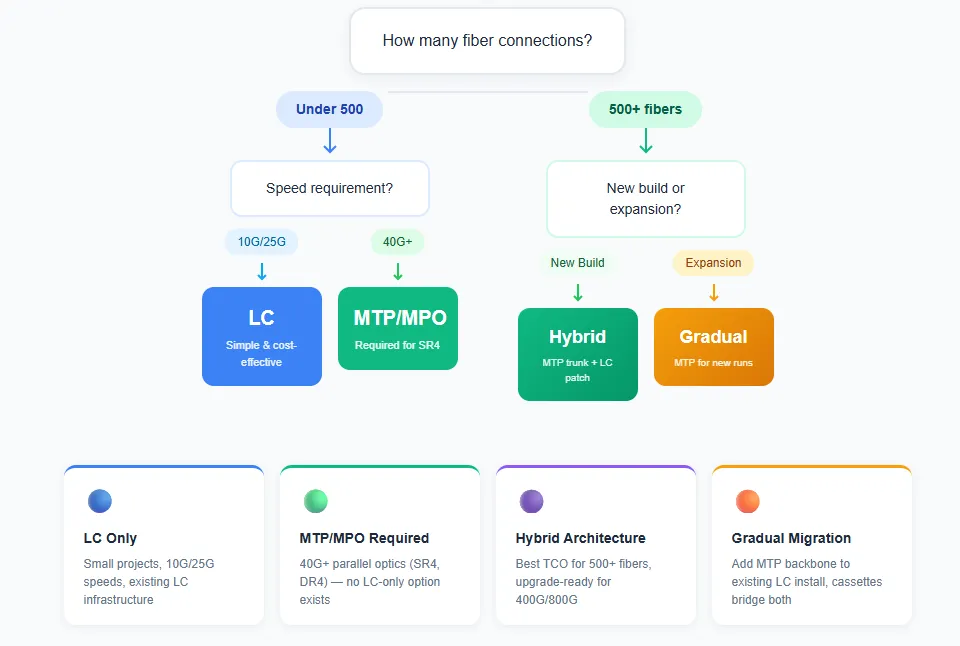

Малюнок 5. Схема прийняття рішень - зіставте параметри проекту з правильним підходом до кабелю.

Блок-схема відображає ключові моменти прийняття рішень, але ось логіка, що стоїть за нею: кількість з’єднань встановлює базову лінію (схрещування TCO відбувається приблизно на 400-500 волокон), вимоги до швидкості можуть перекривати цю базову лінію (паралельна оптика 40G+ вимагає MTP/MPO незалежно від масштабу), а тип проекту впливає на стратегію впровадження (нові збірки можна оптимізувати з нуля; розширення потребують зворотної сумісності).

Правильна відповідь залежить від вашої конкретної кількості-з’єднань, вимог до швидкості, обмежень щодо простору в стійці, витрат на оплату праці. Проведіть власний аналіз TCO з реальними котируваннями. Щоб отримати вказівки щодо специфікацій компонентів і спеціальних збірок,зверніться до професійної команди EVOLUXщоб допомогти підібрати продукти до ваших конкретних вимог розгортання.

Остання думка:Кабельна інфраструктура зазвичай має термін служби 10-15 років. Технологічні рішення, які ви приймаєте сьогодні, стосуватимуться підтримки обладнання, якого ще не існує. Створіть більше потужності, ніж ви думаєте, що вам потрібно - додаткова вартість більшої кількості волокон зараз набагато нижча, ніж вартість повторного монтажу кабелю пізніше.

Список літератури

[1] TIA-568.3-D, стандарт оптоволоконних кабелів і компонентів. Асоціація телекомунікаційної промисловості, 2016.

[2] Fluke Networks, «Мульти-волоконні з’єднувачі Push On (MPO),» Технічна довідка. https://www.flukenetworks.com/expertise/learn-about/multi{5}}fiber-push-mpo-з’єднувачі

Примітка щодо даних:Показники вартості в цій статті є приблизними на основі ринкових умов США та типових масштабів проекту. Фактичні витрати залежать від регіону, постачальника та специфіки проекту. Специфікації внесених і зворотних втрат представляють типові дані виробника; перед остаточним проектуванням завжди перевіряйте актуальні таблиці даних. Таблиця порівняння вартості представляє репрезентативні сценарії-ваша конкретна ситуація може відрізнятися залежно від місцевих тарифів на робочу силу, вартості приміщення та цін постачальника.
