Аналіз диференціації волоконно-оптичних розподільних рам, клемних коробок, розподільних коробок і рам ODF
Ці чотири мають схожі характеристики, головним чином відображені в їхніх основних функціях:
1. Фіксація та захист
Після з’єднання оптоволоконного кабелю з хвостовим кабелем він може механічно закріпити зовнішню оболонку кабелю, встановити захист проводів заземлення та згрупувати кінці та волокна для захисту, щоб кабель і жила не були пошкоджені.
2. Функція розподілу
Вставте роз’єм хвостового кабелю в адаптер, щоб з’єднати оптичний шлях з оптичним роз’ємом на іншій стороні адаптера. Адаптер і з’єднувач повинні відповідати вимогам щодо гнучкого підключення та від’єднання, а оптичний шлях повинен мати можливість вільного налаштування та тестування.
3. Функція зварювання
Вони можуть з’єднати оптичні волокна у волоконно-оптичному кабелі з хвостовим кабелем, згортати та зберігати надлишки оптичних волокон, а також захищати з’єднання.
4. Функція зберігання
Вони можуть розміщувати різні перехресні оптичні кабелі між стійками, забезпечуючи впорядковане та охайне зберігання кабелів. Внутрішня частина волоконно-оптичної розподільчої рами повинна бути спроектована з достатнім простором і розумними методами, щоб лінії волоконно-оптичних кабелів могли бути чітко прокладені, легко налаштовані та відповідали вимогам мінімального радіусу вигину.
Характеристики диференціації чотирьох головним чином полягають у їх різних середовищах застосування:
1. Оптоволоконна розподільна рамка

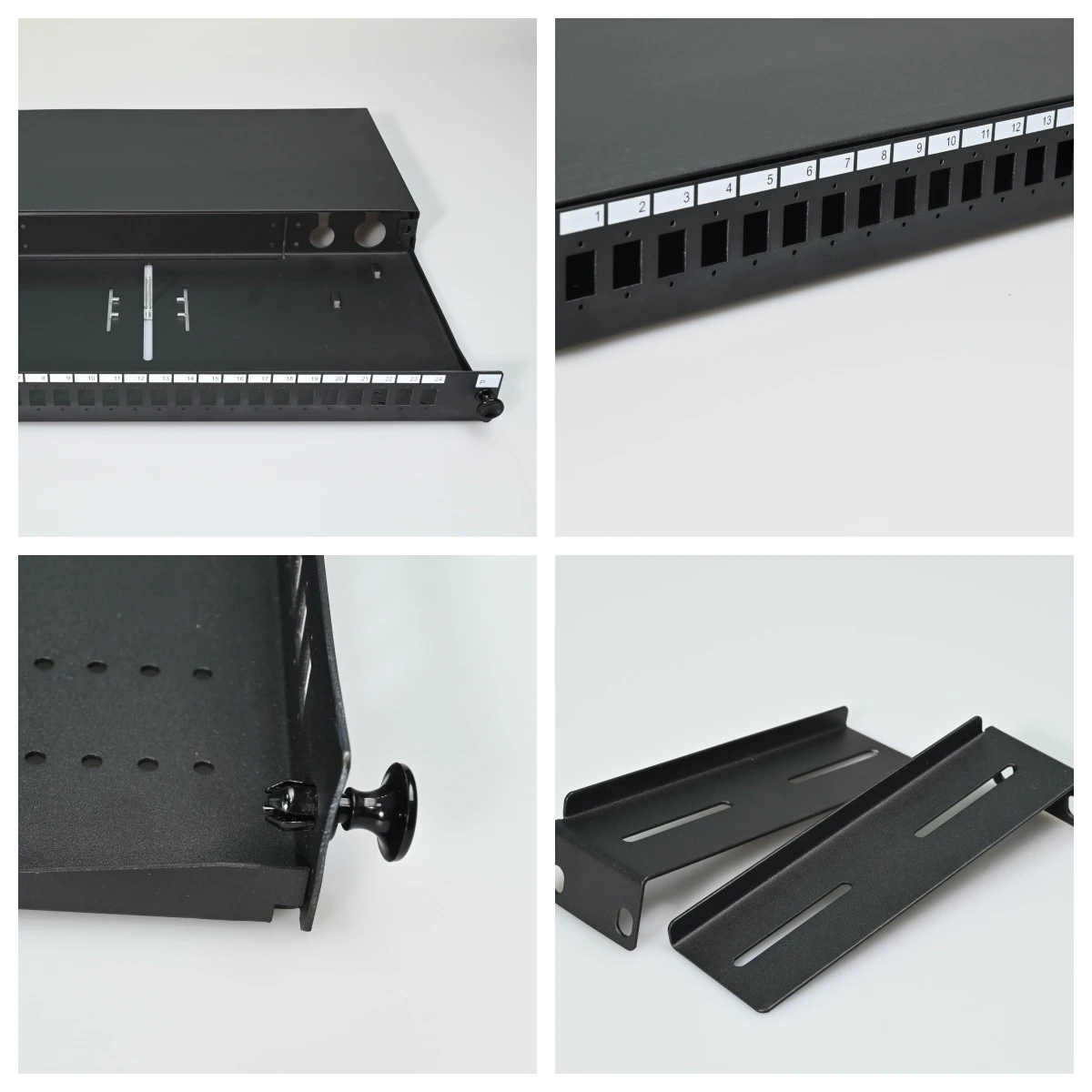

В основному використовується для з’єднання вертикальних магістральних і горизонтальних оптичних кабелів, це переважно 19-дюймова стійка з висотою 1U. Кількість портів у волоконно-оптичній системі розподілу зазвичай становить 24 або 48. Забезпечують відносно універсальну кабельну функцію, придатну для потреб оптоволоконного доступу в різних сценаріях, таких як центри обробки даних і базові станції зв’язку.
2. Клемна коробка
Головним чином забезпечує зварювання оптичних волокон, зрощування оптичних волокон і хвостових волокон, а також функцію передачі оптичних з’єднувачів. Зазвичай він використовується в ситуаціях, коли оптичний кабель потрібно розділити на окремі волокна, як-от точка доступу оптоволокна користувача в проектах FTTH. Часто розміщується на кінці горизонтального оптичного кабелю як найближча роз’єм-до кінцевого обладнання, що має максимум 8 або 12 портів для легкого встановлення на стіні чи настільному комп’ютері
3. Коробка розподілу волокна
Внутрішня комплектація волоконно-оптичними кабельними терміналами, блоками захисту від злиття та волоконно-оптичними адаптерами використовується для підключення магістральних і розподільних кабелів на відкритому повітрі, в коридорах або в приміщенні. Кількість портів зазвичай становить 24 або 48, зазвичай зустрічається в мережах FTTH і є звичайною невеликою коробкою в коридорах. Враховуючи необхідність простого встановлення, експлуатації та обслуговування, волоконно-оптичні коробки можна налаштувати за розміром і функціональністю відповідно до різних сценаріїв застосування та вимог до мережі.
4. Розподільна рамка ODF
Стійки ODF зазвичай містять волоконно-оптичні з’єднувальні модулі, розподільні блоки, роз’єми та слоти керування, які використовуються для розподілу, підключення та керування оптичними кабелями. Розподільна рама ODF розроблена спеціально для волоконно-оптичних комунікаційних приміщень із широким набором портів (12-1440 ядер), що підходить для великих сценаріїв волоконно-оптичних кабелів, таких як центри обробки даних, базові станції зв’язку та інтегровані кабельні системи.
загалом,волоконно-оптичні розподільчі рами в основному використовуються для підключення та керування оптичними кабелями, забезпечуючи відносно універсальні кабельні функції; Клемні коробки більше орієнтовані на розділення оптичних кабелів і злиття оптичних волокон, що підходить для конкретних точок доступу; Оптоволоконні розподільні коробки в основному використовуються для розгалуження, розподілу та керування розподільними оптичними кабелями, які зазвичай зустрічаються в мережах FTTH; Розподільні рамки ODF більше зосереджені на розподілі, з’єднанні та кросовері оптичних сигналів із високою-щільністю з’єднань і можливостями керування тонким волокном.
По суті, вони є кронштейнами для сполучників, які не беруть безпосередньої участі в процесі передачі даних, але забезпечують необхідну підтримку для різних місць відповідно до конкретних сценаріїв застосування та вимог до конфігурації порту. Як ключовий компонент волоконно-оптичної комунікаційної інфраструктури, вони відіграють незамінну роль у забезпеченні стабільності мережі, підвищенні ефективності передачі та задоволенні різноманітних потреб додатків.
