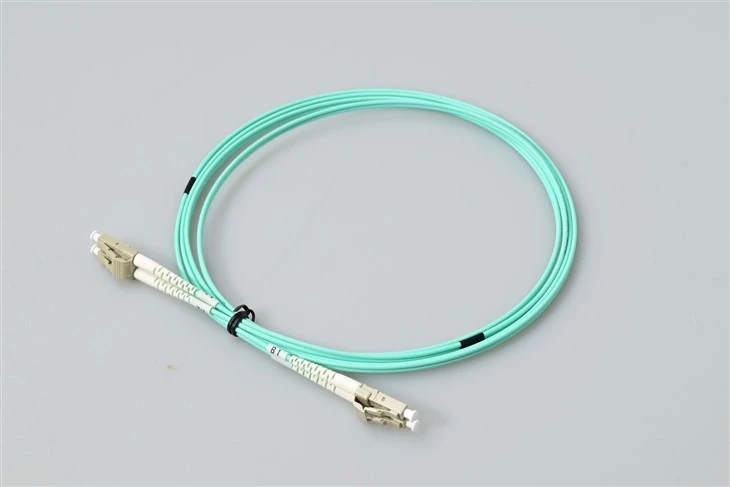

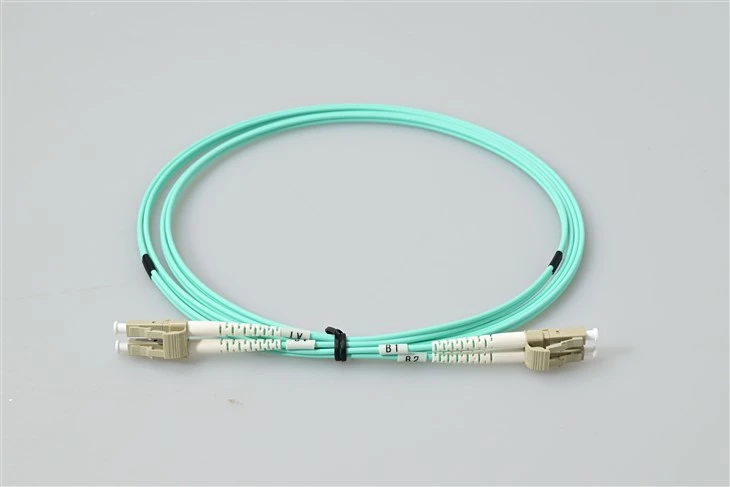

Що таке патч-кабель LC LC?
LC-LC оптоволоконний патч-кабельз двома волоконно-волоконними роз’ємами LC, закінченими на обох кінцях, є найбільш часто використовуваним типом оптоволоконного кабелю в галузі. У порівнянні з іншими звичайними волоконно-оптичними кабелями волоконно-волоконні кабелі LC пропонують високу щільність і надійну роботу в більшості застосувань
Наші кабелі проходять 100% оптичний контроль і тестування на внесені втрати.
Специфікація
| Тип роз'єму | LC UPC до LC UPC | Режим оптоволокна | Om3 50/125 мкм |
| Клас волокна | G657A/G652D | Довжина хвилі | 1310/1550 нм |
| Втрата вставки | Менше або дорівнює 0,3 дБ | Повернення втрати | Більше або дорівнює 50 дБ |
| Хв. Радіус вигину (ядро волокна) | 10 мм | Хв. Радіус вигину (волоконний кабель) | 10/5D (динамічний/статичний) |
| Кількість волокон | Дуплекс | Кабельний кожух | LSZH |
| Робоча температура | -20~70 градусів | Температура зберігання | -40~80 градусів |
Методи класифікації оптичних кабелів
Оптоволоконний кабель — це лінія зв’язку, яка використовує оптичні волокна, що відповідають вимогам до оптичних характеристик, як середовище передачі для передачі оптичного сигналу. Він складається з таких компонентів, як сердечник кабелю, елементи підсилення та оболонка, а також може містити додаткові елементи, такі як водонепроникні шари, буферні шари, ізоляційні шари та шари броні, якщо це необхідно.
Методи класифікації оптичних кабелів в основному включають наступне:
За середовищем передачі: класифікуються на одномодові-волоконно-оптичні кабелі та багатомодові волоконно-оптичні кабелі.
Відповідно до структури сердечника кабелю: він поділяється на багатожильний оптичний кабель, скелетний оптичний кабель, оптичний кабель з центральною трубкою, стрічковий оптичний кабель і плоский оптичний кабель.
Посилені компоненти: поділяються на не-металеві оптичні кабелі, стандартні оптичні кабелі та оптичні кабелі з посиленими компонентами.
За способом монтажу: поділяється на канальний оптичний кабель, підвісний оптичний кабель, прямий-оптичний кабель у землю та підводний оптичний кабель.
Залежно від середовища використання вони поділяються на оптичні кабелі для внутрішнього використання та оптичні кабелі для зовнішнього використання.
Додатки
Перемички волокна OM3 LC із серцевиною 50/125 мікронрозроблено для короткого-10 Gigabit Ethernet, що працює всередині серверних кімнат. Багатомодовий дуплексний кабель із аква-оболонкою підтримує ефективну модальну смугу пропускання 2000 МГц·км при 850 нм, що забезпечує надійне підключення між стійками--для розгортання гіпермасштабування.
Цей багатомодовий патч-шнур LC з номінальною ємністю 10 Гбіт- забезпечує постійну пропускну здатність для мереж зберігання даних Fibre Channel. Мережеві інженери, які обирають волоконно-волоконні патч-кабелі OM3 для інфраструктури SAN, отримують перевагу від 300--метрового охоплення на 10GbE, зменшуючи потребу в регенерації сигналу в об’єктах середнього розміру.
Об’єкти, які потребують багатомодового магістрального кабелю між поверхами, покладаються на-нечутливі до вигину кабелі LC-–-LC OM3 для проходження вузьких каналів. Зовнішня оболонка LSZH відповідає нормам протипожежної безпеки для установок камери та стояка в комерційних будівлях.
Середовище виробництва відео, що передає нестиснений 3G-SDI або 12G-SDI через оптоволокно, виграє від низьких внесених втрат цієї дуплексної перемички LC OM3. Інженери телемовлення часто замовляють оптом-водні багатомодові кабелі для підключення між маршрутизаторами SDI та блоками керування камерами.
ІТ-команди охорони здоров’я, які розгортають системи PACS і обладнання для діагностичної обробки зображень, обирають дуплексне волокно OM3 LC через його стійкість до електромагнітних перешкод і пропускну здатність. Заводські-випробувані оптичні характеристики кожного кабелю забезпечують відповідність суворим вимогам до безперебійної роботи лікарняної мережі.
FAQ
Q1: Яку відстань передачі підтримує багатомодовий кабель LC-LC OM3 на 10GbE?
A: дуплексний оптоволоконний кабель OM3 50/125 підтримує 10 Gigabit Ethernet на відстані до 300 метрів. Для більш тривалого пробігу в одній будівлі розгляньте можливість оновлення доАльтернативи OM4 або одномодового волокна.
Q2: Чи можу я використовувати цей водяний багатомодовий патч-корд з трансиверами 40GbE QSFP+?
A: Так. У поєднанні з модулями 40GBASE-SR4 QSFP+ оптоволоконна перемичка OM3 LC підтримує паралельну передачу на відстань до 100 метрів. Переконайтеся, що ваш проривний кабель абоЖгут від MTP-до-LCвідповідає конфігурації полярності.
Питання 3: Чи підходить оболонка LSZH на цьому кабелі для просторів камери?
A: Оболочки кабелю LSZH (Low Smoke Zero Halogen) зменшують виділення токсичних димів під час згоряння. Для вентиляційних-установок із камерою вентиляції, які регулюються суворими протипожежними нормами, підтвердьте, що місцеві правила допускають багатомодові оптоволоконні кабелі з рейтингом LSZH-OM3.
Q4: Як мінімальний радіус вигину 10 мм захищає мою мережу?
Відповідь: Нечутлива до вигинів серцевина G657A1 оптоволокна допускає жорсткішу маршрутизацію без погіршення сигналу. Інсталятори, які працюють із LC-панелями високої-щільності в обмежених серверних стійках, покладаються на цю гнучкість для підтримки цілісності зв’язку.
Q5: Яка типова специфікація внесених втрат для цього дуплексного кабелю LC OM3?
Відповідь: кожен кінець роз’єму перевіряється на менше або дорівнює 0,3 дБ внесених втрат. Менші втрати перетворюються на більший бюджет оптичної потужності, що є критичним при каскадному підключенні кількох точок з’єднання в системі структурованого кабелю.
Питання 6. Чи доступні нестандартні довжини для масових замовлень центрів обробки даних?
A: Так. Послуги OEM-волоконних патч-кордів включають спеціальну довжину кабелю, маркування та пакування. Зв’яжіться з відділом продажів, щоб отримати оптові ціни на багатомодовий кабель LC-–-LC для замовлень, що перевищують 100 штук.
Q7: Який колірний код ідентифікує багатомодове волокно OM3?
A: У промисловій конвенції для волоконно-оптичних кабелів OM3 50/125 використовується аква (світло-блакитна-зелена) оболонка. Це колірне кодування допомагає технічним спеціалістам відрізнити багатомодові канали зв’язку від жовтого одномодового або помаранчевого кабелю OM1/OM2 під час встановлення.
Q8: Чи підтримує цей патч-кабель програми 25GbE?
A: Оптоволокно OM3 розраховане на 25GBASE-SR приблизно до 70 метрів. Для повного охоплення 100 метрів 25GbE,Багатомодові дуплексні кабелі LC OM4пропонують додатковий модальний запас пропускної здатності.
