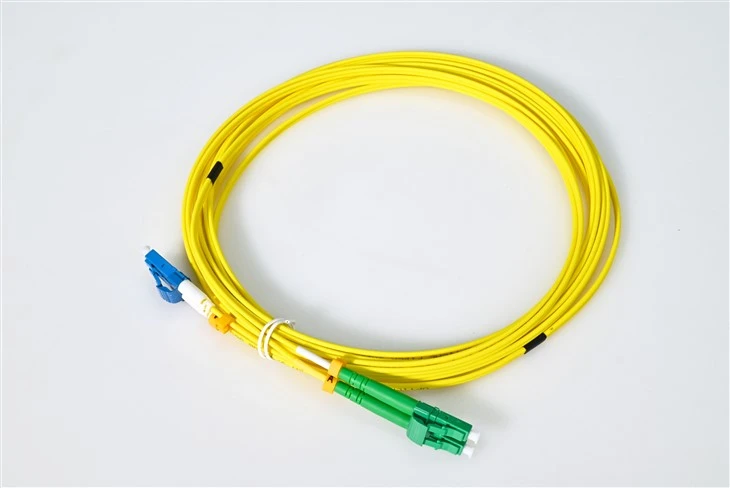

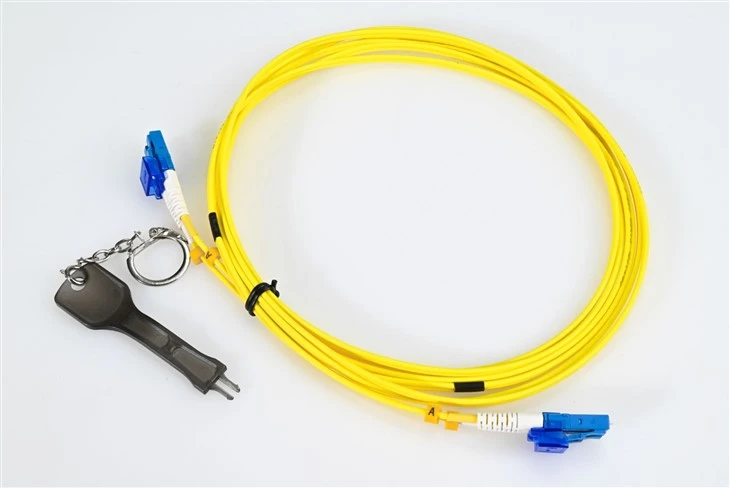

Що таке патч-кабель LC LC?
LC-LC оптоволоконний патч-кабельз двома волоконно-волоконними роз’ємами LC, закінченими на обох кінцях, є найбільш часто використовуваним типом оптоволоконного кабелю в галузі. У порівнянні з іншими поширеними волоконно-оптичними кабелями, волоконно-оптичні кабелі FC пропонують високу щільність і надійну роботу в більшості застосувань. Якщо ви шукаєте гібридний варіант, нашОдномодовий гібридний патч-корд LC APC – LC UPC є однією з найбільш поширених конфігурацій для змішаних-розгортань полярності.
Наші кабелі проходять 100% оптичний контроль і тестування на внесені втрати.
Специфікація
| Тип роз'єму | LC UPC до LC APC | Режим оптоволокна | Жовтий 9/125 мкм |
| Клас волокна | G657A/G652D | Довжина хвилі | 1310/1550 нм |
| Втрата вставки | Менше або дорівнює 0,3 дБ | Повернення втрати | Більше або дорівнює 50 дБ |
| Хв. Радіус вигину (ядро волокна) | 10 мм | Хв. Радіус вигину (волоконний кабель) | 10/5D (динамічний/статичний) |
| Кількість волокон | Дуплекс | Кабельний кожух | LSZH |
| Робоча температура | -20~70 градусів | Температура зберігання | -40~80 градусів |
Методи класифікації оптичних кабелів
Оптоволоконний кабель — це лінія зв’язку, яка використовує оптичні волокна, що відповідають вимогам до оптичних характеристик, як середовище передачі для передачі оптичного сигналу. Він складається з таких компонентів, як сердечник кабелю, елементи підсилення та оболонка, а також може містити додаткові елементи, такі як водонепроникні шари, буферні шари, ізоляційні шари та шари броні, якщо це необхідно.
Методи класифікації оптичних кабелів в основному включають наступне:
За середовищем передачі: поділяють наодномодові-волоконно-оптичні кабелі та багатомодові волоконно-оптичні кабелі.
Відповідно до структури сердечника кабелю: він поділяється на багатожильний оптичний кабель, скелетний оптичний кабель, оптичний кабель з центральною трубкою, стрічковий оптичний кабель і плоский оптичний кабель.
Посилені компоненти: поділяються на не-металеві оптичні кабелі, стандартні оптичні кабелі та оптичні кабелі з посиленими компонентами.
За способом монтажу: поділяється на канальний оптичний кабель, підвісний оптичний кабель, прямий-оптичний кабель і підводний оптичний кабель.
Залежно від середовища використання вони поділяються на оптичні кабелі для внутрішнього використання та оптичні кабелі для зовнішнього використання.
Додатки
Перехресне-з’єднання між UPC і APC кінцевим обладнанням
Основним випадком використання цього гібридного патч-кабелю LC є з’єднання пристроїв із різними типами полірування роз’ємів. Якщо мережеве обладнання використовує порти LC/APC, а патч-панелі мають кінцеву ланцюг LC/UPC (або навпаки), цей оптоволоконний перемикач UPC-to-APC усуває необхідність перетворення адаптера. Щоб отримати повний огляд того, як ці стандарти полірування відрізняються за продуктивністю, перегляньте наш посібникPC проти UPC проти APC типи полірування волоконного роз’єму та продуктивність зворотних втрат.
З'єднання FTTH OLT і ONU
У оптоволоконних---розгортаннях-обладнання OLT часто використовує роз’єми APC для оптимальних зворотних втрат, тоді як деякі застарілі пристрої ONU мають інтерфейси UPC. Цей гібридний кабель LC UPC-APC забезпечує пряме з’єднання між невідповідним термінальним обладнанням PON. Для стандартних прогонів FTTH, де обидва кінці мають однаковий тип полірування, нашLC LC одномодовий оптоволоконний патч-кабель для підключення FTTH і центру обробки данихє рентабельною-альтернативою.
Головна станція CATV і латання вузла розподілу
Для оптичних мереж кабельного телебачення зазвичай потрібні роз’єми APC, щоб мінімізувати-відбиття в аналогових відеосигналах. У разі інтеграції UPC{2}}тестового обладнання або застарілих компонентів цей гібридний патч-шнур для використання головної станції CATV зберігає цілісність сигналу для всіх типів інтерфейсів.
Програми Cross-Connect центрального офісу Telecom
Під час модернізації мережі телекомунікаційні засоби часто керують запасами змішаних роз’ємів. Цей одномодовий гібридний кабель-перемичка забезпечує поступовий перехід від інфраструктури UPC до інфраструктури APC без одночасної заміни всіх існуючих патч-панелей.
Лабораторне тестування зі змішаними конфігураціями роз’ємів
Оптичні випробувальні лабораторії часто стикаються з обладнанням із різними стандартами полірування роз’ємів. Спеціальний патч-кабель для тестування UPC-–-APC зменшує потребу в кількох адаптерах і забезпечує узгоджені умови вимірювання під час визначення характеристик волокна.
Перехід до структурованих кабельних мереж у будівництві мереж
Під час модернізації мережі від застарілих систем UPC до сучасних установок APC цей гібридний патч-кабель G657A1 забезпечує тимчасове або постійне з’єднання старих і нових сегментів кабелю без повної заміни інфраструктури.
FAQ
Питання 1: Чому мені потрібен гібридний патч-кабель LC UPC – LC APC замість використання адаптера?
A: Спеціальний гібридний патч-кабель забезпечує менші загальні внесені втрати порівняно з використанням сполучного адаптера UPC-–-APC. Кожне підключення адаптера додає втрати та потенційні точки відбиття. Ця єдина гібридна перемичка з-полірованими на заводі кінцями забезпечує чистішу передачу сигналу під час з’єднання обладнання UPC та APC.
Q2: Яка основна відмінність між типами полірування роз’ємів UPC і APC?
A: UPC (Ultra Physical Contact) має плоску поліровану торцеву поверхню, тоді як APC (Angled Physical Contact) має торцеву поверхню під кутом 8- градусів. Роз’єми APC забезпечують вищі зворотні втрати (нижнє{3}}відбиття), що робить їх кращими для аналогового відео та високочутливих програм. Цей гібридний кабель з’єднує обидва типи безпосередньо.
Q3: чи можу я використовувати цей кабель LC UPC-APC для мереж GPON або XGS-PON?
A: Так. Пасивні оптичні мережі часто мають порти OLT з роз’ємами APC і деякі пристрої ONT/ONU з портами UPC. Цей гібридний одномодовий патч-кабель для розгортання PON з’єднує такі невідповідності інтерфейсу, не вимагаючи адаптерних модулів у кожній точці з’єднання.
Питання 4: Що означає G657A1 нечутливе до згину-волокно для встановлення?
Відповідь: волокно G657A1 забезпечує менші радіуси вигину (до 10 мм) без значної втрати сигналу. Це робить гібридний патч-кабель придатним для обмежених просторів, щільних патч-панелей і прокладки навколо перешкод, де стандартне волокно G652D зазнає макро-затухання на вигинах.
Q5: Чи потрібна оболонка LSZH на цьому кабелі для встановлення в приміщенні?
A: Куртки LSZH (Low Smoke Zero Halogen) рекомендуються або потрібні в закритих приміщеннях, таких як центри обробки даних, офісні будівлі та громадські місця. Цей-вогнестійкий гібридний кабель LC відповідає стандартам протипожежної безпеки в приміщеннях і утворює мінімальний токсичний дим під час дії вогню. Щоб отримати вказівки щодо вибору правильного типу куртки для різних середовищ, зверніться до нашої статтівимоги до монтажу волоконно-оптичних кабелів у приміщеннях і на вулиці та вибір оболонки.
Q6: Які зворотні втрати я можу очікувати від кінця APC цього гібридного кабелю?
Відповідь: кінець роз’єму APC зазвичай досягає зворотних втрат, що перевищують або дорівнюють 60 дБ, завдяки своїй кутовій поліровці. Кінець UPC забезпечує зворотні втрати більше або дорівнює 50 дБ. У поєднанні з внесеними втратами менше або дорівнює 0,3 дБ, цей гібридний дуплексний патч-корд підтримує якість сигналу для чутливих оптичних каналів.
Q7: Чи можна використовувати цей гібридний патч-кабель для-одномодової передачі на великі відстані?
A: Так. Одномодове волокно 9/125 мкм підтримує передачу на багато кілометрів на довжинах хвиль 1310 нм і 1550 нм. Ця перемичка LC UPC – APC для з’єднання-на великі відстані працює зі стандартними одномодовими трансиверами та може бути розгорнута в метро або сегментах мережі доступу.
Питання 8. Чи доступна спеціальна довжина для цього гібридного оптоволоконного кабелю UPC-APC?
A: Індивідуальна довжина кабелю, колір оболонки та двостороння/симплексна конфігурація можуть бути виготовлені на замовлення. Зв’яжіться з постачальником, щоб уточнити вимоги щодо масових замовлень гібридних коммутаційних кабелів або встановлення-спеціального проекту.
