Що таке патч-кабель SC LC?
Оптоволоконний патч-корд SC-LC – це невеликий компактний патч-кабель, який дуже широко використовується в багатьох додатках. Ці мережеві рішення включають телекомунікаційні мережі, локальні мережі, мережі обробки даних, кінцеві пристрої та розподілення в приміщеннях. Патч-корди SC-LC призначені для забезпечення швидких рішень Ethernet у додатках Gigabit і ATM із меншим споживанням місця.
Специфікація
| Параметр | одиниця | FC, SC, LC/ Патч-корд з броньованого волокна | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | ММ | SM | ММ | SM | ММ | SM | |||||||
| ПК | UPC | БТР | ПК | ПК | UPC | ПК | ПК | UPC | ПК | ПК | БТР | ||
| Внесені втрати (типові) | дБ | Менше або дорівнює 0,3 | Менше або дорівнює 0,2 | Менше або дорівнює 0,3 | Менше або дорівнює 0,2 | Менше або дорівнює 0,3 | Менше або дорівнює 0,2 | Менше або дорівнює 0,2 | Менше або дорівнює 0,3 | Менше або дорівнює 0,2 | Менше або дорівнює 0,2 | Менше або дорівнює 0,3 | Менше або дорівнює 0,3 |
| Зворотні втрати | дБ | Більше або дорівнює 45 | Більше або дорівнює 50 | Більше або дорівнює 60 | Більше або дорівнює 30 | Більше або дорівнює 45 | Більше або дорівнює 50 | Більше або дорівнює 30 | Більше або дорівнює 45 | Більше або дорівнює 50 | Більше або дорівнює 35 | Більше або дорівнює 55 | Більше або дорівнює 75 |
| Робоча довжина хвилі | нм | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| обмінність | дБ | Менше або дорівнює 0,2 | Менше або дорівнює 0,2 | Менше або дорівнює 0,2 | Менше або дорівнює 0,2 | ||||||||
| вібрація | дБ | Менше або дорівнює 0,2 | Менше або дорівнює 0,2 | Менше або дорівнює 0,2 | Менше або дорівнює 0,2 | ||||||||
| Робоча температура | ступінь | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Температура зберігання | ступінь | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Діаметр кабелю | мм | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

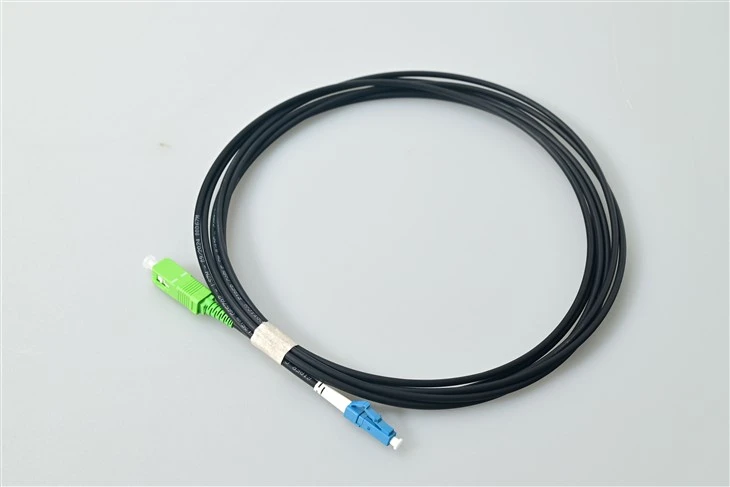

Оптоволоконний патч-корд від SC/APC до LC/UPC
Гібридний дизайн APC-to-UPC
SC/APC під кутом 8 градусів забезпечує зворотні втрати більше або дорівнює 60 дБ. Полірування купола LC/UPC забезпечує більше або дорівнює 50 дБ. Один кабель з’єднує обидва типи інтерфейсів - зелений корпус позначає APC, синій – UPC.

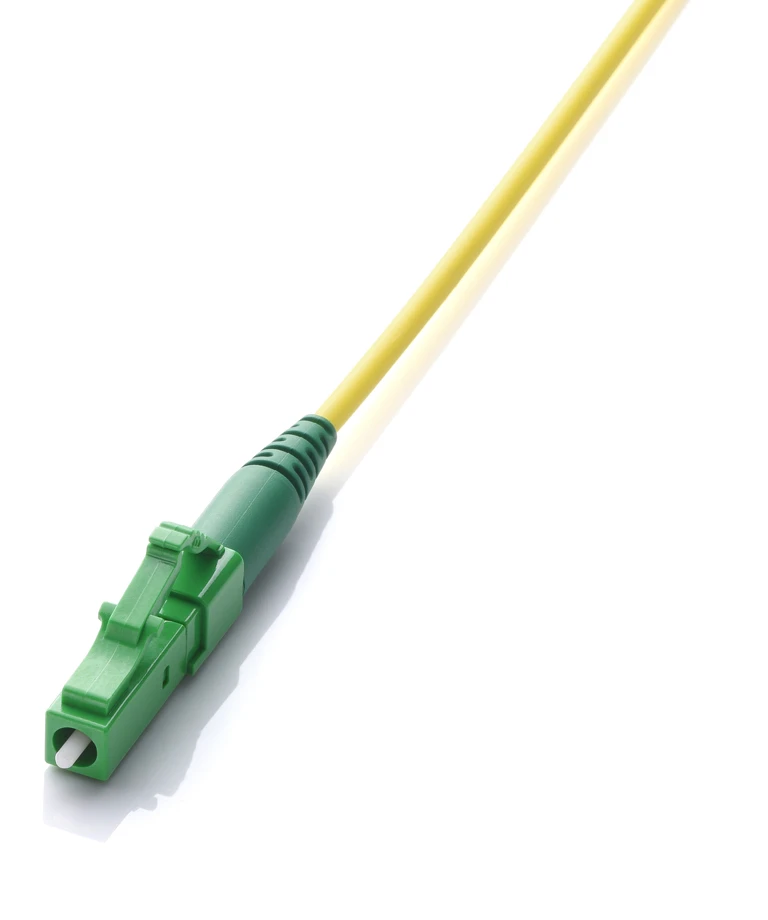

Малий форм-фактор, високо-з’єднання LC
Наконечник LC 1,25 мм вдвічі менший за SC 2,5 мм - подвоює щільність портів у трансиверах SFP/SFP+/QSFP. Засувка типу RJ-для швидкого підключення-і-витягування.

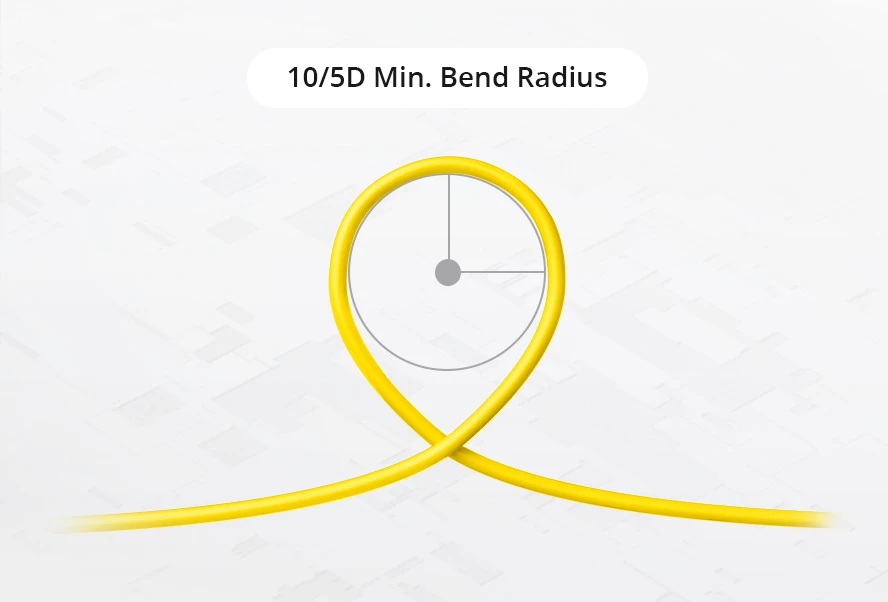

G.657.A1 Bend-Нечутливе волокно
Мінімальний радіус вигину 10 мм для щільної прокладки в коммутаційних панелях і проводці під -підлогою. Зворотна сумісність з G.652.D. Підтримує до 40 км при 1550 нм.
Прикладні рішення
Типові сценарії розгортання цього одномодового оптоволоконного патч-кабелю SC-LC.
Мережа доступу FTTH / GPON
Підключає порти SC/APC OLT до обладнання LC/UPC ONT на ODF. ThePLC спліттерв шляху розповсюдження також використовує інтерфейси SC/APC.
Перехресне-з’єднання центру обробки даних
Підключає оптоволоконні розподільні панелі SC/APC безпосередньо до трансиверів LC/UPC SFP+ у комутаторах ToR. Підтримує 10GbE, 25GbE та 100GbE.
CATV / RF через волокно
Торцева- грань APC запобігає викривленню CSO/CTB в аналоговому відео. Використовується між головними передавачами та оптичними вузлами в мережах HFC.

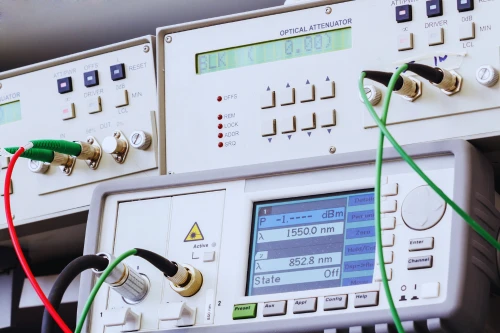

Тестування та вимірювання телекомунікацій
Еталонний тестовий шнур-для підключення тестових портів LC/UPC OTDR до розподільних систем SC/APC у центральних офісах.
Міграція локальної мережі підприємства
Структуровані кабелі Bridges із застарілими SC-закінченнями до нових комутаторів і маршрутизаторів на основі LC-без повторного-закріплення.

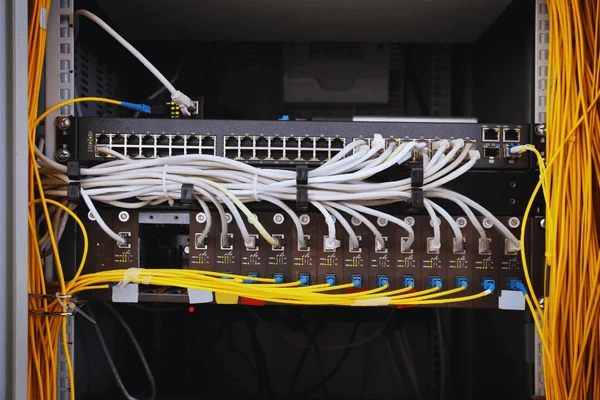

Системи мультиплексування WDM
Інтерфейс SC/APC mux/demux портів з транспондерами LC/UPC у розгортанні CWDM та DWDM.
Опис продукції
Кожен волоконно-оптичний патч-корд проходить 100% перевірку на внесені та зворотні втрати при 1310/1550 нм. Цирконієві керамічні наконечники забезпечують заміну менше або дорівнює 0,2 дБ через більше або дорівнює 1000 циклів сполучення. Сертифіковане підприємство ISO 9001:2015. Telcordia GR-326, IEC 61300, RoHS, відповідає вимогам REACH. Варіанти курток ОФНР і ЛСЖ. Діаметр кабелю φ0,9 / φ2,0 / φ3,0 мм. Доступна нестандартна довжина 0,3 м–100 м.
Опис продукції
З: Яка різниця між APC і UPC на волоконно-оптичному патч-корді?
A: APC має торцеву-грань під кутом 8 градусів (втрати віддачі більше або дорівнюють 60 дБ), UPC має куполоподібну-форму-грань (більше або дорівнює 50 дБ). Системи GPON і CATV потребують APC на стороні розподілу; порти обладнання, такі як трансивери SFP, використовують UPC. Зелений роз’єм=APC, синій=UPC.
З: Чи можу я підключити роз’єм APC до адаптера UPC?
A: No. Mismatched polish creates an air gap causing >Втрата 3 дБ і пошкодження наконечника. Завжди підключайте APC до APC, UPC до UPC. Увімкнуто кутове кріпленняАдаптери SC/APCзапобігає більшості випадкових перехресних-парувань.
Q: Які швидкості та відстані підтримуються?
A: від 100 Мбіт/с до 100GbE. До 10 км на 1310 нм, 40 км на 1550 нм. Фактичне охоплення залежить від оптичного бюджету трансивера та загальних втрат зв’язку.
Q: Яка різниця між патч-кордом і aволоконна косичка?
A: Патч-корд має роз’єми на обох кінцях для підключення-і-використання. Пігтейл має один з’єднувач і один оголений кінець волокна для з’єднання магістральних кабелів.
З: Чи можу я замовити нестандартну довжину або дуплексні версії?
A: Так. Під замовлення 0,3 м–100 м, термін виконання 3–5 днів. Доступні дуплексні, броньовані та LSZH версії. Ми також виготовляємо12-ядерний SC/APC до LC/UPCдля більшої кількості клітковини.
