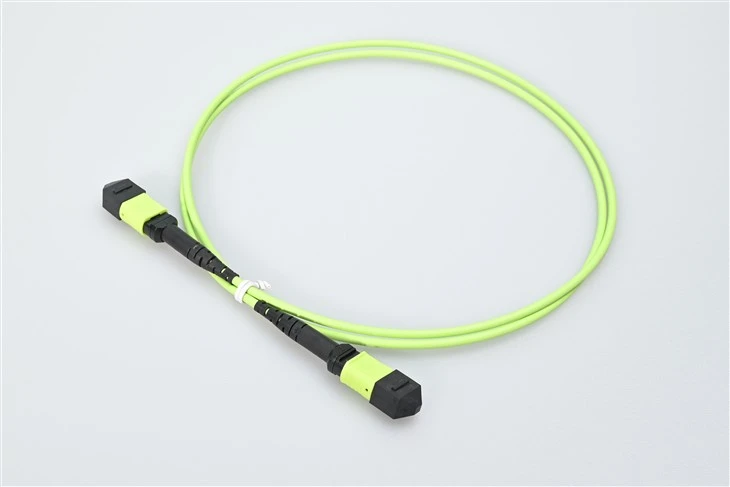

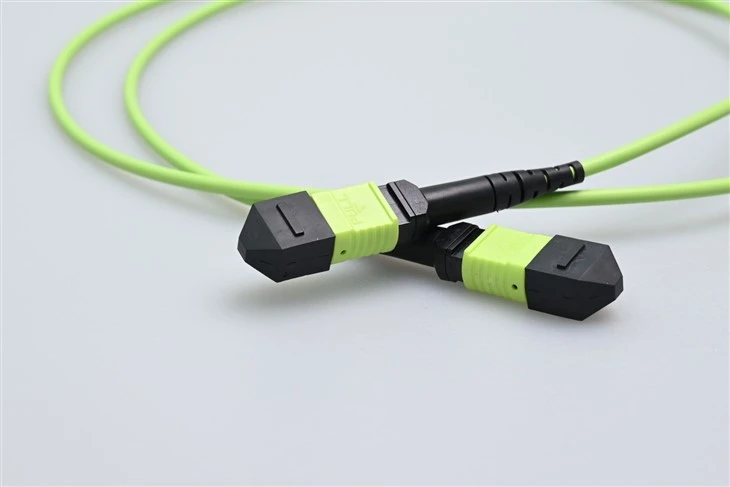

Оптоволоконні патч-корди MTP MPO MM SX

A: Ми отримуємо це майже під час кожного запиту. Коротка відповідь: кожен роз’єм MTP є MPO, але не кожен MPO є MTP. MPO — це загальний тип роз’єму, визначений IEC 61754-7 і TIA-604-5 (FOCIS 5). MTP є зареєстрованою торговою маркою від US Conec - сприймайте це як преміум-версію з жорсткішими допусками наконечників, еліптичним напрямним штифтом із нержавіючої сталі та металевою штифтовою-затискною пружиною. Насправді це проявляється в внесених втратах: наші вузли класу MTP із низькими -втратами зазвичай становлять 0,15–0,25 дБ на сполучену пару, тоді як стандартний MPO становить близько 0,35–0,50 дБ. Вони на 100% перехресно сумісні – підключіть MTP до стандартного адаптера MPO, і він запрацює нормально. Для глибшого порівняння ми зібрали повнийMPO/MTP{0}}посібник із глибокого зануренняякий детально розглядає механічні відмінності.

A: Залежить від вашої відстані та швидкості. OM3 дає вам 300 м при 10G і близько 100 м при 40G SR4 -, що чудово покриває більшість --стійок, що працюють у центрі обробки даних. OM4 збільшує це значення до 400 м при 10G і 150 м при 40G, а також має майже подвоєну модальну смугу пропускання (4700 МГц·км проти 2000 МГц·км при 850 нм). Ось що я завжди кажу покупцям: якщо ви будуєте нову інфраструктуру, витратите додаткові 15–20% на OM4. Ми бачили, що занадто багато клієнтів переростають межі охоплення OM3 протягом двох років, коли вони додають ряди шаф або переходять від 10G до 40G. Різниця у вартості кабелю невелика; відновна -вартість робочої сили — ні. нашодномодовий і багатомодовий посібник 2026має докладну порівняльну таблицю, якщо ви хочете, щоб числа були-поряд-поряд.

Відповідь: Полярність є джерелом №1 плутанини в кабелях MPO -, і якщо її неправильно вказати, це означає, що передача та прийом не будуть узгоджуватись, тому індикатори зв’язку не горять. Швидка розбивка: тип A (прямий-наскрізь) відображає волокно 1 на волокно 1 із перевернутим ключем (клавіша-вгору до ключа-вниз). Тип B (перевернутий) відображає волокно 1 у волокно 12 з обома клавішами, спрямованими в один бік - це, безумовно, найпоширеніший для 40G QSFP+ SR4 прямих з’єднань комутатора-до-комутатора та те, що TIA-568.3-D зазвичай рекомендує для паралельної оптики. Тип C (pair-flipped) міняє місцями суміжні пари - це менш поширене явище та в основному з’являється в деяких застарілих дуплексних-налаштуваннях міграції на MPO. Якщо ви встановлюєте пряме з’єднання 40G/100G між двома трансиверами, вибирайте тип B. Якщо ви маршрутизуєте через касетні модулі, специфікація постачальника касети вкаже вам, яку полярність магістралі потрібно збігати. Не впевнений? Надішліть нам свою модель трансивера та панелі, і ми вкажемо правильну полярність для вас – це безкоштовна послуга, яку ми надаємо для кожної пропозиції.

A: Це саме те, для чого вони створені. Для 40GBASE-SR4 вам потрібно 8 волокон через OM3 (до 100 м) або OM4 (до 150 м) - наш 12-волоконний роз’єм MPO справляється з цим, оскільки зовнішні 4 волокна просто залишаються невикористаними. Для 100GBASE-SR4 це 8 волокон на OM4 на відстані до 100 м. І якщо ви дивитесь на 100GBASE-SR10, він використовує всі 24 волокна в 24-волоконній збірці MPO. Ми перевіряємо кожен кабель перед доставкою - на внесені втрати, зворотні втрати, торцеву-геометрію торцевої поверхні під 3D-інтерферометрією -, а окремі дані тестування надсилаються разом із вашим замовленням. Плануєте перехід із 10G-на 40G на 100G? Поговоріть з нами про вибір кількості волокон зараз, щоб потім вам не довелося повторно прокладати кабель.

A: Магістральний кабель – це шосе, а проривний кабель – пандус. Магістральний кабель MPO має роз’єми MPO на обох кінцях - 12, 24, до 144 волокон в одній оболонці. Він з’єднує патч-панелі з патч-панелями, касети з касетами або будь-яке обладнання, яке використовує інтерфейси MPO. Роз’ємний кабель (також званий джгутом або роз’ємом) має роз’єм MPO на одному кінці та розбивається на окремі дуплексніроз'єми LC або SCз іншого. Його можна використовувати під час підключення багато-оптоволоконного порту QSFP+ на комутаторі до окремих трансиверів SFP+ на окремих серверах. Ми виготовляємо як -, так і відповідніволоконно-оптичні адаптериі касетні панелі, які з’єднують систему разом.

A: Однією з найпоширеніших помилок упорядкування, яку ми бачимо, є неправильне вказівка ​​статі -, і це зупинить ваше посилання в день встановлення. Штекерні роз’єми мають два прецизійних направляючих штифта, що стирчать із поверхні наконечника; роз'єми мають відповідні отвори для вирівнювання. Коли вони з'єднуються, штифти ковзають в отвори, щоб вирівняти всі 12 або 24 сердечники волокна. Загальне правило: магістральні кабелі (від MPO до MPO) використовують гніздо на обох кінцях, тому що перехідна панель або перегородка між ними забезпечують контакти. Розривні кабелі та прямі перемички для обладнання зазвичай мають один кінець «папа» для підключення безпосередньо до гнізда трансивера або касетного модуля. Якщо ви не впевнені, просто повідомте нам модель обладнання у вашому замовленні на купівлю -, ми підберемо правильну стать, і на робочому місці вам доведеться хвилюватися на одне.

В: Очищення роз’ємів MPO є складнішою, ніж стандартнароз'єм LC або SCтому що ви маєте 12 або 24 кінці-волокна на одному наконечнику замість одного. Використовуйте спеціальне перо для очищення MPO одним-клацанням миші - вони розроблені спеціально для прямокутної геометрії наконечника MPO. Ніколи не використовуйте стандартний симплексний очищувач; площа контакту не збігається, і ви просто штовхатимете сміття. Очищайте вилку та адаптер перед кожним підключенням. Ми бачимо багато польових проблем, які зводяться до того, що одна забруднена наконечник додає 1–2 дБ надлишкових втрат у всій 12-волоконній збірці. Закривайте пилозахисні ковпачки, коли роз’єм не під’єднано – особливо під час активного будівництва. 10-секундне очищення може заощадити години на пошук несправностей OTDR.

A: Це зводиться до місця фізичного встановлення кабелю. OFNP (пленум) вимагається будівельними нормами США для будь-якого кабелю, що проходить через-приміщення для обробки повітря - стельові камери, фальш-порожнини в підлозі, канали зворотного повітря HVAC. Він має найвищий рейтинг пожежної безпеки та не виділяє токсичних галогеновмісних парів. OFNR (стояк) призначений для вертикальних прогонів між поверхами, які не проходять крізь вентиляційні-приміщення. LSZH (Low Smoke Zero Halogen) є стандартним у Європі, на Близькому Сході та в більшій частині Азії - це вимагається згідно з правилами IEC 60332 і EN 50575 CPR. У нас є всі три типи курток стандартної довжини, і ми можемо налаштувати будь-яку з них на замовлення. Не знаєте, який код підходить для вашого проекту? Надішліть нам адресу будівлі, і ми підберемо потрібну куртку - ми робимо це десятки разів на тиждень, тож це швидка відповідь.
