Вибір патч-панелі з оптичного волокна -, яку часто називають ODF або оптичною розподільною рамою -, рідко пов’язаний лише зіставленням кількості волокон із рядком у пропозиції. У реальній телекомунікаційній кімнаті, мережі доступу FTTH, корпоративній локальній мережі або центрі обробки даних панель також має фіксувати вхідний кабель, захищати з’єднання, утримувати адаптери, прокладати коммутаційні шнури, мати чіткі етикетки та залишати простір для зростання. Зробіть ці деталі неправильно, і дешева-на вигляд панель спокійно займе ваш час під час інсталяції та кожного наступного оновлення.
Цей посібник написаний з точки зору вибору та постачання оптоволоконних пасивних компонентів для проектів FTTH, телекомунікацій і центрів обробки даних. У ньому розглядаються рішення, які насправді мають значення щодо об’єкта - потужності, монтажу, адаптерів, з’єднання та організації кабелів -, і закінчується матрицями вибору, контрольним списком запитів на пропозицію та контрольним списком перевірки, який ви можете використовувати під час наступної покупки.
Що таке оптоволоконна патч-панель / ODF?
Оптоволоконна патч-панель — це блок керування волокном, який використовується для закінчення, організації, з’єднання, з’єднання та захисту оптичних волокон. Ви знайдете його в телекомунікаційних кімнатах, центрах обробки даних, мережах доступу FTTH, корпоративних мережах і комунікаційних шафах.
У повсякденній--мові проектів «волоконно-оптична патч-панель», «оптоволоконна патч-панель», «ODF» і «оптична розподільна рама» часто використовуються як синоніми. Механічна конструкція різна, але завдання однакове: полегшити управління, тестування, обслуговування та розширення оптоволоконних з’єднань. Якщо ви хочете більш детально розібратися, де терміни розходяться, це порівняння anODF проти патч-панеліу волоконно-оптичних системах є хорошим місцем для початку.

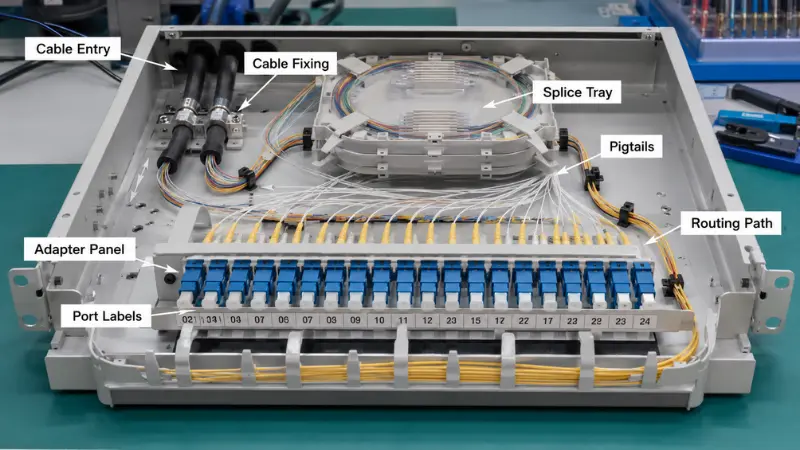

Типова оптоволоконна патч-панель поєднує в собі кілька елементів:
- -Адаптерні панелі, які тримають муфти SC, LC, FC або MPO
- -Сплайс-лотки, які захищають з’єднання та зберігають надлишок волокна
- -Пігтейли оптоволокна, з’єднані з вхідним кабелем
- -Точки кріплення кабелю та входи для розвантаження натягу
- -Внутрішні шляхи маршрутизації, які зберігають радіус вигину
- -Область керування патч-кордом на передній панелі
- -Мітки або ідентифікація портів
-
Чому важливий вибір правильної оптоволоконної патч-панелі?
Патч-панель, як правило, є невеликою частиною загального бюджету мережі, але вона має величезний вплив на якість встановлення та роки обслуговування після цього. Панель, яка підходить для об’єкта, дозволяє установникам чітко прокладати волокна, захищати точки з’єднання, контролювати напругу на вигин і швидко знаходити будь-який порт. Погано вибраний створює переповнений маршрут, незручне обслуговування, пропускну здатність і брудне поле латок.
Перш ніж взятися за модель, вона повинна відповісти на три прямих питання: чи може вона підтримувати необхідну кількість волокон, чи може технік встановити та обслуговувати її без боротьби, і чи може вона рости разом з мережею, а не бути вирваною та заміненою? Якщо будь-яка відповідь негативна, нижча ціна наклейки рідко компенсує це.
Основні фактори, які слід враховувати при виборі патч-панелі з оптичного волокна

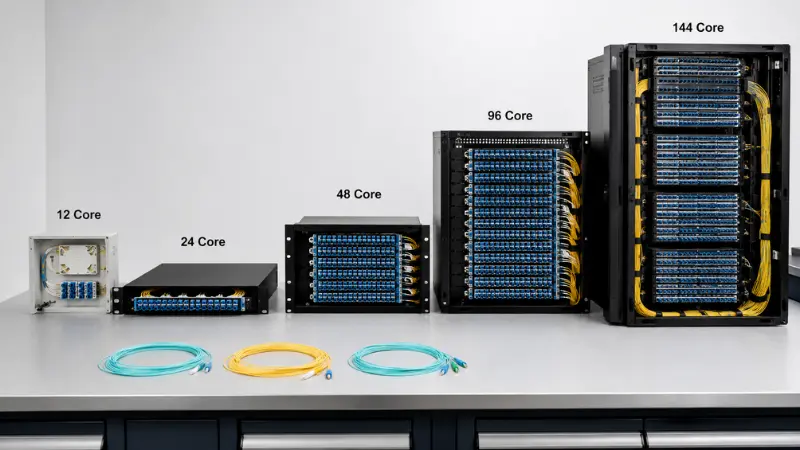

Кількість волокон і ємність портів
Кількість волокон є першою цифрою, яку перевіряють більшість покупців. Загальні конфігурації ODF працюють з 12, 24, 48, 72, 96 і 144 ядрами. Невелика точка розподілу FTTH може підійти з 12- або 24-ядерною настінною коробкою; телекомунікаційна кімната або ядро підприємства часто приземляється на 24- або 48-ядерні панелі стійки; а центри обробки даних або магістральні точки з високою щільністю просуваються до 96 або 144 ядер.
Помилка полягає в тому, що розмір панелі відповідає сучасній кількості волокон. Дієве емпіричне правило такепоточні волокна + резервна ємність + місце в стійці: візьміть волокна, які ви завершуєте зараз, додайте запас для з’єднань, які ви можете розумно передбачити, а потім перевірте, яка висота вашої стійки насправді дозволяє. Якщо проект освітлює 24 волокна, але сайт, швидше за все, збільшиться вдвічі, 48-ядерна панель зазвичай коштує набагато менше, ніж робота по заміні блоку пізніше.
Як відправна точка:
- Мала точка доступу - 12 до 24 ядер
- Стандартна телекомунікаційна кімната - 24 до 48 ядер
- Більша точка розповсюдження - 72 до 96 ядер
- Магістр -високої щільності або центр обробки даних - 96 ядер і вище

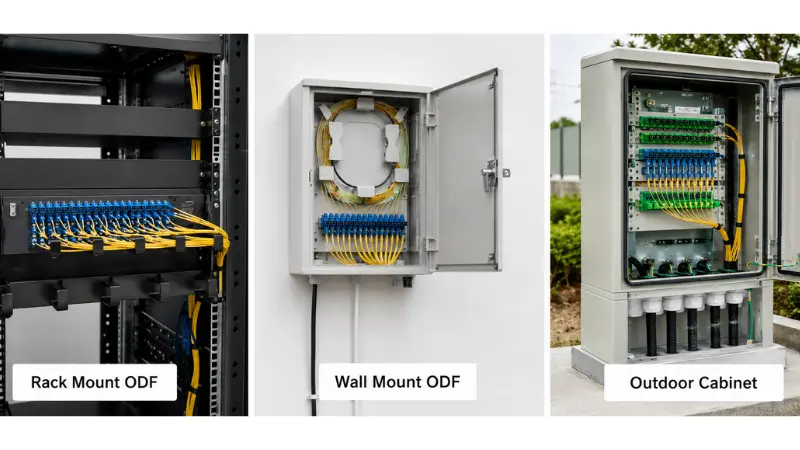

Монтаж у стійку, настінний монтаж або встановлення на вулиці
Середовище встановлення, більше ніж будь-що інше, визначає форму панелі. Оптоволоконна патч-панель розміром 19- дюймів акуратно вставляється в стандартні стійки поряд з комутаторами, OLT і передавальним обладнанням, тому вона домінує в телекомунікаційних кімнатах і центрах обробки даних. ODF для настінного кріплення підходить для об’єктів без будь-якої - стійки точок доступу FTTH, мереж невеликих будівель, точок розподілу в коридорах і філій. Зовнішня оптоволоконна розподільна шафа призначена для вуличних шаф і напіввідкритих місць, де герметичність, механічна міцність і кабельний вхід важливі набагато більше, ніж те, наскільки компактна або акуратна коробка виглядає.
Перш ніж вибрати, визначте місце розташування: всередині 19-дюймової стійки, на стіні, всередині телекомунікаційної шафи, у зовнішній точці доступу або в-центрі обробки даних з високою щільністю. Якщо панель виноситься на вулицю, ставтеся до захисту від проникнення як до суворої вимоги, а не як до -приємно-- - подивіться на заявлений рейтинг IP, корпус, стійкий до ультрафіолетового випромінювання та належні герметичні вводи, і підтвердьте це навпротиваш внутрішній і зовнішній кабель встановлено.

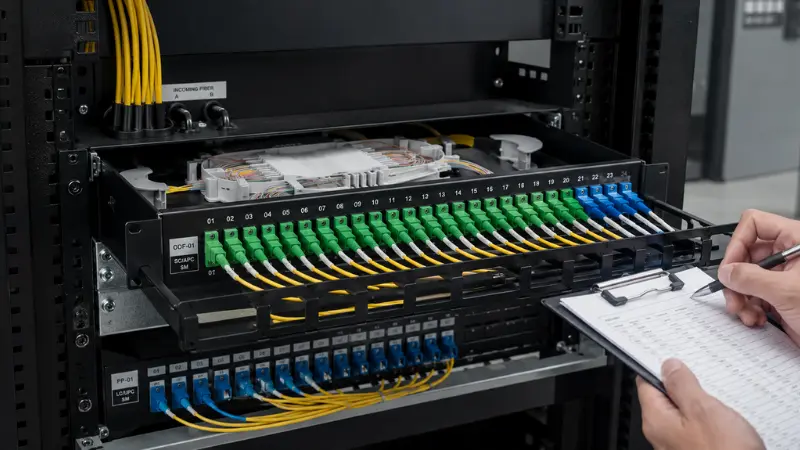

1U, 2U або вище: Вибір висоти стійки
Для стелажних панелей висота – це власне рішення, а не лише функція кількості волокон. Оптоволоконна комутаційна панель 1U економить найбільше місця в стійці та є стандартною для рядів центрів обробки даних, але та сама 1U, яка зручно вміщує 24 дуплексних порти LC, може здатися тісною, коли ви спробуєте додати з’єднувальні лотки та прокласти патч-корди спереду. Переходячи до 2U, ви отримуєте робочий простір: глибші лотки, легше згортання слабих волокон і переднє поле, яке не заважає вам під час переміщень, додавання та змін.
Простий спосіб прийняти рішення: виберіть 1U, якщо щільність є пріоритетом, а на панелі здебільшого попередньо-закріплені латки; вибирайте 2U або вище, якщо на тій самій панелі необхідно також розміщувати польове з’єднання, більші пучки косичок або часту реконфігурацію. Підрахунок лише портів і ігнорування місця, необхідного цим портам позаду та перед адаптерами, є однією з найпоширеніших помилок визначення розміру.
Фіксований тип проти розсувного типу
Стелажні панелі бувають стаціонарного і розсувного виконання. Фіксована панель для монтажу в стійку є простішою, жорсткішою та зазвичай дешевшою - розумний вибір, коли волокна встановлюються один раз і рідко торкаються знову. Розсувна панель висувається вперед на рейках, щоб технік міг дістатися до з’єднувальних лотків, адаптерів і внутрішньої траси, не знімаючи нічого.
Компроміс-: реальні гроші проти реального часу. На сайтах, де порти часто змінюють конфігурацію, ковзний лоток дає змогу працювати над з’єднаннями, не знімаючи всю панель із стійки, що на завантаженій рамі може перетворити пів-годинну роботу на кілька хвилин. Для посилання з низьким-дотиком, яке залишатиметься недоторканим роками, фіксована панель є кращим варіантом. Вибирайте ковзання, коли технічне обслуговування, тестування або оновлення є частими; виберіть фіксовані, коли вони не є.
Тип адаптера: SC, LC, FC або MPO
Адаптер має відповідати роз’ємам, які вже є у вашій мережі, тому це рішення ви підтверджуєте на основі кабелю, роз’ємів і портів обладнання, а не гадаєте.
Адаптери SC залишаються робочою конячкою FTTH, FTTx і телекомунікаційного доступу. У PON і FTTH SC/APC є звичайним вибором, оскільки торцева поверхня під кутом 8 - градусів відбиває розсіяне світло назад в оболонку, а не в серцевину, утримуючи низькі зворотні втрати - саме те, що потрібно пасивним оптичним розгалужувачам. SC/UPC відображається в інших стандартних посиланнях, де цей кут не потрібен. Полірування не є взаємозамінним: APC з’єднується лише з APC, і натискання наконечника APC на UPC пошкоджує обидва. Якщо польське питання для вас нове, цей пояснювач навідмінності між PC, UPC і APCвикладає це чітко. Зворотні втрати та внесені втрати класифікуються відповідноСтандарти волоконно-оптичних з'єднань IEC, який є посиланням у таблиці даних вашого постачальника.
Адаптери LC домінують у центрах обробки даних і високо{0}}обладнанні, оскільки роз’єм LC займає приблизно половину площі роз’єму SC. Саме ця різниця в розмірі полягає в тому, що дуплексна панель LC вміщує набагато більше портів в той самий 1U, ніж панель SC, що має значення, коли кожен стелажний блок змагається. Більшість портів комутаторів і трансиверів - SFP, SFP+, QSFP breakouts - закінчуються LC, тому панель зазвичай слідує за обладнанням.
Адаптери FC із різьбовим з’єднанням досі з’являються в деяких телекомунікаційних, тестових і вимірювальних або застарілих позиціях, де гвинтове-з’єднання протистоїть вібрації. Адаптерні панелі MPO/MTP — це знову ж таки інша категорія: вони містять 8, 12 або 24 волокна в одному наконечнику й створені для того, щоб зробити високо-щільні та попередньо{6}}кінцеві кабелі практичними, магістральні-і-касетні системи в центрі обробки даних. Якщо ви зважуєте варіанти щільності для щільної статури, цей практичний посібникпорівняння LC з MTP/MPOварто прочитати спочатку.
Перед замовленням визначте кілька моментів: тип роз'єму (SC, LC, FC, ST, MPO/MTP); поліроль (UPC або APC); симплексний, дуплексний або квадроадаптер;одно-режимний або багатомодовий(вони не можна змішувати за посиланням); і чи панель поставляється завантаженою з адаптерами та косичками чи голою. Швидкий спосіб прийняття рішення:
- ВиберітьSC/БТРдля PON, FTTH і більшості розподілів доступу.
- ВиберітьLC, як правило, дуплексний, коли щільність портів або завершення -на стороні комутатора визначають дизайн.
- ВиберітьFCлише там, де зазначено різьбовий,-стійкий до вібрації інтерфейс.
- ВиберітьMPO/MTPдля магістральних магістралей і кабелів високої-щільності з попередньо завершеною ланкою.
Завантажена проти незавантаженої патч-панелі
Одне питання, яке застає покупців зненацька, це те, чи приходить панельзавантаженийаборозвантажений. Завантажена оптоволоконна патч-панель постачається зі встановленими адаптерами та, часто, із попередньо-встановленими роз’ємами, тож польовій команді залишається лише з’єднати та залатати. Ненавантажена оптоволоконна патч-панель — це порожнє шасі: ви самостійно додаєте перехідні пластини та роз’єми, що дає можливість змішувати типи роз’ємів або змінювати конфігурацію, але додає часу на збирання на місці.
Виберіть завантажену панель, якщо тип роз’єму фіксований, об’єми повторюються та потрібно мінімізувати роботу в полі. Виберіть незавантажений, якщо в проекті все ще є відкриті змінні - різні типи полірування на сайтах, перехід між стандартами роз’ємів або бажання мати одне шасі та заповнювати його за потреби. Якщо ви все ще вирішуєте, як ці волокна обриваються в першу чергу, це порівнянняшвидкі з'єднувачі проти зрощення оплавленнямє корисним компаньйоном. У будь-якому випадку, зробіть стан постачальника завантаженим або вивантаженим явно в цитаті, тому що сама по собі «патч-панель» не повідомляє вам, що знаходиться в коробці.
Вимоги до зварювання та конструкція лотка для з’єднання
Деякі панелі з’єднують лише-кабелі з попередньо завершеними; іншим доводиться з’єднувати вхідне волокно. Якщо оптичний кабель необхідно з’єднати зі стяжками на місці, панелі потрібно мати достатню кількість з’єднувальних лотків, з’єднувальних рукавів і сховища, щоб намотати волокно без щільних вигинів. Наприклад, зовнішній кабель з нещільною трубкою вводить довгі буферні трубки, які потрібно десь розмістити, тому лоток, який підходить для акуратного внутрішнього кабелю, може бути перевантажений у польових умовах.
Ємність лотка – це деталь, яку люди пропускають. Один лоток зазвичай містить фіксовану кількість з’єднань і захисних чохлів; перевищить його, і техніки почнуть складати волокна, що ускладнить подальше обслуговування та загрожує тим самим зрощенням, які ви намагаєтеся захистити. Перевірте, скільки волокон буде зрощено, чи достатньо лотків для них із невеликим запасом, чикіскивключені або замовляються окремо, і щоб лоток був доступний навіть після заповнення панелі. Якщо вам потрібна фонова інформація про саме об’єднання, пояснюйте цей оглядмета зварювання.
Для попередньо-кінцевих кабелів з’єднувальні лотки можуть виявитися непотрібними, і натомість фокус зміщується на перехідні пластини, кріплення кабелю та передню-прокладку патч-кордів.
Кабельний ввід, прокладка та радіус вигину
Достатня кількість портів – це не те саме, що хороше управління волокном. Панель також має дозволяти кабелям і комутаційним шнурам входити, прокладати та виходити без бою. Спочатку перевірте напрямок входу відносно місця - деякі панелі приймають кабель ззаду, інші — збоку або зверху, а зовнішні шафи потребують герметичних вводів. Панелі стійки повинні забезпечувати точку кріплення та розвантажувати натяг, щоб вага вхідного кабелю ніколи не тягнула за з’єднання.
Всередині волокна потребують вільного шляху, а патч-корди не повинні блокувати доступ до адаптерів або лотків. При прокладанні також слід враховувати радіус вигину: згинання волокна щільніше ніж номінальний мінімум призводить до збільшення внесених втрат і з часом може тріснути скло. Замість того, щоб довіряти цифрам, які ви десь прочитали, дотримуйтесь мінімального радіусу вигину кабелю та роз’єму, зазначеного виробником - вигину-нечутливих волокон, визначеного вITU-T G.657Рекомендація допускає жорсткішу маршрутизацію, але авторитетом є специфікація, а не припущення. Панель, яка добре справляється з цим, забезпечує точки кріплення, плавну внутрішню маршрутизацію, вільне зберігання, чітке розділення між вхідним кабелем іпатч-корди, а також приміщення, де можна отримати технічне обслуговування.
Маркування та майбутнє розширення
Маркування ігнорується під час закупівлі, а потім стає критичним, коли вперше комусь доводиться відстежувати ланцюг під тиском. Чітка ідентифікація порту – це те, що дозволяє техніку перевірити зв’язок, ізолювати несправність і уникнути витягування неправильного патч-корду -, а на великому корпусі погане маркування збільшує час для кожного виклику технічного обслуговування та створює реальний ризик відключення живої служби.
Розширення — друга половина. Якщо кожен порт використовується в перший день, наступний запит на обслуговування означає ще одну панель, більше місця в стійці та більше кабелів. Залишивши вільні місця для адаптерів або вибравши панель із модульними адаптерними пластинами, значно легше збільшити ємність або змінити типи роз’ємів під час оновлення замість того, щоб починати заново.
Порівняння типів оптичних патч-панелей
| Тип патч-панелі | Найкраще для | Основна перевага | Примітка до вибору |
|---|---|---|---|
| Фіксована панель для монтажу в стійку | Стандартні телекомунікаційні кімнати та стелажі обладнання | Простий, надійний і{0}}рентабельний | Добре там, де доступ нечастий |
| Розсувна панель для монтажу в стійку | Центри обробки даних і зайняті телекомунікаційні кімнати | Фронтальний доступ до лотків без розбирання | Варто для частих переїздів і змін |
| Настінне кріплення ODF | Доступ FTTH, невелика локальна мережа та розподілення в будівлі | Економить місце на стелажі | Перевірте напрямок входу та місткість з’єднання |
| Зовнішня розподільна шафа | Вуличні шафи та відкритий доступ | Охорона навколишнього середовища | Слідкуйте за рейтингом IP, міцністю та герметичними вводами |
| Панель MPO високої-щільності | Центр обробки даних і магістральна кабельна розводка | Найбільше волокон на одиницю стійки | Для -заздалегідь завершених магістральних-і-касетних систем |
Короткий посібник із вибору: який ODF вибрати?
Фактори, наведені вище, взаємодіють, тому ось стисле уявлення, яке відображає загальні сценарії проекту на розумне значення за замовчуванням. Розглядайте це як відправну точку та пристосовуйтесь до власного простору в стійці та інтерфейсів обладнання.
| Сценарій проекту | Рекомендована панель | Перехідник | Зрощення | Примітки |
|---|---|---|---|---|
| Невелика точка доступу FTTH | Настінне кріплення ODF, 12–24 сердечника | SC/БТР | так | Компактний; легке маркування абонентів |
| Корпоративна локальна мережа / стандартна телекомунікаційна кімната | 19-дюймовий стійковий ODF, 24–48 ядер | SC або LC | часто | Підберіть адаптер до сторони обладнання |
| Ряд центру обробки даних | Панель 1U LC або MPO | LC дуплекс або MPO/MTP | Зазвичай ні | Висока щільність; попередньо{0}}кінцеві кабелі |
| Телеком кімната з зовнішнім кабелем | Стійка ODF, 48 ядер і більше, 2U, якщо потрібно | SC або LC | так | Лотки, кріплення кабелю та зберігання провисання |
| Зовнішня точка доступу | Зовнішня розподільна шафа | SC/БТР | так | Рейтинг IP, стійкість до ультрафіолету, герметичні вводи |
Приклади практичного вибору
Приклад 1: невелика точка розподілу FTTH
Уявіть точку розподілу на узбіччі або в підвалі, яка живить кластер абонентів від PON. Приходять кабелі роз’єму та розподільні кабелі, волокна з’єднуються в кіски, а абонентські лінії роз’єднуються. Тут зазвичай достатньо настінного кріплення ODF з 12 або 24 ядрами, оснащеного адаптерами SC/APC, щоб зберегти низькі зворотні втрати для живлення спліттера. Обмеження фізичні: обмежений простір на стіні, кабель, який потребує належного розвантаження, і достатньо чітке маркування, щоб наступний технік міг знайти потрібного абонента, не відстежуючи кожне волокно. Переконайтеся, що в коробці є лоток для з’єднання, розмір якого відповідає кількості, і щоPLC спліттергодування його враховується в бюджеті клітковини. Для ширшого списку частин у збірці PON цеПосібник із закупівлі пасивних компонентів FTTHє корисною довідкою.
Приклад 2: Установка в стійку 1U центру обробки даних
У рядку центру обробки даних обмежений простір у стійці та правила щільності портів. Панель майже завжди 19-дюймова, 1U, де можливо, заповненаLC дуплексні адаптериабо MPO/MTP для магістральних-і-касетних кабелів. Більшість зв’язків попередньо-завершено, тому з’єднання відбувається рідко, і акцент зміщується на чисте переднє поле, точне маркування та модульне розташування, яке дозволяє додавати касети пізніше. Розсувна панель 1U заслуговує тут своє місце: коли техніку доводиться повторно-закріплювати живий ряд, потягнути панель вперед, ніж працювати всліпу за адаптерами. Не вибирайте розмір лише за кількістю портів - перевірте, чи є достатньо місця для розміщення патч-кордів перед повністю завантаженою панеллю.
Приклад 3: телекомунікаційна кімната з вимогою до з’єднання
Коли зовнішній оптичний кабель приземляється в телекомунікаційній кімнаті та його потрібно з’єднати на кіски, ODF для монтажу в стійку з відповідними лотками для з’єднання є правильним інструментом. Кабель потребує фіксації та розвантаження від натягу на вході, заземлення для будь-якого металевого міцного елемента, якщо цього вимагає конструкція кабелю, захисту від зрощення та достатнього місця для зберігання, щоб котушка була провисла без щільних згинів. Ємність тут зазвичай становить 24, 48 ядер або більше, з адаптерами SC або LC, вибраними відповідно до інтерфейсу передачі або OLT, і заднім або бічним входом відповідно до компонування стійки. Якщо підрахунок або частота обслуговування є високими, перехід від 1U до 2U окупає себе в робочій кімнаті. Завантажена панель - адаптери та кіски, попередньо-встановлені в a24-жильна коробка з лотком для з’єднанняstyle build - скорочує польову роботу; ненавантажене шасі замінює це на гнучкість.
Поширених помилок, яких слід уникати
Вибір тільки за кількістю клітковини
48-ядерна панель автоматично не краща за 24-ядерну. Якщо внутрішня маршрутизація вузька або лотки важкодоступні, більша кількість лише ускладнює встановлення. Місткість ваги разом із висотою стійки, типом адаптера, простором лотка та маршрутом.
Ігнорування доступу до обслуговування
Деякі панелі виглядають компактно, і після встановлення їх важко обслуговувати. Якщо передній зазор вузький, фіксована панель ускладнює будь-які майбутні зміни; там, де зв’язки часто змінюють конфігурацію, розсувний тип зазвичай економить більше, ніж коштує.
Змішування типів сполучників без плану
SC, LC, FC і MPO не є взаємозамінними, як і поліролі APC і UPC. Перш ніж замовляти, переконайтеся, що роз’єм і полірування використовуються в кабелі, роз’ємі, трансивері, OLT, комутаторі або передавальному механізмі, інакше ви матимете панель, яка не під’єднається до мережі.
Забувши про майбутнє розширення
Повністю зайнята панель у перший день — це відкладена проблема, а не уникнення. Зарезервуйте запасні порти або виберіть модульну конструкцію, коли мережа, ймовірно, розшириться.
Вид на кабельний ввід
Якщо запис не збігається з сайтом - ззаду, збоку, зверху чи знизу -, інсталяція стає безладною, а розвантажувач рідко потрапляє там, де вам потрібно. Підтвердьте напрямок проти стійки або макета стіни спереду.
Що потрібно сказати своєму постачальнику, перш ніж запитувати пропозицію
Точна пропозиція залежить від кількох особливостей. Надішліть їх, і постачальник зможе порекомендувати правильну панель замість найдешевшої стандартної моделі:
- Програма - FTTH, центр обробки даних, телекомунікаційна кімната, корпоративна локальна мережа або зовнішня шафа
- Тип встановлення - для кріплення в стійці, на стіні або на вулиці
- Розмір стійки - 19-дюйма та висота 1U, 2U або на замовлення
- Кількість волокон - 12, 24, 48, 72, 96, 144 або інше
- Тип адаптера - SC, LC, FC, ST, MPO/MTP
- Польська - UPC або APC
- Тип волокна - одномодове- або багатомодове
- Зрощення - із з’єднувальними лотками або без них
- Завантажена або розвантажена панель
- Напрямок введення кабелю
- Вимоги до косички та патч-корду
- Потреби в маркуванні та упаковці
- Очікуване майбутнє розширення
Перелік перевірок: Перевірка панелі після прибуття
Щойно панелі прибудуть, швидкий вхідний чек позбавить від горя на місці. Крім очевидного підрахунку, підтвердьте деталі, які постачальники час від часу зменшують, щоб досягти ціни:
- Кількість і тип адаптера відповідають замовленню, а полірування (APC або UPC) є правильним
- Якщо завантажено, кіски є правильним з’єднувачем, довжиною та типом волокна та встановлені чисто
- Лотки з’єднувальні наявні в узгодженій кількості, з рукавами та провісом
- Матеріал корпусу та покриття відповідають специфікаціям - для зовнішніх блоків, перевірте герметичність і рейтинг IP
- У коробці є кабельні вводи, монтажний набір, етикетки та комплект аксесуарів
- Дані випробування внесених і зворотних втрат надаються там, де це було обіцяно
Якщо збірка включає кінцеве обладнання в одній стійці, це покрокове керівництво далівстановлення патч-панелі та комутатораохоплює -послідовність на сайті.
Часті запитання
З: Яка різниця між ODF і оптоволоконною коммутаційною панеллю?
A: ODF, або оптична розподільна рамка, є ширшою системою керування волокном для завершення, з’єднання, виправлення та зберігання, тоді як волоконно-волоконна патч-панель зазвичай є стійкою- або настінним-блоком, який виконує аналогічну роботу з’єднання та керування. Їх функції збігаються настільки сильно, що ці терміни часто вживаються разом, і при низькій кількості клітковини відмінності в основному зникають.
Питання: чи варто купувати оптоволоконну коммутаційну панель із завантаженим чи ненавантаженим?
Відповідь: Завантажена панель поставляється з адаптерами, а часто і з хрестовинами, що мінімізує польову роботу, коли тип роз’єму фіксований і об’єми повторюються. Незавантажена панель — це порожнє шасі, яке ви заповнюєте самостійно. Це краще, якщо типи роз’ємів відрізняються на різних сайтах або ви хочете запастися одним шасі та налаштувати його пізніше. Що б ви не вибрали, попросіть постачальника вказати це в ціновій пропозиції.
З: Як вибрати між оптоволоконними патч-панелями 1U та 2U?
A: Виберіть 1U, якщо місця в стійці мало, а робота здебільшого пов’язана з попередньо-виправленням. Перейдіть до 2U, коли на тій самій панелі також повинні розташовуватися лотки для з’єднання, більші пучки косичок або часта зміна конфігурації - додаткова висота забезпечує робоче місце позаду та перед адаптерами. Не вибирайте розмір лише за кількістю портів.
Питання: мені вибрати SC/APC чи LC/UPC?
A: Використовуйте SC/APC для PON, FTTH і більшості розповсюдження доступу, де полірування під кутом зберігає низькі зворотні втрати. Використовуйте LC/UPC, коли щільність портів або комутатор- і кінцева передача-на стороні трансивера керують дизайном. Вирішальним фактором є роз’єм, який уже використовує ваш існуючий кабель і обладнання; панель має слідувати за ним.
Питання: Скільки портів повинна мати оптоволоконна комутаційна панель?
A: Зіставте поточні посилання та залиште запас. Невеликі сайти часто підходять з 12 або 24 портами; телекомунікаційні кімнати та центри обробки даних зазвичай потребують 48, 96 або вищої-панелі щільності. Корисним правилом є поточні волокна плюс реальна резервна ємність, порівняна з наявним у вас простором у стійці.
Q: Коли мені потрібна розсувна оптоволоконна патч-панель?
A: Вибирайте ковзання, коли технікам потрібен регулярний доступ до лотків для з’єднання, внутрішньої маршрутизації та адаптерів - стійок із частими переміщеннями, додаваннями, змінами, тестуванням або запланованими оновленнями. Для посилань, які залишаються недоторканими роками, фіксована панель є кращою ціною.
Питання: чи для всіх волоконних патч-панелей потрібні з’єднувальні лотки?
Відповідь: Ні. Попередньо-кабелі можуть взагалі не потребувати лотків. Зварювання зварювальним методом на місці робить це, і тоді панель повинна містити достатню кількість лотків, рукавів і запасних частин для підрахунку волокон, з невеликим запасом.
З: Чи підходить патч-панель MPO для звичайного FTTH?
A: Зазвичай ні. MPO/MTP існує для високої-щільності та попередньо-термінованої магістралі та кабелю центру обробки даних. Типову точку доступу FTTH краще обслуговувати SC/APC настінний ODF; MPO збільшує вартість і ускладнює доступ до PON, що рідко потрібно.
З: Яка різниця між ODF і волоконно-оптичною кінцевою коробкою?
Відповідь: Оптоволоконна кінцева коробка, як правило, є меншим корпусом для завершення та захисту обмеженої кількості волокон, часто на краю доступу, тоді як ODF або патч-панель побудована для більшої щільності та поточного латання в стійці чи рамі. Лінія розмивається на низьких частотах, де на практиці настінний ODF і розподільна коробка перекриваються.
Висновок
Правильна патч-панель оптичного волокна відповідає набагато більше, ніж кількість волокон. Він відповідає умовам встановлення, роз’єму та поліровці, які вже використовує ваша мережа, методу з’єднання, кабельному вводу, простору для маршрутизації, способу обслуговування та простору, який він залишає для розвитку. Невеликий сайт FTTH добре обслуговується компактним настінним ODF; центр обробки даних схиляється до стелажної панелі LC або MPO високої-щільності; телекомунікаційна кімната, яка використовує зовнішній кабель, як правило, потребує стійки ODF з відповідними лотками та кабельною системою.
Визначте середовище та ключові параметри перед замовленням, поділіться ними зі своїм постачальником і перевірте відповідність панелі після прибуття. Саме ця дисципліна створює панель, яку легше встановлювати, легше обслуговувати та надійна протягом усього терміну служби мережі.
