Написано для мережевих інсталяторів і груп закупівель і перевірено на відповідність поточному стандарту інтерфейсу MPO (IEC 61754-7) і методам полярності TIA-568.3, щоб ви могли перевірити технічні моменти, а не приймати їх на віру.
MPO-адаптер виглядає як простий пластиковий з’єднувач, але всередині волоконно-волоконного зв’язку високої-щільності він виконує одну важливу роботу: він утримує два багато-волоконних MPO-з’єднувачі лицем до лиця, щоб кожне ядро волокна вирівнювалося зі своїм партнером одночасно. У центрі обробки даних, де одна панель 1U може передавати сотні волокон, неправильна{4}}полярність адаптера — це різниця між чистим з’єднанням і годинами відстеження з’єднання, яке виглядає добре, але не пропускає світло.
У цьому посібнику пояснюється, що таке адаптер MPO, як він насправді працює, типи, які ви зустрінете в таблиці даних (полярність, кількість волокон, стать і корпус), а також покроковий--спосіб вибору правильного. Там, де це важливо, він вказує на стандарти інтерфейсу та полярності, щоб ви могли підтвердити частину, а не вгадувати.
Що таке адаптер MPO?
Адаптер MPO, який іноді називають адаптером MPO/MTP, — це волоконно-оптичний сполучний пристрій, створений для багато-волоконних роз’ємів MPO. Він отримує по одному роз’єму з кожного боку та утримує їх у правильній орієнтації, щоб цілий ряд волокон, будь то 8, 12, 16 або 24 з них, з’єднувався разом через один компактний інтерфейс.
На відміну від aодно{0}}волоконний адаптер LC, який з’єднує лише два волокна, адаптер MPO керує цілим масивом, іноді двома рядами в стопку. Саме це робить його основою високої-щільності латання, де простір у стійці, повітряний потік і прокладка кабелю знаходяться під тиском.

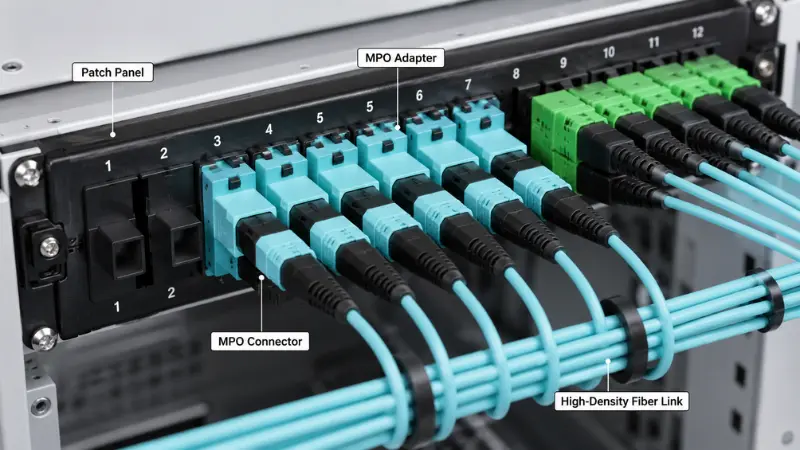

Зазвичай ви знайдете адаптери MPO в коммутаційних панелях центрів обробки даних і касетах MPO, магістральних і магістральних кабелях, оптичних розподільних системах і проектах міграції, що переводять дуплексні зв’язки 40G, 100G або 400G на паралельну оптику.
Адаптер MPO проти роз’єму MPO
Два терміни подорожують разом, але вони не є тією самою частиною. Роз'єм знаходиться на кабелі; адаптер знаходиться в панелі.
| Пункт | MPO адаптер | Роз'єм MPO |
|---|---|---|
| Основна функція | З'єднує та вирівнює два роз'єми MPO | Закінчує ряд оптичних волокон |
| Де сидить | Встановлюється в панель, касету або перехідну пластину | Прикріплюється до кінця магістрального або патч-кабелю |
| Ключова робота | Утримує обидва роз’єми в правильній орієнтації | Переносить волокна та з’єднується з протилежним роз’ємом |
| Що перевірити | Полярність, орієнтація ключів, стиль корпусу, кількість волокон | Кількість волокон, стать, ступінь наконечника, полірування, внесені втрати |
Коротше кажучи,MPO роз'єм– це частина, приєднана до кабелю, тоді як адаптер – це частина панелі, яка дозволяє правильно з’єднати два роз’єми.
Як працює адаптер MPO?
Адаптер MPO — це механічна напрямна, а не оптичний компонент. Зазвичай він не містить власних волокон. Коли ви вставляєте роз’єм з обох боків, корпус адаптера фіксує їхню орієнтацію та утримує правильне положення сполучення, щоб два наконечники могли зустрітися прямокутно.
Корпус, ключ і напрямні штифти
У кожному роз’ємі MPO використовується прямокутна мульті-волоконна (MT) наконечник із маленькою шпонкою на одній стороні корпусу. Отвір адаптера має форму цієї клавіші, тому роз’єм вставляється лише в одну сторону. Точне вирівнювання, однак, походить від самих наконечників. У правильній парі один роз’єм закріплений, що означає штифт з двома напрямними штифтами, а інший роз’єм не закріплений, тобто гніздо з двома напрямними отворами. Штифти вставляються в отвори та реєструють два наконечники з точністю до мікрон. TheРозміри інтерфейсу MPOякі визначають цю штифтову та направляючу-геометрію отвору для штекерів та розеток, викладено в IEC 61754-7, тому сумісні з’єднувачі та адаптери від різних виробників можуть взаємодіяти.
Стать конектора необов’язкова
Оскільки вирівнювання залежить від штифтів, які вставляються в отвори, для робочої сполученої точки потрібен рівно один штекерний і один жіночий з’єднувачі. Два самця не сядуть, оскільки немає отворів, щоб взяти шпильки, і силою можна пошкодити торці. Двом самкам взагалі нічого не вирівнює. Тож перед тим, як замовляти, відстежте стать уздовж усієї ланки: якщо ваш багажник припадає на жіночий, касета чи патч-корд з іншого боку повинні принести контакти. Адаптер не може виправити невідповідність статі; він містить лише те, що ви йому даєте.
Пояснення полярності та орієнтації ключів адаптера MPO
Полярність — це частина роботи MPO, яка створює найбільше помилок поля, оскільки деталі можуть підходити механічно, а оптичний шлях неправильний. У дуплексному каналі одне волокно передає, а інше приймає. Через багато-волоконний MPO, який передає-і-відносини приймають, мають витримати кожну магістраль, касету та патч-корд у каналі, тому полярність є властивістю всього каналу, а не окремого адаптера.
Тип A, тип B і тип C
TIA-568.3 описує три типи полярності масиву. Вони відрізняються тим, як волокна відображаються один до одного, а також тим, як з’єднувачі роз’єднані.
| Тип | Відображення волокна (де знаходиться позиція 1) | Ключова орієнтація | Де годиться |
|---|---|---|---|
| Тип A (прямий) | Позиція 1 до позиції 1 | Клавіша-вгору до клавіші-вниз | Структуровані кабелі-на основі касет; для каналу потрібен один перевернутий патч-корд |
| Тип B (перевернутий) | Позиція 1 до позиції 12 | Key-up to key-up | Загальний вибір для прямої паралельної оптики; однакові патч-корди працюють на обох кінцях |
| Тип C (пара-перевернута) | Позиція 1 до позиції 2, помінявши місцями пари | Клавіша-вгору до клавіші-вниз | Деякі дуплексні системи MPO-to-LC |
Усі три є дійсними та відповідають-стандартам, і всі три досягають тієї самої мети – отримати передачу на одному кінці та отримати на іншому. Заковика в тому, що вони не сумісні, якщо їх змішати. Виберіть один метод для всієї інсталяції та зберігайте його послідовним, тому щоМетоди полярності TIA-568.3є взаємозамінними за результатом, але не при поєднанні в одному каналі.
Клавіша для читання-вгору та-вниз
Key-up означає, що язичок ключа спрямований угору; key-down означає, що він вказує вниз. З ключем вгору та торцем до вас, позиція 1 знаходиться крайня ліворуч. Чи з’єднуються два сполучених з’єднувачі ключ-до ключа-вниз чи від ключа-вгору до ключа-вгору – це саме те, що вирішує пряме відображення проти зворотного, тому в таблиці даних співвідношення ключів є прямим ключем до типу полярності. Варто позначити одну пастку: зміна позицій також змінює нахилену торцеву поверхнюОдномодові роз'єми APC, тому Тип B зазвичай є багатомодовим, плоским-польським узгодженням. Якщо ви працюєте з APC, перевірте полірування та кут, перш ніж використовувати метод.
Адаптер MPO та MTP: чи однакові вони?
Ви часто бачите запчастини з позначкою MPO/MTP і думаєте, чи купуєте ви дві різні речі. MTP є зареєстрованою торговою маркою US Conec для її власного вдосконаленого роз’єму MPO, створеного з більш жорсткими допусками з плаваючою наконечником і металевим штифтовим затискачем. За визначенням anРоз'єм MTP повністю відповідає стандарту MPO, тому MTP і загальний MPO є проміжними. Простіше кажучи, кожен MTP є MPO, але не кожен MPO є MTP.
Для адаптера це означає, що якісний адаптер MPO однаково поєднується з роз’ємами MTP і загальними MPO; практичні відмінності в узгодженості втрат і довговічності-циклу з’єднання залежать переважно від з’єднувача, а не від’єднувача. Коли в специфікації проекту вказано MTP, варто перевірити, чи клієнт має на увазі бренд US Conec конкретно, чи використовує це слово вільно для будь-якого MPO, оскільки ця єдина відмінність змінює ціну та джерело. Для глибшого порівняння дивіться нашкерівництво по волокну MPO і MTP.
Типи MPO адаптерів
За кількістю волокон: 8, 12, 16 і 24
Підберіть адаптер до формату роз’єму та програми. Загальні показники та де вони з’являються:
- 8 і 12 волокна:40G-SR4 і 100G-SR4 використовують 8 волокон, які часто розміщуються всередині 12-волоконного MPO; одномодовий 400G-DR4 також використовує 8 волокон у MPO-12.
- 16 волокно:400G-SR8 і варіанти 800G використовують 16 волокон, з 8 передають і 8 приймають, у MPO-16.
- 24 волокна:дво{0}}рядковий формат для дуже високої щільності та деяких застарілих посилань 100G-SR10.
MPO-12 і MPO-16 не взаємозамінні. Вони відрізняються шириною наконечника та шпонкою, тому отвір адаптера також відрізняється. Перш ніж купувати, уточніть кількість як на роз’ємі, так і на панелі.Адаптери MTP/MPO з кількома -рахункамидоступні для спрощення зберігання, але адаптер все одно має відповідати роз’єму, який ви фактично використовуєте.
Одномодовий проти багатомодового
Адаптери MPO поставляються для обох. Одномодовий (OS2) підходить для довшого охоплення та меншого бюджету втрат, тоді як багатомодовий (OM3, OM4, OM5) домінує над короткими-високо-швидкісними з’єднаннями всередині центру обробки даних. Тип волокна визначає полірування роз’єму та рівень продуктивності, а часто й колір корпусу. Якщо ви все ще вирішуєте, який розгорнути, ознайомтеся з нашим оглядомодномодове проти багатомодового волокнавизначає компроміси-.
Кольоровий код і корпус
Колір — перша корисна підказка. Аква зазвичай сигналізує про OM3 або OM4, пурпуровий або фіолетовий часто сигналізує про OM4, салатовий зелений сигналізує про OM5, а синій або зелений є звичайними для одномодового. Однак це підказка, а не гарантія, оскільки виробники відрізняються, і вибір UPC-або-APC також впливає на колір кузова. Прочитайте специфікацію щодо типу волокна, полярності та класу, а не купуйте лише колір корпусу. Якщо ваше колірне рішення дійсно залежить від скла,Багатомодове сімейство від OM1 до OM5пояснює, як оцінки відображаються в програмах.
Фланцевий або безфланцевий
Це рішення,-що більше підходить для панелі, ніж для ефективності.
| Аспект | Фланцеві | Безфланцевий |
|---|---|---|
| Монтаж | Гвинт-прикріплений до металевої панелі | Затискач-затискач, без-інструменту |
| Найкраще коли | Виправлені ODF або патч-панелі, важче керування, часте повторне-виправлення | Модульні панелі та касети високої-щільності, швидке складання |
| Компроміс- | Сильніша фіксація, повільніше кріплення | Швидкий монтаж, утримання залежить від вирізу в панелі |
Якщо адаптер живе у фіксованому металевому каркасі, з яким часто звертаються, фланцевий є безпечнішим вибором. Якщо ви пакуєте щільну модульну панель і бажаєте складання без-інструменту, безфланцевий зазвичай виграє.
Де використовуються адаптери MPO?
Замість того, щоб перераховувати програми, це допоможе переглянути точку підключення та примітку щодо вибору для кожної.
Центри обробки даних.Адаптери MPO встановлюються в патч-панелі, на задній панелі касет і на з’єднаннях магістралі-{1}}. Типовий шлях має велику-кількістьМагістральний або патч-кабель MPOна панель, а потім розбиває його через касети до дуплексних портів LC. Примітка щодо вибору: відповідайте типу полярності касети та орієнтації клавіш, інакше розрив не збереже передачу та прийом.
Телеком і ODF.У оптичних розподільних системах і-центральних офісах MPO об’єднує багато волокон у компактні панелі. Якщо ви обираєте між стилями оправ, наше порівнянняODF проти патч-панелікришки, де кожна підходить.
Касети і розрив.У багатьох касетах використовуються адаптери MPO на задній панелі та LC на передній панелі, перетворюючи одну магістраль на дуплексні порти для патчів. Для змішаних розгортань дивLC проти MTP/MPO для високої щільності, а де ан
8-прорив ядра SC-до MTP/MPOмає сенс.
Висока-швидкісна міграція.Переходячи від дуплексної до паралельної оптики, кабелі MPO спрощують фізичний рівень. 400G-SR8, наприклад, працює16 волокон над MPO-16відповідно до IEEE 802.3. Якщо ви спочатку робите крок на 100 г, наш
Посібник з кабелю 100Gпереглядає варіанти.
Короткий огляд переваг
| Вигода | Що це означає на практиці |
|---|---|
| Більш висока щільність | Один інтерфейс MPO передає від 8 до 24 волокон, скорочуючи кількість сполучників і адаптерів у стійці |
| Чистіший менеджмент | Менша кількість точок підключення означає менше заторів і кращий потік повітря |
| Швидше встановлення | Попередньо завершені магістралі та касети пропускають-полірування та зрощування на місці |
| Простіші оновлення | Запланована магістраль MPO пізніше може повернутися до касет, роз’ємів або прямої паралельної оптики |
| Готовий до-високої швидкості | Підходить для паралельних трансиверів 40G, 100G і 400G |
Як вибрати адаптер MPO: 6-крокова схема?
Замість того, щоб вибирати за формою, працюйте вниз по каналу в порядку:
- Підтвердьте тип посилання.Це пряме з’єднання MPO-–-MPO чи магістральні касети MPO, які переходять на LC?
- Підтвердьте інтерфейс трансивера.Зверніть увагу на кількість волокон і роз’єм, наприклад, 100G-SR4 на 8 волокнах або 400G-SR8 на 16 волокнах і часто APC.
- Перевірте кількість волокон стовбура.МПО-8, 12, 16 або 24; адаптер повинен відповідати йому.
- Підтвердьте, що касета проти прямого.Касети встановлюють для вас відображення полярності. Пряме з’єднання накладає полярність на магістраль і комутаційні шнури, тож ви самі несете відповідальність.
- Підтвердити орієнтацію ключа та житло.Від-до ключа-вниз або від-до ключа-вгору для вашого методу та фланцевий або безфланцевий для вашої панелі.
- Підтвердьте бюджет втрат і чистоту.Виберіть рівень втрат-втрат, який потребує ваш бюджет зв’язку, і заплануйте перевірку та очищення перед сполученням.
Якщо кроки з 1 по 5 залишають у вас більше ніж одну кількість запасів, багато-форматний адаптер може спростити полицю, але лише після того, як ці кроки фактично виконано.
Приклад: вибір адаптера для коммутаційної панелі центру обробки даних
Скажімо, ви розміщуєте 24-волоконну магістраль OM4 MPO на панелі 1U і розбиваєте її на дуплекс LC для комутаторів 100G-SR4. Магістральні роз’єми — «мама», а роз’єми MPO для касети — «папа», тому стандартний адаптер MPO з’єднує їх без розбіжності за статтю. Ви стандартизували метод B, тому касети та магістраль належать до типу B, а роз’єми відповідають ключу-до ключа-вгору; адаптер просто має підтримувати цю орієнтацію та формат кількості волокон-, який використовує касета. Ви обираєте безфланцеві адаптери, тому що панель має щільний дизайн-, водний корпус, оскільки волокно OM4, і клас з низькими втратами, оскільки канал вже витрачає бюджет на дві касети. Перед латанням ви перевіряєте кожну втулку. Нічого з цього не є екзотикою, але пропустіть перевірку полярності, і вся панель тихо переведе на передачу.
Перелік специфікацій адаптера MPO для RFQ
Коли ви надсилаєте запит на ціну, надайте постачальнику ці дані, щоб правильна деталь була відправлена вперше:
- Кількість волокон: 8F, 12F, 16F або 24F
- Тип волокна: одномодове (OS2) або багатомодове (OM3, OM4, OM5)
- Тип полярності: A, B або C
- Орієнтація клавіш: клавіша-вгору до клавіші-вниз або клавіша-вгору до клавіші-вгору
- Стать конектора, що використовується в посиланні
- Корпус: фланцевий або безфланцевий
- Колір і матеріал корпусу
- Діапазон робочих температур
- Цільовий-бюджетний-рівень втрат або посилання-
- Пилозахисні ковпачки та перехідна пластина або вирізи на панелі
- Відповідність вимогам RoHS, а також звіт про випробування
Коротка схема підключення кабелів поряд із цим списком видаляє більшу частину-і-назад.
Огляньте та очистіть, перш ніж подружитися
Наконечник MPO об’єднує багато торців в одну поверхню, тому одна цятка може закрити більше одного каналу. На 16- та 24-волоконних наконечниках зміна висоти між волокнами ускладнює рівномірне очищення, тому правило полягає в тому, щоб перевірити, почистити, а потім знову перевірити. Забруднення проявляється у вигляді вищих внесених втрат, вищого коефіцієнта відбиття та переривчастих зв’язків, які повільно простежуються в щільній панелі. Використовуйте належні інструменти для перевірки та очищення MPO та дотримуйтесь звукуend{0}}практика огляду торцяперед кожним матом. Наші нотатки про
обробка перемичок MPOохоплюють щоденний-{1}}догляд, який насамперед підтримує чистоту торцевих поверхонь.
Поширені помилки та їх вартість
- Ігнорування полярності.Деталі підходять, але передача приземляється на передачі. Посилання темне, і ви втрачаєте час на відстеження з’єднання, яке фізично виглядає правильним.
- Вважати MPO та MTP однаковими за якістю.Обидва поєднуються, але втрата та довговічність відрізняються. Припущення паритету може спокійно розірвати обмежений бюджет посилань.
- Купівля лише за кольором.Aqua не підтверджує клас, полярність або полірування. Таблиця даних робить.
- Забувши стать.Два закріплені або два незакріплені роз’єми не вирівняються, і їх сильне застосування може подряпати торці.
- Немає плану оновлення.Адаптер і магістраль, вибрані лише на сьогодні, можуть не повернутися до 400G чи 800G пізніше.
Поширені запитання про адаптери MPO
З: Що насправді робить адаптер MPO?
A: Він з’єднує два роз’єми MPO та утримує їх на одній лінії, щоб цілий ряд волокон з’єднувався одночасно через один компактний інтерфейс.
Питання: адаптер такий самий, як роз’єм?
Відповідь: Ні. Роз’єм під’єднується до кабелю, а адаптер є з’єднувальною частиною на панелі, яка дозволяє з’єднати два роз’єми.
Питання: мені слід використовувати тип A чи тип B?
A: Це залежить від усього каналу. Тип B є звичайним для прямої паралельної оптики, оскільки однакові патч-корди працюють на обох кінцях. Тип A поширений у структурованих кабелях-на основі касет. Прийміть рішення один раз і дотримуйтеся його послідовності від кінця до кінця.
Q: Чи може один адаптер обслуговувати як MPO-12, так і MPO-24?
A: Ні. Ширина наконечника та шпонка відрізняються, тому отвір адаптера залежить-від кількості. Деякі адаптери пропонуються в кількох версіях, але кожна версія все ще відповідає одному формату.
З: Як прочитати ключ-вгору або ключ-вниз зі специфікації чи фотографії?
A: Знайдіть фіксатор на корпусі роз’єму. Чи зустрічаються два сполучених з’єднувачі вгору-до-вниз чи вгору-до-вгору, вказує на пряме чи зворотне відображення, яке безпосередньо пов’язано з типом полярності.
Питання: одномодовий і багатомодовий адаптери просто різного кольору?
A: Ні. Тип волокна впливає на полірування, сорт і допуски, а не лише на колір. Підтвердьте повну специфікацію.
Q: Який адаптер MPO мені потрібен для 400G чи 800G?
A: Ця паралельна оптика використовує 16-волоконний MPO-16, часто з APC. Зіставте адаптер із цим числом і ключем.
З: Як дізнатися, що адаптер постачальника справний?
Відповідь: запитайте тип волокна, полярність, стать, корпус, ступінь-втрат при вставці та звіт про випробування, а потім перевірте, чи воно сумісне та відповідає вашому бюджету з’єднання.
З: Що мені замовити разом із адаптерами?
Відповідь: Зазвичай це магістральні та комутаційні кабелі, касети, перехідна пластина або панель, а також пилозахисні ковпачки, усі вони мають однакову полярність і ключову схему.
Висновок
Адаптер MPO — це невелика деталь, яка виконує надто велике завдання: утримання двох багато{0}}волоконних з’єднувачів на одній лінії, щоб з’єднання працювало з першого разу. Правильно встановіть кількість волокон, полярність, стать, тип волокна та корпус і перевірте їх відповідно до стандартів інтерфейсу та полярності, а не купуйте за зовнішнім виглядом. Якщо ви плануєте проект MPO/MTP, надішліть своєму постачальнику інформацію про кількість волокон, тип полярності, орієнтацію клавіш, стиль корпусу та схему підключення кабелів. Це найшвидший шлях праворучMPO адаптері відповідні кабельні збірки для вашої мережі.
