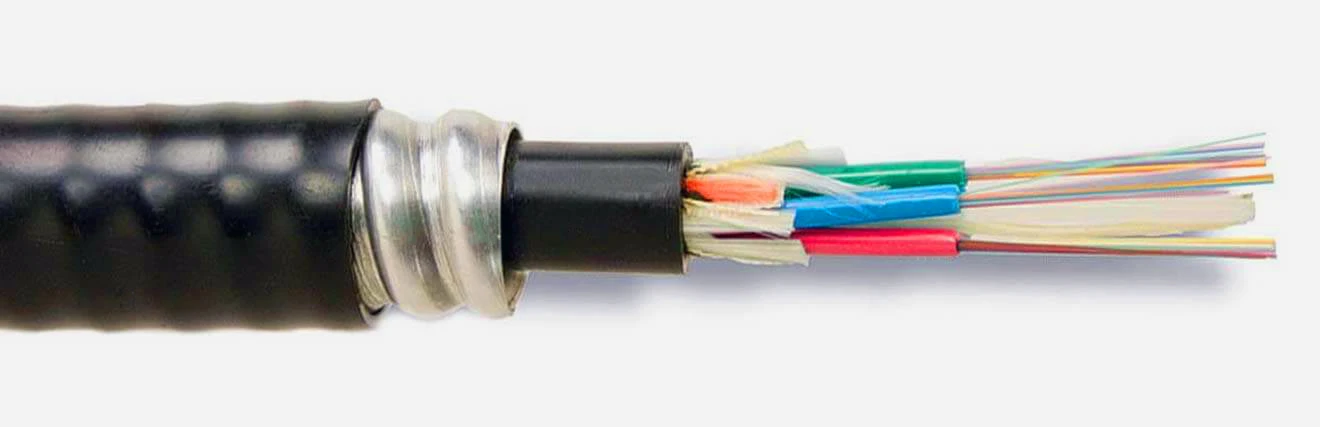

Броньований волоконно-оптичний кабель — це звичайне волокно з металевим шаром-сталі або алюмінію-, обгорнутим навколо серцевини. Це запобігає розчавленню, розжовуванню чи іншому пошкодженню кабелю. Центри обробки даних, кампуси, фабрики, скрізь, де дорога стає складною.
Якщо ви вже знаєте основи і вам просто потрібно вибрати правильний тип, перейдіть до порівняльної таблиці. В іншому випадку, ось як ці кабелі зібрані разом і де кожен тип має сенс.
Як побудований броньований оптоволоконний кабель
Почніть із зовнішнього боку та працюйте всередині. Зовнішня оболонка поліетиленова для зовнішнього кабелю, ПВХ або LSZH для внутрішнього. Під ним розташований шар арамідної пряжі для міцності на розтягування під час тяги. Потім броня. Всередині броні волокна живуть у тісних-буферних трубках або вільних трубках залежно від застосування.
Більшість з них ідентична будь-якому іншому оптоволоконному кабелю. Частина, яку люди схильні замовчувати, це зв’язок між типом броні та конструкцією буфера, оскільки це впливає на те, як ви фактично завершуєте кабель на місці. Для внутрішніх броньованих кабелів використовується щільне-буферне волокно 900 мкм на жилу-можна покластироз'ємипрямо на них і повністю пропустити фуркацію, що добре. Зовнішні броньовані кабелі мають нещільну-конструкцію труб, волокна, що плавають у гелі, або сухий-блоковий матеріал у великих трубах. Це набагато краще справляється з коливаннями температури (зазвичай ви оцінюєтеся до -40 градусів), але вам потрібно розібратися перед підключенням, а це додатковий крок, який ніхто не любить робити в полі о 7 ранку.
Незалежно від того, чи ви бігаєтеодно-режимний або багатомодовийце абсолютно окреме питання від броні. Один-режим для відстані та пропускної здатності, багатомодовий для коротших з’єднань. Броня не торкається оптичних характеристик.
Алюмінієве блокування проти гофрованої сталі: який тип броні вам потрібен?
| Особливість | Блокуюча алюмінієва броня (AIA) | Броня із гофрованої сталевої стрічки |
|---|---|---|
| Як це зроблено | Алюмінієві стрічки намотані спірально, внахлест | Сталева стрічка з покриттям, складена в герметичну трубку |
| Стійкість до роздавлювання | Помірний. Пішохідний рух, складені ящики, час від часу перетягування драбини | Високий. Пряме поховання, зони важкої техніки |
| Захист від гризунів | Можна використати часткові-проміжки між обгортками | Ефективний. Суцільна труба, без точок входу |
| вага | Приблизно половина ваги на метр сталевої стрічки | Важче. 24-волоконний кабель проходить приблизно в 2 рази більше алюмінієвої версії |
| Гнучкість | Легко прокладає через кабельні лотки та обходить кути | Більш жорсткий, більший мінімальний радіус вигину |
| Оцінки пожежогасіння | Стояк (ОФЦР), Пленум (ОФНП), ЛСЖ | У більшості випадків лише для зовнішнього використання |
| Куди воно йде | Центри обробки даних, стояки, відкриті стелі, внутрішні шляхи кампусу | Пряме поховання, прокладка повітроводів, промислове приміщення на відкритому повітрі, суворі умови |
Для роботи всередині приміщень у Північній Америці домінує алюмінієве блокування. Центри обробки даних, лікарняні ІТ-кімнати, урядові будівлі, університетські підйоми-це всюди. Гвинтоподібне обгортання дає кабелю достатню гнучкість для проходження крізь лотки та J-гаки, не перетворюючи кожен вигин на боротьбу.
Ось те, про що не говорять достатньо: алюмінієве блокування може усунути трубопровід під час багатьох прокладок у приміщенні. Замість звичайного дво{1}}етапного-встановлення каналу та протягування кабелю-ви просто прокладете броньований кабель уздовж стійки драбини або безпосередньо через відкриту стелю. У будівлі з 30 або 40 прогонами це дні поза графіком, а не години. Він також має номінальні параметри нагнітання та стояка, що важливо, оскільки багато з цих прогонів у кінцевому підсумку проходять через-приміщення для обробки повітря.
Але алюмінієве блокування не є справді{0}}захищеним від гризунів. Ми повинні чітко це розуміти. Спіральні обгортки перекриваються, але є достатня щілина, яку рішуча білка чи щур зможе прогризти. Я бачив наслідки. Якщо на сайті є задокументована історія гризунів, навіть не думайте про це-перейдіть відразу до гофрованої сталі.
Гофрована сталева стрічка утворює герметичну трубу з нульовими зазорами. Це те, що вам потрібно для прямих-поховання, встановлення повітропроводів між будівлями та промисловими майданчиками-нафтопереробних заводів, шахт, виробничих цехів-де ви маєте справу з хімікатами, вібрацією та навантажувачами. Кабель важкий і жорсткий, що ускладнює його прокладку в закритих приміщеннях, але під землею чи в кабельному жолобі це не має значення. Гофра також забезпечує вам гідний бар’єр від вологи, що є частиною того, чому вона працює для закопування навіть у вологий ґрунт без необхідності окремого внутрішнього каналу.
Для справді екстремальних речей-висадки на підводні човни, переправи через річку-існують спеціальні варіанти броні зі сталевого дроту та плетеної броні, створені для набагато більших навантажень на розтяг, ніж може витримати стрічкова броня. Але це вже інша розмова.
Внутрішній, зовнішній і внутрішній/зовнішній кабель
Внутрішній броньований кабель: щільне-буферне волокно, з’єднана алюмінієва броня,-вогнестійка оболонка. Зовні: нещільне-трубне волокно, гофрована сталь, водо-блокуючі сполуки. Досить просто.
Той, який з’являється все частіше в проектах університетського містечка, це броньований кабель для-приміщень і зовні. Ви прокладете один кабель із зовнішнього входу повітропроводу через проходку в будівлю, вгору по стояку в телекомунікаційну кімнату-без зрощення в точці входу в будівлю. Це один корпус для з’єднання менше за перехід, а також уся робота, що стоїть за цим. Для кампусу з 10 або 15 будівлями це швидко зростає. Ці кабелі зазвичай поєднують вільне-трубне волокно з LSZH або райзерною оболонкою та алюмінієву блокувальну броню.
Навіщо турбуватися про додаткові витрати?
Броньований кабель проходить на 20-40 відсотків більше, ніж еквівалентний неброньований кабель, тому вам потрібна причина.
Гризуни. Це причина, і це навіть не близько. Одне проходження-під час проходження неброньованого кампусу означає аварійну перекидку вантажівки, технологію з’єднання, нове обладнання та багато годин або днів простою, поки ви чекаєте, поки все це з’єднається. Цей одиничний рахунок за ремонт майже завжди перевищує суму, яку ви витратили б на оновлення всього кабелю до броньованого. Тож заклади, які пройшли через це один раз? Вони вписують броньований кабель у кожну наступну специфікацію. Університетські містечка, приміські офісні парки, будь-що, що межує з відкритою місцевістю, де живуть білки, ховрахи чи щури. Гофрована сталь для підтверджених шляхів гризунів. Алюмінієвий блокувальник там, де гризуни можливі, але ще не зарекомендували себе.
Друга причина: великий{0}}інтенсивний рух у приміщеннях. Перекриття складів, фабричні антресолі, роздрібні--будинки. Алюмінієвий замок покриває його.
Третє: пряме поховання. Ви просто не можете покласти оголений кабель у землю і очікувати, що він виживе.
Припинення дії: Попередньо-припинено або-Припинено на підставі дії
Попередньо завершені броньовані кабелі поставляються з роз’ємами на-LC та SC дляпатч-корди, MPO/MTP для транків. Заводська термінація стабільно досягає внесених втрат нижче 0,2 дБ, і бажаємо вам успіхів у підборі цього в полі, коли ви також боретеся з броньовою стрічкою. Якщо ваші пробіжки сплановані та виміряні, ход-припинено.
Завершення поля має сенс, коли ви не можете визначити точну довжину. Котування траншей на відкритому повітрі, модернізація будівель тощо, де маршрут може змінитися, коли ви фактично перебуваєте на місці. Вам знадобиться ротаційний стриппер для кабелю для броні. І пам’ятайте-металева броня означає з’єднання та заземлення відповідно до статті 770 NEC. Це додатковий крок, якого немає з неброньованим кабелем, і це обов’язково перевірятимуть інспектори.
Вибір кабелю для конкретних завдань
Перехресні{0}}з’єднання центру обробки даних увімкненоOM3 або OM4 багатомодовий: попередньо-закінчені алюмінієві блокувальні магістралі. Швидке встановлення, чисті оптичні номери прямо з коробки.
Магістраль кампусу між будівлями: гофрована сталь для зовнішнього використання з-наповненим гелем одномодовим-нещільним-волокном. І будь ласка, вкажіть більше волокон, ніж ви думаєте, що вам потрібно. Протягування другого кабелю за три роки коштує значно дорожче, ніж додавання жил до початкового замовлення. Ми бачили проекти, де подвоєння кількості додавало, можливо, 15 відсотків до вартості кабелю, але заощадило б повну другу установку в майбутньому. На дальньому кінці закінчується патч-панеллю та підключається до обладнаннясимплексні або дуплексні патч-корди.
Проходить із зовнішнього приміщення в приміщення без хорошої точки з’єднання: броньований кабель для-приміщень/зовнішніх приміщень. Один кабель, без перехідного з’єднання, більш чиста специфікація.
Застосовні стандарти
IEC 60794 охоплює механічні та екологічні випробування. ITU-T G.652 визначає характеристики одномодового-волокна. Для комерційних будівельних кабелів у Північній Америці ви шукаєте ANSI/TIA-568.3-D. GR-20-CORE (Telcordia) забезпечує надійність поза заводом. Рейтинги пожежної безпеки підпадають під UL 1666 і NFPA 262. Отримайте неправильний рейтинг пожежної безпеки для каналу, камери загального призначення, і ви вирвете все це. Ніхто не хоче такої розмови з керівником проекту.
Кілька приміток щодо встановлення
Радіус вигину на броньованому кабелі в 10-20 разів перевищує зовнішній діаметр. Пройшовши це, ви перегнете волокно-назавжди. Завжди склеюйте та шліфуйте металеву броню з обох кінців відповідно до NEC 770.
Коли ви знімаєте броню для закінчення поля, залиште приблизно 10–12 дюймів броні-вільного хвоста для доступу до буфера. І легко користуйтеся ротаційним знімачем глибини. Зніміть буферне покриття 900 мкм під ним, і у вас виникне проблема, яка не з’явиться до тестування-або, що ще гірше, через шість місяців як періодична.
Ще про одну річ люди забувають: якщо ви протягуєте броньований кабель через існуючу трубу, перевірте заповнення. Збільшений зовнішній діаметр означає, що труба, яка зручно підходить для неброньованого кабелю, може бути занадто тісною для броньованої версії. Спочатку виміряйте.
Часті запитання
З: Яка різниця між броньованим і неброньованим оптоволоконним кабелем?
A: Броньований кабель має металевий шар (алюмінієвий або сталевий) між оболонкою та серцевиною волокна для стійкості до роздавлювання та захисту від гризунів. Без броні не має. Ви платите за це вагою, вартістю та радіусом вигину. Якщо маршрут не наражає оптоволокно на фізичний ризик, неброньоване працює нормально та коштує дешевше.
Питання: чи можна безпосередньо закопати броньований волоконний кабель?
A: Лише якщо він призначений для прямого захоронення-, це означає броню з гофрованої сталевої стрічки з водо{1}}блокуючою-трубчастою конструкцією. Гелева або суха -блокова стрічка всередині запобігає міграції вологи, якщо камінь або корінь з часом проколюють куртку. Алюмінієве блокування не підлягає-захороненню. Більшість місцевих кодів передбачають глибину від 18 до 24 дюймів.
Питання: чи потребує заземлення броньований волоконний кабель?
A: Так. Стаття 770 NEC вимагає, щоб ви прикріпили металеву броню до системи електродів заземлення будівлі з обох кінців.
З: Чи захищений броньований оптоволоконний кабель від-гризунів?
A: Гофрована сталь фактично є-суцільною герметичною трубою, яка не дає гризунам звідки почати. Алюмінієвий замок відсутній через зазори між спіральними обертаннями. Це перешкоджає випадковому гризу, але не встоїть перед мотивованою твариною. Для маршрутів із відомим трафіком гризунів завжди вибирайте гофровану сталь.
Питання: які з’єднувачі працюють з армованим волоконним кабелем?
A: Усі ті самі-LC, SC, ST, MPO/MTP. Armor не змінює ваш вибір роз’єму. Це просто робить процес завершення більш складним, оскільки вам потрібно зняти броню, перш ніж ви зможете дістатися до волоконних буферних трубок.
