Що таке ODF? Пояснення оптичної розподільної рами

Оптична розподільна рама, зазвичай скорочена до ODF і іноді називається волоконно-оптичною розподільною рамою, є структурованою точкою, де волоконно-оптичні кабелі завершуються, з’єднуються, підключаються та захищаються. Ви знайдете ODF в телекомунікаційних кімнатах, мережах FTTH, центрах обробки даних, корпоративних будівлях і промислових системах зв’язку. Цей посібник написаний з точки зору інженерів, які підтримують проекти оптичної розподільчої мережі (ODN) і оптоволоконного доступу, тому мета полягає не лише в тому, щоб перерахувати існуючі типи ODF, але й допомогти вам підібрати раму до кількості ваших волокон, простору для установки, формату роз’єму, вимог до з’єднання та довгострокового -плану розширення.

Коли покупці порівнюють варіанти, практичне питання рідко звучить так: "які типи доступні?" Зазвичай це "який тип ODF насправді підходить для мого сайту, і що мені потрібно підтвердити у постачальника, перш ніж розмістити замовлення?" У розділах нижче наведено відповіді на обидва, а стаття закінчується посібником з вибору, контрольним списком специфікацій, прикладами робочої конфігурації та поширеними запитаннями.

Що таке anОптична розподільна рамка(ODF)?

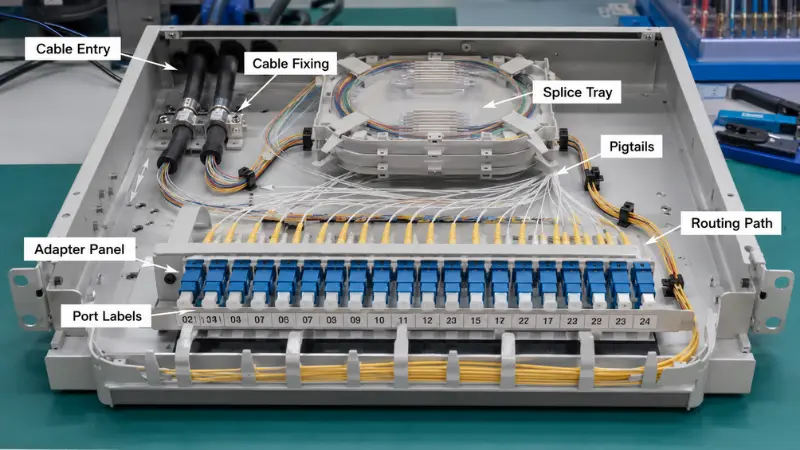

Оптичний розподільний каркас — це корпус керування волокном, який використовується для завершення, з’єднання, латання, захисту та організації оптичних волокон. Вхідні кабелі підключаються до вихідних волокон, гірок, патч-кордів або пасивних компонентів, таких як розгалужувачі, і кожне з’єднання маркується, захищається та доступне для обслуговування замість того, щоб залишати його незакріпленим у коробці.

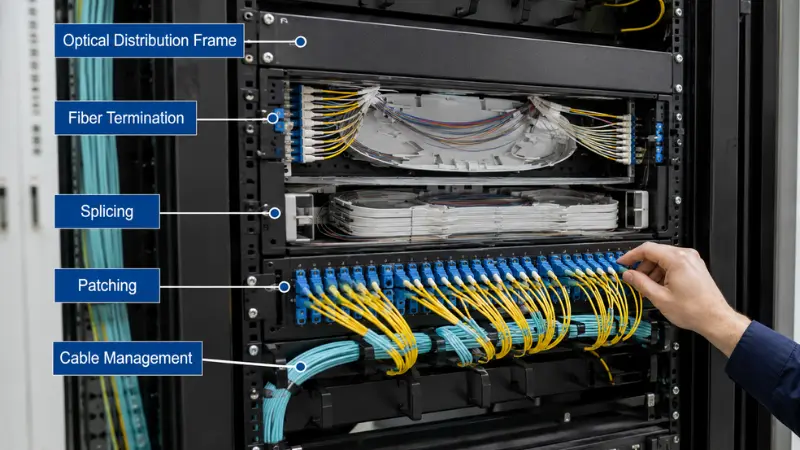

Під час повсякденної роботи добре{0}}продуманий ODF підтримує завершення оптоволокна, захист з’єднання, прокладку патч-корду, зберігання провисання кабелю, захист роз’єму та тестування чи переналаштування мережі. Причина, по якій це має значення, скоріше конкретна, ніж косметична: коли несправність з’являється в неробочий час, рама з чіткою нумерацією портів і доступними лотками для з’єднання дозволяє техніку ізолювати та відновити з’єднання за лічені хвилини, тоді як переповнена рама без міток перетворює ту саму роботу на години відстеження волокон вручну. Багато тих самих функцій завершення та захисту також з’являються в компактіволоконно-оптичні термінали та розподільні коробкивикористовується ближче до абонента, тому дві сімейства продуктів легко сплутати. Ми повернемося до цієї відмінності пізніше.

Основні типи оптичних розподільників

ODF можна згрупувати за способом монтажу, середовищем встановлення, місткістю, внутрішньою структурою та застосуванням. Найпоширенішими категоріями є кріплення в стійку, настінне кріплення, зовнішнє кріплення, DIN-рейка, розгалужувач ПЛК і модульні рами високої-щільності. У кожному розділі нижче описано, який тип, де він підходить, а також одну практичну деталь, яку часто не помічають під час вибору.

ODF для монтажу в стійку

ODF для монтажу в стійку встановлюється в стандартну 19--дюймову стійку для обладнання та є робочою конячкою телекомунікаційних кімнат, центрів обробки даних, центральних офісів, серверних кімнат і магістральних кабелів підприємства. Зазвичай він пропонується у висоті 1U, 2U, 3U або 4U, і він добре інтегрується з комутаторами, маршрутизаторами та патч-панелями поруч із ним. Як приблизний орієнтир, блок 1U часто містить до 24 волокон, блок 2U приблизно від 48 до 96 волокон, а блоки 3U до 4U містять від 96 до 144 волокон або більше. Ці цифри суттєво змінюються залежно від формату адаптера, тому каркас із панелями LC або MPO високої щільності вміщуватиме набагато більше волокон на U, ніж каркас із використанням SC.

Деталь, яка вирішує -довготривале використання, — це вибір між фіксованою та розсувною конструкцією ящика. Стаціонарний фрейм є простішим, стабільнішим і дешевшим, що підходить для стабільних магістральних зв’язків, які рідко змінюються. Розсувна шухляда дозволяє висунути лоток вперед для з’єднання та перевірки, що є кращим вибором для будь-якої рами, яку часто переміщують, додають і змінюють. Перш ніж вибрати розсувний тип, переконайтеся, що перед стелажем достатньо вільного простору для повного висунення шухляди, оскільки раму високої-щільності, яку неможливо відкрити в тісному проході, важко підтримувати.

Настінне кріплення ODF

ODF для настінного кріплення кріпиться безпосередньо до стіни, а не всередині стійки, тому це природний вибір там, де немає стійки або де мало місця: невеликі телекомунікаційні приміщення, офісні будівлі, підвали квартир, точки розподілу на поверхах і входи в будівлі FTTH. Зазвичай він компактний, замикається та підходить для помірної кількості волокон, таких як 12, 24 або 48 ядер.

При виборі настінного кріплення напрямок введення кабелю має більше значення, ніж здається на перший погляд. Рама, встановлена ​​у вузькому стояку або шахті, часто потребує входу знизу або збоку, а не ззаду, тому що за коробкою просто немає місця для прокладання кабелю без різкого вигину. Перевірте напрямок входу, ємність внутрішнього з’єднувального лотка, розташування адаптерної панелі та вільний простір для згортання волокна перед замовленням, а не після того, як коробка вже на стіні.

Відкритий ODF

Зовнішній ODF закінчує та розповсюджує оптоволокно у відкритих або напів{0}}відкритих місцях, таких як точки доступу FTTH, зовнішні телекомунікаційні шафи, розподільні-розподільні стовпи, сільське широкосмугове з’єднання та промислові об’єкти. На відміну від внутрішньої рами, зовнішній блок живе або вмирає через свою екологічну герметичність, тому кількість портів становить лише половину специфікації.

Цифра, на яку потрібно орієнтуватися, — це ступінь захисту від проникнення, визначений міжнародним стандартомIEC 60529 (код IP). На практиці IP54 означає пил{2}}захист і стійкість до бризок води, що може підходити для захищеного місця або -шафи; IP65 означає пил{5}}непроникність і захист від-водяних струменів під низьким тиском, що є більш реалістичним мінімумом для рами, повністю захищеної від погодних умов; і IP66 до IP68 додають сильніші струмені або тимчасове занурення. Зауважте, що вищий рейтинг занурення не означає автоматично стійкість до струменів, оскільки ці два тести є окремими, тож на місці, яке бачить як сильний дощ, так і стоячу воду, може знадобитися подвійний рейтинг. Поряд із показником IP перевірте стійкість до ультрафіолету, конструкцію кабельного вводу, корозійну стійкість корпусу, спосіб блокування та спосіб керування конденсацією. Погано герметична зовнішня рама є однією з найпоширеніших причин-пов’язаних з вологою несправностей через роки після встановлення.

DIN-рейка ODF

ODF на DIN-рейку — це компактний пристрій, який кріпиться на DIN-рейку всередині електричної шафи або промислового корпусу управління, і він створений для низької кількості волокон у системах автоматизації, електрозв’язку, обладнанні інтелектуальної мережі, транспортних шафах керування та заводських мережах. Його цінність полягає в інтеграції: він забезпечує закінчення оптоволокна та захист на одній панелі з електричною проводкою, не вимагаючи окремої стійки.

Для промислових робіт дивіться не тільки на кількість волокон, але й на механічне середовище. Вібрація, доступна глибина шафи, вимоги до заземлення та розвантаження кабелю впливають на те, чи буде каркас залишатися надійним, а прокладання оптоволокна має бути організовано так, щоб технік міг дістатися до роз’ємів, не зачіпаючи сусідні провідники живлення.

PLC Splitter ODF

PLC-розгалужувач ODF містить пасивні оптичні розгалужувачі всередині рами, так що одне фідерне волокно розділене на багато абонентських волокон, що робить його основним будівельним блоком мереж доступу FTTH, GPON і EPON, стандартизованих у довідниках, таких якРекомендації ITU-T G.984 GPON. В одній рамі можна поєднати термінацію, установку розгалужувача, підключення та керування кабелем, що забезпечує акуратне розгортання пасивної оптичної мережі. Типові конфігурації варіюються від 1×8 до 1×32 або 1×64, а правильне співвідношення залежить від бюджету зв’язку та щільності передплатників у проекті.

Варто спланувати дві інженерні точки. По-перше, коефіцієнт розподілу визначає компонування портів і простір для обслуговування, тому що спліттер 1×32 живить набагато більше вихідних адаптерів, ніж 1×8, і ці виходи потребують місця для латання та маркування без скупчення. Це також допомагає на ранній стадії визначитися між централізованим розділенням на одному вузлі та розподіленим розподілом у мережі, компроміс-, який добре пояснено в цьому оглядітипи оптичних розгалужувачів. По-друге, розгортання PON майже завжди використовує кутові -поліровані (APC) роз’єми. Причина полягає в зворотних втратах: відбиття в спільному пасивному дереві погіршує якість сигналу для кожного абонента на гілці, а торцеві поверхні APC пригнічують ці відбиття набагато краще, ніж плоскі-поліровані. Перевірте коефіцієнт розгалужувача, полірування роз’єму, схему входу та виходу, доступний простір для з’єднувального лотка та схему маркування перед замовленням і перегляньтеPLC спліттерваріанти, щоб відповідати точному співвідношенню, яке потребує ваш дизайн.

Модульний ODF високої-щільності

Модульний ODF високої-щільності розроблений для великої кількості волокон в обмеженому просторі стелажа чи підлоги, і це стандартний вибір для центрів обробки даних, центральних офісів, магістральних операторів, великих кампусів і точок агрегації, яким потрібен простір для зростання. Замість однієї фіксованої панелі в цих системах використовуються модульні адаптерні панелі, знімні касети, кілька з’єднувальних лотків і розроблені шляхи маршрутизації, і вони зазвичай підтримують інтерфейси LC або MPO/MTP.

Помилка, якої слід уникати, полягає в тому, що ви вибираєте лише максимальну кількість портів. При дуже високій щільності комутаційні кабелі скупчуються,-простір для переднього доступу стає тісним, а переповнена рама може випадково від’єднати не той порт під час обслуговування. Вирішальне питання для роботи з високою-щільністю, включаючи вибір LC-проти-матриці, розглянутий у цьомупрактичний посібник із порівняння LC проти MTP/MPO, чи зможуть технічні працівники дістатися до портів, керувати патч-кордами та зберегти радіус вигину після повного завантаження рами.

Таблиця порівняння типів ODF

Діапазони ємності є лише типовими значеннями та залежать від дизайну продукту, формату адаптера та конфігурації постачальника. Завжди перевіряйте точну кількість волокон і параметри панелі в таблиці даних.

Короткий посібник із вибору ODF

Якщо вам потрібне лише швидке спрямування до потрібної категорії, таблиця нижче відображає загальні ситуації проекту з відповідною початковою точкою. Розглядайте це як короткий список, а потім перевірте деталі за допомогою контрольного списку нижче.

Як вибрати правильний ODF для вашого проекту?

Вибір ODF — це не просто вибір коробки з достатньою кількістю портів. Рама має відповідати всьому дизайну, тому всі наведені нижче фактори слід перевірити перед покупкою.

Кількість волокон і майбутнє розширення

Почніть із кількості волокон, які вам потрібно завершити, з’єднати або залатати сьогодні, а потім додайте резерв. Рамка, розмір якої точно відповідає сьогоднішнім 24 волокнам, не залишає місця, коли сайт виросте до 48, а модернізація потужності пізніше зазвичай коштує дорожче, ніж покупка зараз. На практиці багато проектів резервують від 20 до 50 відсотків резервної ємності для майбутніх з’єднань, резервного оптоволокна та модернізації. Запитайте, скільки волокон надходить, скільки виходить, чи буде додано більше користувачів або будівель, і чи здатні ємність з’єднувального лотка та адаптера поглинути це зростання.

Місце встановлення

Розташування значною мірою визначає тип. Існуюча 19-дюймова стійка вказує на раму для монтажу в стійку; місце, де є лише простір на стіні, вказує на каркас настінного кріплення; оптоволоконна лінія всередині промислової шафи вказує на каркас DIN-рейки; і установка піддається впливу дощу, пилу або коливань температури виключає стандартний внутрішній блок на користь зовнішнього. Виміряйте реальний доступний простір, включаючи глибину стелажа або зазор у ящику, перш ніж приступити до моделі.

Внутрішнє та зовнішнє середовище

Внутрішні та зовнішні рами не є взаємозамінними. Внутрішні блоки підходять для захищених приміщень, таких як апаратні, офіси та телекомунікаційні шафи, де герметизація не є пріоритетною. Зовнішні блоки потребують надійного захисту від вологи, пилу, корозії та ультрафіолетового випромінювання, тому рейтинг IP, матеріал корпусу, ущільнення дверцят, конструкція сальника, структура замка та температурний діапазон належать до специфікації. Відмінності між використанням у приміщенні та на відкритому повітрі, включно з типами кабелів і прокладкою, розглядаються в цьому посібникувнутрішній і зовнішній монтаж оптоволоконного кабелю. Використання внутрішньої рами поза приміщенням є частою причиною зниження надійності, якої можна уникнути.

Тип коннектора та адаптера

ODF можна налаштувати за допомогою адаптерів SC, LC, FC або ST, і правильний вибір залежить від наявних патч-кордів, пігтейлів та інтерфейсів активного обладнання. Як загальна закономірність,SC роз'ємишироко поширені в телекомунікаційних і FTTH,LC роз'ємидомінують у високо{0}}центрі обробки даних і корпоративній роботі, FC з’являється в деяких телекомунікаційних і контрольно-вимірювальних приладах, а ST виживає в застарілих мережах. Підтвердьте формат проти відповідностіволоконно-оптичні адаптериви збираєтеся використовувати.

Не меншої уваги заслуговує польський тип. Торцеві поверхні UPC (плоскі, злегка куполоподібні) зазвичай забезпечують зворотні втрати близько 50 дБ, тоді як торцеві поверхні APC (під кутом 8- градусів) досягають приблизно 65 дБ, відбиваючи розсіяне світло в оболонку, а не назад по волокну, тому APC є стандартним у додатках PON і RF video. Обидва не можна з’єднувати один з одним: з’єднання APC-to-UPC спричиняє високі внесені втрати та може фізично пошкодити торцеві поверхні наконечників. Якщо ви зважуєте варіанти, це поясненняТипи полірування PC, UPC і APCдетально описує відмінності.

Ємність лотка для з’єднання

Якщо каркас буде використовуватися для зварювання, ємність внутрішнього лотка має відповідати кількості волокон, а не лише кількості адаптера. Поширена і неприємна помилка – купувати раму з великою кількістю адаптерів, але занадто мало лотків. За правилом планування лоток для з’єднання зазвичай містить 12 або 24 захищені з’єднання, тому для роботи з 24-волокнами потрібно приблизно від одного до двох лотків, для роботи з 48-волокон — від двох до чотирьох і так далі. Коли лотків не вистачає, симптоми передбачувані: термоусадочні муфти ніде посадити, волокна не можуть бути згорнуті в межах мінімального радіусу вигину, технічне обслуговування означає повторне порушення існуючих з’єднань, а майбутнє розширення стає незручним. Згідно з практиками, підсумованимиВолоконно-оптична асоціація, кабелі для невеликих приміщень, як правило, потребують радіусу вигину приблизно 25 мм після монтажу, а рама, яка не витримує цього радіусу, сповільнить внесені втрати. Сплануйте кількість лотків, зберігання на гільзі та шлях маршрутизації разом і перегляньте свійволокнисті кіскипоряд з рамою, щоб кінцеві кінці та лотки були сумісні. Якщо ви все ще вирішуєте між з’єднанням і-встановленими з’єднувачами, це порівняннязварюванняє корисною довідкою.

Кабельний ввід і доступ для обслуговування

Напрямок входу кабелю є реальним-обмеженням, а не деталлю. Рами підтримують задній, бічний, верхній або нижній вхід, а невідповідність макету сайту призводить до різких вигинів або безладної маршрутизації. Доступ до технічного обслуговування дотримується тієї ж логіки: ковзний висувний ящик або дизайн переднього-доступу легше працювати для мереж, які часто змінюються, тоді як фіксована структура прийнятна для стабільних з’єднань із незначними змінами. Раму, яка виглядає компактною на папері, може бути важко обслуговувати, коли в неї вставлені кабелі.

Маркування та управління кабелями

Чітке маркування економить час під час несправностей і модернізації, а у великих корпусах погане маркування спричиняє неправильні з’єднання, довшу ізоляцію несправностей і збої, яких можна уникнути. Хороша рама забезпечує чітку нумерацію портів, виділений простір для етикеток, кільця для прокладання патч-кордів, точки з’єднання, вільну зону зберігання та розділення між вхідними кабелями та патч-кордами. Зберігайте свій маршрутпатч-кордизапланований із самого початку, а не доданий пізніше.

Контрольний список специфікацій ODF перед запитом пропозиції

Підготовка цих деталей перед тим, як зв’язатися з постачальником, скорочує -і-назад і зменшує ризик отримання неправильної конфігурації.

• Загальна кількість волокон, які потрібно завершити зараз, плюс відсоток резерву для майбутнього зростання.
• Внутрішнє або зовнішнє встановлення, а для зовнішнього — цільовий рейтинг IP.
• Спосіб монтажу: 19--дюймова стійка висотою U, стіна, стовп, DIN-рейка або шафа.
• Формат роз’єму та адаптера (SC, LC, FC або ST) і полірування (UPC або APC).
• Тип, довжина та кількість кісок та патч-кордів.
• Кількість лотків для з’єднання та необхідна ємність на лоток.
• Коефіцієнт розподілу та положення розділення для проектів PON.
• Напрямок входу кабелю та зовнішній діаметр кабелю або розмір сальника.
• Схема маркування та-нумерації портів.
• Стаціонарна або розсувна конструкція, необхідна сторона доступу.

Приклад конфігурації ODF

Три анонімні сценарії показують, як на практиці поєднуються зазначені вище фактори.

Невеликий пункт розподілу будівлі FTTH

Для 24 волокон із роз’ємами SC/APC всередині райзера зазвичай достатньо компактного настінного ODF із двома з’єднувальними лотками та нижнім або боковим введенням кабелю. Резервування кількох запасних портів залишає місце для додаткових одиниць у будівлі без додавання другої рами.

Агрегація ЦОД

Для 96 волокон на LC у жвавому проході ODF високої-щільності 2U для розсувного монтування в стійку з переднім доступом і подвійним входом для кабелю забезпечує керованість латання та захищає радіус вигину під високим-навантаженням шнура. Розсувна шухляда має тут значення, тому що її змінюють часто.

Сільський доступ FTTH на стовпі

Для розділення фідера на багато абонентів використовуйте зовнішню розподільну раму з класом IP65 або вище, оснащенуРозгалужувач 1×32і роз'єми SC/APC, справляється як з розділенням, так і з впливом навколишнього середовища в одному корпусі.

Вибір ODF за програмою

Мережі доступу FTTH і PON

У роботі FTTH зазвичай використовуються рами для настінного кріплення всередині приміщень, рами для відкритих точок доступу на відкритому повітрі та рами для розгалужувачів ПЛК, де потрібне пасивне розділення. Для підвалу, телекомунікаційної кімнати або розподільної точки на підлозі зазвичай потрібен настінний блок; зовнішнє розташування потребує-розташування на вулиці; і вузол розщеплення викликає кадр розщеплювача, який об'єднує розгалужувач із завершенням. Для ширшого бачення того, що вимагає пасивна збірка, цеПасивні компоненти FTTHпосібник із закупівель є корисним помічником.

Центри обробки даних і телекомунікаційні кімнати

Ці середовища віддають перевагу монтажу в стійку та модульним каркасам високої-щільності, і вони, як правило, вимагають великої кількості волокон, адаптерів високої-щільності LC, чистої-прокладки шнурів, надійного маркування та простору для розширення. У щільних стійках кабельна система має таку ж вагу, як і щільність портів.

Корпоративні будівлі та мережі кампусів

Тут правильний каркас залежить від конструкції хребта. У кімнаті для основного обладнання часто використовується рама для кріплення в стійку, а в точках розподілу на підлозі використовуються рами для кріплення на стіні. У кампусі з кількома -будинками ODF закінчують магістральні волокна та забезпечують чисту точку з’єднання між будівлями, комутаторами та приміщеннями для обладнання.

Промислові та розподільні мережі

Промислові мережі спираються на рами DIN-рейки або компактні настінні блоки. Рама повинна відповідати шафі керування, захищати волокна від механічних навантажень і дозволяти технікам діставатися до роз’ємів, не торкаючись електричної проводки, враховуючи вібрацію, пил, температуру шафи та захист від натягу.

ODF проти оптоволоконної коммутаційної панелі проти оптоволоконної розподільної коробки

Покупці часто плутають ці три, оскільки всі вони керують оптоволоконними з’єднаннями, але це не одне й те саме. ODF, як правило, є найповнішою одиницею, яка поєднує адаптерні панелі, з’єднувальні лотки, прокладку кабелю, вільне зберігання та захист. Оптоволоконна патч-панель більше зосереджена на роз’ємах усередині стійки, хоча деякі включають з’єднувальні лотки. Оптоволоконна розподільна коробка зазвичай менша та розташована ближче до кінцевих користувачів, у будівлях FTTH, на поверхах або в місцях доступу на відкритому повітрі.

Короткий спосіб прийняти рішення: використовуйте ODF, коли вам потрібні структурована завершення, з’єднання, виправлення та керування разом; використовуйте патч-панель, коли вам, головним чином, потрібно встановити -комп’ютер біля активного обладнання; і використовуйте розподільну коробку, коли вам потрібен компактний розподіл поблизу користувачів. Оскільки назви різняться залежно від постачальників і ринків, судіть про фактичну структуру, потужність і функції, а не про етикетку в таблиці даних. Цей глибший погляд навідмінності між ODF і оптоволоконною патч-панеллюварто прочитати, якщо межа все ще здається розмитою.

Поширені помилки під час вибору ODF

Вибір лише за кількістю портів

Кількість портів має значення, але цього недостатньо. Місткість з’єднання, кабельний ввід, формат адаптера, простір для обслуговування та запас для розширення – усе це визначає, чи буде рама справді працювати на місці.

Ігнорування майбутнього розширення

Недорогий-кадр без резервної ємності стає дорогим, коли мережа розростається. Плануйте зростання волокон до остаточного відбору, а не після.

Використання внутрішнього ODF на відкритому повітрі

Внутрішні каркаси не створені для дощу, пилу та тривалого зовнішнього впливу. Для зовнішньої установки потрібен належним чином герметичний корпус із відповідним рейтингом IP та конструкцією сальника.

Змішування типів конекторів без планування

Вибір SC, LC, FC, APC і UPC повинен узгоджуватися з патч-кордами, пігтейлами та активним обладнанням. Неправильна комбінація ускладнює установку, а у випадку невідповідного полірування погіршує оптичні характеристики.

Забути про доступ до технічного обслуговування

Раму, яка виглядає компактною на папері, може бути важко обслуговувати після підключення кабелю. Переконайтеся, що техніки можуть безпечно дістатися до адаптерів, з’єднувальних лотків і зон маршрутизації після встановлення.

Часті запитання

Висновок

Основними типами оптичних розподільних рам є стійка, стіна, зовнішня рама, DIN-рейка, розгалужувач ПЛК і модульна висока-щільність, а правильний вибір залежить від кількості волокон, місця встановлення, середовища, типу роз’єму та полірування, місткості лотка для з’єднання, прокладання кабелю та майбутнього розширення. Для невеликого внутрішнього приміщення може знадобитися лише настінна рама; телекомунікаційні кімнати та центри обробки даних зазвичай вимагають монтажу в стійку або каркаси високої-щільності; Мережі FTTH і PON часто використовують зовнішні розгалужувачі та кадри PLC; і промислові шафи добре обслуговуються рамками DIN-рейки. Перш ніж вибрати, підготуйте деталі свого проекту, використовуючи контрольний список вище, і раму, яка є практичною, надійною та простою в обслуговуванні, стане набагато легше визначити.
