Броньований патч-корд MPO/MTP обертає сталеву-трубку або -посилену кевларовою{1}}оболонку навколо багато-волоконного вузла, щоб витримувати навантаження від ударів, гризунів і високу-вібрацію. У стандартному магістральному кабелі MPO використовується легша конструкція з подвійною-оболонкою, оптимізованою для чистих шляхів-центру обробки даних з контрольованим кліматом. Вибір між ними залежить від того, де буде прокладено кабель, від того, скільки фізичного впливу він зазнає, і від того, чи зможе ваш бюджет зв’язку компенсувати дещо вищі внесені втрати через товщу конструкцію броньованої конструкції.
Чому це порівняння має значення саме зараз
Раніше архітектори центрів обробки даних робили простий виклик: магістральні кабелі для магістральних трас, патч-корди для коротких переходів усередині шафи. Ця різниця залишається актуальною, але фізичне середовище навколо оптоволоконної інфраструктури змінилося. Граничне розгортання виштовхує вузли MPO до виробничих цехів, кімнат управління видобутком корисних копалин і зовнішніх укриттів 5G, де стандартний магістральний кабель вийшов би з ладу протягом кількох місяців. Тим часом операторам гіпермасштабування, які збирають тисячі каналів 400G і 800G в одному залі, потрібна кожна десята дБ, яку вони можуть заощадити -, що означає приділяти пильну увагу тому, чи не додає броньована оболонка непотрібне загасання на захищеному шляху.
Справжнє інженерне питання полягає не в тому, який кабель «кращий». Це те, який кабель відповідає механічним і оптичним вимогам конкретного сегмента зв’язку.
Де належить кожен тип кабелю
Перш ніж порівнювати характеристики, корисно подумати про сценарії розгортання. Оточення кабелю -, а не список його функцій - має керувати кожним рішенням щодо вибору. Кожен сценарій нижче також позначає механічні та оптичні фактори, які слід зважити, тому логіка оцінки вбудована в контекст, а не в окремому контрольному списку.
Усередині шафи центру обробки даних-з контрольованим кліматом стандартні магістральні кабелі MPO є правильним вибором. Середовище чисте, температура-стабільна та фізично захищене. Кабелі тут зазнають лише помірних розтягуючих навантажень під час монтажу, випадкового бічного тиску сусідніх кабелів і вібрації від систем опалення, вентиляції та кондиціонування повітря. Двошарова-оболочка - внутрішня арамідна нитка плюс зовнішня оболонка з класифікацією LSZH або -пленум - забезпечують усе це комфортно, відповідаючи механічним вимогам IEC 60794 і TIA-568. Використання броньованих кабелів у цьому налаштуванні збільшує вартість, вагу та діаметр без значного підвищення надійності. Магістральні кабелі з 24 або 48 волокнами ефективно з’єднують хребетний-до-шари перемикання листів за допомогою оптики QSFP28 або QSFP-DD, а їхній менший зовнішній діаметр 3,0 мм забезпечує просте проходження через лотки для організації кабелів високої щільності.
Про-міжрядні пробіги під фальшпідлогою потребують більшої уваги. Сучасне приміщення з герметичними кабельними лотками може спиратися на стандартні магістралі. Але старіші будівлі з відкритими доріжками під плиткою для підлоги розповідають іншу історію - пішохідний рух, рухомі візки та випадкова активність гризунів створюють небезпеку розчавлення та стирання, на яку конструкція з подвійною-оболонкою ніколи не була розроблена. Якщо у вас є задокументовані випадки ураження шкідниками або ваші шляхи спільні з важким обладнанням, лише це виправдовує броньовані вузли MPO на магістральних сегментах. Точка прийняття рішення тут проста: перевірте шлях, оцініть реалістичні механічні загрози та дозвольте фізичним доказам керувати вами.
Індустріальне та периферійне середовище залишає мало місця для дискусій. На заводах кабелі постійно піддаються вібрації від обладнання. Пункти керування гірничими роботами викликають забруднення твердими частинками та екстремальні температури. Зовнішні шафи 5G циклічно переживають умови замерзання-розморожування та впливу УФ-променів. Розгортання військових дій поєднує в собі все вищезазначене з ризиком зіткнення. У цих налаштуваннях номінальний робочий діапазон стандартного магістрального кабелю від −20 градусів до +60 градусів і його стійкість до роздавлювання приблизно 100–200 Н просто недостатні. Броньовані патч-корди MPO, розраховані на діапазон від −40 градусів до +75 градусів і здатні витримувати понад 1000 Н бічної сили роздавлювання, тут не є преміальним оновленням -, вони є базовою вимогою. Якщо ваше з’єднання проходить через будь-який простір, де відсутні традиційні засоби захисту центру обробки даних, броньована опція усуває режим збою, який не може повністю усунути жодна ретельна організація кабелю.

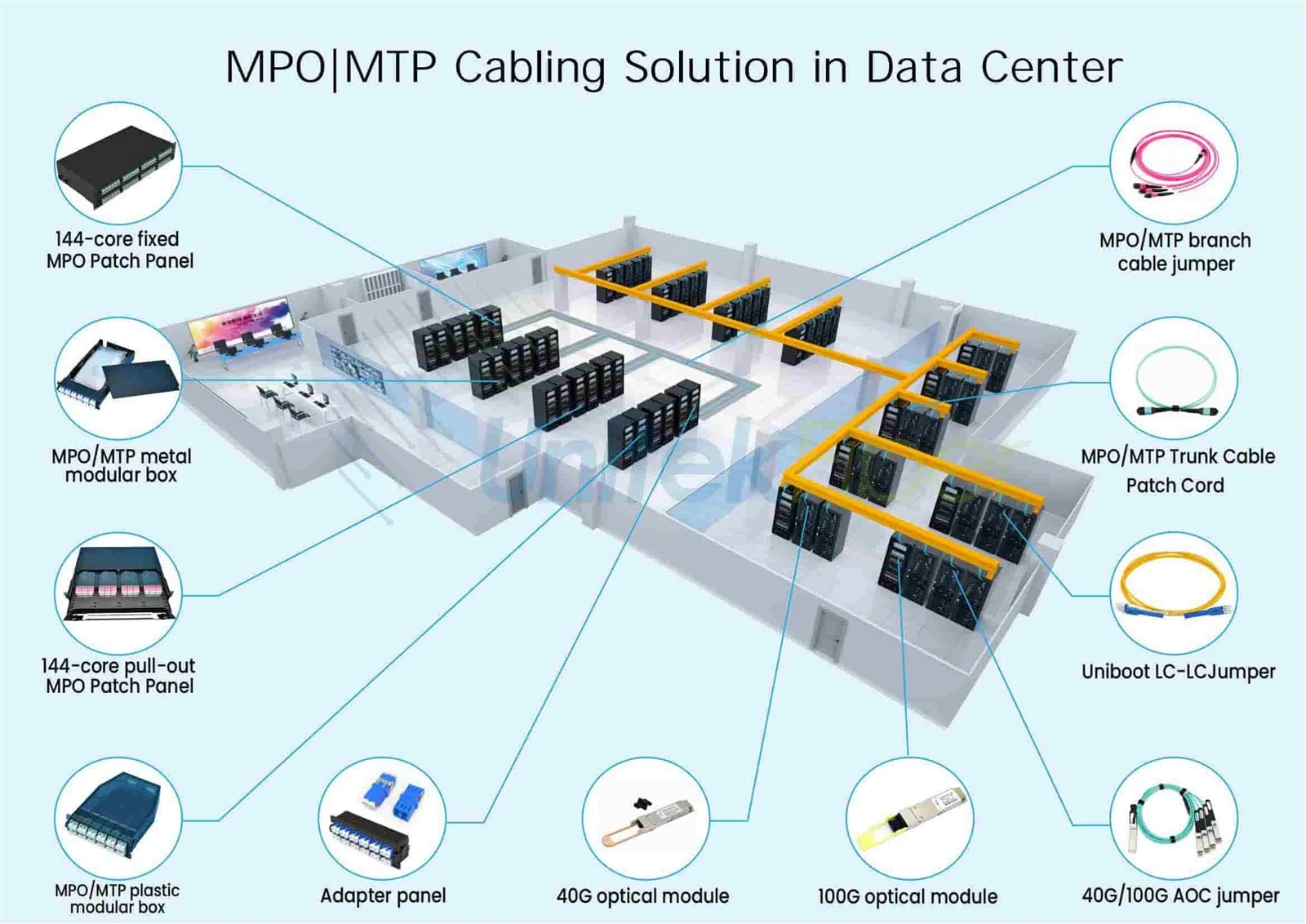

Короткі перехресні-роз’єми всередині шафи - зазвичай менше двох метрів між касетами, адаптерними панелями та трансиверами - надають перевагу стандартуБагатомодові патч-корди MTP/MPO. Навколишнє середовище повністю закрите, кабель ледве береться після початкового встановлення, а гнучкість має більше значення, ніж стійкість до роздавлювання. Жорсткість броні може зіграти проти вас у тісних корпусах, де радіус вигину має велике значення.

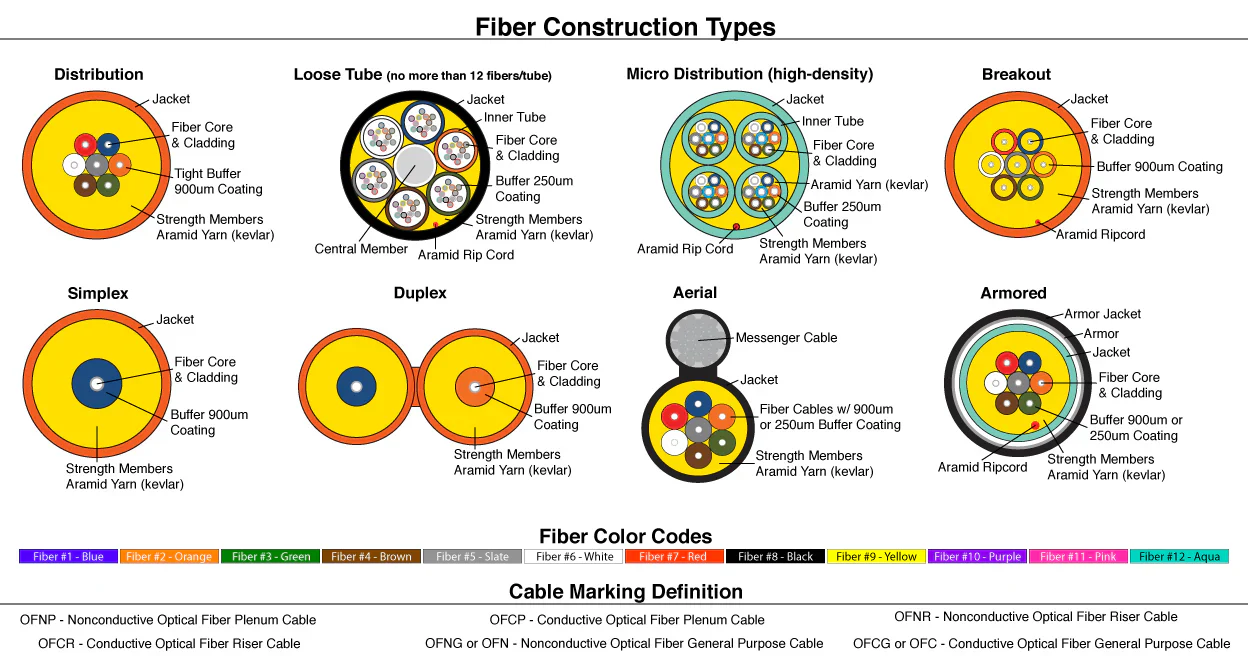

Що насправді всередині кожного кабелю
Стандартний магістральний кабель MPO зазвичай містить від 12 до 144 волокон у своїй двошаровій-оболонці. TheОптоволоконний патч-корд MTP/MPO OM3у стандартній формі має зовнішній діаметр приблизно 3,0 мм. Обидва кінці мають заводські-закінчення прецизійними-відшліфованими MT наконечниками - 8, 12 або 24 волокна на з’єднувач -, і кожна збірка постачається з окремими звітами про випробування, що показують внесені втрати на канал. Конструкція навмисно мінімальна: достатньо захисту для контрольованого внутрішнього шляху, що зберігає низьку вагу та полегшує роботу в щільних кабельних лотках.
У броньованих патч-кордах MPO/MTP між пучком волокон і зовнішньою оболонкою розміщена гофрована сталева трубка або з’єднана алюмінієва броня. Деякі конструкції шарують арамідну пряжу поверх сталевого міцного елемента, підвищуючи стійкість до роздавлювання приблизно в десять разів вище, ніж у стандартних конструкцій. Це збільшує зовнішній діаметр до 4,0–5,0 мм і додає ваги. Однак сучасні броньовані конструкції залишаються напрочуд гнучкими. Добре сконструйований броньований кабель MPO може досягти мінімального радіусу вигину близько 50 мм, що є придатним для більшості структурованих кабельних середовищ. Ключова відмінність у виробництві полягає в тому, чи буферний шар розміщується між бронею та волоконною стрічкою - без нього жорстка броня може тиснути на волокна в точках згину та створювати мікро-втрати на вигинах, які не відображатимуться під час випробування втрат при вставці прямого-кабелю.
Чи коштує броня сигналу?
Сама броньована оболонка безпосередньо не збільшує внесені втрати на інтерфейсі роз’єму. Внесені втрати залежать від геометрії наконечника, вирівнювання волокна та якості полірування торця-торця -, а не від того, що намотано навколо корпусу кабелю. З’єднувач MTP із низькими -втратами на броньованому вузлі все ще досягає 0,15–0,25 дБ на сполучену пару, якщо він виготовлений належним чином, ідентичний тому самому роз’єму на стандартній магістралі. На довжинах хвиль 400G SR4 обидва типи кабелів із використанням еквівалентних класів роз’ємів забезпечують функціонально ідентичні втрати - зазвичай 0,15–0,35 дБ для багатомодових збірок OM4.
Де броня може спричинити покарання, це мікро-вигин. Якщо сталева труба виготовлена погано або кабель прокладено з вигинами, щільнішими за вказаний мінімум, броня стискається на волокнисту стрічку, і виникає затухання на мікро-вигинах. Це проблема якості виробництва та дисципліни монтажу, а не невід’ємна властивість броньованої конструкції. Оцінюючи броньовані шнури MPO, завжди вимагайте дані-випробування затухання на вигин -, а не лише статистичне вставлення-свідоцтва про втрати. Будь-який постачальник, який надає лише прямі-числа втрат кабелю, може приховувати проблему мікро-вигину. Для глибшого розуміння того, як сорти волокна впливають на бюджети втрат,Порівняння багатомодового волокна від OM1 до OM5надає корисний контекст щодо модальної смуги пропускання та характеристик затухання в різних класах волокон.
Це також означає, що для будь-якого сегмента зв’язку, де бюджет оптичних втрат обмежений -, як-от довгий діапазон 400G SR4, який наближається до межі 100-метрів OM4 -, вам слід враховувати ризик загасання через вигин броньованого кабелю, якщо шлях прокладки включає вузькі повороти. Якщо шлях прямий і просторий, броня вам нічого не коштуватиме оптично. Якщо шлях змушує кабель пройти кілька вузьких кутів, притаманна стандартному кабелю гнучкість може фактично забезпечити менші загальні втрати зв’язку на практиці.
Детально про механічний захист
Стандартні магістральні кабелі MPO справляються з навантаженнями, які виникають у структурованих кабельних середовищах: помірні розтягувальні навантаження під час монтажних тяг, бічний тиск від пучків кабелів у спільних лотках і низький-рівень вібрації від будівельних систем. Конструкція подвійної-оболонки, посилена арамідною ниткою, відповідає механічним вимогам IEC 60794 і TIA-568 для прокладання кабелів у приміщеннях. Це не крихкі кабелі - вони просто розроблені для умов, з якими вони насправді стикаються в добре керованому об’єкті.
Броньовані вузли спрямовані на інший профіль загрози. Сталевий або алюмінієвий шар протистоїть здавлюючим силам, які можуть остаточно деформувати стандартну оболонку. Стільці, що перекочуються на піднятій-підлозі, важкі візки на складі, зуби гризунів на об’єкті, де боротьба зі шкідниками недосконала - це не теоретичні ризики; це задокументовані режими збоїв, з якими регулярно стикаються команди з обслуговування волокна. Деякі броньовані конструкції MPO витримують понад 1000 Н бічної сили роздавлювання, що в п’ять-десять разів перевищує потужність стандартних конструкцій. Розширений температурний діапазон (від −40 градусів до +75 градусів проти −20 градусів до +60 градусів для типових закритих магістралей) ще більше відрізняє ці два пристрої для будь-якого розгортання поза кліматичними -приміщеннями.
Оцінюючи, чи потребує певний сегмент броні, враховуйте фізичні фактори ризику вздовж фактичного шляху кабелю: вплив розчавлення або удару, задокументована активність гризунів або шкідників, перепади температури або вологості за межі норм у приміщенні, а також те, чи сили прокладки згинаються більше ніж на 50 мм. Два або більше цих факторів на одному сегменті шляху є вагомими аргументами для броньованої конструкції. Якщо шлях повністю закритий, клімат-контрольований і вільний від механічних пошкоджень, стандартний магістральний кабель забезпечує таку саму оптичну продуктивність за менших обсягів і вартості.
Полярність і сумісність
І броньовані, і стандартні вузли MPO дотримуються однакових методів полярності TIA-568 - Тип A (прямий-наскрізний), Тип B (перевернутий) і Тип C (перевертання пари). Шар броні не впливає на вирівнювання контактів, конфігурацію статі або взаємодію роз’ємів. Броньований шнур MPO-12 з гніздом з’єднується зі стандартною адаптерною панеллю MPO-12 з роз’ємом без будь-яких проблем із сумісністю, і ви можете вільно змішувати броньовані та стандартні сегменти в одному з’єднанні, якщо кількість волокон, тип полярності та клас роз’єму збігаються.
Варто звернути увагу на одне практичне міркування: оскільки броньовані кабелі жорсткіші, ретельно сплануйте орієнтацію роз’ємів у тісних корпусах. Ключ-до ключ-вниз спаровування в густонаселеному місціОптоволоконна адаптерна панель MPO/MTPможе знадобитися додатковий зазор, коли броня кабелю запобігає тугим вигинам, з якими легко справляються стандартні шнури. Це не проблема сумісності - це деталь планування прокладки кабелів, яка може уникнути значного розчарування під час встановлення, якщо її розглянути на кресленні висоти стійки до того, як кабелі прибудуть на місце.
Для проривних програм, де транк MPO підключається до окремих дуплексних з’єднань,Кабелі джгута від MTP/MPO до SC або LCзабезпечити перехід, і така ж броньована-проти-стандартна оцінка застосовується до сегмента прориву на основі його фізичного середовища.
Часті запитання
Питання: чи можу я поєднувати броньовані патч-корди MPO зі стандартними магістральними кабелями MPO в одному з’єднанні?
A: Так. У броньованих і стандартних вузлах MPO використовуються ідентичні роз’єми MTP/MPO, сумісні з IEC 61754-7 і TIA-604-5. Гніздо броньованого шнура з'єднується зі стандартним стрижнем через будь-яку сумісну перехідну панель. Броня впливає лише на корпус кабелю, а не на оптичний інтерфейс. Переконайтеся, що обидві збірки мають однакову кількість волокон, тип полярності та клас роз’єму (стандартний або з низькими втратами), щоб уникнути невідповідних внесених втрат.
З: Чи впливає броньована куртка на процедури очищення та перевірки?
Відповідь: Ні. Торець-з’єднувача в броньованих і стандартних вузлах ідентичний. Використовуйте той самий MTP{3}}спеціальний барабан-тип або засіб для очищення касет, перевіряйте оптоволоконним прицілом 200x+ перед кожним сполученням і тримайте пилозахисні ковпачки на місці, коли роз’єми не використовуються. Броня не має впливу на забруднення втулки або доступ для очищення.
З: Яка кількість волокон доступна в броньованих кабелях MPO/MTP?
A: Броньовані кабелі MPO зазвичай доступні в конфігураціях з 8-волокнами, 12-волокнами та 24-волокнами, що відповідає стандартній кількості, що використовується в паралельній оптиці 40G, 100G, 200G і 400G. Деякі виробники пропонують броньовані магістралі з 48 волокон і більше для магістральних застосувань, хоча доступність різна. Версії з 12 і 24 волокнами охоплюють переважну більшість центрів обробки даних і випадків промислового використання.
Питання: чи підходить броньований шнур MPO для приміщень?
A: Це залежить від рейтингу куртки. Сам шар броні не визначає вогнестійкість - визначає матеріал зовнішньої оболонки. Броньовані шнури MPO доступні з опціями OFNP (пленум), OFNR (райзер) і оболонка LSZH. Завжди перевіряйте, що вогнестійкість кабелю відповідає вимогам будівельних норм перед установкою в-приміщеннях вентиляції.
З: Як порівняння внесених втрат між броньованими та стандартними кабелями MPO на довжині хвилі 400G SR4?
A: Коли в обох кабелях використовуються еквівалентні класи роз’ємів MTP (наприклад, з низькими -втратами або елітні), внесені втрати на сполучену пару є функціонально ідентичними - зазвичай 0,15–0,35 дБ для багатомодових збірок OM4. Броня не погіршує оптичну продуктивність-роз’єму. Єдиним сценарієм, коли броня може спричинити додаткові втрати, є те, що кабель прокладено нижче мінімального радіусу вигину, що спричинить ослаблення мікро{10}}вигинів у волокні. Дотримання зазначеного виробником радіуса вигину усуває цей ризик.
