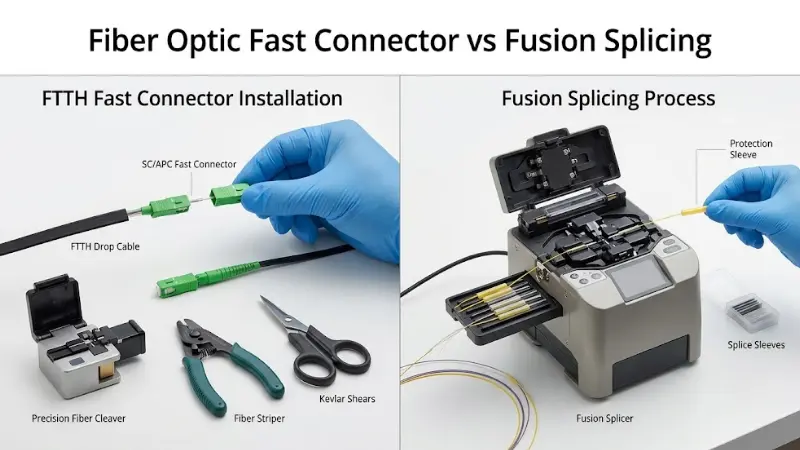

Швидкий волоконно-оптичний з’єднувач проти зварювання: Посібник FTTH

Якщо ви завершуєте або приєднуєте оптоволокно в полі, вибір зазвичай зводиться до двох методів: aволоконно-оптичний швидкий роз'ємабо сплавлення. Обидва створюють оптичний шлях, але вони створені для дуже різних завдань. Швидкий з’єднувач — це швидший і менш{2}}варіант інструментів для завершення кабелю FTTH, роботи-на стороні абонента, дрібного ремонту та будь-яких ситуацій, коли переносити зварювальний апарат до будь-якої точки непрактично. Зварювання зварюванням є варіантом із меншими-втратами та вищою-стабільністю магістральних з’єднань, зовнішніх з’єднувальних муфт і постійних з’єднань, які мають зберігати свою продуктивність роками.

У цьому посібнику спершу ви знайдете чітку схему прийняття рішень, а потім технічні деталі, кількість втрат, кроки встановлення, тестування, усунення несправностей і контрольний список закупівель B2B, щоб ви могли підібрати метод і роз’єм до свого фактичного сценарію.

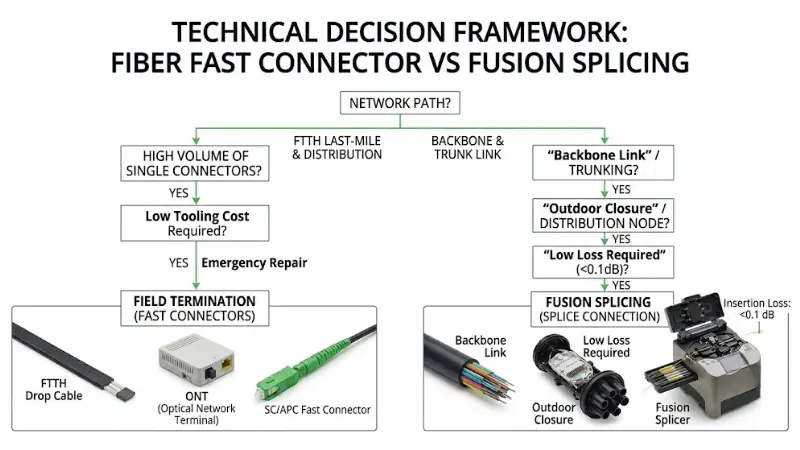

Швидкий з'єднувач чи зварювання? Проста система прийняття рішень

Перш ніж порівнювати технічні характеристики, визначте, що має робити з’єднання. Ці два методи рідко конкурують--лицьово; вони підходять до різних частин однієї мережі.

Виберіть швидкісний волоконно-оптичний з’єднувач, коли:

• Ви підключаєте кабель FTTH до будинків, коридорів, настінних розеток або портів ONT і вам потрібно завершити багато точок на день.
• Вам потрібно швидко відновити аварійне або тимчасове з’єднання, перш ніж заплановано постійний ремонт.
• Бригада не має на місці зварювального апарату, або його придбання не виправдано з огляду на розмір роботи.
• Посилання коротке, бюджет втрат має маржу, і з’єднання, можливо, доведеться переробити або перемістити пізніше.

Виберіть зварювання методом оплавлення, коли:

• Суглоб є постійним і розташовується в хребті, фідері або на дальній -маршруті.
• Бюджет посилання обмежений, і кожна десята децибела має значення.
• З’єднання живе в суворих зовнішніх умовах, під землею або в будь-якому місці, яке протягом багатьох років зазнає перепадів температури та вібрації.
• Надійність і коефіцієнт відбиття переважують швидкість встановлення.

Якщо точка збігається з пунктами в обох списках, вирішальними факторами зазвичай є бюджет втрат і те, як довго з’єднання має залишатися недоторканим.

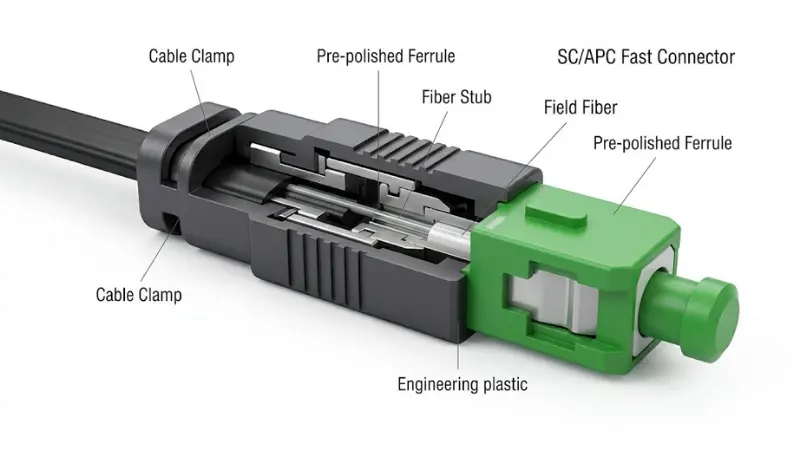

Що таке волоконно-оптичний швидкісний з’єднувач?

Швидкий волоконно-оптичний з’єднувач – це роз’єм,-встановлюваний на місці, який завершує волокно без фабричного полірування чи затвердіння епоксидною смолою. Його також можна назвати швидким з’єднувачем, з’єднувачем для монтажу на місці або механічним з’єднувачем.

У більшості конструкцій використовується попередньо-відполірована наконечник і структура внутрішнього вирівнювання. Технік знімає, очищає, розколює та вставляє польове волокно вfield-assembly connector body, а потім зафіксує його на місці. Готовий роз’єм з’єднується з оптичним обладнанням,адаптери, патч-панелі, клемні коробки або ONT так само, як і роз’єм із заводським-закінченням. Оскільки на місці немає затвердіння чи ручного полірування, швидкий з’єднувач може різко скоротити час завершення роботи на останній-милі.

Що таке механічне зрощування та яке його відношення до швидких з’єднувачів?

Механічне зрощення вирівнює два кінці волокна всередині прецизійної структури та утримує їх індекс-гелем, що відповідає індексу, замість того, щоб сплавляти разом. Це саме той принцип, який використовується всередині більшості швидкісних з’єднувачів: польове волокно вирівнюється навпроти короткого, попередньо-відшліфованого волокна. Отже, «швидкий з’єднувач» описує форму виробу, тоді як «механічне з’єднання» описує спосіб з’єднання всередині нього. Апопередньо-вбудований швидкий з’єднувачє однією з поширених реалізацій, де заглушка та канал вирівнювання вже вбудовані в тіло.

Переваги

Швидкість і низька вартість інструменту - головні переваги. Немає жодного зварювального апарату для купівлі, транспортування, живлення чи обслуговування, який підходить для невеликих робіт, технічного обслуговування на місцях та встановлення абонентами. Ступінь навичок коротший: за допомогою хорошого стриппера, тесака, засобів для чищення та правильного роз’єму технік може швидко стати продуктивним. Багато конструкцій також можна видалити або замінити легше, ніж з’єднання, що з’єднується, що допомагає з тимчасовими зв’язками та-змінами на сайті.

Обмеження

Механічні з'єднання більш чутливі до якості монтажу. Поганий кут сколу, брудна торцева поверхня, масло, недостатньо-вставлене волокно або невідповідність діаметра-кабелю — усе це призведе до збільшення внесених втрат. Порівняно з чистим зварюванням, механічне з’єднання несе вищі внесені втрати та більше піддається впливу вібрації та зміни температури з часом, тому це не перший вибір для магістральних з’єднань або відкритих зовнішніх з’єднань. Це може бути дуже надійним, коли роз’єм добре виготовлений і встановлений під контролем, але цей контроль потрібно підтримувати на кожному завершенні.

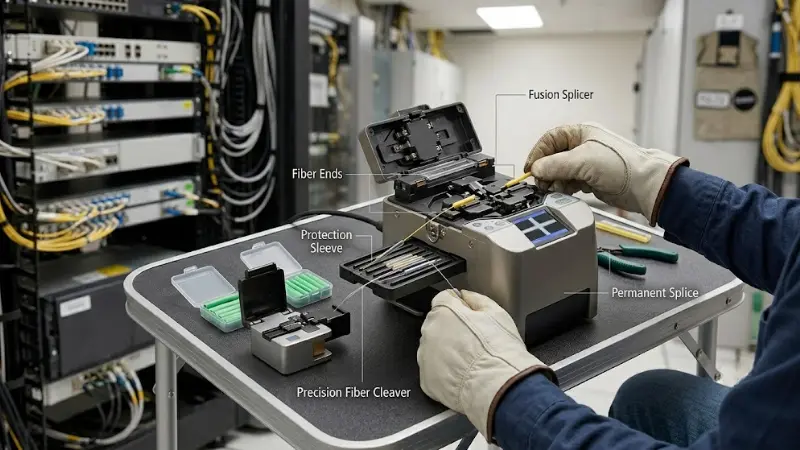

Що таке зварювання?

Зварювання плавленням використовує тепло, як правило, від електричної дуги, щоб розплавити та остаточно зварити два кінці волокна в одну безперервну нитку. Зварювальний апарат вирівнює жили, сплавляє їх, і ви захищаєте з’єднання термо{1}}муфтою. Це стандартний метод для постійних кабельних з’єднань, з’єднань на великі-магістралі, зовнішніх закривань і високо{4}}систем з високою продуктивністю. Якщо вам потрібна передісторія, ось глибше поясненнядля чого використовується зварювання.

Переваги

Продуктивність - це заголовок. Безперервне плавлене з’єднання забезпечує дуже низькі внесені втрати та чудове-відображення, а оскільки скло фізично з’єднується, його вирівнювання не залежить від механічного замка. Це робить його правильним вибором для критично важливих з’єднань, щільної інфраструктури, телекомунікаційної магістралі та зовнішнього кабелю, де стабільна продуктивність протягом багатьох років має більше значення, ніж час з’єднання.

Обмеження

Бар'єром є обладнання та час. Вам потрібен зварювальний апарат, прецизійний ножик, захисні рукави, нагрівальна піч і навчений оператор, що підвищує початкову вартість і робить метод менш зручним для швидких польових робіт. З’єднання з плавленням також має бути постійним: якщо структура змінюється, зазвичай ви розрізаєте, повторно-з’єднуєте та повторно-захищаєте. Для невеликих завершень FTTH це часто повільніше, ніж встановлення швидкого з’єднувача.

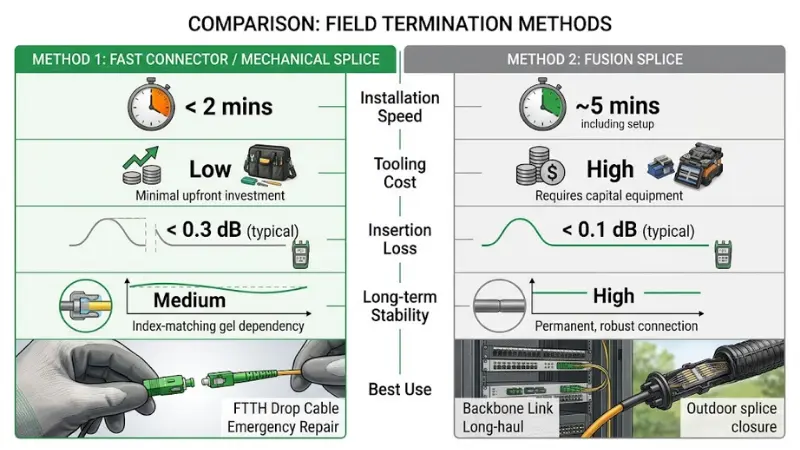

Механічне зварювання проти зварювання: втрати, надійність і вартість

Практичні відмінності зводяться до оптичних втрат,-довгострокової стабільності, інструментів і відбиття. Як робоча довідкавказівки щодо втрат, опубліковані Асоціацією волоконно-оптичної мережі (FOA)корисні: однорежимний-з’єднувальний з’єднувач зазвичай становить приблизно 0,1–0,15 дБ, у той час як попередньо-відшліфовані механічні-з’єднувачі допускається приблизно до 0,75 дБ згідно з оцінками втрат TIA-568. Результати поля для хороших механічних з’єднань часто знаходяться в діапазоні від 0,2 до 0,5 дБ, але розкид ширший і значною мірою залежить від сколу та чистоти. Розглядайте будь-яке окреме число як ціль для перевірки шляхом тестування, а не як гарантію.

Жоден метод не завжди кращий. Швидкий з’єднувач виграє на швидкості, зручності та низькій вартості інструменту; зварювання зварюванням виграє завдяки низьким втратам і постійній надійності.

Який метод кращий для різних програм?

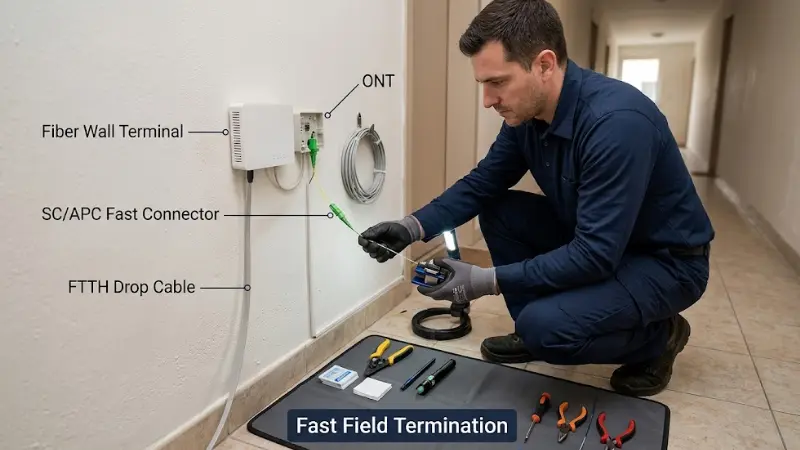

Монтаж FTTH і кабелю

Для FTTH швидкі з’єднувачі зазвичай є практичним вибором. Уявіть собі одного техніка, який працює на багато-житловому будинку: десяткиВідкидний кабель FTTHзавершення по коридорах, стояках і абонентських кімнатах за один день. Встановлювати зварювальний апарат біля кожних дверей повільно та незручно; Швидкий роз’єм SC/APC, який під’єднаний до кабелю, дозволяє екіпажу закінчити кожну точку за лічені хвилини та рухатися далі.

Аварійно-ремонтні та тимчасові посилання

Коли зв’язок не працює, а обслуговування має швидко відновитися, швидкий механічний з’єднувач швидко відновлює його, поки заплановано постійний ремонт зварювання. Те саме стосується тестування, усунення несправностей і короткочасних-змін мережі, де швидкість перемагає постійність.

Магістраль-на великі відстані та критичні зв’язки

Для магістральних маршрутів, зовнішніх перекриттів і важливих каналів обслуговування кращим варіантом є зварювання. Ці з’єднання потребують низьких, стабільних втрат і повинні витримувати роки перепадів температури та поводження, і постійне плавлене з’єднання набагато краще підходить для цього, ніж польовий з’єднувач.

Внутрішні розподільні та мережі малого бізнесу

У приміщенні може працювати будь-який метод. Короткі пробіги з великою кількістю швидких завершень сприяють швидким з'єднувачам; постійна основна ланка або більш жорсткий бюджет втрат сприяють синтезу. В основу дзвінка врахуйте бюджет зв’язку, масштаб проекту, доступні інструменти та те, як часто ви очікуєте торкатися з’єднання.

Як вибрати правильний оптоволоконний швидкісний конектор?

Якщо ви використовуєте швидкий роз’єм, специфікація має відповідати кабелю та системі, інакше продуктивність буде невідповідною.

Тип роз'єму: SC, LC, FC або ST

Швидкі конектори SC домінують у мережах FTTH і доступу. Версії LC з’являються в обладнанні та виправленні-вищої щільності. FC і ST рідко зустрічаються в сучасних FTTH, але все ще з’являються в застарілих і промислових системах. Підберіть роз’єм до інтерфейсу на адаптері, розгалужувачі, клемній коробці або ONT, з якими він буде з’єднаний.

Тип полірування: UPC або APC

Не змішуйте UPC і APC випадково. UPC має плоский або злегка куполоподібний торець; APC використовує кутову торцеву поверхню, яка зазвичай позначається зеленим корпусом. Кут відбиває розсіяне світло назад в оболонку, а не прямо вгору по волокну, що збільшує зворотні втрати, і це має значення в системах PON, де відбиття вгорі викликає нестабільність. TheСтандарт оптичного інтерфейсу роз’єму IEC 61755визначає ступінь повернення-втрат, що стоїть за цим, і оцінка APC значно перевищує UPC. Для FTTH і PON анШвидкий роз'єм SC/APCє загальним замовчуванням; для загального виправлення, SC/UPC або LC/UPC можуть відповідати дизайну. Якщо вибір UPC-проти-APC для вас новий, цей оглядрізниця між поліруванням PC, UPC та APCварто прочитати.

Тип волокна: одномодове або багатомодове

Роз’єм повинен відповідати волокну. Однорежимні-швидкісні з’єднувачі в парі з однорежимним-кабелем роз’єму та доступу; багатомодові з’єднувачі з’єднуються з багатомодовим волокном у коротких мережах підприємства або центру обробки даних. Використання неправильного типу призводить до низької продуктивності або повного збою, тому перевірте різницю між нимиодномодове- та багатомодове волокноперед замовленням.

Сумісність кабелю

Перевірте, чи з’єднувач відповідає структурі та діаметру вашого кабелю, незалежно від того, чи це герметичний{1}}буфер 0,9 мм, кабель 2,0 або 3,0 мм або плоский кабель FTTH. Для FTTH вирішальне значення має підгонка-кабелю: роз’єм має міцно захоплювати кабель, щоб оптоволокно не рухалося після встановлення.

Внесені втрати та зворотні втрати

Втрати при внесенні та втрати на поверненні – це числа, які визначають, чи відповідає посилання бюджету. Не довіряйте лише назві продукту; прочитайте таблицю даних постачальника, стандарт тестування та процес-контролю якості та попросіть зразки звітів про тестування перед масовим замовленням.

Покрокове-за-швидким встановленням оптоволоконного з’єднувача

Якість поля, а не сам продукт, визначає ефективність механічного з’єднання-. Повторювана послідовність має більше значення, ніж необроблена швидкість. Для-спеціальної версії продукту дотримуйтесь інструкцій виробника та див. ці загальнідокладні кроки підключення для швидкого з’єднання.

1. Газа:зніміть оболонку та покриття на довжину, яку вимагає роз’єм, використовуючи відповідний зачистник для кабелю, щоб не порізати скло.
2. чистий:протріть оголене волокно безворсовими-серветками та затвердженим миючим засобом; не торкайтеся очищеної ділянки.
3. Розщепити:використовуйте гострий відповідний тесак і відповідайте довжині розколу відповідно до специфікації роз’єму. Метою є плоский квадратний торець.
4. Оглянути:уникайте торкання торця після розколювання; чистий квадратний виріз – це те, що запобігає втраті.
5. Вставити:повністю проштовхніть оптоволокно в роз’єм, доки воно не встане на втулку, а потім увімкніть механізм фіксації.
6. Замок і одяг:закріпіть затискач кабелю та уникайте щільних згинів біля тіла.
7. Тест:перевірте підключення, перш ніж закривати корпус.

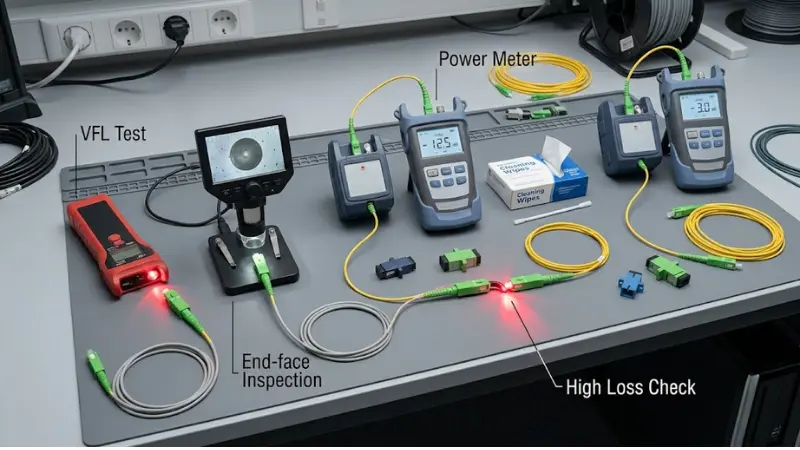

Як перевірити швидкий конектор після встановлення

Тільки візуального огляду недостатньо. Як мінімум використовуйте візуальний локатор несправності (VFL), щоб підтвердити безперервність і виявити погане посадочне місце або різкий вигин як яскравий витік. Використовуйте оптичний вимірювач потужності з джерелом світла, щоб виміряти кінцеві--втрати в порівнянні з вашим бюджетом зв’язку, і використовуйте OTDR на довших або суперечливих каналах, щоб визначити значну-втрату. Огляньте сполучену торцеву поверхню за допомогою волоконного мікроскопа, коли результати виглядають незначними. Записати показання; задокументована цифра збитків — це те, що говорить вам про те, що розірвання пройшло, а не факт, що воно клацнуло на місці.

Усунення несправностей із високими внесеними втратами на швидкому з’єднувачі

Коли щойно завершений роз’єм показує високий рівень, попрацюйте від найпоширенішої причини до найменшої, перш ніж щось відрізати:

• Торцеве-забруднення:провідна причина. Огляньте та очистіть сполучну поверхню та адаптер, а потім повторно-виміряйте.
• Бідний розкол:скошений або сколений розкол залишає розрив або розкид. Повторно-відщеплювати та повторно-припиняти.
• Під-вставленим волокном:якщо волокно не досягло заглушки, можливо, замок закрився на повітрі. Знову-сідайте повністю.
• Вигин або напруга тіла:зменшіть жорсткі вигини та перевірте затискач кабелю.
• Невідповідність лаку або волокна:підтвердьте, що ви не поєднали UPC з APC або один-режим із багатомодовим.

Якщо після очищення-і-повторної перевірки втрата все ще не відповідає специфікації, замініть роз’єм. Для ширших мережевих симптомів за межами одного суглоба цей посібникусунення поширених проблем оптоволоконної мережідопомагає визначити, де насправді знаходиться проблема.

Поширені помилки під час використання оптоволоконних швидкісних роз’ємів

Більшість польових невдач пов’язані з невеликими помилками підготовки: нерівний або кутовий розкол, що збільшує втрати; брудна торцева поверхня від пилу, масла або відбитків пальців; неправильний тип роз’єму, наприклад UPC, де потрібен APC; невідповідність діаметра-кабелю, що дозволяє волокну рухатися; надмірне-згинання біля тіла; і пропуск оптичного тестування. Уникнення цього не вимагає нічого, крім дисципліни, і це різниця між швидким з’єднувачем, який працює, і тим, який тихо тягне за собою бюджет зв’язку.

Контрольний список закупівель B2B для оптоволоконних роз’ємів

Для закупівель метою є узгодженість партій, а не просто низька ціна за одиницю. Перед оптовим замовленням підтвердьте:

• Таблиці даних:зазначені внесені втрати та втрати на віддачу, із зазначенням стандарту випробування та умов.
• Роз’єм і полірування відповідають:SC/LC/FC і UPC/APC відповідають вашій системі таоптоволоконна клемна коробка, адаптер або розгалужувач, з яким він поєднується.
• Сумісність кабелю:опора для вашого точного діаметра-кабелю та структури за допомогою надійного затискача.
• Зразок тестування:вимагайте зразків і звітів про випробування, а також перевіряйте втрату-вдома, перш ніж здійснити обсяг.
• Послідовність партії та перевірка:запитайте, як постачальник контролює якість наконечника та-геометрію торцевої поверхні партій.
• Упаковка, MOQ і час виконання:підтвердьте захисну упаковку, мінімальну кількість замовлення та реалістичну доставку для вашого розгортання.

Якщо ви купуєте повний список матеріалів, а не лише з’єднувачі, цеПосібник із закупівлі пасивних компонентів FTTHрозповідається про те, як роз'єми, розгалужувачі та корпуси підходять один до одного. Для архітектур PON також встановіть розмірPLC спліттеррозташуйте вздовж з’єднувачів, щоб --бюджет втрат від кінця до кінця закривався.

FAQ

Чи є волоконно-оптичний швидкісний з’єднувач таким же, як механічне з’єднання?

Не точно. Швидкий з’єднувач — продукт з’єднувача; механічне зрощення - це метод вирівнювання, який багато хто з них використовує всередині. Це тісно пов’язані, але не взаємозамінні терміни: з’єднувач – це апаратне забезпечення, механічне з’єднання – це спосіб з’єднання волокна всередині.

Чи зварювання кращим за механічне?

Для постійних з’єднань із низькими-втратами та високою-стабільністю – так. Для швидкого встановлення, меншої вартості інструменту та зручності на місці краще підійде швидкий механічний з’єднувач. Правильна відповідь залежить від бюджету втрат і того, наскільки міцним має бути з’єднання.

Які інструменти мені потрібні для встановлення оптоволоконного швидкого з’єднувача?

Оболочка та засіб для зняття покриття, розмір якого відповідає вашому кабелю, високо{0}}якісний ножик, набір для чищення з безворсовими-серветками та схваленим розчинником, а також тестовий інструмент, як-от VFL або оптичний вимірювач потужності. Не потрібен зварювальний апарат, що є основною причиною, чому бригади обирають цей метод.

Чому швидкий роз’єм іноді показує високі внесені втрати?

Зазвичай брудний торець або поганий розкол, рідше недостатньо-вставлене волокно, тугий вигин або невідповідність UPC/APC чи одномодового-/багатомодового. Спочатку очистіть і перевірте, -роз’єднайте за потреби та повторно-виміряйте перед заміною роз’єму.

Чи може швидкий роз’єм замінити зварювання?

Для кабелю FTTH, роботи-з боку абонента та тимчасового ремонту часто так. Для магістральних,-далеких-з’єднань і відкритих з’єднань на відкритому повітрі, де бюджет втрат і довгострокова-стабільність є критичними, зварювання залишається безпечнішим вибором.

Як перевірити швидкий конектор після встановлення?

Перевірте безперервність за допомогою VFL, виміряйте кінцеві--втрати за допомогою оптичного вимірювача потужності відповідно до бюджету зв’язку, використовуйте OTDR на довших з’єднаннях і перевірте торець за допомогою волоконного мікроскопа, якщо показання виглядають незначними. Запишіть результат, щоб завершення було задокументовано як успішне.

Чи надійні швидкі з’єднувачі для FTTH і чи працюють вони з одномодовим-волокном?

Так в обох випадках, коли специфікації відповідають і встановлення контролюється. Багато швидкісних роз’ємів, особливо типи SC/APC для PON і FTTH, призначені для одномодового-волокна. Перед встановленням перевірте тип волокна, полірування та діаметр кабелю.

Чи можна повторно використовувати оптоволоконні швидкі з’єднувачі?

Це залежить від конструкції роз'єму; багато з них не рекомендовані для повторного використання. Деякі конструкції допускають видалення або заміну, але пошкоджений або забруднений роз’єм не слід встановлювати повторно, якщо ви дбаєте про стабільну роботу з’єднання.

Висновок

Швидкі з'єднувачі та зварювання зварюванням вирішують різні проблеми. Скористайтеся швидкісним з’єднувачем, коли вам потрібна швидка термінація FTTH, робота з під’єднанням-кабелю, аварійний ремонт або рішення з низьким-інструментом; досягти зварювання, коли зв’язок має бути постійним, з низькими -втратами та стабільним на магістралі або зовнішньому маршруті. Для закупівлі підберіть тип роз’єму, полірування, тип волокна, діаметр кабелю та перевірені показники втрат до вашого реального сценарію та перевірте зразки, перш ніж закуповувати багато.
