Коли ви плануєте волоконно-оптичну мережу, на початку виникає одне питання: aоптоволоконна патч-панель проти ODFяке з них належить до вашої стійки чи телекомунікаційної кімнати? Коротка відповідь - досягти aоптоволоконна патч-панельколи вам головним чином потрібно завершити та перехресно-з’єднати невелику-–-середню кількість волокон поблизу активного обладнання та вибратиODF (оптична розподільна рамка)коли велика-кількість магістральних або фідерних кабелів потребує зварювання, зберігання провисання, фіксації кабелю та довгострокового-керування розподілом.
Цей чіткий розподіл приховує те, чому кожен технічний спеціаліст швидко навчається: дві сімейства продуктів перетинаються. Деякі патч-панелі- для монтажу в стійці постачаються зі з’єднувальними лотками, а деякі компактні ODF-пристрої лише лише ремонтують. Тож справжнє питання полягає не в тому, «яка назва», а «який фокус дизайну відповідає положенню мережі, кількості волокон і способу входу та виходу кабелів із пристрою». Цей посібник охоплює відмінності, сіру область між ними, матрицю вибору, вибір з’єднувачів і реальні конфігурації проекту, щоб ви могли вказати потрібний пристрій з першого разу. Якщо вам потрібна спочатку коротка версія, осьзосереджений погляд на основні відмінності між ODF і патч-панеллю.
Що таке оптоволоконна патч-панель?
Оптоволоконна патч-панель завершує вхідні волокна на фіксованому наборі адаптерів і надає технікам чистий передній інтерфейс для патч-кордів. Це місце, де структурований кабель зустрічається з перемичками, які підключаються до комутаторів, маршрутизаторів, медіаконвертерів і оптичних трансиверів. Більшість панелей встановлюються в стандартну 19--дюймову стійку висотою 1U, 2U або 4U, хоча корпуси для настінного кріплення є звичайними для менших шаф.

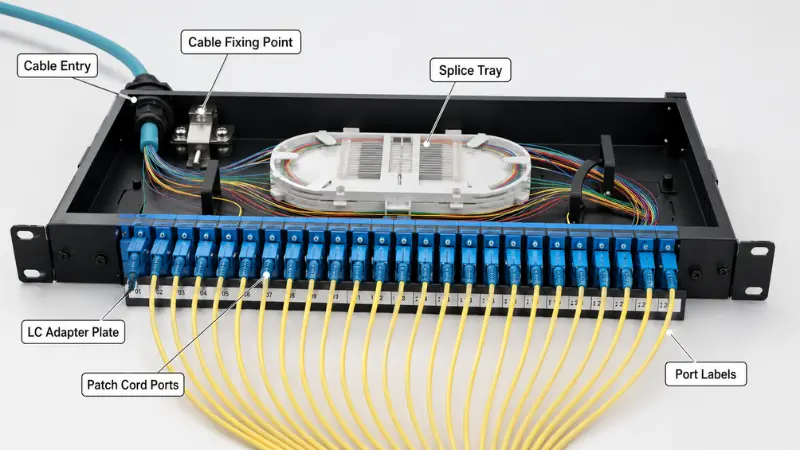

Усередині типової панелі ви знайдете перехідну пластину (LC, SC, FC, ST або MPO/MTP), кабельний ввід і точку кріплення, передню та задню перемичку, маркувальну смужку та - на багатьох моделях - невеликий лоток для з’єднання гігтейлів із вхідним кабелем. Щоденна робота на патч-панелі полягає в переміщенні, додаванні та змінах: пере-відновленні зв’язків, не порушуючи постійний кабель. Ось чому передній доступ і чітка нумерація портів тут важливіші, ніж глибоке сховище.
Поширені типи патч-панелей
- Фіксовані панелі- адаптери на статичній пластині; найнижча вартість, добре для стабільних посилань.
- Розсувні (ящик) панелі- лоток висувається вперед для легшого повторного-розриву та перевірки.
- LC-панелі високої-щільності- упакуйте більшість дуплексних портів у 1U, тому що наконечник LC 1,25 мм вдвічі менший за розмір SC.
- Касетні панелі MPO/MTP- роз’єднати попередньо завершені 12- або 24-волоконні магістралі для з’єднань 40G/100G/400G.
- Попередньо-завантажені панелі та-з’єднання- заводські з’єднувачі для швидкого розгортання або-встановлені на заводі гілки, готові до з’єднання на місці.
Комутаційні панелі розташовуються поруч із активним обладнанням: у стійках центрів обробки даних, корпоративних мережевих кімнатах, серверних шафах і точках розподілу на підлозі. Коли завдання пов’язане зі встановленням на рівні стійки, вам зазвичай потрібна панель 1U або 2U. Практична сторонамонтаж панелі та підключення її до комутатораце просто, і вибір правильнийLC адаптериоскільки щільність портів часто є єдиним реальним рішенням.
Що таке ODF (оптичний розподільник)?
ODF — це структурована точка керування оптоволокном, створена для підведення кабелів, їх захисту, з’єднання та розподілу -, а не лише для латання. Порівняно зі звичайною панеллю, вона розроблена з урахуванням більшої кількості волокон і повного терміну служби зовнішнього-заводу або магістрального кабелю: кріплення та заземлення кабелю, зварювання гіпсових хвостів, вільне зберігання, організована маршрутизація, маркування та доступ до технічного обслуговування в одній рамі.

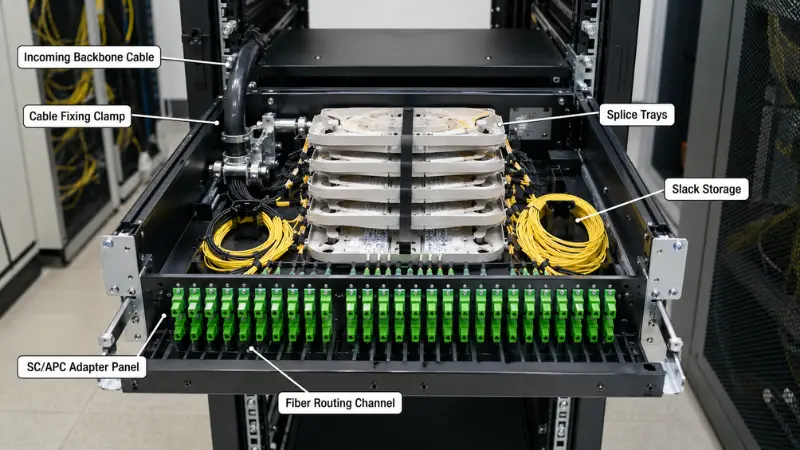

Типовий ODF містить адаптерні панелі, кілька з’єднувальних лотків, виділені канали для маршрутизації та сховища для провисання, затискачі-фіксації кабелю та точки заземлення для міцного елемента кабелю, захисну кришку або закриту раму та чітку схему нумерації. Причина, по якій це має значення, полягає в фізичному стані: трубчастий фідерний кабель 96F або 144F- надходить зі сталевим або арамідним міцним елементом, який має бути закріплений, щоб волокна не досягали тягової сили, а потім кожне волокно-з’єднується з косичкою та згортається в спіраль із захищеним радіусом вигину. Маленькій патч-панелі просто ніде це безпечно зробити.
Поширені типи ODF
- ODF,-монтований у стійку- підходить для 19-дюймової стійки; робоча конячка для телекомунікаційних кімнат і шаф OLT.
- ODF-на стіні- для невеликих точок розподілу з обмеженою площею.
- Підлоговий ODF- високо{1}}рамки для центральних офісів і великих POP-сайтів.
- Модульний ODF / ODF шафа- модулі з’єднання, розгалужувачі та розподільні модулі об’єднуються в міру зростання мережі.
Ви побачите ODF в центральних офісах телекомунікацій, кімнатах доступу FTTH, кімнатах обладнання провайдерів, POP-сайтах, метро та магістральних розподільчих центрах, а також у головних розподільних приміщеннях будівель. Найчіткіший сигнал, який вам потрібен, — це вхідний кабель із високою-кількістю сигналівзварювання зрощенедо косичок, що закінчуються, скажімо,SC адаптери, з провисанням і захистом на роки служби. Для нейтральної інформації про компроміси-огляд FOAзовнішнє-зрощення заводу та завершенняє надійним посиланням. І оскільки ODF випускається в кількох стилях кріплення -, що спотикає багатьох-перших покупців -, це варто прочитатиосновні типи оптичних розподільниківперш ніж розмір рамки.

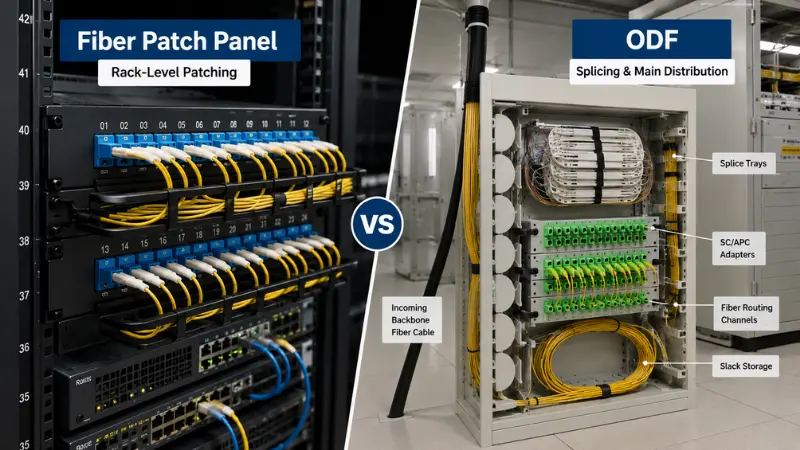

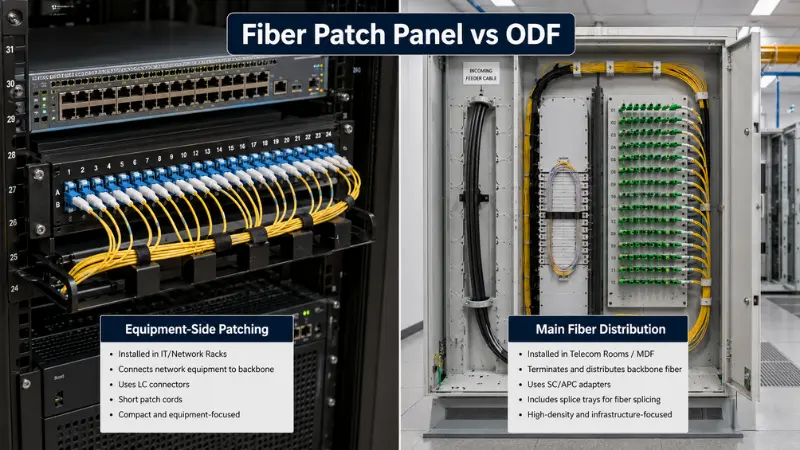

Оптоволоконна коммутаційна панель проти ODF: реальні відмінності
Обидва керують волокном, але їхні пріоритети в дизайні тягнуться в різних напрямках. У наведеній нижче таблиці на крок вище звичайних-лайнерів.
| Точка порівняння | Оптоволоконна патч-панель | ODF |
|---|---|---|
| Основний фокус дизайну | Термінація та крос-з’єднання (виправлення) | Термінація, сплайсинг, захист, маршрутизація, розподіл |
| Типова мережева позиція | Збоку-обладнання, всередині стелажів і шаф | Основний розподіл: телекомунікаційна кімната, кімната FTTH, центральний офіс, POP |
| Типова кількість волокон | 12F–48F | 48F–144F і вище |
| Ємність зварювання | Додатково, обмежений простір на лотку | Кілька лотків; основна частина дизайну |
| Фізична структура | Компактна 1U–4U або настінна коробка | Більший каркас, часто закритий і захищений |
| Введення та кріплення кабелю | Основне розвантаження | Важка фіксація, заземлення для силових елементів |
| Слак і маршрутизація | Мінімальний | Виділене резервне сховище та канали маршрутизації |
| Передній / задній доступ | Виправлення-переднього доступу | Передній і задній доступ для зрощування та латки |
| монтаж | Стелаж або стінка | Стелаж, стіна, підлога або шафа |
| Метод розширення | Обмежено портами та простором U- | Додати модулі та лотки; створений для зростання |
| Технічне обслуговування | Швидкі зміни патчів | Структуроване довгострокове-керування з’єднаннями та латками |
| Відносна вартість | Нижче на порт | Вище, але менше одиниць для більшої кількості |
Де межа розмивається: функціональне перекриття?
Обробка «комутаційної панелі=лише виправлення» та «ODF=лише з’єднання» зрештою введе вас в оману. Багато патч-панелей, що монтуються в стійку, містять лоток для з’єднання, а невеликий ODF можна використовувати переважно для латання. У чесному описі йдеться про наголос: патч-панель оптимізована для-керування бічними перемичками обладнання в компактному просторі, тоді як ODF оптимізовано для кабельного вводу, захисту з’єднань, вільного зберігання та структурованого розподілу, який має довговічно. Коли ви порівнюєте технічні характеристики, читайте внутрішню конструкцію - кількість лотків, ємність провисання, кабель-фіксуюче обладнання -, а не лише кількість адаптерів. На двох блоках може бути написано «48 портів» і створено для абсолютно різних завдань.
ODF проти оптоволоконної коммутаційної панелі проти оптоволоконної розподільної коробки
Третій продукт заплутує порівняння: оптоволоконна розподільна коробка або клемна коробка. Приблизно:
- Оптоволоконна патч-панель- стійка-кінець рівня та латання поблизу обладнання.
- ODF- основний-розповсюдження-рівень закінчення, з’єднання, захисту та маршрутизації для середньої-–-великої кількості волокон.
- Оптоволоконний розподіл / клемна коробка- менший, часто на стіні- чи стовпі-корпус ближче до кінцевих користувачів, часто відкритий-, у якому також може міститися розгалужувач.
В одній мережі ви можете побачити всі три: ODF у головній кімнаті, патч-панелі в стійках обладнання таклемні та розподільні коробкина входах у будівлі або на кожному поверсі. Якщо межі все ще здаються нечіткими, це поломкачим відрізняються продукти розподілу волокнаварто прочитати.
Як вибрати: покроковий--процес?
-
Визначте положення мережі
- Збоку-обладнання (поряд із комутаторами та OLT) прихиляється патч-панель; головна розподільна точка, яка приймає зовнішні кабелі, спирається на ODF.
-
Підтвердьте поточну та майбутню кількість волокон
- 12F–24F підходить для невеликих шаф і розподілу на підлозі, 48F звичайний для корпоративних магістралей і невеликих приміщень, а 96F–144F+ вказує на кімнати FTTH OLT, POP-сайти та центральні офіси.
-
Вирішіть, чи потрібне зрощення оплавленням
- Якщо ослаблений-трубчастий фідерний кабель потрібно відкрити, закріпити та з’єднати з косими хвостами, вам знадобиться справжня місткість-лотка для з’єднання та зберігання провисання -, що є територією ODF.
-
Перевірте тип роз’єму та полірування
- Він повинен відповідати існуючому заводу; LC/UPC для -стійок високої щільності, SC/APC для більшості PON і доступу.
-
Перевірте простір для установки
- стелаж 1U–2U або настінний бокс для тісних приміщень; стелажний, настінний або підлоговий ODF, де місткість перевищує простір.
-
Сплануйте кабельний ввід і кріплення
- Задній, бічний, верхній або нижній вхід має відповідати місці, із затискачами, розрядкою натягу та заземленням для броньованого кабелю або кабелю OSP.
-
Резервна ємність розширення
- Запасні слоти для адаптерів і простір для лотка зараз набагато дешевші, ніж заміна всього пристрою пізніше.
Оптоволоконна коммутаційна панель проти матриці вибору ODF
| Стан проекту | Кращий вибір | чому |
|---|---|---|
| Монтаж стійки 1U поруч із комутатором | Оптоволоконна патч-панель | Компактне керування перемичкою-переднього доступу |
| Відгалуження 48F лише з кількома зрощеннями | Часто достатньо завантаженої патч-панелі- | Обмежене з’єднання підходить для-панелі з лотком |
| Фідерний кабель 96F–144F з повним зрощенням | ODF | Місткість лотка, зберігання провисання, кріплення кабелю та заземлення |
| Кімната телекомунікацій FTTH / OLT | ODF | Управління подачею та розподілом, щільність SC/APC |
| Невеликий офіс або одноповерхове сполучення | Оптоволоконна патч-панель | Низька складність, низька кількість волокон |
| Стелажі обладнання Backbone plus | Обидва | ODF для основного розподілу, сторони обладнання панелей- |
| -Попередньо завершена магістраль MPO/MTP | MPO/MTP касетна коммутаційна панель | Відсутність польового зварювання; швидкий, високо{0}}щільний прорив |
Роз’єм і полірування: LC, SC, MPO та UPC проти APC
Вибір адаптера та полірування часто має більше значення, ніж саме питання панелі-проти-ODF, оскільки він має відповідати існуючому заводу. LC домінує в стійках із високою -щільністю та в центрах обробки даних - його наконечник 1,25 мм дозволяє панелі 1U переносити 96 волокон або більше, тому це стандартний дуплексний роз’єм уСтруктурований кабель ANSI/TIA-568. SC є основним елементом FTTH і телекомунікаційного доступу: наконечник діаметром 2,5 мм і натискна -засувка є надійними та простими у використанні в польових умовах, а SC/APC є поширеним скрізь, де має бути дуже низьке відбиття. FC все ще з’являється на тестовому обладнанні та деяких застарілих або високо-налаштуваннях вібрації, тоді як MPO/MTP переносить-закінчені магістралі за зв’язками 40G/100G/400G. Практичні компроміси щодо щільності-викладені в цьому порівнянніLC і MTP/MPO у кабелях високої-щільності.
Польська – це та частина, яку люди помиляються. Наконечники PC і UPC забезпечують фізичний контакт для низьких втрат; наконечник APC додає кут 8 градусів, тому відбите світло спрямовується в обшивку, а не прямо назад до джерела, оскількиПосилання на роз’єм FOAпояснює. Це робить APC вибором для PON, RF/CATV-відео та високо-бітрейту в одному-режимі з’єднання -, але це також означає, що ви ніколи не повинні з’єднувати роз’єм APC із роз’ємом UPC: кутові та плоскі торці не будуть сидіти, спалахують втрати, і ви можете пошкодити наконечники. Заплануйте одну полірування на шлях. Докладніше див. у цьому посібникуТипи полірування PC, UPC і APCі присвячроз'єми SC/APCогляд.
Реальні приклади конфігурації проекту
24-портова корпоративна стійка
Мережева кімната на поверсі потребує лише підключення кількох комутаторів до оптоволокна стояка. Патч-панель 1U, 24-порти LC/UPC - або попередньо-закінчена, або з косичками, зрощеними на невеликому лотку -, забезпечує чисте патчування переднього доступу з запасним місцем. ODF тут буде втраченим місцем і коштами.
Телекомунікаційна кімната 144F FTTH
Вхідний фідерний кабель закріплюється та заземлюється на рамі, кожне волокно з’єднується-до косого хвоста SC/APC, слабина згортається в спіраль із захистом радіусу вигину, а патч-корди проходять до OLT. Завдяки з’єднувальним лоткам, маршрутизації та 144 кінцевим з’єднанням, якими можна керувати роками, із ODF, встановленим у стійку,-набагато легше жити, ніж складати кілька невеликих панелей. ПоручPLC спліттериживити розподільну мережу; якщо ви шукаєте пасивну сторону, цеПасивні компоненти FTTHце корисний контрольний список.
Магістральні кабелі ЦОД
Канали 40G/100G працюють на попередньо-завершених магістралях MPO/MTP, розбитих касетними патч-панелями. Пріоритетом є щільність портів, полярність і чітка маршрутизація за стандартами-структурованих кабелів - без зрощення -, тому тут панель перевершує ODF.
Хребет будівлі (багатошарова конструкція)
У кімнаті основного обладнання використовується ODF для завершення та розподілу волокон стояка між поверхами; на кожному поверсі використовується патч-панель для підключення локальних комутаторів. Магістраль залишається стабільною, а латання — гнучким -, і це, як правило, найкраще рішення для багатоповерхової-будинки.
Контрольний список перед-покупкою: порти, адаптери, лотки для з’єднання та розмір стійки
| Параметр | Чому це важливо | Фокус патч-панелі | Фокус ODF |
|---|---|---|---|
| Кількість волокон/портів | Встановлює місткість і висоту | 12–48F сьогодні, плюс запас | 48–144F+ з модульною кімнатою |
| Адаптер і поліроль | Має відповідати рослині | Щільність LC/UPC | SC/APC для PON, плюс LC |
| Місткість-лотка для з’єднання | Захищає та зберігає суглоби | Часто один маленький піднос | Кілька лотків розміром до кількості |
| Тип кріплення / стійка | Відповідає простору | 1U–2U або настінний | Стелаж, стіна, підлога або шафа |
| Введення та кріплення кабелю | Зберігає стрес від волокон | Легке розвантаження | Затискач і заземлення для кабелю OSP |
| Керування-радіусом вигину | Втрати і надійність | Охайна прокладка перемичок | Маршрутні кільця та вільне зберігання |
| Маркування | Менше помилок обслуговування | Мітки передніх портів | Повна нумерація портів і з’єднань |
| Розширювальний запас | Уникає повної заміни | Звільніть -простір | Запасні слоти та місце для лотків |
Поширені помилки - та їх вартість
-
Купівля лише за рахунок порту
- Два «48-портових» блоки можуть повністю відрізнятися всередині; Ви можете залишитися без провисання або лотків і панелі, яку важко підтримувати.
-
-
Використання простої патч-панелі для важкого зрощування
- Лотки переповнюються, волокна згинаються понад межі, а захист з’єднань страждає - від появи поверхні пізніше через втрату або переривчасті з’єднання.
-
-
Ігнорування напрямку введення кабелю
- Вхід, який бореться з макетом сайту, створює навантаження на волокна та робить установку повільною та безладною.
-
-
Змішування конекторів і поліролю без плану
- Сама по собі невідповідність APC-to-UPC може зруйнувати зворотні втрати однорежимного-з’єднання. Попередньо визначте LC/SC та UPC/APC і зважте, як ви закінчите з цим поглядомшвидкі з'єднувачі проти зварювання методом оплавлення.
-
-
Не залишаючи місця для розширення
- Коли кількість зростає, повний блок без вільних слотів або місця на лотку означає заміну всього, а не доповнення.
FAQ
Питання: ODF – це те саме, що оптоволоконна коммутаційна панель?
Відповідь: Ні. Їхні функції збігаються, але патч-панель створена для-закінчення обладнання та встановлення виправлень, тоді як ODF додає з’єднання, захист кабелю, резервне зберігання та структуроване розподілення в довгостроковій перспективі.
З: Чи можу я використовувати оптоволоконну коммутаційну панель замість ODF?
Відповідь: Так, для простих з’єднань із малою кількістю волокон і незначним зрощуванням або без нього. Якщо у вас є великі показники, вхідні фідерні кабелі або важке зварювання, ODF є безпечнішим вибором.
Питання: Чи кожна оптоволоконна патч-панель містить з’єднувальні лотки?
Відповідь: Ні. Багато з них призначені лише для-адаптерів, для попереднього-використання або перемикання; інші з’єднуються-з лотком для косичок. Перш ніж припускати, перевірте специфікацію.
З: Яка різниця між ODF і волоконно-розподільною коробкою?
A: ODF – це більша головна-розподільча рама, зазвичай усередині приміщень і встановлюється- або на підлозі-. Розподільна коробка – це менший, часто зовнішній-корпус, розташований ближче до абонентів, у якому також може бути розгалужувач.
З: Чи використовується ODF лише в мережах FTTH?
Відповідь: Ні. ODF звичайні в центральних офісах, приміщеннях провайдерів, а також магістралях метро та підприємств - скрізь, де велика кількість-кабелів потребує завершення, зрощування та розподілу.
Питання: мені вибрати адаптери SC чи LC?
A: Установіть відповідність між рослиною. LC для стійк-високої щільності та центрів обробки даних; SC, часто SC/APC, для FTTH і телекомунікаційного доступу.
З: Чи можу я встановити ODF у 19-дюймову стійку?
A: Так. ODF-стандартні для телекомунікаційних кімнат і шаф OLT; Настінні та підлогові версії існують для інших приміщень.
З: Що краще для центру обробки даних?
Відповідь: зазвичай оптоволоконні патч-панелі - LC або MPO/MTP - для патчування на рівні стійки- з ODF лише там, де велика магістральна ділянка розподілу потребує з’єднання та захисту.
Питання: для 48 волокон мені вибрати патч-панель чи ODF?
A: Це залежить від зварювання. Невелике з’єднання або його відсутність і обмежений простір вказують на-завантажену або попередньо-завершену комутаційну панель. Вхідний фідерний кабель, який потребує повного зрощування, провисання та заземлення, вказує на 48F ODF -, особливо якщо ви очікуєте зростання до 96F.
Q: Що я повинен перевірити перед покупкою?
A: кількість волокон і портів, а також запас, тип адаптера та полірування, місткість-лотка для з’єднання, тип кріплення та одиниці стійки, кабельний ввід і фіксація, керування-радіусом вигину та схема маркування.
Якщо робота пов’язана з чистим ремонтом-рівня стелажа, волоконно-комп’ютерна панель є практичним і-рентабельним вибором. Якщо ви завершуєте-велику кількість або вхідні магістральні кабелі, які потребують зрощування, захисту, вільного зберігання та багаторічного керування розповсюдженням, ODF заслужить своє місце. У великих мережах зазвичай працює як - ODF для основного розподілу, так і коммутаційні панелі обладнання-. Що б ви не вказали, перевірте кількість і запас, тип адаптера та полірування, місткість з’єднання, розмір кріплення та стійки та кабельний ввід перед замовленням, щоб пристрій відповідав як сьогоднішній установці, так і зростанню наступного року.
