Як вибрати волоконно-оптичний косичку: технічні характеристики та посібник для покупця

Покладіть дві таблиці даних постачальника поруч, і обидві будуть читатисяIL Менше або дорівнює 0,3 дБ, RL Більше або дорівнює 50 дБ. Замовте в обох, об’єднайте їх в один ODF, і виміряні бюджети посилань можуть відрізнятися. Дві специфікації волоконно-оптичних кабелів можуть вказувати однакові обмеження, описуючи суттєво різні продукти, оскільки число, написане без методу вимірювання, не є специфікацією. Це маркетингова претензія.

З цього розриву починається більшість суперечок щодо доставки. Після того, як лоток закрито, а рефлектометр опиниться перед покупцем, ніхто не зможе заднім числом вирішити, чи вказані 0,3 дБ були виміряні відносно еталонного шнура чи як випадкове сполучене значення, чи адаптери на панелі належать до того самого класу продуктивності, що й з’єднувачі, або щодо якого випуску кінцевого-стандарту перевірки торцевої сторони оцінювала фабрика.

Цей посібник не пояснює, що таке косичка або чим вона відрізняється від патч-корду. Про це вже йдеться в нашій замітцірізниця між волоконним пігтейлом і патч-кордом. Те, що далі, є вужчим: дев’ять рядків, які належать до специфікації, що насправді контролює кожен із них і що відбувається на місці, якщо один із них залишається порожнім.

Усе, що наведено нижче, відповідає одному з цих полів. Якщо у вашому запиті на пропозицію зазначено всі дев’ять, два постачальники пропонують один і той самий продукт, і порівняння цін стає доцільним. Якщо вказано чотири, ви порівнюєте ціни на різні продукти.

Назви полів - це легка половина. Працездатний запит на пропозицію містить три стовпці, а не один, у якому викладено вимоги покупця, відповідь постачальника та докази прийняття для кожної з дев’яти специфікацій волоконно-оптичних роз’ємів, оскільки поле, яке постачальник має право залишити порожнім, — це поле, яке приймається на заводі, а не вами. Які докази прийняття варто вимагати для кожного рядка, встановлює решта цієї статті.

Рядки специфікації 1 і 2: Вибір одномодового та багатомодового оптоволокна та інтерфейс роз’єму

"Один-режим" не є специфікацією. Одномодовий волоконно-оптичний кінець, створений на основі стандарту G.652D, поводиться інакше, ніж той, що побудований на основі G.657A2, чия знижена чутливість до макровигину допускає більш жорстке намотування. Там, де геометрія лотка дозволяє провисати значно вище зазначеного мінімального радіусу вигину волокна, G.652D є правильною та дешевшою відповіддю. У компактних клемних коробках FTTH, настінних-корпусах і щільних касетах, де котушка напружена близько до цієї межі, визначення G.657A1 або A2 зменшує ризик-втрат на макровигині, що спричиняє переривчасту-залежну від температури поведінку, яку дуже важко відстежити після заповнення кадру.



Два окремих питання згортаються в одне на стороні багаторежимності. Геометрична сумісність на першому місці: волокна 50/125 мкм (OM3, OM4, OM5) фізично з’єднуються між собою, тоді як їх з’єднання з OM1 62,5/125 мкм створює-невідповідність розмірів серцевини, яку неможливо виправити лише покращенням вирівнювання з’єднань. Модальна смуга пропускання є другою та незалежною: канал, побудований із змішаних класів, працює з найнижчою ефективною модальною смугою пропускання в ньому, тому канал OM4, який тихо містить багатомодовий оптоволоконний ланцюг OM3, повинен бути перевірений на фактичну довжину та швидкість лінії, а не вважатися прийнятним.

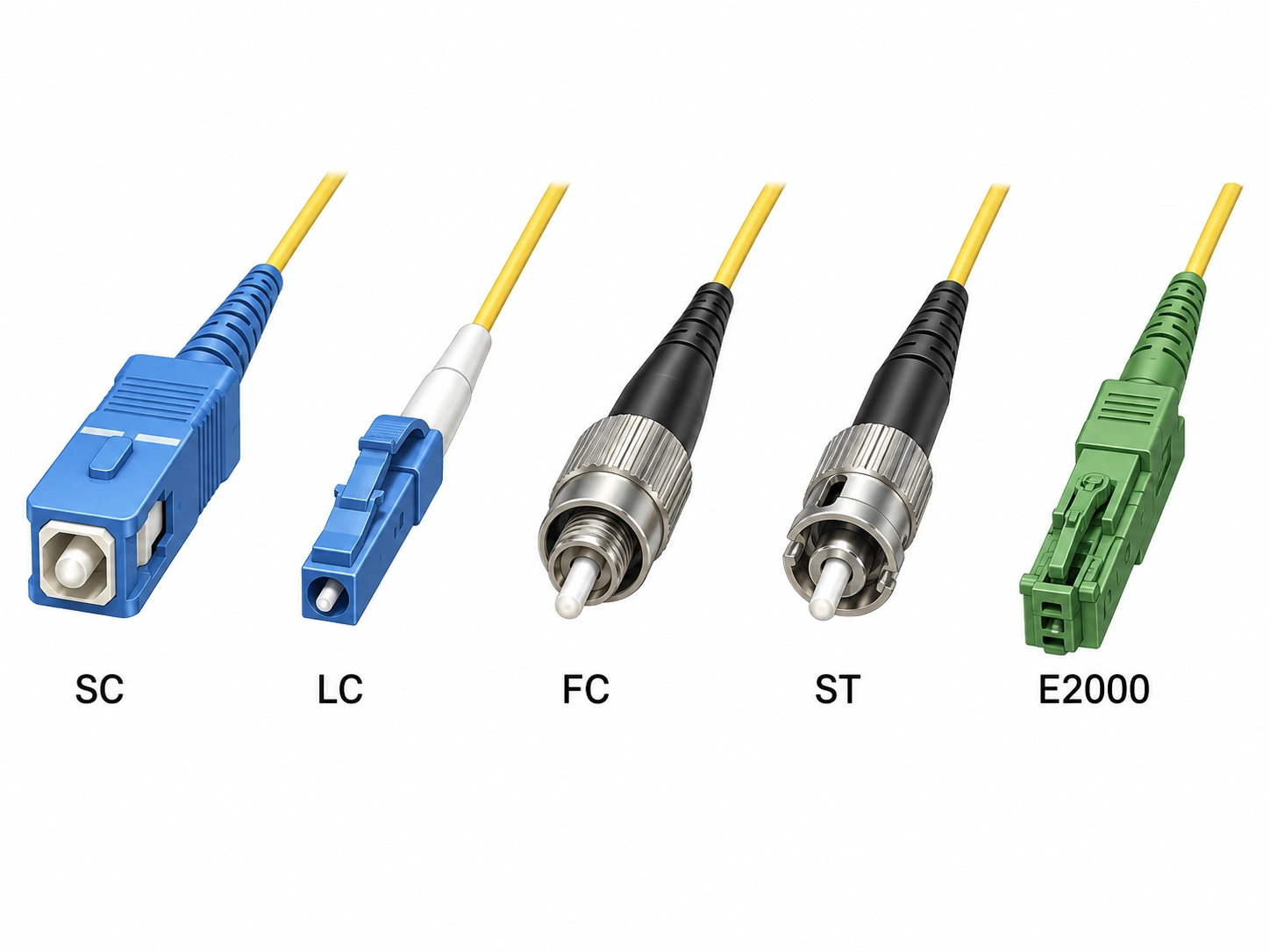

Вибір роз’єму більш механічний, ніж оптичний. LC домінує в панелях із високою -щільністю, оскільки він подвоює кількість портів на одиницю стійки, SC залишається стандартним для GPON і більшої частини рівня доступу FTTH, а FC зберігається при тестуванні та вимірюванні, а також у старих телекомунікаційних кадрах. Перш ніж відмовитися від цього,потоковий інтерфейс FC і де він все ще займає своє місцеварто перевірити. E2000 з’являється там, де обов’язковим є закритий інтерфейс із високими-зворотними-втратами. Що має значення в рядку специфікацій, так це назва відповідної частини IEC 61754 разом із сімейством роз’ємів, оскільки саме це визначає геометрію сполучення, для якої були створені ваша панель і адаптери.

Торцева поверхня UPC має куполоподібну форму та прилягає до відповідної сторони. Торцева поверхня APC шліфується під кутом 8 градусів, що спрямовує відбите світло з серцевини на оболонку. Практичним наслідком є ​​зворотні втрати. Кутові інтерфейси вказуються в області більше або дорівнює 60 дБ, коли сполучаються, а фізичні-контактні інтерфейси навколо області більше або дорівнює 50–55 дБ, і різниця має найбільше значення там, де відбита потужність активно погіршує сигнал, що означає розподіл PON і FTTx, накладання CATV, DWDM і аналоговий радіочастотний транспорт. Для корпоративної локальної мережі, стандартних цифрових каналів передачі даних і більшості одно-режимних каналів центру обробки даних достатньо волоконно-оптичної косички UPC, яка відповідає вимогам зворотних втрат 50 дБ, за умови, що власний допуск відбиття трансивера перевіряється, а не передбачається.

Польський тип – це не поле для-елемента, це поле для-широкого каналу. Пігтейл, адаптер, порт патч-панелі та інтерфейс обладнання мають узгоджуватися, а в запиті пропозицій має бути зазначено полірування для кожного волоконно-оптичного пігтейлу та кожного адаптера в каналі, а не припускати, що інсталятор це помітить. Геометрія інтерфейсу за кутом опрацьовується в нашій розбивцічим роз'єми APC відрізняються від UPC.

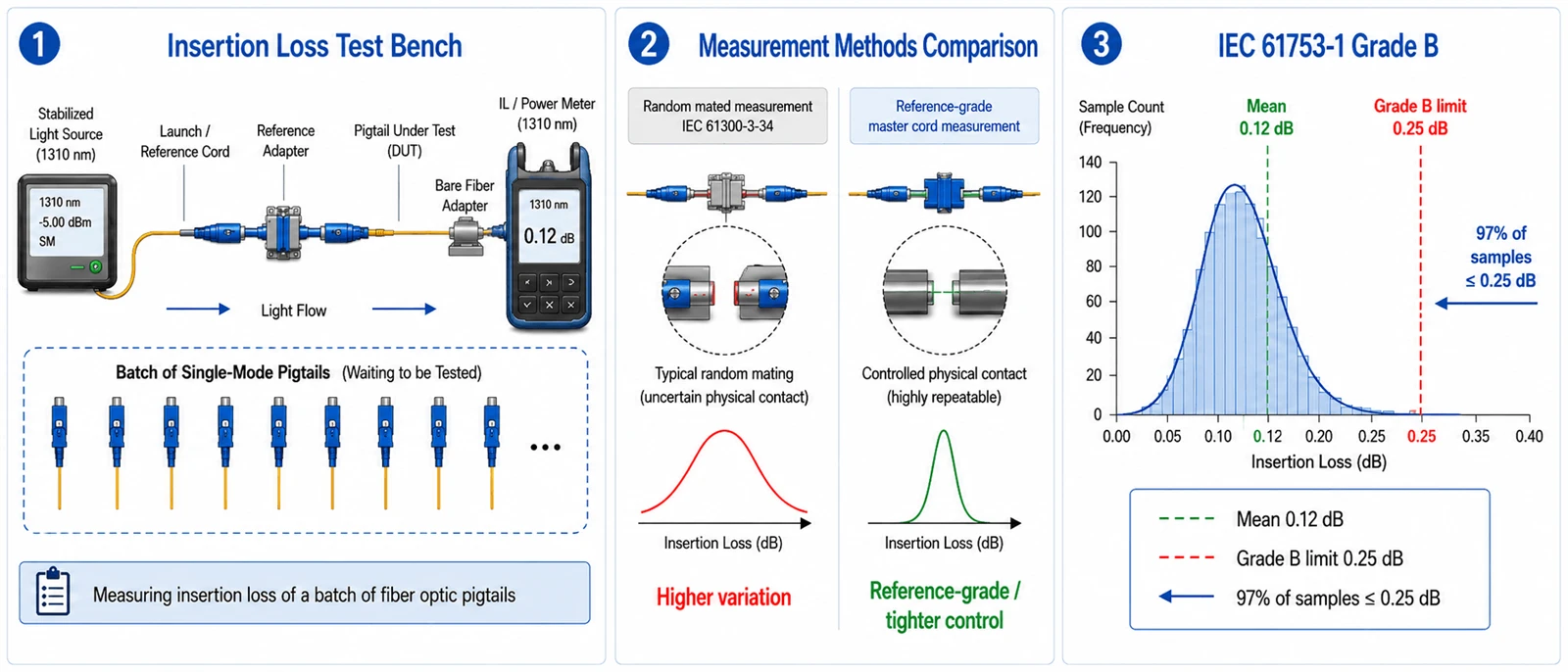

Внесені втрати для пари конекторів можна охарактеризувати двома способами. Порівняно з еталонним-майстер-шнуром (налаштованим, суворо контрольованим роз’ємом, що зберігається для метрології), виробничий роз’єм дає приємну цифру. Вимірюється як aвипадковий партнер, коли будь-який з’єднувач із партії з’єднується з будь-яким іншим, розподіл розширюється, оскільки положення сердечника двох наконечників більше не компенсуються ідеальним партнером. Обидві цифри є чесними, і це не одне й те саме число, тому стандарт внесених втрат для волоконно-оптичних кішок, який ви наводите, має більше значення, ніж цифра, яку ви цитуєте.

IEC 61753-1 усуває неоднозначність, визначаючи ступені затухання статистично, на основі випадкового поєднання, із закріпленим методом вимірювання як IEC 61300-3-34. Ступінь B вказується як середнє значення на рівні 0,12 дБ або нижче з максимумом 0,25 дБ для принаймні 97% зразків, клас C — на рівні 0,50 дБ максимум із середнім значенням 0,25 дБ, а клас D — на максимумі 1,0 дБ. Окремий зразок, що проходить на рівні 0,3 дБ проти еталонного шнура, є набагато слабкішим твердженням, ніж партія, що відповідає класу B. Цитуйте стандарт із його поточною редакцією та поправкою в рядку RFQ так само, як ви цитували б будь-який інший документ про прийняття.

Одна відмінність постійно втрачається, включно з технічними характеристиками від постачальників, які повинні знати краще.Ступені затухання та зворотні втрати – це дві паралельні шкали, а не одна.Букви B, C і D описують внесені втрати. Зворотні втрати вказуються окремо, з кутовим-рівнем інтерфейсу, визначеним як «Більше або дорівнює 60 дБ». Таким чином, написання «класу B» у запиті на пропозицію взагалі нічого не говорить про відбивну здатність, і волоконно-оптична косичка може відповідати класу B, незважаючи на будь-які зворотні втрати, які постачальник вирішив створити. Вкажіть обидва.

Ступінь B вимагає контрольованої орієнтації серцевини

Для постійного досягнення рівня B зазвичай потрібно контролювати розташування серцевини волокна відносно осі наконечника, що на практиці означає, що монтажник орієнтує та фіксує наконечник так, щоб ексцентриситет осердя падав у відомому напрямку. Постачальник без цього кроку може виготовити хороший зразок. Виробництво товарурозподілє іншою можливістю, тому в редакції серії IEC 61755-3 2024 формалізована статистика ексцентриситету ядра для цих інтерфейсів.

Перехідник є частиною вимірюваного з'єднання

Гільза — це те, що утримує два наконечники коаксіально, тому слабкий-адаптер із допуском може перешкодити зібраному з’єднанню досягти запланованого розподілу затухання, навіть якщо сам волоконно-оптичний кінець преміум-класу знаходиться в належному стані. Перевірте як сполучене з’єднання, а не як компонент. Це легко не помітити саме тому, що вхідна перевірка зазвичай перевіряє лише кіску.

Під числами втрат лежать геометричні параметри, які їх створюють: радіус кривизни, зміщення вершини (наскільки відстань найвища точка купола знаходиться від осі волокна) і висота волокна, виступ або підріз волокна відносно наконечника. Разом вони визначають, чи справді два сердечники стикаються під навантаженням пружини. Це результати процесу полірування, а не вибір дизайну, тому це найшвидший спосіб відрізнити контрольовану виробничу лінію від субпідрядної.

Чистота - друга половина. Забруднення торцевої поверхні неодноразово вказується в промисловості як головна причина збою встановлених волоконно-оптичних мереж, і на одномодовому сердечнику 9 мкм- частинка, що знаходиться в зоні серцевини, може спричинити сильне загасання або відбиття, а не незначне. Це також має тенденцію відображатися як погіршення зворотних втрат, перш ніж виявляється як погіршення внесених втрат, тому показання-лічильника потужності можуть знаходитися в межах специфікації, тоді як когерентна або посилена система вже спалює запас.

Оптичні показники вирішують, і візуальний огляд не стоїть окремо

У третьому виданні стандарту IEC 61300-3-35 від 2022 року прямо зазначено, що візуальний огляд є доповненням до вимірювання затухання та зворотних втрат, а не замінює його. Це йде ще далі: роз’єм, який було очищено від залишків сміття та все ще не пройшов візуальний огляд, не відхиляється автоматично, якщо він відповідає зазначеним оптичним характеристикам (IEC). Таким чином, пункт запиту на пропозицію «відмовити через візуальну помилку» суперечить поточному стандарту. Напишіть правило приймання так, як це написано в стандарті, керуючи перевіркою, а також оптичною кваліфікацією та оптичними характеристиками.

Вкажіть рік видання, тому що критерії змінилися

Третє видання вилучило вимоги до перевірок для зон C і D і переписало частини критеріїв для зон A і B. «Відповідає IEC 61300-3-35» без дати, отже, не має законної сили, тому що постачальник і покупець можуть оцінювати за різними наборами правил і обидва говорять правду (Fluke Networks).

Автоматизуйте класифікацію та розглядайте упаковку як частину специфікації

Оцінка людини «пройшов/не пройшов» залежить від техніка, навколишнього освітлення та дисплея, що робить рішення про прийняття не-відтворюваними, тоді як автоматичний аналіз зображення дає результат, який можна прикріпити до партійного запису. Упаковка має більше значення, ніж виглядає: не-герметичне пакування не є довгостроковою-гарантією чистоти, тому невідкрите не слід вважати чистим. Пилозахисні ковпачки та спосіб упаковки належать до специфікації волоконно-оптичних гілок, а польова перевірка перед з’єднанням залишається обов’язковою незалежно від того, наскільки добре виглядають заводські дані.

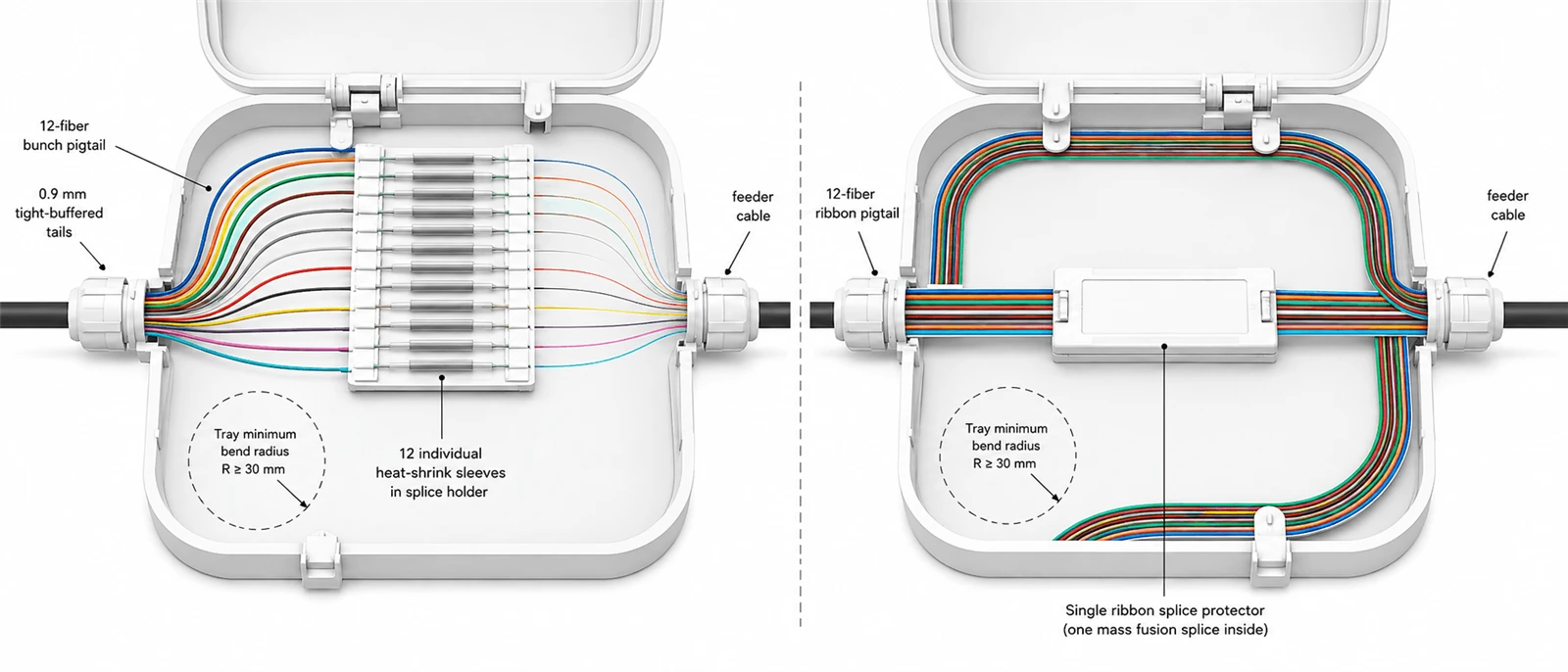

Конструкція вибирається за вольєром. Конструкція з щільним-буфером 0,9 мм є стандартною для роботи з-лотка для з’єднання, оскільки він направляє та згортає в замкнуті лотки, тоді як конструкції з оболонкою 2,0 мм і 3,0 мм додають захист від роздавлювання та розтягування, коли хвіст постійно торкається або залишає корпус. Важчі куртки помітно важче змотати всередину лотка, побудованого навколо невеликого мінімального радіусу, що є практичним обмеженням того, наскільки далеко ви можете піднятися. Між двома методами з’єднання існує реальне рішення: 12-волоконний пучок волоконно-оптичних гільз з’єднується індивідуально, що підходить для змішаних або поетапних завершень, тоді як стрічка закінчується масовим з’єднанням, що є значно швидшим у масштабі, але вимагає стрічкового волокна на вхідній стороні та відповідного режиму захисту з’єднання. Замовлення стрічки в установку, завершену для індивідуального зрощування, перетворює економію праці на трудове покарання.

Залежно від специфікації проекту кольоровий код кіски з 12 волокон може відповідати TIA-598 або конвенції IEC. Назвіть стандарт у рядку специфікацій, а не пишіть «стандартні кольори», і перевірте його на послідовність, уже встановлену у кадрі, оскільки кадр, заповнений відповідно до двох угод, уповільнює кожне майбутнє відстеження помилки. Ця перевірка належить до приймання ODF та управління волокном, а не при першій несправності.

Довжина – це поле, яке найчастіше заповнюється за звичкою, і це арифметика, а не перевага. Візьміть шлях маршрутизації від точки з’єднання до закінчення, додайте провисання, яке вимагає лоток для намотування за вказаного мінімального радіусу вигину, додайте допуск на обслуговування, а потім округліть до наступного стандартного кроку. Відпрацьована ілюстрація: маршрут довжиною 1,2 м, дві котушки в лотку, заявлений мінімальний радіус якого становить 30 мм (приблизно 0,19 м волокна на виток, тобто 0,38 м), плюс 0,1 м на кінці, дає 1,68 м, що стає порядком 2,0 м. Замовте нижче цього, і волокно виходить за межі вигину, створюючи затухання, яке з’являється лише після закриття лотка. Порядок значно перевищує його, і надлишок забиває касету, перешкоджаючи подальшій роботі. Та сама арифметика вирішує, чи має сам корпус місткість, яка є точкоювибір патч-панелі та корпусуперестає бути окремим рішенням від специфікації волоконно-оптичних косичок.

Вибір куртки перш за все залежить від протипожежного коду. ПВХ є загальноприйнятим-матеріалом загального призначення, волоконно-оптичний кінець LSZH вказується там, де токсичність диму та непрозорість у закритих приміщеннях регулюються, а позначення OFNR та OFNP застосовуються там, де обов’язково дотримуються переліки стояків і камер. Це рішення щодо відповідності, а не ефективності. Напишіть перелік, який вимагає ваш місцевий будівельний, електричний і протипожежний кодекс, а не назву матеріалу, оскільки вимоги відрізняються залежно від юрисдикції та специфікації проекту.

Стандартний внутрішній волоконно-оптичний кінець не створений для прямого виходу на вулицю, і ми б краще сказали це до замовлення, ніж після. У ньому відсутній -стійкий до ультрафіолетового випромінювання, -стійка до атмосферних впливів оболонка та посилення, необхідні для витримки змін температур, проникнення вологи та механічних навантажень. «Зовнішній» також не є однією умовою, а броньований і водонепроникний не є взаємозамінними відповідями. Ультрафіолетове опромінення впливає на хімічний склад оболонки, стояча вода або конденсація сприяє герметизації та захисту від проникнення, ризик гризунів і механічного впливу сприяє бронюванню, а діапазон температур визначає як вибір матеріалу, так і кваліфікацію, на яку було перевірено збірку. Укажіть умови, які бачитиме збірка, і запустіть будівництво.

Механічні межі знаходяться в тому ж рядку, що і власні номери збірки. Показники натягу, наведені для зовнішнього-магістрального кабелю заводу, не передаються на короткий з’єднувальний вузол, обмежувальними параметрами якого є показник розтягування хвостового кабелю та сила утримання з’єднувача на кінцевому кінці. Вимагайте обидва з таблиці даних конкретної конструкції, яку ви замовляєте, і вимагайте їх для SKU, а не для сімейства продуктів.

Telcordia GR-326-CORE – це облікові дані, які найчастіше цитуються та найчастіше неправильно застосовуються в цій категорії продуктів. Він встановлює загальні вимоги до з’єднувачів, що використовуються для з’єднання одномодових оптичних волокон, і до виготовлених з них вузлів перемичок (Telcordia). З’єднувачі, що встановлюються на місці, описані окремо в GR-1081, а засоби для чищення роз’ємів – у GR-2923.

Документ, який найчастіше цитується поруч із ним, цитується неправильно.GR-1435-CORE – це «Загальні вимоги до багатоволоконних оптичних з’єднувачів», що означає багатоволоконний, а не багатомодовий.Він стосується багато-волоконних з’єднувачів, таких як збірки типу MPO-, і його тема все ще одно-модовий. Велика частина літератури постачальників транскрибує його як багатомодовий аналог GR-326, і покупці успадковують помилку у своїх власних запитах пропозицій. Якщо постачальник пропонує документацію GR-326 для підтримки багатомодового волоконно-оптичного кабелю, правильною відповіддю буде не запитувати GR-1435. Необхідно визнати, що жоден документ Telcordia GR у цьому сімействі не стосується продукту, і замість цього вказати прийнятність класів продуктивності IEC і даних випробувань партії.

Підтвердження кваліфікації та підтвердження доставки не є одним і тим же документом

Звіт про кваліфікацію GR-326 описує конструкцію роз’єму, яка витримала режим випробування; у ньому нічого не сказано про прибуття ролика наступного місяця. ISO 9001 засвідчує, що виробничий процес задокументований і контрольований, а не те, що будь-яка партія відповідає оптичним специфікаціям, а CE та RoHS є-деклараціями доступу до ринку та речовин. Те, що описує ваше відправлення, — це тестовий запис, прив’язаний до вашої партії, із зазначенням методу вимірювання, довжини хвилі, основи вибірки та ідентифікатора партії. Запитуйте кваліфікацію третьої сторони, коли ви затверджуєте дизайн роз’єму в стандарті мережі. Попросіть надати записи партій, коли ви приймаєте замовлення на волоконно-оптичну косичку. Плутаючи ці два, покупці отримують вражаючий сертифікат і неперевірену котушку.

Ті самі дев’ять полів створюють суттєво різні оптичні та механічні вимоги залежно від місця розміщення продукту. Обидва стовпці нижче є ілюстративною початковою специфікацією, виведеною з викладених припущень, а не універсальною вимогою.

Припущення та те, як вони дають оцінку.Стовпець GPON передбачає, що бюджет PON класу B+ становить 28 дБ, спліттер 1:32 споживає приблизно 17,5 дБ, близько 5 дБ втрат у волокні та з’єднанні та дві сполучені пари роз’ємів. Це залишає кілька дБ нерозподіленими, тому класу C достатньо, а вказівка ​​рівня B купує маржу, яка не потрібна посиланню. Стовпець центру обробки даних передбачає бюджет каналу близько 2,6 дБ при запланованій швидкості та охопленні, приблизно 1,0 дБ втрати волокна та з’єднання, 0,6 дБ утримується як інженерний запас, а чотири сполучених пари ділять решту 1,0 дБ. Це допускає середнє значення 0,25 дБ на пару, яке повністю споживає клас C без запасу, тоді як середнє значення 0,12 дБ класу B залишає місце для старіння та повторного -парування. Змініть коефіцієнт розподілу, кількість пар або зарезервовану маржу, і разом із цим зміниться рекомендація щодо оцінки. Оцінка є результатом бюджету, а не атрибутом програми.

З нашого боку, дев’ять полів відображаються на етапах виробництва, які залишають записи: перевірка вхідного волокна та наконечника, розколювання та очищення, збірка з’єднувача з-контрольованою затвердінням, окремі програми полірування для UPC та APC, автоматизована перевірка-лицьової поверхні та оптичне тестування на внесені втрати, зворотні втрати, безперервність, полярність, послідовність кольорів і довжину перед остаточним маркуванням. Які з цих записів варто вимагати, залежить від розгортання та практичних відмінностей між нимиСередовища FTTH, ODF і центри обробки данихвирішити, чи потрібні вам дані за-позицію чи статистика партії.

Напишіть дев’ять рядків. У рядку 4 вкажіть метод вимірювання та ступінь затухання окремо від вимог щодо зворотних втрат, у рядку 5 вкажіть рік випуску та регулююче правило приймання, зробіть тип полірування канал-широким, а не для кожного елемента, обчислюйте довжину за корпусом і вимагайте значення міцності на розтягнення та утримування для SKU, а не для сімейства. Лише це усуває більшість суперечок щодо доставки, які породжує ця категорія продуктів.

Для решти вимагайте документи, а не гарантії. Доступно за замовленням: таблиці даних, записи про випробування на-позицію або на-серію із зазначенням методу вимірювання, звіти про втрати при внесенні та повернення, пакувальні листи та сертифікати відповідності. Ви можетеподайте запит на зразок, перевірений на відповідність вашій власній -рядковій специфікації, із записом пакетного тестування. Надішліть дев’ять полів, і ми відповімо в тому самому форматі, включно з рядками, які ми будемо повертати. Повні параметри специфікації та поля налаштування перелічені наволоконно-оптична косичка сторінка продукту.
