Встановлення волоконно-оптичних кабелів у приміщенні та на вулиці

Команда Evolux Fiber · Лютий 2026 · 10 хвилин читання

Встановлення волоконно-оптичної мережі є критично важливим кроком у створенні високо-продуктивних мереж. Вибір правильного кабелю забезпечує ефективну передачу даних, довговічність і довговічність у різних середовищах. У цьому посібнику описано встановлення волоконно-оптичних кабелів усередині приміщень та зовнішніх волоконно-оптичних кабелів із практичними порадами для кожного сценарію.

Новачок у волоконній оптиці? Ви можете перевірити нашОснови оптоволоконного роз’ємуперший.

Типи волоконно-оптичних кабелів за застосуванням

Волоконно-оптичні кабелі класифікуються залежно від середовища їхнього розгортання: всередині та на вулиці. Кожен тип розроблений зі спеціальними функціями для роботи в різних умовах.

Внутрішні волоконно-оптичні кабелі

Внутрішні волоконно-оптичні кабелі зазвичай використовуються в будівлях, офісах і центрах обробки даних. Ці кабелі гнучкі, легкі та розроблені з-вогнестійких матеріалів відповідно до норм безпеки. Вони відчувають менший вплив на навколишнє середовище, ніж кабелі для зовнішнього використання, але повинні відповідати суворим стандартам пожежної безпеки.

Вогнестійкість має більше значення, ніж більшість людей усвідомлюють. Під час пожежі в будівлі неправильно підібрана оболонка кабелю може виділяти токсичні випари або поширювати полум’я через приміщення для обробки повітря. Відповідно до статті 770 NEC (Національний електричний кодекс) ось що вам потрібно знати про рейтинги:

Використання неправильного рейтингу – це не просто порушення коду. Ми бачили, як інсталятори прокладають кабель OFNR через камери, щоб заощадити кілька центів за фут. Будівельний інспектор ловить це, все виривається та переробляється за допомогою належного кабелю. Зрештою «економія» коштує приблизно в 10 разів більше.

Зовнішні волоконно-оптичні кабелі

Зовнішні кабелі стикаються з абсолютно іншими проблемами-перепади температури від -40 градусів до +70 градусів, проникнення вологи, погіршення ультрафіолетового випромінювання, фізичний стрес, а іноді гризуни прогризають оболонку. Ці кабелі міцніші з броньованими оболонками та водонепроникними матеріалами.

Підземні оптоволоконні кабелі

Ці кабелі протягують через труби, закладені на глибину від 1 до 2 метрів. Труба забезпечує фізичний захист, але з часом волога все одно проникає всередину-ось чому підземні кабелі потребують водо-блокуючого гелю або сухої-блокуючої стрічки всередині. Оболонки, сумісні-з мастилами, допомагають зменшити тертя під час тривалого протягування через систему трубопроводів.

Прямо закладені кабелі

На відміну від підземних кабелів, кабелі, закопані в землю, йдуть у землю без труб. Їм потрібна посилена броня-гофрована сталева або алюмінієва стрічка-, щоб витримати тиск ґрунту та пошкодження гризунами. Пропозиції Evoluxброньовані кабеліз підвищеним захистом, спеціально розробленим для прямих поховань.

Повітряні кабелі

Повітряні кабелі висять між стовпами або прикріплюються до будівель. Вони захищені від підземних небезпек, але натомість стикаються з вітровим навантаженням, накопиченням льоду та постійним ультрафіолетовим випромінюванням. Самонесучі-конструкції з вбудованим-сталевим дротом є стандартними-месенджер несе вагу кабелю, а оптичні волокна залишаються захищеними всередині.

Підводні кабелі

Для підводного розгортання в річках, озерах або прибережних районах кабелі потребують чудової водостійкості. У більшості випадків використовується кілька бар’єрів: трубки,-наповнені гелем, стрічки,-які набухають у воді, і герметична конструкція. Важка броня захищає від ударів якоря.

Перед-планування встановлення

Ось те, на чому більшість посібників не наголошує: планування запобігає приблизно 95% проблем зі встановленням. Не технічні проблеми-планування. Хтось забув перевірити, чи наявний трубопровід уже заповнений. Хтось не зрозумів, що для переходу дороги потрібен дозвіл. Хтось замовляв кабель довжиною 20 метрів.

Перш ніж щось замовляти, пройдіть весь маршрут і оформіть документи:

Загальна відстань- вимірювати, не оцінювати. Додайте 10-15% для слабини та варіантів маршрутизації.

Перешкоди- стіни, стелі, існуючі комунікації, переїзди

Екологічні умови- чи буде воно піддаватися впливу екстремальних температур? Волога? Хімічні речовини?

Існуюча інфраструктура- чи можете ви використовувати існуючі канали, кабельні лотки чи шляхи?

Потрібні дозволи- дозволи на розкопки, дозволи на будівництво,--угоди про право проїзду

Для зовнішніх робіт телефонуйте811(у США), щоб визначити місцезнаходження існуючих підземних комунікацій перед будь-якими копаннями. Це передбачено законодавством, і зіткнення з газопроводом або кабелем живлення створює серйозні проблеми.

Найкращі методи встановлення оптоволокна

Оптоволоконні кабелі мають великі переваги-висока пропускна здатність, низькі втрати, стійкість до електромагнітних перешкод. Але ці переваги з’являються лише тоді, коли встановлення виконано правильно. Ось цільові поради щодо різних сценаріїв встановлення.

Монтаж оптоволокна в приміщенні

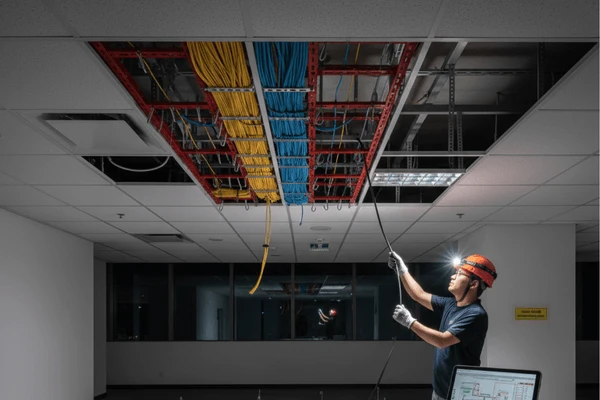

Монтаж стелі та фальшпідлоги

Підвісні стелі та фальшпідлоги є, мабуть, найлегшими місцями для проведення оптоволокна. Стельові панелі зазвичай можна штовхнути вгору та відсунути вбік, що дасть вам доступ до прокладання кабелів зверху. Плитка для фальшпідлоги піднімається таким же чином.

Кабелі в цих місцях мають бути добре-закріплені та організовані. Використовуйте лотки, J-гачки або ремінці-липучки-на відстані приблизно 4–5 футів один від одного на прямих трасах із додатковими опорами при зміні напрямку.

Люди забувають про одну річ: прикріпіть опори до конструкції будівлі, а не до стельової решітки. Решітка призначена лише для утримання ваги плитки. Ми бачили, як секції стелі опускалися, коли до сітки з часом приєднувалося занадто багато кабелів. Це не відбувається відразу-потрібні місяці чи роки накопиченої ваги-але коли це відбувається, воно знімає все, що лежить під собою.

Кілька інших речей, на які слід звернути увагу при монтажі стелі:

Не прокладайте кабелі безпосередньо на стелі. Вони провиснуть і, зрештою, впадуть.

Не затягуйте блискавку занадто туго. Створює точки стресу, які пізніше викликають проблеми. Ліпучки працюють краще.

Тримайте оптоволокно від кабелю живлення принаймні на 12 дюймів. Оптоволокно стійке до перешкод, але кабелі живлення виділяють тепло.

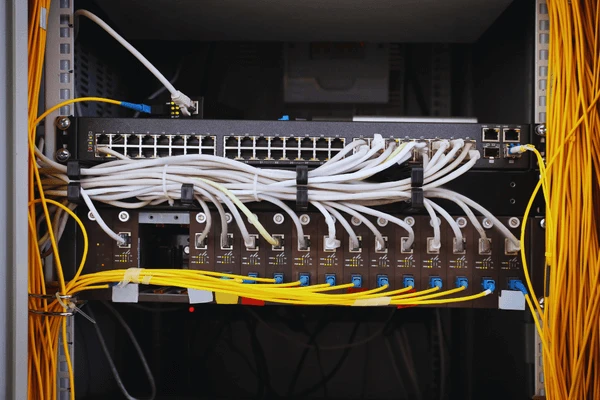

У -встановленні шаф

Необхідно впорядкувати кабелі всередині стійкових шаф. Безладні стелажі спричиняють реальні проблеми,-які важче усунути, легше щось випадково від’єднати, кошмарно вносити зміни пізніше.

використанняоптоволоконні патч-панелідля чистих точок завершення. Прокладайте кабелі через вертикальні та горизонтальні кабельні менеджери, а не дозволяйте їм драпіруватися на обладнанні. Тримайте оптоволокно та кабелі живлення на протилежних сторонах стійки.

Завжди залишайте службові петлі-додаткові кабелі згорнутими для майбутнього використання. Без провисання навіть переміщення обладнання на кілька дюймів може вимагати протягування нових кабелів.

Установка стояків

Вертикальні прокладки кабелю між поверхами складні через вагу кабелю. Сам кабель може з часом розтягнутися, якщо його не підтримувати належним чином.

Використовуйте мінімальний кабель із номінальним рейтингом OFNR для стояків-OFNP, якщо стояк з’єднується з камерами припливу. Підтримуйте кабелі через регулярні проміжки часу за допомогою волоконно-оптичних затискачів. Звичайні металеві затискачі можуть розчавити волокно, якщо їх занадто затягнути.

Ось порада, яка заощадить багато зусиль: починайте з верхнього поверху і тягніть вниз, а не вгору. Витягування кабелю вгору бореться з силою тяжіння протягом усього шляху, і навантаження збільшується з кожним метром, який ви тягнете. Тягнувши вниз, гравітація допомагає, а не бореться з вами.

Можливо, процедури поводження з кабелем різних виробників дещо відрізняються. Тому перевірте паспорт кабелю щодо максимального вертикального підйому без опори та спершу дотримуйтеся їхніх інструкцій.

Зовнішня установка оптоволокна

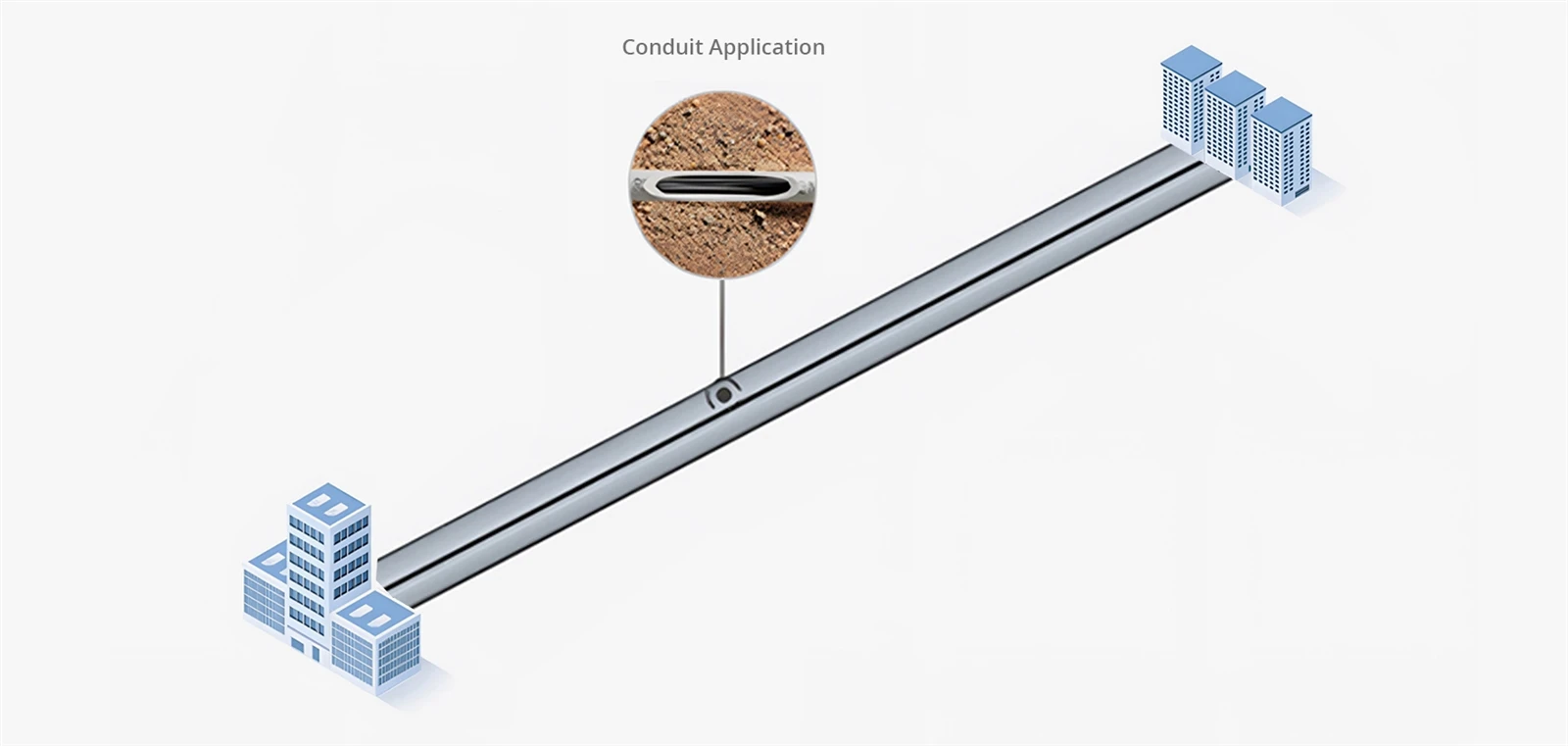

Монтаж трубопроводу

Трубопровід забезпечує хороший довготривалий-захист зовнішніх кабелів, але після його встановлення вносити зміни складно та дорого. Ретельно сплануйте маршрут заздалегідь.

Під час протягування кабелю через трубопровід тримайте всі точки переходу плавними. У розподільних коробках і ручних отворах не дозволяйте кабелям спиратися на гострі краї-додайте короткий шматок гнучкого каналу або внутрішньої труби, щоб направляти кабель навколо кутів. Ящики для витягування розбивають великі партії на керовані сегменти та дають вам доступ для майбутньої роботи.

Завжди вставляйте тяговий трос у трубопровід під час встановлення. Він вам знадобиться пізніше. Використовуйте-мастило, сумісне з волокнами, для довгих перетягувань-гель-на водній основі добре працює, але переконайтеся, що він сумісний із матеріалом оболонки кабелю.

Примітка:Внутрішній радіус вигинів кабелепроводу повинен бути принаймні в 10 разів більше зовнішнього діаметра кабелю. Для звичайного 8-мм зовнішнього кабелю це мінімальний радіус вигину 80 мм. Відстань між точками витягування кабелепроводу має бути обмежена 100 футами, з не більше ніж двома вигинами на 90 градусів на сегмент. Перевищення цих обмежень різко збільшує тягнуче натяг.

Техніка «Фігура-8».

Для справді довгих тяг-кілька сотень футів або більше-не намагайтеся зробити це все одразу. Потягніть до проміжної точки, викладіть зайвий трос у вигляді восьмерки (не кругової, яка створює скручування), а потім продовжуйте тягнути. Це розподіляє натяг і запобігає перевищенню максимальної потужності тягового зусилля кабелю.

Пряме підземне встановлення

Пряме закопування кладе кабель прямо в землю без трубопроводу. Вам обов’язково потрібен броньований кабель, призначений для прямого закопування-звичайний зовнішній кабель не проживе більше року чи двох.

Перед копанням телефонуйте811щоб знайти існуючі комунікації. У більшості випадків це вимагається законом. Зіткнутися з газопроводом або оптоволоконною магістраллю в кращому випадку дорого, а в гіршому – небезпечно. Отримайте дозволи на розкопки-більшість юрисдикцій вимагають їх.

Глибина закопування залежить від місця розташування:

Завжди ховайте нижче межі промерзання для вашого регіону. Цикли замерзання-відтавання можуть зрушити ґрунт і пошкодити кабелі, закладені надто дрібно.

Після розміщення кабелю спочатку засипте його піском або дрібним ґрунтом-без каміння безпосередньо на кабелі. Встановіть попереджувальну стрічку приблизно на 12 дюймів вище. Задокументуйте точний маршрут за допомогою GPS-координат або детальних вимірювань. Хтось подякує тобі через багато років, коли йому знадобиться його знайти.

Монтаж антен

Антенна установка підвішує кабелі між опорами. Уникає витрат на копання траншей, але піддає кабелі впливу -вітру, льоду, сонця та коливань температури.

Самонесучі-кабелі з інтегрованим проводом зв’язку є стандартними. Месенджер витримує вагу та навантаження від вітру, а оптичні волокна залишаються захищеними всередині. Для встановлення поблизу ліній електропередач повністю-діелектричні самонесучі-кабелі (ADSS) використовують арамідну пряжу замість сталі, щоб уникнути небезпеки ураження електричним струмом.

Провисання між полюсами має більше значення, ніж люди усвідомлюють. Занадто туге затягування створює проблеми з напругою в холодну погоду, коли кабель стискається. Занадто вільні призводять до надмірного руху на вітрі, створюючи втому в точках кріплення. Для прольотів понад 100 метрів або в умовах суворої погоди вам, ймовірно, захочеться, щоб інженер розрахував правильний прогин.

У місцях входу кабелів у будівлі встановлюйте розширювальні петлі. Зміни температури спричиняють значне розширення та звуження-без петель, цей рух концентрує напругу в точках входу та з часом може пошкодити як кабель, так і отвори в будівлі.

Зварювання та термінація

Встановити кабелі — половина справи. Правильне їх з’єднання – друга половина.

Зварювання методом оплавлення

Зварювання плавленням сплавляє два кінці волокна разом за допомогою електричної дуги. Гарне з’єднання оплавленням майже не має втрат-зазвичай менше 0,05 дБ. Ось чому це стандарт для постійних установок.

Процес вимагає точності на кожному кроці:

Газазахисне покриття для оголення оголеного волокна. Використовуйте відповідні засоби для видалення волокон-підручні інструменти можуть пошкодити скло.

чистийголе волокно з 99% ізопропіловим спиртом і безворсові серветки. Один прохід на секцію протирання.

Розколювативолокно для створення плоскої, перпендикулярної торцевої поверхні. Якість розколу визначає якість з’єднання-якщо воно виглядає порізаним, скошеним або шорстким, зачистіть ще більше та повторіть спробу.

Запобіжникшляхом розміщення волокон у зварювальному пристрої. Він автоматично вирівнює їх і застосовує дугу.

Захищатиз’єднання з термоусадочною муфтою. Незахищені зварювальні з’єднання надзвичайно крихкі.

Якщо сплайсер оцінює втрати вище 0,05 дБ, щось пішло не так. Краще переробити, ніж прийняти маргінальне зрощення.

На закінчення роботи, якістьволоконно-оптичні кіскиіз заводськими-полірованими з’єднувачами справді покращують кінцеві результати.

Механічне зрощення

Для механічних з’єднань замість зварювання використовуються пристосування для вирівнювання та гель-відповідності. Встановлюється швидше, не потрібне дороге термоядерне обладнання.

Компроміс: вищі втрати (0,1-0,5 дБ типово проти менше 0,05 дБ для синтезу) і нижча довгострокова-надійність у суворих умовах. Підійде для аварійного ремонту або роботи з низьким-волокном, де вартість обладнання викликає занепокоєння. Для постійної інфраструктури термоядерний синтез все ще є найкращим шляхом.

Типи конекторів

Різні програми вимагають різних роз’ємів:

нашволоконно-оптичні з'єднувачібувають усіх стандартних типів як для заводських, так і для польових терміналів.

Тестування та документація

Не пропускайте тестування. «Посилання світиться» не означає, що інсталяція правильна. Гранична інсталяція може працювати на 10G, але не працювати на 100G, або нормально працювати влітку, але випадати взимку.

Візуальний огляд

Перед підключенням перевірте кожну торцеву поверхню роз’єму за допомогою оглядового мікроскопа при 200-400-кратному збільшенні. Подивіться на наявність пилу, відбитків пальців, подряпин на сердечнику, відколів у наконечнику.

Забруднення викликає більшість проблем оптоволоконної мережі. Одне галузеве опитування показало, що це причина номер один для дзвінків для вирішення проблем. Очистіть забруднені з’єднувачі за допомогою відповідних інструментів для чищення та повторно -огляньте. Подряпини, що перетинають серцевину, означають, що конектор потребує заміни.

Тестування втрат

Набори для тестування оптичних втрат вимірюють загальні внесені втрати від -до-кінця. Порівняйте виміряні результати з очікуваними втратами:

Очікувані втрати=(довжина волокна × затухання) + (з’єднувачі × 0,3 дБ) + (з’єднання × 0,1 дБ)

Типове затухання волокна:

Один-режим на 1310 нм: 0,35 дБ/км

Один-режим на 1550 нм: 0,25 дБ/км

Багатомодовий при 850 нм: 3,0 дБ/км

Якщо виміряні втрати значно перевищують розраховані, щось не так. Знайдіть його, перш ніж прийняти встановлення. Стандарт TIA-568 передбачає конкретні бюджети втрат і вимоги до тестування, яких має дотримуватися більшість комерційних установок.

Тестування OTDR

OTDR (оптичний час-доменний рефлектометр) надсилає світлові імпульси та вимірює відбиття, показуючи кожен з’єднувач, з’єднання, вигин і дефект уздовж зв’язку. Трасування показує вам, де саме є проблеми та наскільки серйозні.

Зберігайте траси OTDR для кожного волокна. Коли щось виходить з ладу через місяці чи роки, порівняння поточних і оригінальних слідів показує, що саме змінилося. Зберігайте документацію там, де її зможуть знайти майбутні технічні спеціалісти-а не на чиємусь ноутбуці, який залишає, коли вони змінюють роботу.

Поширені проблеми та рішення

Посилання взагалі не встановлюється

Перевірте в такому порядку: роз’єми встановлені правильно? Правильно підключено оптоволокно (відстежити фізично)? Правильна полярність TX/RX? Роз'єми чисті?

Періодичні помилки або високий рівень бітових помилок

Майже завжди одна з трьох речей: забруднені з’єднувачі, гранична оптична потужність (з’єднання працює, але немає запасу) або порушення радіуса вигину десь на шляху. Фізично огляньте трасу на наявність вузьких вигинів-всередині стійок, у місцях зміни напрямку, у будь-якому місці, де кабель був «забитий» у тісному просторі.

Раніше посилання працювало, тепер ні

Щось змінилося. Чи проводилися якісь роботи в районі? Хтось щось підключав чи відключав? Порівняйте поточну трасу OTDR з початковою базовою лінією.

OTDR показує несподівано високі втрати в один момент

Це може бути забруднений роз’єм, погане з’єднання, тугий згин або фізичне пошкодження. Почніть з прибирання. Якщо це не допомогло, фізично перевірте місце, яке визначає OTDR.

Висновок

Гарне встановлення оптоволокна зводиться до основ: правильний кабель для навколишнього середовища, дбайливе поводження, чисті з’єднання, належне тестування. Не складно, але деталі важливі. Пропустіть їх, і ви будете вирішувати проблеми роками.

Evolux Fiber надає повні волоконно-оптичні компоненти-з’єднувачі, патч-корди, роз’єми, адаптери та клемні коробки. Для ваших проектів доступні безкоштовні зразки та технічна підтримка.

Запитання щодо встановлення? Зв'яжіться з нашою командоюза допомогою.
