Типи розгалужувачів ПЛК

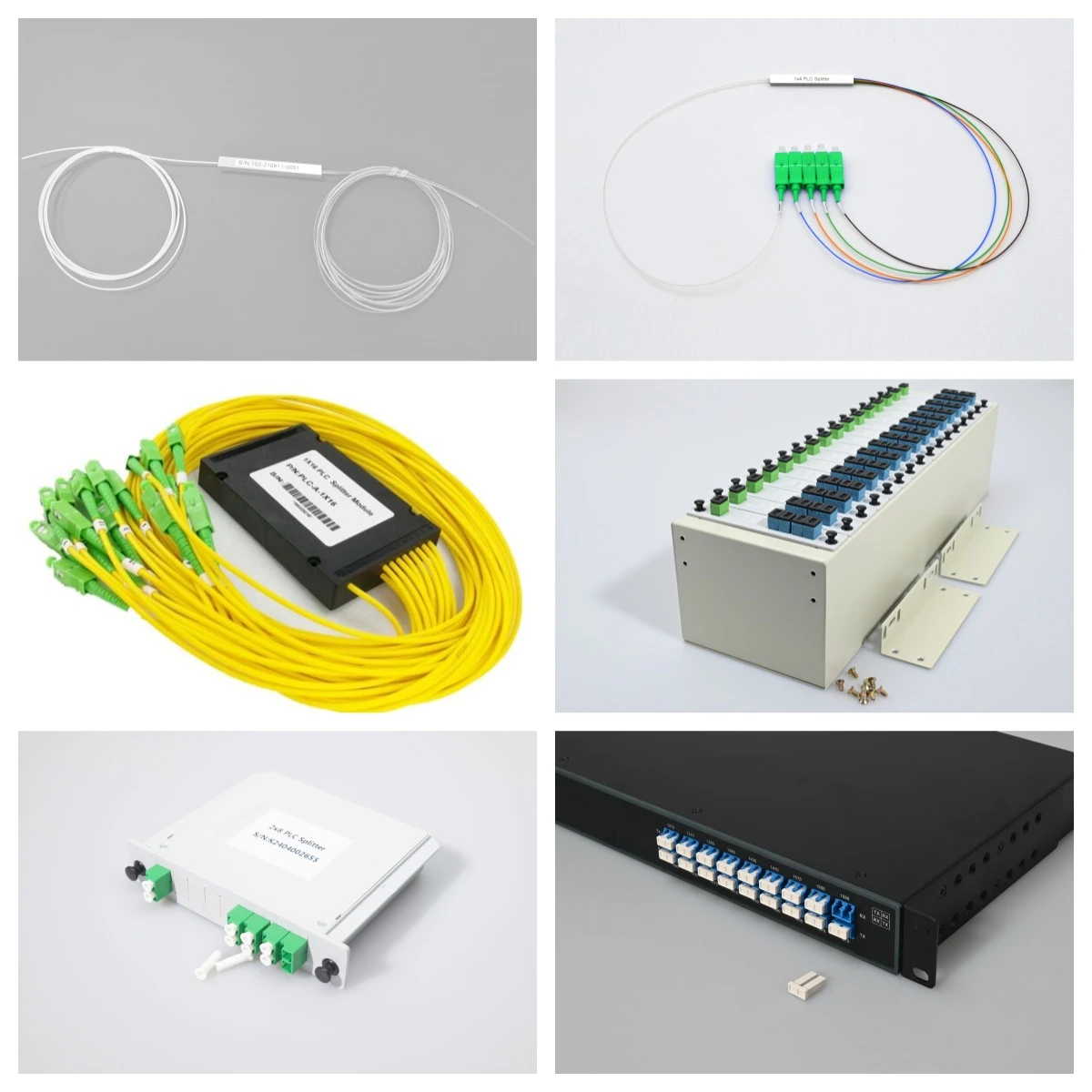

Типи розгалужувачів ПЛК в основному класифікуються відповідно до різних методів упаковки, зокрема за типом пристрою, мікроупаковкою, коробковою упаковкою (ABS, LGX), типом -підключення, установкою в стійку, установкою на стіну тощо.
Структура пристрою
Оптичний розподільник типу PLC із голим волокном залишає оголені волокна на всіх кінцях. В основному підходить для випадків, коли розбирання відбувається не часто, наприклад, коробки з’єднувальних кабелів, волоконно-оптичні розподільні панелі тощо.
Структура мікрокапсуляції
Мініатюрні оптичні розгалужувачі інкапсульовані в мініатюрні сталеві труби, і їх можна розділити на ті, що мають з’єднувальні головні та кінцеві волокна, і без сполучних головних і хвостових волокон. Роз’єми зазвичай бувають типів SC, LC, FC і ST. Можна встановлювати в розподільні коробки оптоволоконного кабелю, модульні коробки та розподільні коробки.
Розгалужувач ПЛК коробкового типу ABS
Коробкові розгалужувачі наразі є найбільш часто використовуваним типом різних операторів, причому упаковка з ABS є компактною та більш гнучкою у застосуванні.
Спліттер PLC типу LGX
LGX містить оптичний розгалужувач у невеликій металевій коробці, яку можна встановити в 19-дюймову раму 1U/2U/3U. Вхідні та вихідні термінали мають волоконну структуру, що полегшує підключення до адаптерів панелі ODF і економить час. Компактний мікроконструкція LGX дозволяє легко встановлювати його у волоконно-оптичні розподільні коробки, підрамники ODF, волоконно-оптичні клемні коробки та розподільні коробки волоконно-оптичних кабелів.
Підключіть спліттер PLC
Розгалужувач ПЛК-встановлюється та фіксується в роз’ємній коробці, а типи інтерфейсів включають SC/FC/LC тощо. Він переважно підходить для передпокоїв або зовнішніх точок розподілу в режимі доступу FTTH, зазвичай встановлюється в настінних коробках FTTH. Зазвичай використовувані розгалужувачі ПЛК 1X4, 8, 16, 32 і 2X8, 16, 32 використовуються як лотки для штекерів для встановлення в шасі, призначене клієнтом, особливо в боксах у коридорі.
Розгалужувач ПЛК, що встановлюється в стійку
Оптичні розгалужувачі, що встановлюються в стійку, призначені для встановлення в стандартній 19-дюймовій шафі та відповідають вимогам високої щільності проводки в центрах обробки даних або серверних кімнатах. Зазвичай вони упаковані в металеві коробки та легко встановлюються у волоконно-оптичній інженерії, забезпечуючи хороший захист пристроїв розгалужувачів ПЛК. Існують різні інтерфейси встановлення адаптерів, такі як роз’єми SC, LC, FC або ST. Оптичні розгалужувачі, що встановлюються в стійку, широко використовуються в FTTX проекти, кабельне ТБ системи та центри передачі даних.
