Десь на стелі вашої будівлі бездротова точка доступу потребує підключення до мережі та джерела живлення -, але найближча розетка знаходиться за дві кімнати. Проведення спеціальної електричної проводки призвело б до втрати бюджету. Це саме та проблема, яку вирішує інжектор PoE: він об’єднує дані та електроенергію в один кабель Ethernet. І коли цей кабель під’єднується до оптоволоконної магістралі -, як це відбувається в більшості сучасних комерційних мереж, - поєднання волокна-дальньої-магістралі та PoE-милі забезпечує одну з найбільш гнучких архітектур розгортання, доступних сьогодні.
Що таке інжектор PoE?
Інжектор PoE, який також називають адаптером midspan або PoE, подає електричне живлення в стандартний кабель Ethernet. Керується стандартами IEEE 802.3af, 802.3at і 802.3bt, він знаходиться між мережевим комутатором без -PoE та живленим пристроєм (PD), як-от IP-камера, телефон VoIP або бездротова точка доступу. Він приймає два входи - дані Ethernet від комутатора та живлення змінного струму від настінної розетки -, а потім виводить один кабель, який передає живлення та дані до кінцевої точки.
Мільйони застарілих комутаторів Ethernet залишаються в експлуатації. Заміна їх усіх на PoE-моделі була б марнотратною. Інжектор PoE заповнює розрив за невелику частку вартості, подовжуючи термін служби наявного обладнання, одночасно використовуючи сучасні пристрої з живленням.
Як працює інжектор PoE

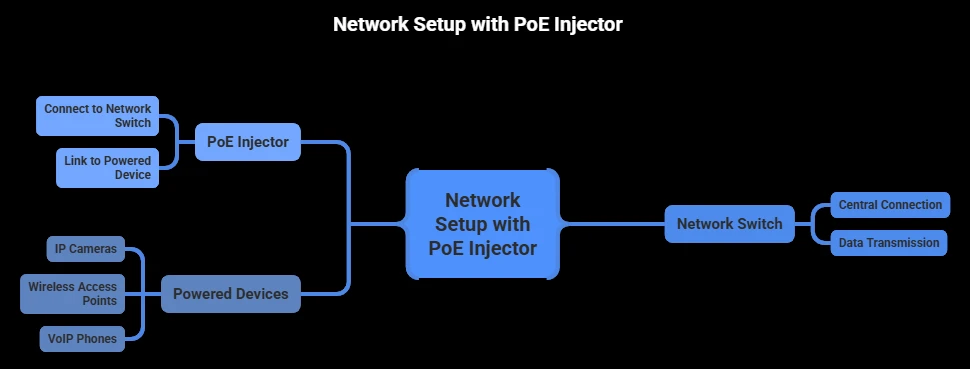

Типовий інжектор PoE має два порти RJ45 Ethernet:Дані в(підключений до вихідного комутатора або маршрутизатора) іPoE/вихід даних(підключений до пристрою з живленням). Третє з’єднання - шнур живлення змінного струму - підключається до стандартної розетки.
Внутрішній перетворювач змінного{0}}у-постійного струму перетворює живлення від розетки на регульований постійний струм, зазвичай 48–57 В для-сумісних зі стандартами моделей. Ця потужність постійного струму поєднується з сигналом даних Ethernet на вихідному кабелі. Пристрій із живленням на дальньому кінці внутрішньо відокремлює живлення від даних, використовуючи кожне для відповідної мети.
Перед початком подачі електроенергії IEEE-сумісні інжектори виконують aпроцес рукостискання: інжектор надсилає датчик низької-напруги по кабелю, і якщо PoE-сумісний пристрій відповідає правильною сигнатурою, обидва узгоджують точну потужність. Лише після успішних переговорів сила потікає. Відсутність дійсної відповіді означає відсутність живлення з інжектора -, що захищає не-обладнання PoE від випадкового пошкодження.
Активні та пасивні інжектори PoE
Ця різниця може означати різницю між безпечним встановленням і смаженим пристроєм. Анактивний інжектор PoEвідповідає стандартам IEEE 802.3af/at/bt: він здійснює квиткування, погоджує напругу та регулює доставку відповідно до потреб підключеного пристрою. Активні інжектори – це професійний-вибір.
A пасивний інжектор PoEпропускає все це. Він подає фіксовану напругу - зазвичай 24 В або 48 В - незалежно від того, що знаходиться на іншому кінці. Ні рукостискань, ні переговорів, ні безпеки. Підключення пристрою 24 В до пасивного інжектора 48 В спричиняє незворотні пошкодження. Пасивні моделі все ще обслуговують бюджетні розгортання з-апаратним забезпеченням, що відповідає напрузі, але вони вимагають ручної перевірки перед кожним підключенням.
Короткий огляд стандартів PoE
Замість того, щоб переглядати щільні документи специфікацій, використовуйте це порівняння, щоб підібрати правильний стандарт для своїх пристроїв:
| Стандартний | Загальна назва | Максимальна потужність (джерело) | Доступно на пристрої | Типові пристрої |
|---|---|---|---|---|
| IEEE 802.3af | PoE | 15.4W | ~12.95W | Базові IP-телефони, статичні камери, прості датчики |
| IEEE 802.3at | PoE | 30W | ~25.5W | Поворотні камери, подвійні-точки радіодоступу, маленькі дисплеї |
| IEEE 802.3bt тип 3 | PoE++ | 60W | ~51W | Пристрої для відеоконференцій, мульти-радіо точки доступу, світлодіодні панелі |
| IEEE 802.3bt тип 4 | PoE++ | 90W | ~71W | Тонкі клієнти, POS-термінали, цифрові вивіски, ноутбуки |
Стовпець «Доступно на пристрої» має найбільше значення під час визначення розміру інжектора. Потужність розсіюється у вигляді тепла вздовж кабелю - приблизно 15–20% втрат на повних 100-метровій лінії з якісним мідним кабелем. Завжди відповідайте або перевищуйте фактичний розіграш пристрою, а не лише етикетку стандарту.
Крок-за-Кроком: як встановити інжектор PoE
У наведеному нижче керівництві використовується IP-камера безпеки, але цей процес стосується будь-якого пристрою з PoE-живленням. Конфігурація програмного забезпечення не потрібна - Інжектори PoE є апаратним забезпеченням «підключай-і-працюй».
Спершу крок 1 - Стенд-тест.Підключаємо камеру, інжектор і включаємо верстак. Переконайтеся, що камера вмикається, отримує IP-адресу та транслює відео. Налаштуйте всі параметри, поки обладнання знаходиться в межах досяжності.
Крок 2 - Розташуйте інжектор.Розташуйте його біля свого комутатора - йому потрібен доступ до розетки змінного струму та короткий кабель Ethernet до порту комутатора.
Крок 3 - Підключіть введення даних.Проведіть кабель Cat5e, Cat6 або Cat6a від комутатора до порту Data In інжектора. Вибір правильногокатегорія патч-кабелюзабезпечує як цілісність даних, так і достатню подачу електроенергії.
Крок 4 - Підключіть вихід живлення.Проведіть другий кабель Ethernet від порту PoE/Data Out до гнізда Ethernet камери. Максимальна довжина кабелю: 100 метрів (328 футів) відповідно до специфікації IEEE.
Крок 5 - Увімкніть.Підключіть шнур змінного струму інжектора до настінної розетки. Рукостискання відбувається автоматично - камера має ввімкнутися протягом кількох секунд.
Крок 6 - Змонтувати та перевірити.Встановіть камеру назавжди, підтвердьте передачу відео та перевірте, чи активний запис.
Об’єднання оптоволокна та PoE: де дальні-перевезення зустрічаються з останньою-милею
Ось де розмова переходить від загальних порад щодо PoE до архітектури, яка фактично масштабується. Мідний Ethernet досягає максимальної відстані 100 метрів. Оптоволоконний кабель передає сигнали на кілометри без погіршення якості. У мережах, що охоплюють кілька будівель або зовнішніх територій, оптоволокно обслуговує магістраль, а мідь доставляє останній сегмент до кінцевих точок. Інжектор PoE розташований саме в тій точці переходу-до-міді, що робить його одним із стратегічно найважливіших пристроїв у гібридній мережі.
У таблиці нижче показано, чому ця гібридна архітектура перевершує чисту мідь:
| Параметр | Лише мережа-Copper | Оптоволоконна магістраль + PoE Last-Mile |
|---|---|---|
| Максимальна відстань передачі | 100 м на сегмент | Кілометри (волокно) + 100 м (мідь) |
| Пропускна здатність | Типова швидкість 1–10 Гбіт/с | 10–100 Гбіт/с по оптоволоконній магістралі |
| Сприйнятливість до електромагнітних перешкод | Високий (мідь нагадує-антену) | Нуль на сегментах волокна |
| Масштабованість | Обмежується довжиною кабелю | Розгалужувачі ПЛК забезпечують розгалуження до десятків кінцевих точок |
| Подача електроенергії | PoE на кожному сегменті | PoE лише на останній-милі міді (більш ефективний) |
Де фізично розташований інжектор PoE у цих мережах? Прямо в тому місці, де волокно стає мідним. У розгортанні FTTP оптичний сигнал надходить через оптоволокно з точним закінченнямволоконно-оптичні з'єднувачіна медіаконвертері або ONT. Вихід Ethernet подається безпосередньо на інжектор PoE, який живить камери, точки доступу або телефони без додаткової електричної проводки на будь-якій кінцевій точці.
Така ж логіка застосовна до масштабу. Коли одна оптоволоконна магістраль обслуговує кількох орендарів, - розділяютьсяволоконно-оптичні розгалужувачі PLCв окремі рядки - кожне приміщення отримує власне ONT, власну передачу обслуговування Ethernet і власний інжектор PoE, що живить локальні пристрої. Роль інжектора ніколи не змінюється: він з’єднує канал-лише даних Ethernet і пристрій, якому потрібні дані та живлення.
Усередині стелажів для обладнання візерунок повторюється в меншому фізичному масштабі. Техніки прокладають оптоволокноволоконно-оптичні клемні коробкиі патч-панелі, потім використовуйтеволоконно-оптичні адаптеридля з'єднання з'єднань між магістральними кабелями та розподільними лініями. Після переходу сигналу на мідь на виході патч-панелі інжектор PoE додає потужність до певних портів - повного оновлення комутатора PoE не потрібно.
Відсутня ланка: медіаконвертери PoE Fiber
Стандартний медіаконвертер перетворює оптичні сигнали в електричні сигнали Ethernet і навпаки -, алеОптоволоконний медіаконвертер PoEйде на крок далі. Він поєднує перетворення-на-мідь і ін’єкцію PoE в одному пристрої, повністю усуваючи потребу в окремому інжекторі PoE.
Це важливо для-розгортання в реальному світі. Розглянемо гараж, де IP-камери розташовані за 500 метрів від найближчої мережевої шафи. Мідь не може досягти такої відстані. Оптоволоконний медіаконвертер PoE на вході в гараж приймає вхідну оптоволоконну лінію та виводить Ethernet-з’єднання з підтримкою PoE-прямо на камеру. Один пристрій, один кабель до камери, немає розетки на камері.
Оцінюючи оптоволоконні медіаконвертери PoE, підтвердьте стандарт PoE (802.3af/at/bt), перевірте тип волокна (одномодове-чи багатомодове) і підберіть тип роз’єму до вашої інфраструктури. Якістьволоконно-оптичний патч-корду цій точці передачі безпосередньо впливає на якість сигналу та -довгострокову надійність.
Інжектор PoE проти комутатора PoE: який вам потрібен?
Комутатор PoE має PoE, вбудований у кожен порт - живлення та дані постачаються стандартно без додаткового обладнання. Це робить його ідеальним, коли більшість підключених пристроїв потребують PoE. Але це також означає заміну наявного комутатора без -PoE, який передбачає більшу початкову вартість і може бути непотрібним, якщо живлення потрібне лише невеликій кількості пристроїв.
Інжектор PoE додає можливість PoE по одному порту за раз. Потрібно підключити одну IP-камеру на вході до складу? Один портовий інжектор PoE впорається з цим за 15–30 доларів США, не торкаючись решти вашої мережі. Додавання кількох точок бездротового доступу до невеликого офісу? Мульти-портовий гігабітний інжектор PoE (4 або 8 портів) покриває роботу, зберігаючи наявні інвестиції в комутатор. Точка беззбитковості зазвичай досягає приблизно 8–12 пристроїв PoE - крім цього, спеціальний комутатор PoE зазвичай стає економічно-ефективнішим і легшим в управлінні.
На що звернути увагу перед покупкою
Три фактори обумовлюють кожну покупку. по-перше,кількість пристроїв: один інжектор PoE обслуговує одну камеру або точку доступу; багато{0}}портові моделі обслуговують великі установки. по-друге,бюджет потужності: підрахуйте потужність кожного пристрою та виберіть модель, яка перевищує загальну потужність. Стандартна IP-камера споживає 8–12 Вт; камера PTZ з обігрівачем може потребувати 50 Вт+. По-третє,швидкість і напруга: Пристрої IEEE 802.3af/at/bt стандартизовані на 48 В і автоматично погоджуються, але застаріле обладнання може розраховувати на 12 В або 24 В. Також підтвердьте гігабітну пропускну здатність - гігабітний інжектор PoE запобігає вузьким місцям для кінцевих точок із високою-пропускною здатністю, таких як багато-мегапіксельні камери або точки доступу Wi-Fi 6.
Безпека, якість кабелю та надійність
IEEE-сумісні інжектори PoE належать до найбезпечніших пристроїв доставки живлення в мережі. Механізм рукостискання підтримує електричну інертність портів, доки не буде виявлено дійсний підпис PoE - відсутність ризику для випадково підключеного обладнання без-PoE.
Для-важливих установок підключіть інжектор PoE до джерела безперебійного живлення (UPS). Оскільки пристрої PoE отримують живлення через мережеве обладнання, ДБЖ на інжекторі забезпечує резервне живлення від батареї для кожної підключеної кінцевої точки одночасно.
Якість кабелю заслуговує на більше уваги, ніж зазвичай. Завжди використовуйте суцільний-мідний кабель Ethernet з рейтингом Cat5e або вище. Мідно{4}}алюмінієві (CCA) кабелі коштують дешевше, але мають вищий електричний опір - більше втрат електроенергії, більше тепла та реальний ризик пожежі в установках PoE++, які використовують 60–90 Вт. Незалежно від того, працюєте зволоконно-оптичні мережеві адаптериабо мідні кінцеві точки, якість матеріалу в кожній кінцевій точці визначає довгострокову-надійність.
Часті запитання
З: Чи пошкодить інжектор PoE пристрої без{0}}PoE?
Відповідь: Ні. Інжектори, сумісні з IEEE 802.3af/at/bt, перед подачею живлення виконують рукостискання. Відсутність дійсного підпису PoE означає відсутність живлення. Напруга зонда, що використовується під час виявлення, нешкідлива.
З: Чи можу я використовувати інжектор PoE із комутатором PoE?
В: Можна, але це зайве. Комутатор PoE уже подає живлення через свої порти, і розміщення інжектора може спричинити конфлікти узгодження. Перегляньте розділ «Інжектор PoE проти комутатора PoE» вище, щоб отримати вказівки.
Питання: Як далеко інжектор PoE може передавати живлення?
A: До 100 метрів (328 футів) відповідно до специфікації IEEE. За межами цієї відстані використовуйте розширювачі PoE або перейдіть на волоконно-оптичну магістраль із медіаконвертером на віддаленому кінці.
З: Яка різниця між інжектором PoE та розгалужувачем PoE?
A: Інжектор PoE додає живлення до кабелю Ethernet. Розгалужувач PoE виконує протилежне, - розділяючи живлення та дані з вхідного кабелю PoE на два виходи: стандартний Ethernet і окремий кабель живлення постійного струму для пристроїв без-PoE.
З: Чи впливає інжектор PoE на швидкість мережі?
В: Ні. Гігабітний інжектор PoE передає дані на повній швидкості лінії зв’язку 1 Гбіт/с із нульовою вимірюваною затримкою. Завжди підтверджуйте підтримку гігабіт у технічних характеристиках інжектора - старіші або недорогі моделі можуть мати максимальну швидкість до 100 Мбіт/с, що може стати вузьким місцем для сучасних пристроїв.
