Оптоволоконна клемна коробка (FTB) — це компактний корпус, який завершує, зрощує та організовує волоконно-оптичні кабелі в кінцевій точці кабельної лінії.Він з’єднує вхідні нитки оптоволоконних кабелів із кістями за допомогою зварювання, а потім направляє ці кіски до портів адаптера, куди вставляються патч-корди. Більшості покупців це визначення не важко. Їм важко вибрати правильний тип, кількість портів, формат адаптера та рівень захисту для конкретного середовища встановлення -, і саме з цього починається більшість проблем із розгортанням, яких можна уникнути.
Цей посібник зосереджується на рішеннях, які насправді мають значення під час визначення та встановлення оптоволоконних клемних коробок, а не на повторенні основ, які можна знайти в будь-якій таблиці даних продукту.

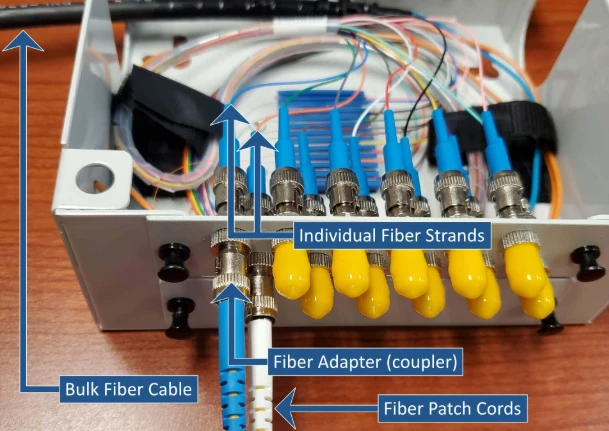

Що насправді знаходиться всередині оптоволоконної клемної коробки
Кожен FTB, незалежно від марки чи моделі, містить три функціональні групи. Корпус забезпечує фізичний і екологічний захист. Лоток для з’єднання керує з’єднанням між кабельними волокнами таволоконно-оптичні кіски. А панель адаптера представляє порти роз’ємів зовнішньому світу.
Матеріал корпусу залежить від середовища встановлення. У внутрішніх блоках зазвичай використовується ABS або суміші PC+ABS: легкі,-вогнезахисні, недорогі. Зовнішнім блокам потрібен полімер із УФ--стабілізацією з гумовими-ущільнювачами або холоднокатана-сталь з електростатичним розпиленням. Різниця не косметична. Коробка з АБС-пластику для-приміщень, встановлена на зовнішній стіні, почне крейдувати та тріскатися протягом 18 місяців у сонячному-місці, і коли ущільнювач руйнується, волога досягає лотка для з’єднання. У цей момент коробка нічого не захищає.

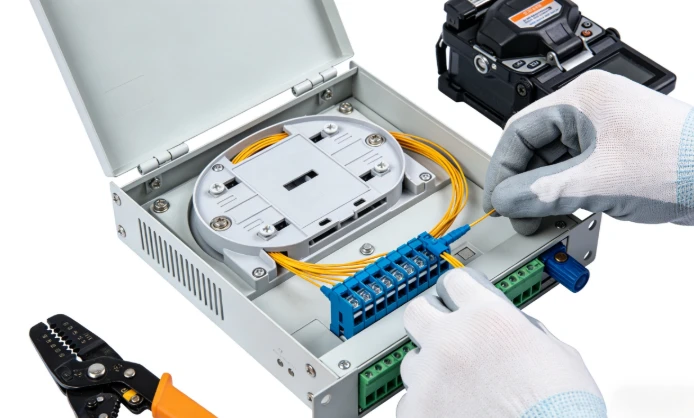

Лоток для з’єднання – це місце, де відбувається фактична оптична робота. Кабельні волокна зачищаються, розколюються та з’єднуються зварюванням у волокна кіски всередині окремих тримачів для з’єднання. Надлишок волокна згортається в петлі зберігання. Тут мають значення дві цифри: скільки з’єднань може вмістити лоток і чи забезпечують канали маршрутизації мінімальний радіус вигину. Для стандартного одномодового волокна G.652D потрібен радіус вигину не менше 30 мм. Нечутливе до вигину волокно G.657A2 витримує лише 10 мм, тому воно стало стандартним у-дизайні FTB з обмеженим простором. Лоток, який примушує волокна до більш щільних вигинів, ніж підтримує тип волокна, призведе до втрат на макрозгині -, які відображаються на трасі OTDR, але їх майже неможливо виправити без повторного-зрощення.
Перехідна панель тримаєволоконно-оптичні адаптери- розетки, які приймають комутаційні шнури від наступного обладнання. Адаптери SC/APC є стандартом для мереж FTTH і PON, оскільки їх полірування під кутом 8 градусів знижує зворотні втрати нижче –60 дБ, що має значення для якості передачі вгорі. Адаптери LC домінують у середовищах центрів обробки даних, де щільність портів є пріоритетом. Змішування типів адаптерів в одному FTB технічно можливо з гібридними адаптерами, але це створює плутанину під час обслуговування, і його слід уникати, якщо немає чіткої технічної причини. Якщо ви не впевнені, яка екосистема коннекторів потрібна вашому сайту, ця розбивкачотири загальні типи волоконно-оптичних роз'ємівохоплює компроміси.
Типи оптоволоконної клемної коробки - і коли кожен з них має сенс
Класифікація FTB не є складною, але неправильний вибір для навколишнього середовища є однією з найпоширеніших помилок закупівель. Ось що розділяє основні типи на практиці, а не лише в теорії.
FTB-настінніє робочою конячкою FTTH і розгортання-невеликих офісів. Вони кріпляться до стіни або встановлюються всередині -розподільчої шафи зі слабким струмом, підтримують від 2 до 24 волоконних жил і використовують відкидну-відкриту або знімну кришку. Встановлення займає хвилини - від двох до чотирьох гвинтів і кабельного вводу -, тому вони вказуються у великих-розгортаннях житлових будинків, де-вартість праці на одиницю має залишатися низькою. Компромісом є обмежений простір лотка для з’єднання: якщо вам потрібно інтегрувати розгалужувач ПЛК або обслуговувати понад 24 ядра, настінна -коробка швидко стає тісною.
FTB-монтовані в стійкувикористовувати стандартні 19--дюймові стійки в центрах обробки даних, центральних офісах і телекомунікаційних притулках. Вони висуваються для доступу до з’єднань, пропонують вищу щільність портів (24, 48, до 96 волокон) і підтримують архітектури крос-з’єднання та з’єднання. Додаткова вартість за одиницю виправдана в середовищах, де дисципліна управління кабелем і майбутні можливості масштабування переважують ціну корпусу.

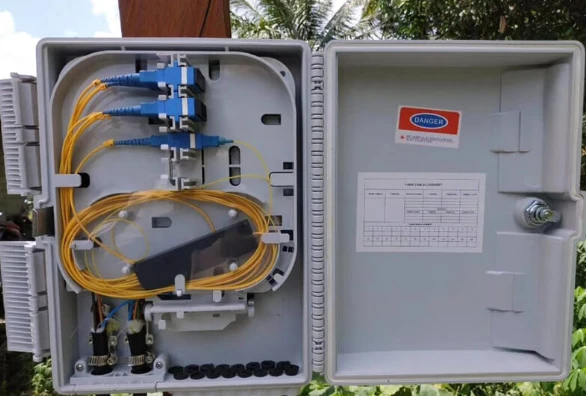

Зовнішні ФТБпризначені для кріплення-на стовпі або зовнішньої стіни-. Герметичні прокладки, корпуси, стійкі до ультрафіолетового-випромінювання, -захищене від корозії обладнання та допустима робоча температура від приблизно –40 градусів до +75 градусів. Рейтинг IP є найважливішою специфікацією тут - і однією з найбільш часто помилкових оцінок. Коробка з рейтингом IP54 працює в захищеному коридорі. Стовп біля прибережної дороги вимагає захисту IP68. Вказівка за міткою ("клас для використання на відкритому повітрі"), а не за фактичними умовами на місці, є причиною невдачі коробок у полі.
Настільні FTBце легкі, портативні пристрої для тестових середовищ, тимчасових станцій зварювання або невеликих майданчиків, де постійне кріплення є недоцільним. Вони жертвують захистом навколишнього середовища заради зручності.
Довідник швидкого вибору
| Сценарій розгортання | Рекомендований тип | Загальна кількість портів | Перехідник | Ключова вимога |
|---|---|---|---|---|
| Внутрішній FTTH (окремий будинок) | Настінне-кріплення | 4 / 8 | SC/БТР | Компактний розмір, з’єднувальний лоток для 1–2 кабелів |
| Квартира / стояк МДУ | Настінне-кріплення або зовнішнє кріплення | 8 / 12 / 24 | SC/БТР | Сумісність спліттера, кількість кабельних входів |
| Дата-центр / центральний офіс | Монтаж-на стійку | 24 / 48 / 96 | LC | Щільність портів, висувний{0}}доступ до лотка |
| Відкритий розподільний пункт | Зовнішня герметична коробка | 8 / 12 / 24 | SC/БТР | Рейтинг IP65+, стійкість до ультрафіолету та вологи |
| Тимчасовий / тестовий майданчик | Робочий стіл | 4 / 8 / 12 | Варіюється | Портативність, швидке налаштування |
Корисне емпіричне правило: заповніть ящик приблизно на 60–70% ємності в перший день. Залишковий запас поглинає майбутнє зростання без повної заміни корпусу.
Кілька вказівок «не можна» економлять більше грошей, ніж будь-яка таблиця вибору. Не використовуйте FTB для-кріплення на стіні, якщо ви вже знаєте, що розгалужувач ПЛК має поміститися всередину - простір для лотка буде в кращому випадку незначним. Не думайте, що IP65 охоплює всі зовнішні майданчики; відкриті кріплення на стовпах і прибережні місця потребують захисту IP68. І не використовуйте за замовчуванням адаптери LC лише тому, що вони менші, якщо решта сайту побудовано навколо SC/APC - виправлення невідповідності роз’єму коштує дорожче, ніж варте збільшення щільності.
Поширені помилки вибору оптоволоконної клемної коробки
Більшість проблем FTB не викликані дефектним обладнанням. Вони викликані помилками в специфікаціях, допущеними до того, як коробку було замовлено. Чотири помилки виникають постійно.
Вибір типу адаптера без перевірки наявного асортименту патч-кордів.У проектах, де FTB вказує одна команда, а патч-корди замовляє інша, це буває не так частіше, ніж слід. Адаптерна панель SC/APC марна, якщо на сайті вже є ящик, повний перемичок SC/UPC. Кутові-поліровані та плоскі-поліровані наконечники фізично з’єднуватимуться, але повітряний зазор на межі розділу створює сплеск відбиття, що погіршує продуктивність PON вгорі. Перевірте екосистему роз’єму, перш ніж зафіксувати панель адаптера.
Вибір зовнішніх боксів за маркетинговою маркою замість фактичного рейтингу IP.«Рейтинг зовнішнього використання» не є класом IP. Коробка з позначкою «зовнішня» може відповідати стандарту IP54, що означає, що вона стійка до бризок води, але не стійка до тривалого дощу чи миття під тиском. Якщо місце встановлення піддається впливу погодних умов, перевірте відповідність конкретного IP-номера умовам, з якими фактично зіткнеться коробка -, а не умовам, передбаченим специфікацією.
Недооцінка вільної потужності порту.12-ядерна коробка трохи дорожча за 8-ядерну. Заміна 8-ядерної коробки на 12-ядерну коробку через два роки – включаючи вантажівку, повторне з’єднання та час простою – коштує в рази більше, ніж різниця в ціні. Специфікація для зростання.
Ігнорування сумісності форм-фактора спліттера.Якщо план розгортання передбачає інтеграцію aОптичний спліттер PLCусередині клемної коробки розташування з’єднувального лотка та глибина корпусу повинні вміщувати модуль роз’єму -, як правило, це міні-трубка або форм-фактор касети з АБС. Не кожен FTB призначений для цього. Перевірте внутрішні розміри та конфігурацію лотка, перш ніж вважати, що розгалужувач підійде.

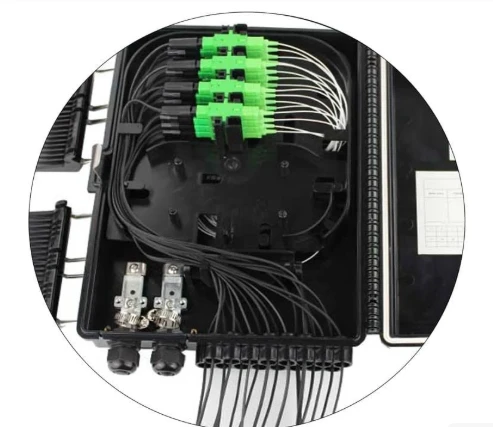

Інтеграція розгалужувачів PLC всередину оптоволоконних термінальних коробок
Більше операторів FTTH тепер поєднують функцію розділення та функцію завершення в одному корпусі. Замість того, щоб прокладати оптоволокно від окремої шафи розгалужувача до клемної коробки нижче, розгалужувач розміщується безпосередньо на лотку для з’єднання FTB. Оптоволокно фідерного кабелю підключається до входу спліттера; кожен вихід розгалужувача з’єднаний зварювальним способом до кіски, яка закінчується на панелі адаптера. Абоненти підключаються через роз’ємні кабелі, під’єднані до адаптерів передньої-панелі.
Це працює, оскільки розгалужувачі ПЛК-не залежать від довжини хвилі в робочому діапазоні 1260–1650 нм. Один інтегрований FTB може обслуговувати GPON в низхідній частині довжини хвилі 1490 нм, вгорі при 1310 нм і накладення радіочастотного відео при 1550 нм одночасно. Додаткове обладнання для фільтрації не потрібне.
Менша кількість корпусів означає менше точок з’єднання, коротші шляхи оптоволокна та простішу документацію - менше праці на установці та поточного обслуговування. Обмеженням є розмір корпусу: настінний-кріпленняволоконно-оптична клемна коробказі спліттером 1×8 залишає обмежений простір для зберігання запасних оптоволокон, тому установка має бути чистою. У проектах, де кількість портів, формат адаптера та інтеграція спліттера мають бути підтверджені разом, макет коробки має більше значення, ніж місткість заголовка в таблиці даних. Для детальної механіки того, як сигнали проходять через ці корпуси, у цій технічній інструкціїяк працює волоконно-оптична клемна коробкапокриває внутрішній шлях сигналу.
Практики встановлення та обслуговування, які справді мають значення
Два етапи інсталяції спричиняють більшість польових проблем, і обох їх можна уникнути.
Перший – це забруднене зрощення. Забруднений кінець волокна створює 0,3–0,5 дБ надлишкових внесених втрат на сплайс -, достатніх, щоб підштовхнути маргінальне з’єднання PON нижче порогу чутливості приймача. Перед розколюванням очистіть кожен кінець волокна безворсовими серветками та IPA. Огляньте за допомогою волоконного мікроскопа після розщеплення. Якщо видно будь-які забруднення, очистіть і-звільніть. Час, витрачений на цей крок, незначний порівняно з часом, витраченим на усунення несправностей з’єднання з високими -втратами після того, як коробку запечатано.
По-друге, крутний момент кабельного вводу. Над-затягування руйнує оболонку кабелю та напружує волокна всередині. Недо-затягнення забезпечує проникнення вологи протягом місяців. Дотримуйтеся значень крутного моменту, указаних виробником. Це не той крок, на якому прийнятною заміною динамометричного ключа є «затягування рукою плюс трохи».
Для поточного обслуговування оптоволоконні клемні коробки є пасивними та вимагають мінімальної уваги -, але не нульової. Практичний графік: візуальний огляд і очищення торцевих-роз’ємів кожні 12–18 місяців для встановлення всередині приміщень, кожні 6 місяців для вулиць або в суворих-середовищі. Перевірте ущільнювачі кабельних вводів на наявність тріщин або стиснення. Якщо ви зберігаєте базові записи рефлектометра OTDR для кожного блоку, траси порівняння вловлюватимуть поступове погіршення з’єднання задовго до того, як воно спричинить відключення абонента.
Часті запитання
З: Чи потрібні мені адаптери SC/APC або SC/UPC у волоконно-оптичній клемній коробці FTTH?
A: SC/APC майже у всіх випадках. Архітектури PON чутливі до зворотних відбитків, а кутова наконечник SC/APC забезпечує зворотні втрати нижче −60 дБ порівняно з −50 дБ SC/UPC. Єдиним поширеним винятком є активне розгортання Ethernet-to-точка, де бюджет відображення є більш поблажливим.
Питання: Яка різниця між оптоволоконною клемною коробкою та волоконно-оптичним з’єднанням?
A: Оптоволоконна клемна коробка закінчує волокна та представляє з’єднані порти адаптера для доступу до патч-корду. Закриття з’єднання захищає з’єднання-проміжку між двома сегментами кабелю, але не забезпечує доступу до з’єднувача. Якщо вам потрібно підключити патч-корди або скинути кабелі на місці, вам потрібна клемна коробка. Якщо ви просто з’єднуєте дві кабельні траси в підземному або надземному місці, закриття для з’єднання є правильним продуктом.
З: Як вибрати між 8-ядерними, 12-ядерними та 24-ядерними FTB?
A: Порахуйте волокна, які вам потрібно завершити сьогодні, а потім додайте 30–50% для майбутнього зростання. Для одно-сімейного падіння FTTH зазвичай потрібен 4-ядерний або 8-ядерний блок. Стояк MDU, який обслуговує 6–8 блоків, потребує 12 або 24 ядер. Якщо розгалужувач ПЛК буде встановлено всередині коробки, кількість виходів розгалужувача визначає мінімальні вимоги до портів - розгалужувач 1×8 потребує щонайменше 8 вихідних портів плюс будь-які прохідні волокна.
Питання: Чи достатньо IP65 для всіх зовнішніх установок оптоволоконної клемної коробки?
A: IP65 підходить для більшості захищених відкритих місць - під карнизами, у вуличних шафах або на стінах будівель із певним захистом зверху. Для повністю відкритих кріплень на стовпах, берегових установок або місць із сильним пилом або промисловими частками безпечнішим вибором є IP68 із гумовими -ущільнювачами. Різниця у вартості невелика порівняно з вартістю заміни поля.
Питання: Чи може одна термінальна коробка підтримувати як зварювання волокна, так і монтаж розгалужувача ПЛК?
A: Так, багато моделей призначені для цього. Лоток для з’єднання повинен мати спеціальну зону або монтажний кронштейн для міні-трубки або розгалужувача касети з АБС. Перевірте внутрішні розміри, перш ніж замовляти - не всі корпуси FTB мають достатню глибину для розміщення модуля розділювача разом із стандартними тримачами для з’єднання та петлями для зберігання оптоволокна.
