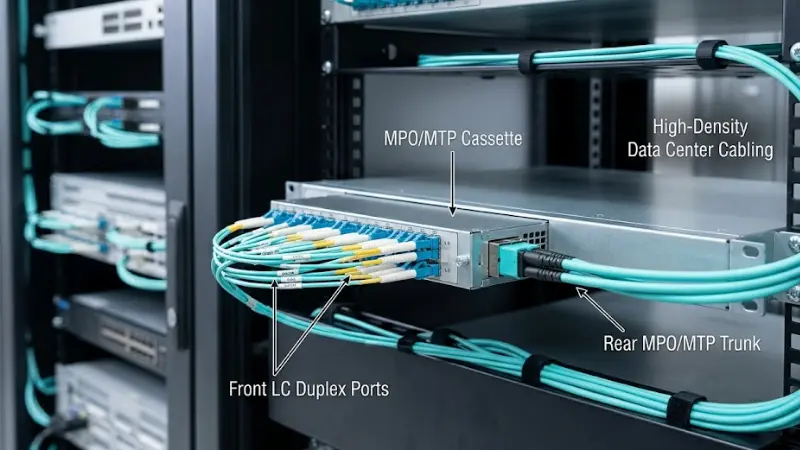

Тканини центрів обробки даних стають щільнішими та швидшими. У міру того, як шафи заповнюються, а зв’язки переміщуються від 10G до 40G, 100G і далі до 400G, запуск окремих дуплексних перемичок із точки-до-точки припиняє масштабування - шляхи заповнюються, маркування руйнується, і кожен рух або додавання перетворюється на полювання за пучком ослаблених шнурів. Це проблема, для вирішення якої створена касета MPO/MTP.
Касета MPO/MTP приймає -волокно-магістральний канал і розбиває його на звичні порти LC або SC, до яких фактично підключаються ваші комутатори та сервери. Добре зроблено, це дає вам -високу щільність виправлень, які швидко встановлювати, передбачувано підтримувати та готові до міграції. У цьому посібнику пояснюється, що це за модулі, типи та конфігурації, які ви побачите, як працює полярність, де вони підходять і як вибрати один, не замовляючи неправильну частину. Якщо ви все ще порівнюєте з’єднувачі масиву з дуплексом, наш оглядLC проти MTP/MPO у -конструкціях високої щільностіє корисним компаньйоном.
Що таке касета MPO/MTP?

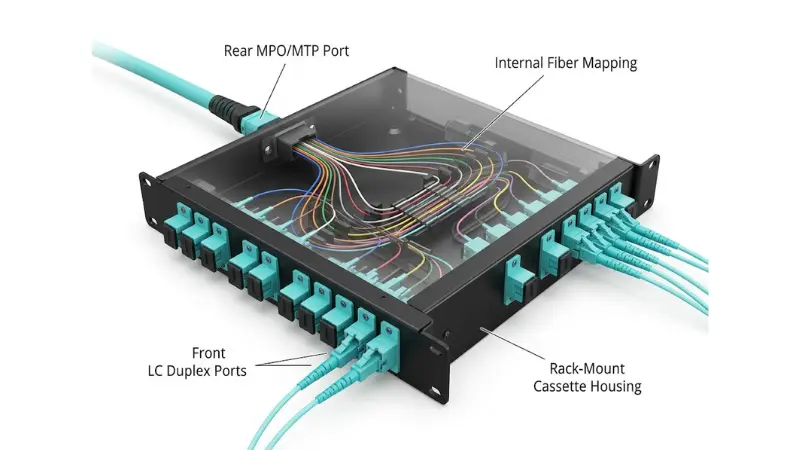

Касета MPO/MTP — це попередньо-термінований оптоволоконний модуль,-монтований у стійку. На задній панелі є один або кілька адаптерів масиву MPO/MTP - магістральний інтерфейс -, а на передній панелі розміщено ряд адаптерів LC (зазвичай дуплекс) або SC для налагодження. Усередині корпусу коротка стрічка або фуркація відображає кожне положення волокна в масиві на певний передній-порт.
Це внутрішнє відображення – це вся суть: воно фіксується на заводі та перевіряється перед відправкою, тому співвідношення між позиціями заднього масиву та передніми портами є передбачуваним. Ця передбачуваність також є причиною того, чому полярність (про яку йдеться нижче) потрібно планувати як систему, а не фіксувати на місці. У типовій компоновці задній порт MPO/MTP розміщує -волокно-магістральну магістраль, а передні порти LC або SC дають обладнанню чистий стандартний інтерфейс для підключення.

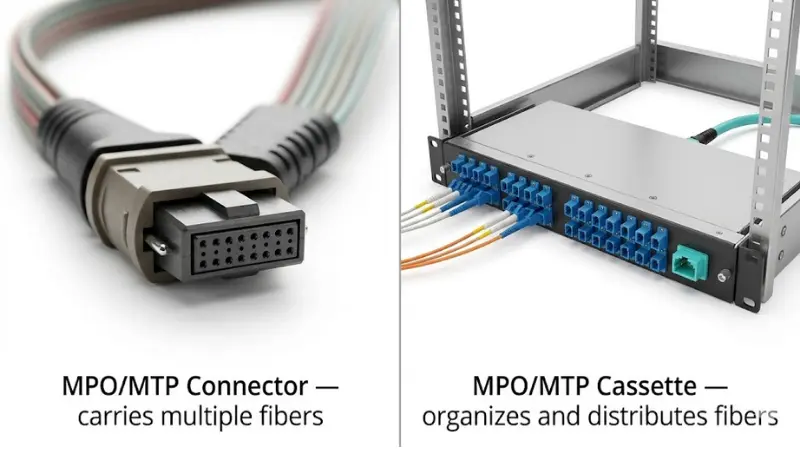

Роз’єм MPO/MTP проти касети MPO/MTP
Ці два терміни використовуються вільно, але це не одне й те саме.
АнMPO роз'єм(Multi{0}}fiber Push-On) — це сам з’єднувач: єдиний корпус, який утримує кілька волокон у прецизійному MT наконечнику, із напрямними штифтами, які визначають штифтовий (закріплений) або гніздовий (незакріплений) інтерфейс. MTP – це зареєстрована версія роз’єму MPO з вищим-допуском від US Conec; відповідно доUS Conec – поширені запитання, бренд MTP створено для покращення оптичних і механічних характеристик, залишаючись при цьому -сумісним зі стандартами MPO. Обидва вони визначаються однаковими стандартами сумісності - IEC 61754-7 і TIA-604-5 (FOCIS 5), якFluke Networks підсумовує- тому всі з’єднувачі MTP є з’єднувачами MPO, але не кожен MPO є MTP.
Касета — це вбудований модуль, який містить роз’єм, внутрішню маршрутизацію оптоволокна та порти переднього адаптера. Простіше кажучи: з’єднувач переносить волокна, а касета організовує та розподіляє їх усередині панелі чи корпусу.

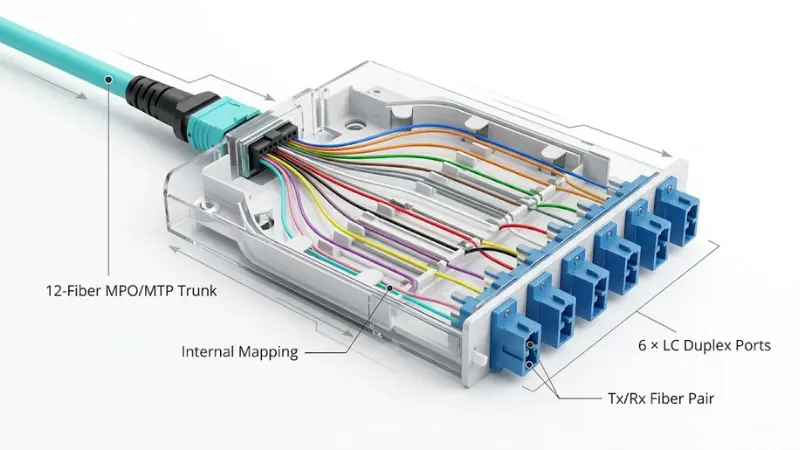

Як працює касета MPO/MTP? Приклад 12 волокон?
Звичайна касета має дві сторони: порт MPO/MTP ззаду дляМагістральний кабель MPO/MTP, а також порти LC або SC на передній панелі для патч-кордів.
Візьміть магістраль MPO з 12-волокнами, посаджену ззаду. Кожен передній порт LC є дуплексним - два оптоволокна, одне для передачі та одне для прийому. Отже, дванадцять волокон відображаються на шість дуплексних портів LC (дванадцять симплексних позицій). Потім технік використовує стандартні дуплексні перемички LC, щоб дістатися до комутаторів, серверів або іншої панелі. Основа залишається компактною як єдиний стовбур масиву, тоді як передня частина залишається гнучкою та легкою для латання. Якщо концепція дуплексу є новою, подивіться різницю між нимидуплекс і симплексз'єднання.
Поширені типи касет MPO/MTP
«Касета» — це категорія, а не окрема частина. Перш ніж вказати один, визначте, де ви сидите на кожній із цих осей:
- Передній інтерфейс:MPO/MTP-to-LC (найпоширеніший у центрах обробки даних) або MPO/MTP-to-SC для деяких корпоративних, телекомунікаційних і застарілих середовищ.
- Кількість клітковини:8-волокно, 12-волокно та 24-волокно є стандартними, а 16-волокно з’являється для паралельної оптики 400G/800G. 8-волоконні касети природно поєднуються з чотирисмуговими паралельними трансиверами, тоді як 12-волокно є робочою конячкою для виходу на шість дуплексів LC. Використовується типова конструкція з 8 волокон8-волоконних вузлів MTP-до LCз боку тулуба.
- Режим волокна:багаторежимний (OM3, OM4, OM5) для коротких досягнень центрів обробки даних або одно-режим (OS2) для тривалих пробігів і вищих-швидкісних дорожніх карт. Касетний, магістральний і патч-корди повинні мати однаковий режим.
- Тип полярності:Тип A, B, C або один із новіших універсальних типів - він має відповідати решті каналу.
- Ступінь-втрати вставки:стандартні та компоненти з низькими-втратами (іноді їх називають «елітними»), що має найбільше значення, коли бюджет зв’язку обмежений.

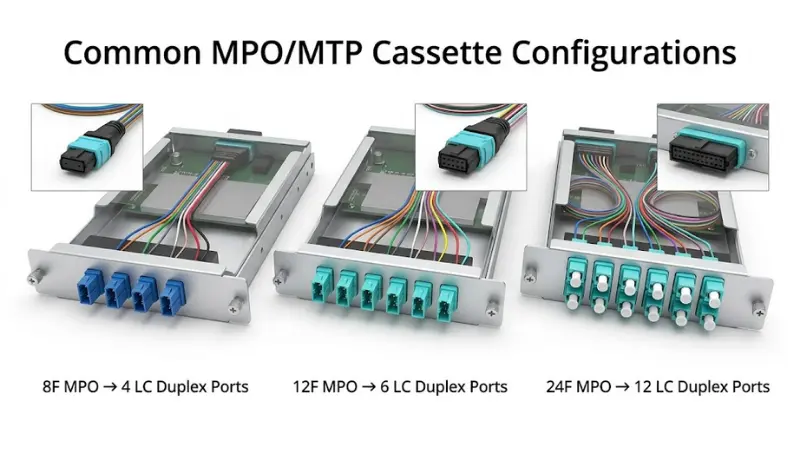

Типові конфігурації касет MPO/MTP
Більшість реальних-касет можна розділити на декілька стандартних проривів. Зіставлення одного з трансивером і кількістю портів наперед дозволить уникнути сюрпризів під час встановлення.
| Задня (з боку багажника) | Внутрішнє відображення | Спереду (з боку обладнання) | Типове використання |
|---|---|---|---|
| 1 × 12-волоконний МПО | 12 волокон → 6 дуплексних | 6 × LC дуплекс | Обладнання 10G LC через 12-волоконну магістраль |
| 2 × 12-волоконний МПО | 24 волокна → 12 дуплексних | 12 × LC дуплекс | Вища щільність в одному модулі 1U |
| 1 × 24-волоконний MPO | 24 волокна → 12 дуплексних | 12 × LC дуплекс | Менше стовбурів, щільніший хребет |
| 1 × 8-волоконний МПО | 8 волокон → 4 дуплексні | 4 × LC дуплекс | Розрив 8-волоконної паралельної оптики (наприклад, канали типу SR4) |
Для конкретної багаторежимної конструкції a12-волоконна касета OM4 MTPє загальною відправною точкою для першої конфігурації вище.

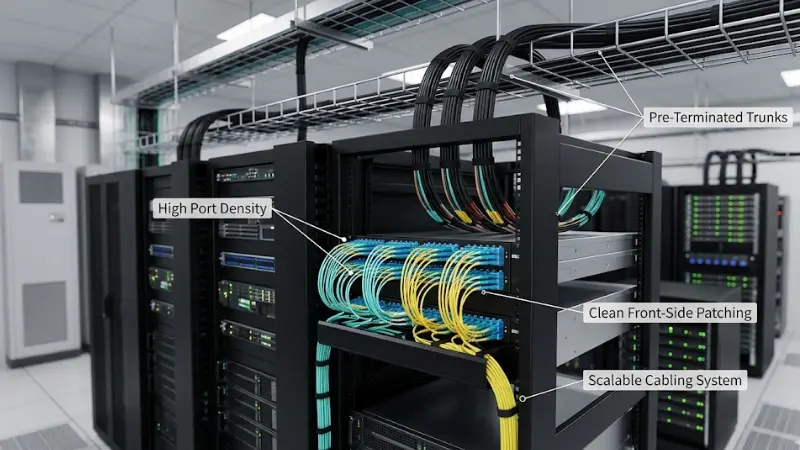

Чому центри обробки даних використовують касети MPO/MTP?
Висока щільність портів за меншого простору в стійці
Одна магістраль з 24-волоконних масивів замінює пучок окремих дуплексних шнурів, а касета 1U може представити дванадцять дуплексних портів LC. Ви проводите-багажі волокна вздовж основного шляху та розбиваєте їх поблизу обладнання, що звільняє місце в шафах, лотках і повітроводах, де його найменше.
Швидше, більш передбачуване розгортання
Касети поєднуються з фабрично-кінцевими шинами,-випробуваними на заводі, тому більшість роботи з роз’ємами виконується перед доставкою. На місці робота полягає в тому, щоб «посадити магістраль, змонтувати касету, залатати передню частину» - набагато менше польового з’єднання або завершення, що робить стислі графіки проекту реалістичними.
Простіші переміщення, додавання та зміни
Оскільки передня сторона комутації від’єднана від магістралі, технічні спеціалісти можуть повторно -компаткувати порти, не порушуючи магістральну інфраструктуру. Для закладу, який регулярно реорганізовує стійки та зв’язки, таке розділення знижує ризик виходу з ладу непов’язаного з’єднання під час зміни.
Структурований шлях міграції до 40G, 100G і далі
Кабелі-на основі масиву лежать в основі паралельної оптики, тож касетна система зберігає модульність установки під час зростання швидкості. Проте це не відбувається автоматично: чи підтримує дана касета майбутнє з’єднання, залежить від типу волокна, полярності, кількості волокон і бюджету втрат. Добре-спланована система дає вам запас; нижче-вказаний не має.

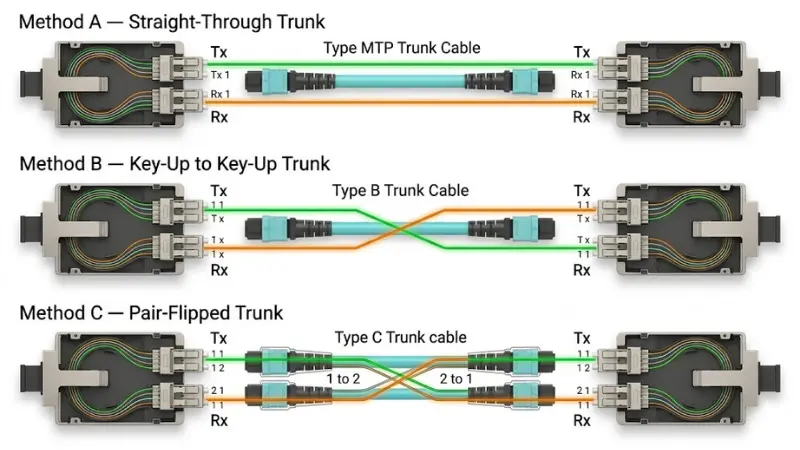

Полярність касети MPO/MTP: методи A, B і C
Полярність є єдиним фактором, який, швидше за все, перетворить чисту-на вигляд установку на мертве посилання, тому вона заслуговує на більше, ніж одно-рядкове попередження.
Полярність просто означає, що кожне передавальне волокно (Tx) має досягати приймального волокна (Rx) на дальньому кінці. У простому дуплексному зв’язку LC кросовер відбувається всередині дуплексного патч-корду. У масивній системі кросовер може відбуватися в магістралі, у касеті або в патч-корді -, тому ним потрібно керувати по всьому каналу як одній конструкції. Стандарт TIA-568 визначає три методи, засновані на кабелях типу A, B і C, а версія 2022 року (TIA-568.3-E) додала два «універсальні» методи (U1 і U2) для спрощення застосування масивів, якFluke Networks пояснює.
- Спосіб Авикористовує прямий-наскрізний (ключ-вгору до ключа-вниз) магістраль, при цьому кросовер обробляється в патч-кордах -, тому йому потрібен один тип патч-корду на одному кінці та інший тип на іншому. Ця вимога до змішаного-шнуру є частим джерелом помилок у замовленні.
- Метод Bвикористовує ключ-до ключа-багажник і один тип патч-корду в усьому. Його простота робить його популярним для паралельної оптики, хоча вам все одно потрібно підтвердити кінцевий-тип грані (UPC проти APC) і деталі одного-режиму перед його стандартизацією.
- Метод Сперевертає пари волокон у стовбурі. Він найменш поширений і найскладніший для відстеження.
Практичне правило: виберіть один метод і тримайте магістраль, касету та патч-корди відповідними йому. Запитайте у постачальника, з яким типом полярності виготовлено касету, і вимагайте схему підключення, а потім перевірте фактичне відображення за картою оптоволокна або звіту про заводські випробування, а не припускайте. Для простого-розгляду цих компромісів-цереальний-погляд на волокно MPO/MTPварто прочитати перед замовленням.
Де використовуються касети MPO/MTP?
Перейдіть-на-комутаційну-панель і структуровані кабелі
Касети встановлюються в оптоволоконних коммутаційних панелях для створення організованих з’єднань між комутаторами та структурованою кабельною системою - передні порти LC для легкого підключення, магістралі MPO/MTP ззаду. Це щоденна роль у конструкціях кінця--ряду та середини--ряду.
Магістральні та магістральні кабелі між зонами
У великих об’єктах магістральні магістралі з’єднують основні, горизонтальні та зони розподілу обладнання (MDA, HDA, EDA), а касети розподіляють ці магістральні волокна в придатні для використання порти в кожній зоні. АнOM3 12-волоконна магістраль MPOє типовим опорним елементом, що живить ці прориви.
Міграція з 10G-на 40G/100G
Сьогодні багато мереж патчують LC для 10G, але їм потрібен шлях до 40G або 100G. Касети тепер з’єднують -магістраль високої щільності з обладнанням на основі LC-, зберігаючи при цьому станцію адаптованою, що є однією з причин, чому масивні кабелі так сильно використовуються в інструкціях зяк вибрати оптоволоконний кабель 100G.
Серверні кімнати підприємств, телекомунікаційні кімнати та периферійні сайти
Ці модулі не тільки для гіпермасштабування. Корпоративні серверні кімнати, телекомунікаційні шафи та крайові шафи високої-щільності — усе це вигідно, коли простір, організація та швидкість розгортання мають значення.
Касета MPO/MTP проти панелі адаптера MPO чи кабелю відриву
Три продукти вирішують проблеми, що збігаються, і вибір неправильного є типовою помилкою вибору.
| Варіант | Що він робить | Найкраще коли | Компроміс- |
|---|---|---|---|
| MPO/MTP касета | Корпусний модуль; задня панель → передня LC/SC із визначеним, перевіреним відображенням | Вам потрібне кероване, змінюване LC виправлення з магістралі масиву | Вища вартість порту |
| Перехідна панель MPO/MTP | MPO-до-MPO перегородка проход-наскрізь; немає прориву | Обладнання є MPO-рідним і виправленим масивом-до-масиву | Відсутність прориву LC; потрібні патч-корди MPO |
| Вихідний кабель/кабель вентилятора | Масив на одному кінці, кілька ніжок LC на іншому; нежитловий | Короткі, фіксовані прориви-{1}}від точки до точки | Ослаблені ноги важче впоратися та замінити |
Якщо ваші комутатори відкривають порти масиву, anПерехідна панель MPO/MTPможе бути все, що вам потрібно. Для фіксованого запуску, де розміщений модуль є надмірним, anВідривний кабель від MPO-до-LCє простішим вибором.
Касета MPO/MTP проти традиційного дуплексного кабелю
Традиційні дуплексні кабелі ідеально підходять для невеликих систем. У міру того, як кількість зв’язків зростає, окремі лінії проводів стає важко відстежувати та керувати ними -, саме тут касетний підхід завойовує своє місце.
| Пункт | Традиційні дуплексні кабелі | Касетна система MPO/MTP |
|---|---|---|
| Щільність кабелю | Нижній | Вища |
| Швидкість монтажу | Повільніше на великих роботах | Швидше з-завершеними магістралями |
| Технічне обслуговування | Більше окремих шнурів для відстеження | Латка на передній- стороні, хребет не змінений |
| Найкраще для | Кілька фіксованих посилань | Модульні середовища високої-щільності |
| Обмеження | Важко масштабувати та керувати, коли щільно | Вища вартість-порту; полярність повинна бути спланована |
| Типовий розмір проекту | Маленькі кімнати, кілька кабінетів | Центри обробки даних і великі підприємства |
Як правильно вибрати касету MPO/MTP?
Підрахунок портів – найлегша частина. Касета також має відповідати конструкції кабелю, інтерфейсу обладнання та бюджету продуктивності.
1. Тип і сорт волокна
Багаторежимні режими OM3 та OM4 охоплюють типові для центру обробки даних короткі відстані - від десятків метрів до кількох сотень залежно від швидкості -, тоді як однорежимний-ОС2 обробляє триваліші цикли та дає найбільший запас для дорожчих карт вищої-швидкості. Зберігайте касету, магістраль і патч-корди одного типу. Якщо ви вибираєте між оцінками, порівняйтеOM3 проти багатомодового волокна OM4і порівняйте багатомодовий із одно-режимом у нашому посібникуодномодове- та багатомодове волокно.
2. Кількість клітковини
Вибирайте 8-волокно, якщо роз’єднуєте чотири-смуги паралельної оптики, 12-волокно для загального шестидуплексного прориву та 24-волокно, якщо вам потрібна максимальна щільність і менше магістралей. Вирішальними вхідними даними є кількість смуг вашого трансивера, кількість дуплексних портів, які вам потрібні, і ваш план розвитку - не число за замовчуванням.
3. Передній інтерфейс
Дуплекс LC є стандартним, оскільки LC домінує на комутаторах, серверах і трансиверах; SC все ще з’являється в деяких корпоративних і застарілих спорядженнях. Підтвердьте сторону обладнання перед замовленням і відповідність наявностіLC дуплексні патч-корди.
4. Метод полярності
Вирішіть A, B, C або універсальний заздалегідь, а потім вкажіть відповідну касету, багажник і шнури. Отримайте письмову схему підключення.
5. Стать і закріплення
Роз’єми MPO/MTP закріплені (штекер) або незакріплені (жіночий), і з’єднання правильно сполучається лише між протилежними статями. Під час планування зафіксуйте стать касети та магістралі - невідповідність, виявлена на сайті, означає відкладене встановлення, а не швидку заміну.
6. Вставні втрати та бюджет втрат зв’язку
Кожна сполучена пара додає втрат, а касета вводить власні інтерфейси роз’ємів, тому її потрібно врахувати в бюджеті каналу -, а не розглядати як «безкоштовну». Високошвидкісні-багатомодові канали, такі як 40GBASE-SR4 і 100GBASE-SR4, працюють із обмеженим загальним бюджетом, часто лише пару децибелів на весь канал, тому кожна пара роз’ємів має значення. Якщо бюджет обмежений, виберіть компоненти з-низькими втратами та перевірте весь канал на відповідність специфікаціям трансивера.
7. Сумісність корпусу та панелі
Касети встановлюються в стійки-корпуси та патч-панелі, зазвичай 1U або 4U, з розсувною або фіксованою конструкцією. Не кожна касета підходить до будь-якого корпусу - підтвердьте сумісність розміру, стилю кріплення та рівня-деталей. Якщо ви ще обираєте сам корпус, це порівнянняоптоволоконні патч-панелі та ODFдопомагає.
Короткий-контрольний список попереднього вибору:
- Тип і клас волокна фіксуються через касету, магістраль і шнури
- Кількість волокон відповідає смугам трансивера та потребам у портах
- Передній інтерфейс (LC або SC) підтверджено на обладнанні
- Метод однієї полярності, зі схемою підключення у файлі
- Стать і закріплення вирішено на етапі проектування
- Бюджет втрат каналу, розрахований на основі специфікації трансивера
- Сумісність корпусу перевірена за номером деталі
Поширені помилки, яких слід уникати
Замовлення перед підтвердженням полярності
Ризик:посилання, які не пропускають світло, незважаючи на те, що кожен компонент фізично з’єднаний, а також повторно -доставляти та переробляти.Профілактика:вкажіть метод полярності та запитайте схему підключення до того, як замовлення на купівлю буде відправлено.
Змішування типів або сортів волокна в одному каналі
Ризик:надмірні втрати або--канал, що не відповідає специфікаціям, коли компоненти OM3, OM4 і OS2 поєднуються.Профілактика:вкажіть касету, магістраль і шнури як один відповідний комплект.
Не враховуючи бюджет втрат посилань
Ризик:система-охайного вигляду, яка дає збій на високій швидкості через занадто високі загальні внесені втрати.Профілактика:додайте весь канал і порівняйте його з бюджетом трансивера, особливо для 40G і 100G.
Невідповідність статі чи закріплення
Ризик:роз’єми, які не підключаються, і установка, яка зупиняється.Профілактика:зафіксуйте касету та стать магістралі під час проектування, а не під час прокладання кабелю.
Купівля лише за ціною одиниці товару
Ризик:непослідовні внесені втрати, відсутні тестові дані та нечітка полярність найдешевших деталей.Профілактика:потрібна таблиця даних і звіт про заводські випробування, а також узгодженість значень у найнижчому рядку - для центру обробки даних, повторювана продуктивність – це економія, яка має значення.
Коли використовувати - і коли не використовувати - касети MPO/MTP?
Касети є сильним вибором, коли:
- Проект потребує-вироблення волокна високої щільності
- Час встановлення стислий, а час завершення роботи на місці обмежений
- На заводі використовується структурована кабельна розводка з магістралями та патч-панелями
- Очікується швидкісна міграція в майбутньому
- Переміщення, додавання та зміни часті і повинні залишатися простими
Вони можуть бути надмірними, коли:
- У вас є лише кілька фіксованих з’єднань - дуплексні перемички простіші та дешевші
- Обладнання є MPO-власним і виправленим масивом-до-масиву - адаптерної панелі може бути достатньо
- Канал має надзвичайно малий бюджет втрат, і багато пар з’єднувачів - менша кількість сполучених інтерфейсів може працювати краще
Запитання, які слід поставити своєму постачальнику перед замовленням
- Задній роз’єм: бренд MPO або MTP, яка кількість волокон і якої статі (закріплений чи не закріплений)?
- Кінцевий-тип обличчя: UPC чи APC? (Один-режим зазвичай APC.)
- Передня сторона: LC або SC, скільки дуплексних портів?
- Тип і клас волокна: OM3, OM4, OM5 або OS2, стандартні чи низькі-втрати?
- Полярність: Тип A, B, C або універсальна, зі схемою підключення?
- Ступінь-втрат при вставленні/поверненні-втрат і звіт про заводські випробування кожної касети?
- Сумісність корпусу та відповідні номери деталей?
- Маркування, індивідуальні конфігурації, мінімальна кількість замовлення та час доставки оптом?
Часті запитання
Яка різниця між касетою MPO та касетою MTP?
Касета є таким же модулем; різниця полягає в марці роз'єму всередині нього. MTP – це зареєстрована US Conec високопродуктивна-версія з’єднувача MPO, яка повністю відповідає стандартам MPO. Касета MTP — це касета MPO, створена з роз’ємами марки MTP-.
Скільки портів LC забезпечує 12-волоконна касета MPO?
Шість дуплексних портів LC - дванадцять симплексних позицій. Кожен дуплексний порт використовує два волокна (одне передає, одне отримує), тому дванадцять волокон відображаються на шість дуплексних портів.
Яка різниця між касетою MPO та панеллю адаптера MPO?
Касета розриває транк масиву до портів LC (або SC) через внутрішнє визначене відображення. Адаптерна панель — це -перехідна панель MPO-MPO, яка проходить-наскрізно без прориву - ви закріплюєте масив--масив з обох сторін.
Чи потрібна мені касета MPO з низькими -втратами для 40G чи 100G?
Часто, так. Високо-швидкісні багатомодові канали мають невеликий бюджет-втрат, і кожна пара з’єднаних роз’ємів споживає його. Якщо ваш канал має кілька точок з’єднання або проходить близько до обмеження відстані, компоненти з низькими-втратами допомагають утримувати зв’язок у межах специфікації трансивера.
Як уникнути невідповідності полярності MPO?
Виберіть один метод полярності, стежте за тим, щоб магістраль, касета та патч-корди відповідали йому, отримайте схему підключення від свого постачальника та перевірте відображення за допомогою карти оптоволокна або звіту про випробування, а не припускайте це.
Чи можу я змішувати волокна OM3 і OM4 в одному посиланні?
Світло буде проходити, але ви втрачаєте продуктивність і досягаєте гарантій, які надходять від однорідного каналу, і результат може вийти за межі специфікацій на вищих швидкостях. Укажіть один тип волокна для кожного каналу на касеті, магістралі та шнурах.
Ключові висновки
Касета MPO/MTP є практичним мостом між магістралью масиву та портами LC або SC, які використовує ваше обладнання - вона забезпечує щільність, швидше розгортання та простіші зміни за умови, що тип волокна, кількість, полярність і бюджет втрат плануються разом, а не припускаються.
Щоб втілити це в дію: спершу нанесіть на карту розташування вашої стійки, швидкість з’єднання, відстані та кількість смуг трансивера. Звідти встановіть тип і клас волокон, кількість волокон, передній інтерфейс і метод єдиної полярності, а потім замовте касету, магістраль і патч-корди як одну відповідну систему - та попросіть звіти про випробування перед відправкою оптового замовлення.
