Одна чи дві нитки волокна - – це основна різниця між симплексними та дуплексними волоконно-оптичними кабелями. Але вибір між ними визначає не тільки вартість матеріалу. Він визначає щільність вашої патч-панелі, специфікації кожного патч-корду в мережі та - найважливіше - чи відповідає фізична архітектура всього вашого з’єднання вимогам мережі. Ось короткий-порівняльний матеріал, і якщо вам потрібна повна картина, продовжуйте читати.
Симплексний волоконно-оптичний кабель: одна нитка, один напрямок
Симплексний волоконно-оптичний кабель має одну нитку зі скляного або пластикового волокна в одній захисній оболонці. Він передає дані в одному напрямку - від джерела до приймача, крапка. Ні зворотного шляху, ні-двосторонньої розмови.
Така-одностороння конструкція підходить для певного набору завдань. Класичним прикладом є відеоспостереження: камера знімає відео та передає потік на блок запису. Реєстратору ніколи не потрібно надсилати дані назад на камеру через те саме волокно. Мережі промислових датчиків працюють так само, як - температурний зонд на заводі надсилає показання на приладову панель керування, і приладова панель не має причин відповідати.
Симплексні кабелі також запускають інфраструктуру трансляції. У телевізійному виробництві камера передає свій канал на центральний блок трансляції через симплексне оптоволокно. Медичне обладнання для візуалізації - ендоскопічні системи, певні рентгенівські апарати - спираються на той самий односпрямований підхід. Пристрій обробки зображень передає дані високої-роздільності на станцію обробки, і це весь шлях даних.
З фізичної сторони симплексне волокно легше і займає менше місця на лотку. Одна нитка закінчується anОптоволоконний роз'єм SCабо роз'єм FC швидко встановити та легко усунути несправності. Одне волокно, одне вирівнювання, одна потенційна точка збою -, і ця простота має реальну цінність у широкомасштабних-розгортаннях датчиків, де ви використовуєте сотні окремих з’єднань.
Дуплексний волоконно-оптичний кабель: дво-зв’язок
Дуплексний волоконно-оптичний кабель об’єднує дві нитки волокна разом у конфігурацію застібки - дві нитки поруч, з’єднані тонкою смужкою матеріалу оболонки. Один ланцюг забезпечує передачу (TX), інший – прийом (RX), тому один кабель забезпечує повний двонаправлений зв’язок.
Подумайте про те, що відбувається в центрі обробки даних. Сервер спілкується з комутатором - запити виходять, відповіді повертаються, і обидва напрямки залишаються зайнятими одночасно. Поверхові комутатори підключаються до основної магістралі, і кожен із цих висхідних каналів передає трафік в обох напрямках. Це не випадковість; це те, як працюють протоколи. Ethernet, Fibre Channel, SONET - усі вони передбачають одночасний шлях-і-отримання. Дуплексне волокно існує тому, що сучасні мережі не працюють по черзі.
Повно-дуплексна робота означає, що обидва канали залишаються активними одночасно. Робоча станція надсилає запит серверу на одному каналі, тоді як сервер надсилає відповідь на іншому. Жодного очікування, жодної-черги, жодної трати трафіку. Це відрізняється від напів-дуплексу, де дані передаються в обох напрямках, але лише в одному напрямку за раз - моделі рації-токі, де ви тримаєте кнопку розмови, а інша особа чекає.
Дуплексні патч-корди завершуються парними роз'ємами. АнLC-to-LC дуплексний патч-кордце найпоширеніший кабельний вузол на сьогодні в центрах обробки даних завдяки компактній наконечнику LC-роз’єму 1,25 мм і прямій сумісності з трансиверами SFP і SFP+.
Один-режим проти багатомодового
Як симплексні, так і дуплексні волоконно-оптичні кабелі доступні в одно-модовій і багатомодовій версіях. Цей вибір визначає відстань і пропускну здатність, тому це варто чітко розуміти.

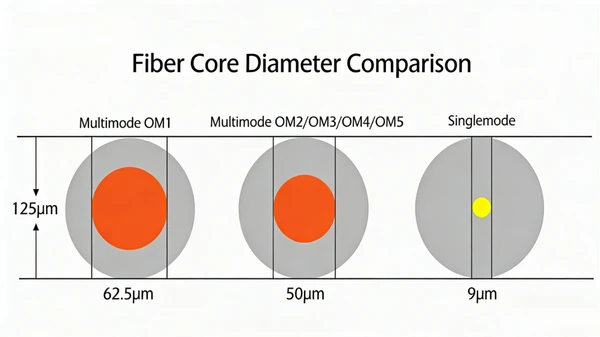

Одномодове-волокно має діаметр серцевини від 8 до 10 мікрон і пропускає один промінь світла. Це щільне ядро усуває модальну дисперсію, завдяки чому сигнал залишається чистим на великих відстанях - ми говоримо про кілометри, а не про метри. Однорежимні-симплексні та дуплексні кабелі є стандартом для телекомунікаційних магістралей, мереж метрополітену та будь-якого зв’язку завдовжки кілька кілометрів. Вартість є вищою, оскільки одномодові-приймачі використовують лазерні джерела світла, а не дешевші світлодіоди в багатомодових системах.
Багатомодове волокно має більшу серцевину - 50 або 62,5 мікрон - і дозволяє одночасно передавати кілька режимів світла. Це забезпечує широку пропускну здатність на коротких проміжках, але сигнал погіршується швидше, оскільки ці кілька шляхів світла потрапляють на приймач у дещо різний час. Модальна дисперсія обмежує ефективні багатомодові відстані від 300 до 550 метрів для каналів 10G, залежно від класу кабелю OM3 або OM4. Багатомодове дуплексне оптоволокно є економічно-вибором для мереж кампусів, внутрішньо{11}}будівельних з’єднань і коротких центрів обробки даних.
Там, де ці кабелі закінчуються в точках розподілу, вказано колодязь-волоконно-оптична клемна коробказабезпечує організованість і захист точок з’єднання. Ця деталь економить години пошуку проблем, коли ви шукаєте проблемне посилання через місяці після встановлення.
Симплексні та дуплексні волоконно-оптичні кабелі
Вартість - це перше, про що ми запитуємо. У симплексному кабелі використовується одна жила волокна та один з’єднувач на кожному кінці - менше матеріалу, нижча ціна за прокладку. Коли ми простягаємо сотні каналів датчиків через промислові об’єкти або під’єднуємо -мережі відеоспостереження по всій будівлі, за-заощадження швидко зростають. Дуплексний кабель коштує дорожче через другу жилу та додаткові роз’єми, але він забезпечує двонаправлену здатність, яку симплекс не може відтворити.
Установка - це друге питання. Симплексні кабелі тонші, гнучкіші, їх легше прокласти через щільний канал. Дуплексні кабелі проходять ширше завдяки конструкції зі шнуром, що створює обмеження для патч-панелей високої-щільності. Але ось компроміс: дуплексні кабелі усувають необхідність керувати двома окремими симплексними лініями, коли проект потребує двонаправленого зв’язку. У мережевому середовищі один дуплексний кабель чистіший, ніж два симплексні кабелі, спрямовані до одного пункту призначення.
Пропускна здатність надає перевагу дуплексу в будь-якому мережевому контексті. Одночасний двосторонній-потік даних означає, що повна потужність вашого каналу працює в обох напрямках одночасно. Симплексне з’єднання виділяє всю смугу пропускання в одному напрямку - ефективно для каналів датчиків і трансляції, але воно не підтримує цикл надсилання-і-отримання, який вимагає IP-мережа.
Сумісність роз’ємів однакова для обох типів. Те самеволоконно-оптичні адаптерищо з’єднання SC-to-SC або LC-to-LC взаємозамінно працюють із симплексними та дуплексними вузлами. Два симплексних кабелю можуть замінити один дуплексний кабель, і навпаки. На практиці для мережевих з’єднань надають перевагу дуплексному режиму, оскільки він зберігає чистішу організацію кабелів.
Де використовувати симплексні волоконно-оптичні кабелі
Симплексне волокно є місцем для будь-якої програми, де дані протікають в одному напрямку від джерела до приймача: системи відеоспостереження та відеоспостереження, датчики промислової автоматизації та мережі моніторингу Інтернету речей, розповсюдження сигналу трансляції (наприклад, канали-до-виробничих об’єктів), передача даних медичних зображень (наприклад, зв’язок від ендоскопа-до-станції обробки), а також реле датчиків на магістралях і периметр стадіону системи виявлення.
У всіх цих сценаріях пристрій-джерело генерує дані, а пристрій-одержувач споживає їх. У дизайні програми не існує зворотного каналу, тому використання дуплексного кабелю збільшує вартість без додавання функції.
Де використовувати дуплексні волоконно-оптичні кабелі
Дуплексне волокно поширюється всюди, де відбувається двонаправлений зв’язок -, який охоплює переважну більшість мережевої інфраструктури. Магістральні з’єднання локальної мережі між комутаторами та маршрутизаторами, з’єднання-з-комутатором у центрах обробки даних, з’єднання WAN між будівлями, розгортання оптоволокна-на--стіль для робочих станцій із високою-пропускною здатністю та з’єднання з оптоволоконними модемами та медіаконвертерами — усе це працює на дуплексному оптоволокні. Якщо пристрої на обох кінцях одночасно надсилають і отримують дані -, і це описує кожну частину мережевого обладнання, створеного за останні двадцять років -, дуплексний кабель — це кабель, який потрібно вказати.
Про одну розробку, про яку варто знати: BiDi (двонаправлені) приймачі забезпечують двосторонній зв’язок-по одному волокну, використовуючи різні довжини хвиль для передачі та отримання. Трансивери BiDi в поєднанні з симплексними кабелями зменшують кількість волокон у метро та мережах доступу, де обмежений простір. Цей підхід потребує-специфічних трансиверів на обох кінцях, тому це цільове рішення, а не загальна заміна дуплексу.
Як вибрати правильний волоконно-оптичний кабель для вашого застосування
Рішення зводиться до одного питання: канал передає дані в одному напрямку чи в двох? One direction - датчик подає сигнал на приладову панель, камера подає сигнал на запис - означає симплекс. Два напрямки - будь-яке мережеве підключення - означає дуплекс.
Крім того, не ігноруйте якість завершення. Чистий, належним чином відполірованийволоконно-оптичний швидкий роз'ємна будь-якому типі кабелю щоразу перевершує кабель преміум-класу з поганою кінцевою насадкою. Найкращий кабель на ринку не врятує зв’язок із забрудненим або зміщеним торцем.
Для більшості мереж поєднання обох типів кабелю має сенс. Запустіть дуплекс для активних мережевих підключень. Використовуйте симплекс для спеціального моніторингу, датчиків і каналів трансляції. Відповідність типу кабелю фактичному потоку даних - замість дуплексного режиму за замовчуванням під час кожного прогону - забезпечує контроль витрат на матеріали та керованість кабельних шляхів без втрати продуктивності там, де це важливо.
