Роз’ємний модуль MPO перетворює магістральне з’єднання MPO або MTP високої щільності в окремі порти LC або SC на передній частині стійки, патч-панелі або корпусу. Задня частина модуля закінчується багато-волоконною магістраллю; на передній панелі представлені дуплексні або симплексні адаптери, які підключаються до комутаторів, трансиверів та іншого обладнання. Цей єдиний перехід — це те, що дає вам змогу прокласти один товстий магістральний кабель між стійками, а техніки все одно очистять, помітять обладнання-роз’ємами.
Цей посібник написаний для відповідей на запитання, які фактично виникають під час проектування та закупівлі: яку кількість волокон замовляти, як підтримується полярність у каналі, скільки втрат модуль додає до вашого бюджету та коли модуль є неправильним інструментом. Якщо ви порівнюєте магістральні канали масиву з дуплексними з’єднаннями ширше, наш оглядLC проти MTP/MPO у кабелях високої-щільностіохоплює компроміси-, перш ніж ви приймете на себе топологію.
Що насправді таке MPO Breakout Module?
Простими словами, анроз'єм MPO або MTPупаковує 8, 12, 16 або 24 волокна в один наконечник. Роз’ємний модуль розгортає ці волокна всередину та завершує їх на адаптерах передньої-панелі, найчастішеLCдля центрів обробки даних і іноді SC для телекомунікаційних і застарілих заводів. Модуль зазвичай будується у вигляді касети у стилі LGX-, тому він вставляється в панель для монтажу в стійку або оптоволоконний корпус.
Функція навмисно вузька. Стовбур залишається на місці за панеллю; усі рутинні переміщення, додавання та зміни відбуваються на передній панелі. Наприклад, 12-волоконний модуль MPO має шість дуплексних портів LC – шість незалежних каналів, що передаються однією магістралью по одному шляху.
Як працює модуль MPO Breakout?

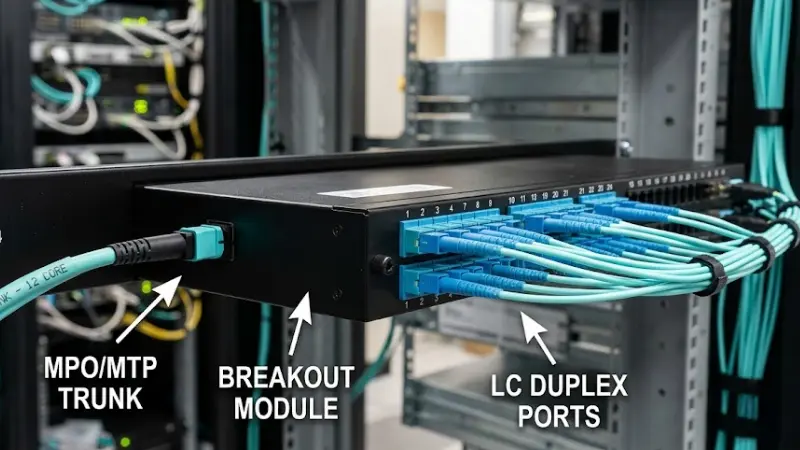

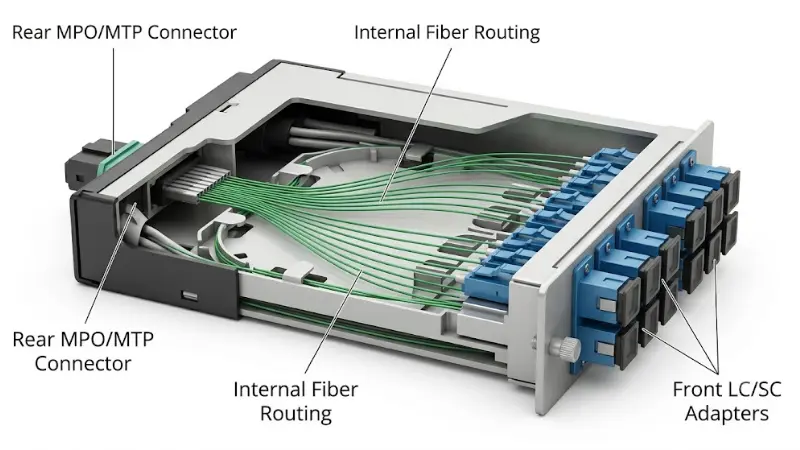

Шлях сигналу всередині типового модуля: заднійМагістральний роз'єм MPO/MTP→ внутрішня маршрутизація оптоволокна з-заводськими закінченнями → спередуадаптери LC або SC. Внутрішня маршрутизація не є довільною. Він забезпечує дотримання певної карти оптоволокна та полярності, щоб передача та прийом приземлялися в правильних позиціях від одного кінця каналу до іншого.
Ось чому модуль — це більше, ніж кількість волокон. Той самий 12-волоконний MPO можна підключити до кількох різних карт передніх портів і полярностей, і лише один із них відповідатиме вашомуМагістральний кабель МПО, дуплексні комутаційні шнури та трансивери. Виберіть карту, яка підходить для всього каналу, а не для модуля окремо.
Конфігурації роз'ємного модуля MPO: 8F, 12F, 24F і варіанти MPO-to-LC
Кількість волокон визначає як щільність переднього-порту, так і те, наскільки добре модуль узгоджується з паралельними-оптичними трансиверами. Наведене нижче відображення є відправною точкою, яку використовують більшість проектів.

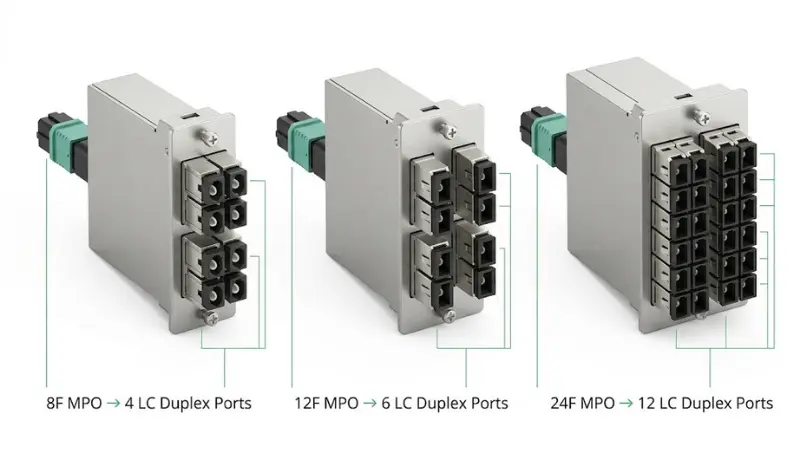

| Задня МПО | Передні порти (LC duplex) | Типове використання |
|---|---|---|
| 8 волокно | 4 ЖК дуплекс | Поєднується з паралельною оптикою SR4 (4 TX + 4 RX) без невикористаних волокон; чистий прорив 4×10G або 4×25G |
| 12 волокно | 6 ЖК дуплекс | Класичний модуль{0}}центру обробки даних; шість незалежних дуплексних каналів на канал |
| 24 волокна | 12 ЖК дуплекс | Найвища щільність на одиницю стелажа; поширений у перехресних-з’єднаннях і магістралях із великою-кількістю |
Два варіанти структури сидять на вершині кількості волокон. АнМодуль MPO-to-LCрозбиває масив на дуплексні порти, що є тим, що потрібно для більшості обладнання. АнMPO-to-MPO (масив) касетапропускає стовбур без змін для кінцевих--кінцевих паралельних з’єднань, таких як власний QSFP-до-QSFP. Якщо ви змішуєте обидва, зберігайте метод полярності ідентичним для кожного модуля на шляху.
Одна деталь, яка бентежить конструкції SR4: трансивери 40G і 100G SR4 використовують вісім волокон. Проведіть ними по MPO з 12-волокнами, і середні чотири волокна залишаться бездіяльними. 8-волоконний модуль або магістраль видаляє ці відходи, що важливо, коли ви купуєте в масштабі. Попередньо припиненийКомпонент роз’єму від MPO-до-LCє альтернативою, якщо вам не потрібен панельний модуль-.
Чому модулі випереджають слабкі кабелі в -стійках з високою щільністю?

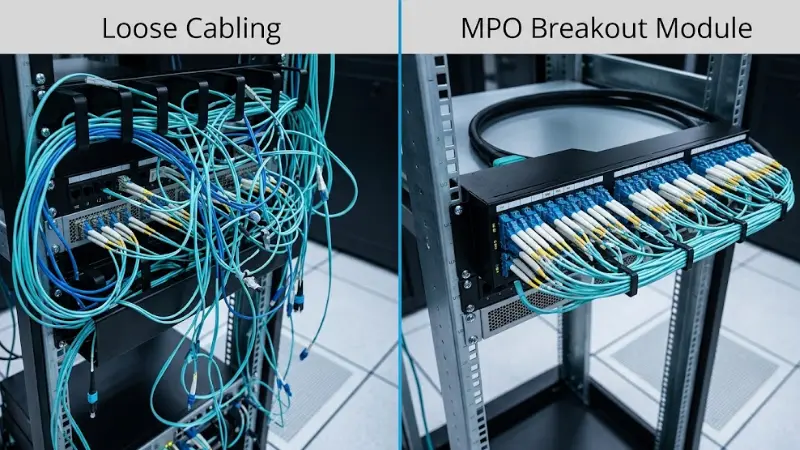

Зменшіть затори кабелю в тракті
Одна магістраль MPO замінює шість або більше дуплексних патч-шнурів на одному лотку або каналі. У ряді 48-портових листових комутаторів це різниця між керованим пакетом і непрацездатним. Менша кількість шнурів на шляху також означає кращий потік повітря та менше випадкових від’єднань під час обслуговування.
Простіша ідентифікація та відстеження портів
Передні адаптери LC можна позначати портом, ідентифікатором магістралі та призначенням. Ослаблені віялоподібні-ноги не можна назвати чистими, і після кількох місяців у живій стійці вони всі виглядають схожими. Для дуже щільних фасадів LC наші приміткивисоко{0}}з’єднувальні рішення LCзаглибитись у схему адаптера.
Захистіть стовбур і спростіть переміщення/додавання/зміни
Магістральний кабель важче і дорожче замінити, ніж передній кабель. Закінчення в задній частині модуля ізолює постійну рослину від щоденного використання, тому повторне-виправлення відбувається на дешевих змінних перемичках спереду.
Підтримка міграції 40G, 100G і 400G
Висока-швидкість Ethernet значною мірою покладається на паралельну оптику, а самі швидкості визначаютьсяРобоча група IEEE 802.3 Ethernet. Модулі дають змогу підключати транк масиву до інтерфейсів із меншою-кількістю під час переходу з 10G-на-40G, 25G-на-100G або 100G на 400G без повторного витягування магістралі. Конкретно щодо кабелів у збірці 100G див. наш посібникяк вибрати оптоволоконний кабель 100G.

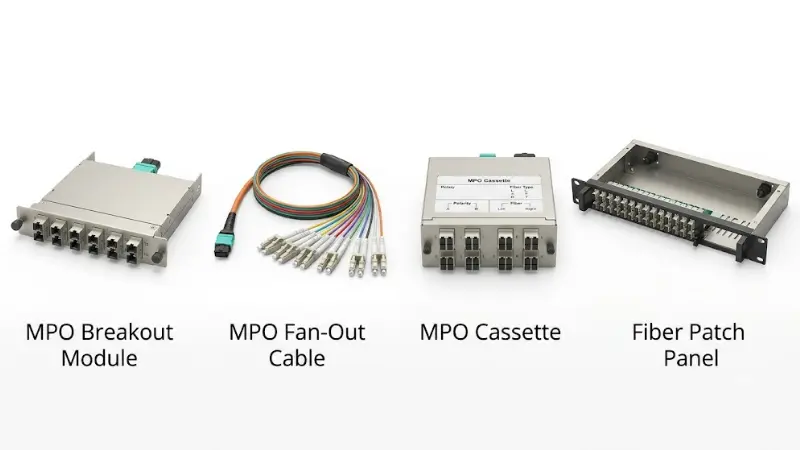

Модуль чи роз’ємний кабель, касета чи патч-панель
Ці терміни збігаються в каталогах, але описують різні речі. У таблиці нижче додано параметри, які визначають реальні покупки -, а не лише те, що робить кожен товар.
| Пункт | Що він робить | Найкраще для | Сила | Компроміс- |
|---|---|---|---|---|
| Модуль розриву MPO | Адаптери задньої магістралі MPO/MTP до передньої LC/SC у фіксованому корпусі | Структурована постійна кабельна розводка в стійку або панель | Маркування, документація, захищений багажник, легке повторне-виправлення | Вища вартість одиниці; має відповідати панелі та полярності |
| Роз’ємний кабель MPO (вентилятор-вихід). | Один роз’єм MPO/MTP до кількох вільних ніжок LC/SC | Короткі, гнучкі або тимчасові посилання на обладнання | Низька вартість, швидке розгортання, панель не потрібна | Важко маркувати та маршрутизувати; закупорює щільні стелажі |
| МПО касета | Закритий модульний блок, часто функціонально ідентичний модулю | Модульні патч{0}}системи панелей | Прорізи встановлюються та виймаються як одиниця; послідовні втрати | Специфічні сліди постачальника/панелі- |
| Оптоволоконна патч-панель | Корпус для адаптерів, касет або модулів | Централізоване управління волокном | Одне місце для завершення та відстеження | Додає стелажі; потребує планової потужності |
Практичне правило з огляду цінових пропозицій: для постійних-{1}}стійок модуль легше задокументувати та повторно-виправити, ніж роз’єднаний вентилятор-, тому вища ціна зазвичай окупається трудомісткістю. Збережіть кабель-вентилятора для короткої,-низької щільності або тимчасової роботи. Якщо ви вибираєте між розподільною рамою та панеллю для самого корпусу, наше порівнянняODF проти патч-панелідопомагає розмір корпусу.

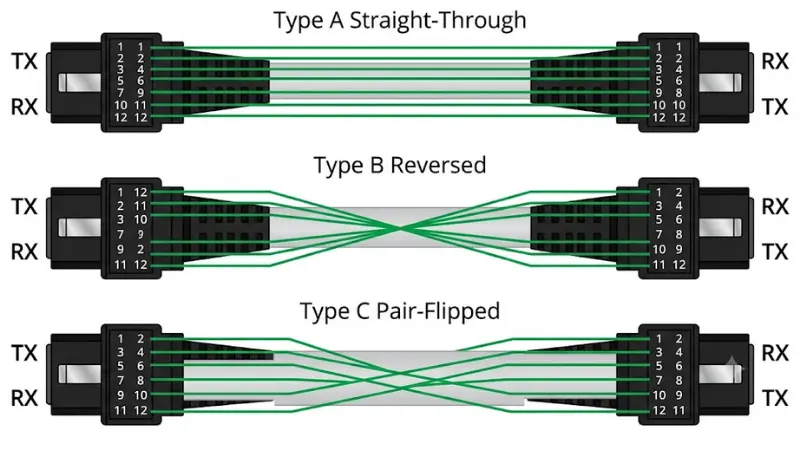

Пояснення полярності MPO: тип A, тип B і тип C
Полярність є найпоширенішою причиною, чому фізично ідеальне посилання відмовляється пропускати трафік. Він визначає, як передача вирівнюється для отримання по всьому шляху. З LC або SC duplex ви просто повертаєте роз'єм; з 12-волоконним масивом ви не можете, тому магістраль, адаптери та модулі повинні це забезпечити. Методи походять зANSI/TIA-568.3-E, який описує методи A, B і C, а в поточній редакції два новіші універсальні методи (U1 і U2).
- Тип A (прямий-наскрізь):ключ-до ключа-вниз багажник; волокно в позиції 1 досягає позиції 1. У багато-дуплексному використанні потрібна одна стандартна перемичка A-–-B та одна перемичка A-–-A на протилежному кінці.
- Тип B (перевернутий):key-up to key-up; позиція 1 відповідає позиції 12. Стандартні дуплексні перемички з A-до-B на обох кінцях. Загальне для паралельної-оптики та основа для універсальних методів.
- Тип C (пара-перевернута):сусідні волокна міняються місцями парами всередині стовбура; стандартні перемички A-to-B на обох кінцях. Використовується в основному для застарілих дуплексних посилань.
Не вибирайте полярність з одного компонента. Перевірте разом тип магістралі, внутрішню карту модуля та орієнтацію двосторонньої перемички, а потім дотримуйтеся одного методу для всієї інсталяції. Змішування методів mid-channel — це саме те, що «кожен конектор підходить, але нічого не зв’язує».
Як вибрати модуль MPO Breakout за 7 кроків?
1. Тип волокна: одномодове- або багатомодове
Спочатку підтвердьте посилання. Багатомодові OM3 та OM4 охоплюють короткі{3}}центри обробки даних; Одиночний-режим охоплює триваліші пробіжки та більшість високошвидкісних магістралей. Ніколи не змішуйте типи волокон в одній оптичній лінії, якщо вся система не призначена для цього. Якщо ви не впевнені, на чиєму ви боці, почніть зодно{0}}модове проти багатомодового волокнаі, зокрема, для багатомодового класу,OM3 проти OM4.
2. Передній роз'єм: LC або SC
LC домінує на фасадах-центрів обробки щільних даних, оскільки він подвоює щільність портів і відповідає більшості трансиверів.SCзалишається поширеним у телекомунікаційних, FTTH та старих заводах. Підберіть передній роз’єм до інтерфейсу обладнання, до якого ви підключаєтеся, не за звичкою.
3. Задній роз'єм: MPO або MTP і його атрибути
MTP — це високопродуктивний-роз’єм, сумісний з MPO; обидва є масивними інтерфейсами, але перевірте точні вимоги перед замовленням. Задній роз’єм має кілька атрибутів, які потрібно вказати: MPO або MTP, штифт (закріплений) або гніздо (не закріплений), UPC або APC, кількість волокон (8/12/16/24) і стандартний або низький-ступінь втрати. Поєднання двох незакріплених або двох закріплених роз’ємів не працюватиме, тому стать необов’язкова. Сторона-відповідної панеліMPO адаптермає відповідати цій статі та ключовій орієнтації.
4. Полярність і відображення волокна
Використовуйте дизайн каналу з розділу полярності вище. Укажіть метод (A, B, C або універсальний метод) для всього шляху та переконайтеся, що карта модуля підтримує його.
5. Торець: UPC або APC

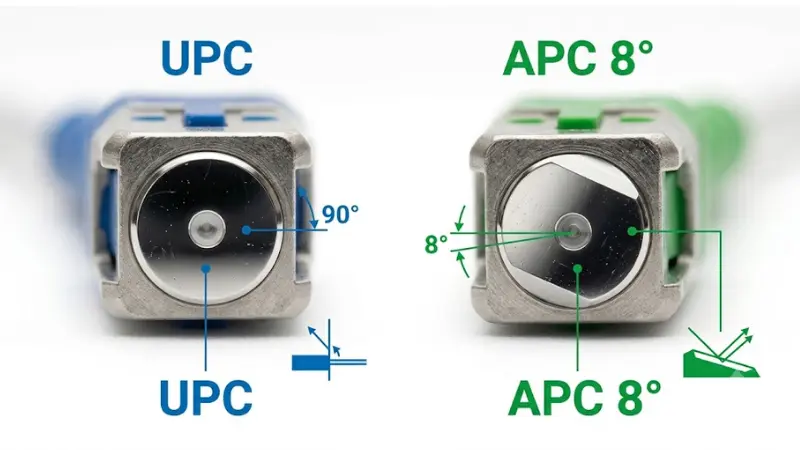

UPC і APC не збігаються. UPC є поширеним у багатьох-центрах обробки-одномодових і багатомодових з’єднаннях; APC з кутовою торцевою поверхнею використовується там, де важливі високі зворотні втрати, наприклад PON і багато телекомунікаційних систем. Кольорове кодування (часто синій для UPC, зелений для APC) є корисним показником, але не гарантією - перевірте специфікацію. Глибше міркування міститься в нашому розподіліPC проти UPC проти APC polish.
6. Кількість портів і форм-фактор
Перевірте кількість передніх портів LC/SC, кількість задніх роз’ємів MPO/MTP, розмір LGX або касети, одинарний- або подвійний-формат ширини, а також сумісність для кріплення в стійку чи стіну. Правильна оптична конструкція все одно не працює в польових умовах, якщо модуль фізично не підходить до панелі.
7. Втрати внесення та бюджет посилання

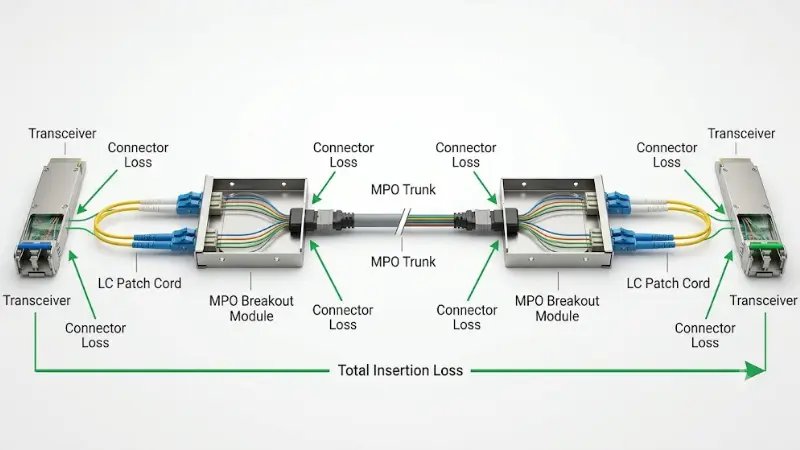

Кожна сполучена пара, з’єднання та модуль споживають частину бюджету. Структурований канал MPO додає більше сполучених пар, ніж проста дуплексна перемичка, тому маржа зникає швидше, ніж люди очікують. Щоб перевірити це, додайте: дозволені втрати трансивера в каналі, затухання волокна на відстані, кожну пару з’єднувачів (зазвичай кілька десятих дБ, менше для низьких-ступеней втрат), сполучених пар модуля, втрати в патч-шнурі та запас безпеки. Порівняйте загальну суму з внесеними втратами каналу трансивера, визначеними пунктами PMD IEEE 802.3 для кожного інтерфейсу. Коли резерв невеликий, його зберігають модуль із низькими-втратами та високо-якісний канал.

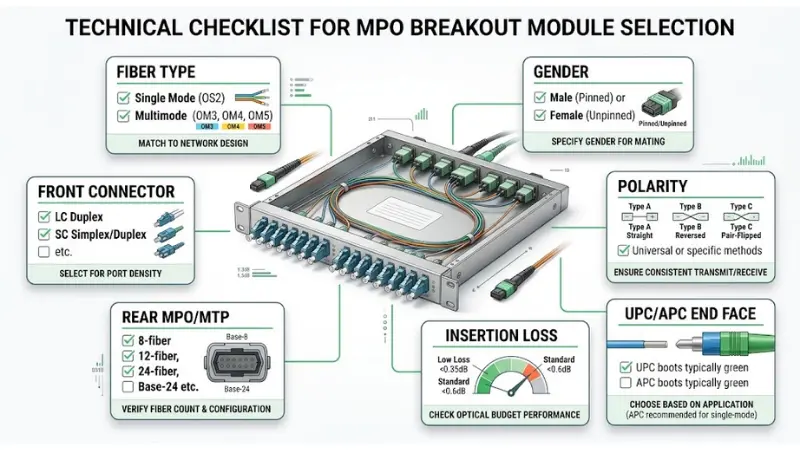

Перелік специфікацій модуля MPO Breakout
Запустіть це перед замовленням. Кожен рядок — це параметр, чому він важливий і яку помилку він запобігає.
| Вимога | Що перевірити | Чому це важливо | Поширена помилка |
|---|---|---|---|
| Тип волокна | Одномодовий- або багатомодовий (OM3/OM4) | Невідповідне волокно розриває або погіршує зв’язок | Змішування SM і MM в одному каналі |
| Передній роз'єм | LC або SC, дуплекс або симплекс | Має відповідати інтерфейсу трансивера | Замовлення SC для фасаду all-LC |
| Задній роз'єм | MPO або MTP, кількість волокон | Визначає сумісність і щільність стовбура | Неправильна кількість волокон для оптики SR4 |
| Стать | Чоловічий (закріплений) або жіночий (не закріплений) | Два конектори однакової-статі не можуть поєднуватися | Закріплено-до-закріплено або відкріплено-для-відкріплено |
| Торець | UPC або APC | Не-взаємопов’язані; впливає на зворотні втрати | Сполучення UPC з APC |
| Полярність | Спосіб A, B, C або універсальний | Вирівнює TX і RX по каналу | Методи змішування серед-шляху |
| Ступінь втрат | Стандартні або низькі-втрати | Зберігає поля в багато-з’єднувальних посиланнях | Стандартний клас при обмеженому бюджеті |
| Форм-фактор | Розмір LGX, ширина, розмір панелі | Модуль необхідно фізично встановити | Касета, яка не підходить до панелі |
Типові приклади конфігурації
Вони є репрезентативними, не вичерпними, але вони показують, як кількість волокон і стиль прориву відображаються на реальних інтерфейсах.
- 40GBASE-SR4 (QSFP+):вісім багатомодових волокон. Модуль MPO-to-LC розриває магістраль до LC для підключення до портів 10G або касета масиву передає його безпосередньо до іншого QSFP+.
- 100GBASE-SR4 (QSFP28):вісім багатомодових волокон, що виходять на чотири канали 25G. 8-волоконна магістраль і модуль зберігають усі волокна активними.
- 400G однорежимний-режим DR4:вісім одномодових-волокон на 12-волоконній APC MPO, що виходить на чотири канали 100G. Зверніть увагу на вимогу APC тут - модуль UPC не обслуговуватиме цей шлях.
- Агрегація телекомунікацій та провайдерів:багато дуплексних схем, консолідованих на стовбурах масиву між ODF і транспортним механізмом, де модулі зберігають кадр читабельним.
Коли паралельна оптика використовує власний QSFP-до-QSFP,Касета MTP-to-LCце бічна частина-панелі, яка робить перехід чистим і документальним.
Коли не можна використовувати модуль MPO Breakout?
Модуль є неправильним вибором так само часто, як і правильним:
- Короткі, тимчасові або лабораторні посилання.Вентилятор-відривний кабель простіший і дешевший, а маркування не-проблема в невеликому масштабі.
- Прямі з’єднання між-пристроями-.Якщо дві коробки розташовані на відстані одного метра, віяло-з’єднання або вузол прямого-кріплення повністю уникає панелі.
- Середовище-з низькою щільністю.Нижче кількох зв’язків на стійку, маркування модуля та переваги-захисту магістралі не виправдовують вартість або місце в стійці.
Найкращі методи встановлення та прокладання кабелів
Огляньте та очистіть кожну торцеву поверхню перед спаровуванням
Забруднення є основною причиною несправності волокна, і наконечник MPO має забруднювати багато волокон одночасно. Огляньте та очистіть відповідно до визначеного стандарту - визнаним посиланням єIEC 61300-3-35, який встановлює критерії «пройшов/не пройшов» для чистоти-торцевої поверхні та в останньому виданні додає вказівки, що стосуються роз’ємів MPO.
Позначте обидва кінці повністю
Модуль запису, положення панелі, номер порту, ідентифікатор магістралі та призначення. Повні мітки – це те, що перетворює майбутню несправність із годинного відстеження на дво-хвилинне виправлення.
Дотримуйтесь радіус вигину
Не затягуйте кабелі в круті вигини. Порушення мінімального радіуса вигину негайно підвищує загасання і скорочує термін служби кабелю.
Залиште багажник у спокої
Виконуйте регулярні латання на передніх портах. Кожного разу, коли ви турбуєте роз’єм заднього масиву, ви ризикуєте потрапити пилом, зміщенням і додатковою втратою.
Перевірте та задокументуйте після встановлення
Перевірте внесені втрати, безперервність і полярність і заархівуйте результати для критичних з’єднань. Перше встановлення – це найдешевший час для виявлення помилки полярності чи статі.
Контрольний список для усунення несправностей: коли посилання MPO не з’являється?
Якщо посилання темне або з помилками після чистої інсталяції, пропрацюйте це по порядку, перш ніж запідозрити оптику:
- Кінцева-чистота обличчя.Повторно-огляньте та очистіть передню поверхню наконечника MPO та LC/SC.
- TX/RX і полярність.Підтвердьте, що передача досягає кінця прийому; помилка полярності є найімовірнішою причиною, коли все фізично підходить.
- Роз'єм пол.Перевірте, чи закріплені сполучники не закріплені на задньому MPO.
- Кінцевий-тип обличчя.Перевірте, чи ніде на шляху не сполучено UPC з APC.
- Тип і сорт волокна.Підтвердьте узгодженість SM/MM і клас OM по магістралі, модулю та перемичкам.
- Сумісність трансиверів.Зіставте оптику з волокном, охоплення та швидкість.
- Бюджет посилання.Повторно-додайте втрату; вузький запас плюс пара маргінальних конекторів можуть підштовхнути вас.
Що надати, коли запитуєте ціну?
Більшість затримок із котируванням відбувається через відсутність параметрів, а не через ціноутворення. Щоб отримати точну рекомендацію модуля за один прохід, надішліть ці разом:
- Тип і клас волокна (SM або MM OM3/OM4)
- Передній роз'єм і кількість (LC/SC, дуплекс/симплекс, кількість портів)
- Кількість волокон заднього MPO/MTP (8/12/16/24)
- Стать MPO (чоловічий/закріплений або жіночий/не закріплений)
- Торець (UPC або APC) як для передньої, так і для задньої частини
- Метод полярності для повного каналу
- Ступінь збитку (стандартний або низький-збиток) і будь-який цільовий-бюджет посилання
- Розмір модуля та панель/корпус повинні підходити
- Кількість і додаток або трансивер, який він обслуговує
Коротка діаграма каналів відразу відповідає на більшість із них. З цими деталями ви можетезапитати пропозиціюі отримати підтвердження конфігурації, а не припущення.
FAQ
Чи є MTP те саме, що MPO?
MTP — це спеціальний високо-продуктивний роз’єм, створений на основі інтерфейсу MPO, тому він-сумісний з MPO, але це преміум-варіант. Під час закупівель завжди підтверджуйте, чи вимагає проект MPO, MTP чи будь-яке інше.
Яка різниця між роз’ємним модулем MPO та касетою MPO?
Зазвичай це один і той же об’єкт, який розглядається з двох сторін. «Касета» описує закриту модульну форму, яка вставляється в панель; «модуль прориву» описує функцію розриву волокон MPO/MTP до LC або SC.
Чи можна використовувати один модуль як для одного-режиму, так і для багатомодового?
Ні. Модуль створений для одного типу волокна. Використання багаторежимного модуля в одно-з’єднанні режиму або навпаки не працюватиме належним чином.
Як дізнатися, яку полярність вибрати?
Перевірте весь канал - трансивери, магістраль, адаптери, перемички та модуль - і дотримуйтеся єдиного методу. Якщо ви не впевнені, надішліть схему посилання своєму постачальнику перед замовленням.
Скільки портів LC дає мені 12-волоконний модуль MPO?
Шість дуплексних портів LC, оскільки кожне дуплексне з’єднання використовує два волокна. 8-волоконний модуль дає чотири, а 24-волоконний — дванадцять.
Замовляти чоловічий (закріплений) чи жіночий (не закріплений) MPO?
Це залежить від того, з чим з’єднується модуль: одна сторона кожної з’єднаної пари має бути закріплена, а інша – відкріплена. Підтвердьте стать багажника та адаптера, до якого він підключається, перед замовленням.
Коли проривний кабель краще, ніж модуль?
Для коротких, тимчасових, низьких-щільностей або прямих зв’язків-від-пристроїв простішим і дешевшим є віяловий-кабель. Модулі виграють на постійних, щільних, структурованих трасах, які потребують маркування та захисту стовбура.
Чи потрібен мені APC на MPO, якщо мої порти LC UPC?
Це залежить від вимог-повернення каналу та решти каналу, а не лише від портів LC. APC потрібен для PON і багатьох телекомунікаційних шляхів; послідовно вказуйте торець і ніколи не поєднуйте UPC з APC.
Чи модулі MPO breakout тільки для центрів обробки даних?
Ні. Вони також використовуються в телекомунікаційних кімнатах, мережах провайдерів, центральних офісах і магістралях підприємств - усюди, де потрібно організувати й відстежити оптоволокно високої-щільності.
Яку інформацію потрібно надіслати, щоб отримати цінову пропозицію?
Режим і клас волокон, передній роз’єм і кількість, кількість задніх волокон, стать MPO, торець, полярність, ступінь втрат, розмір модуля, кількість і застосування. Схема каналів охоплює більшу частину цього.
Ключові висновки
Модуль роз’єднання MPO перетворює магістраль MPO/MTP високої щільності в організований LC або SC patching, усуваючи перевантаження, захищаючи магістраль і спрощуючи міграцію 40G/100G/400G. Важливим рішенням є не кількість портів -, а відповідність типу волокна, типу роз’єму та статі, торця, полярності, ступеня втрат і форм-фактора по всьому каналу. Спершу вкажіть ці параметри, перевірте їх на своїх трансиверах і з’єднувальних лініях, і модуль встановиться один раз і не працюватиме.
